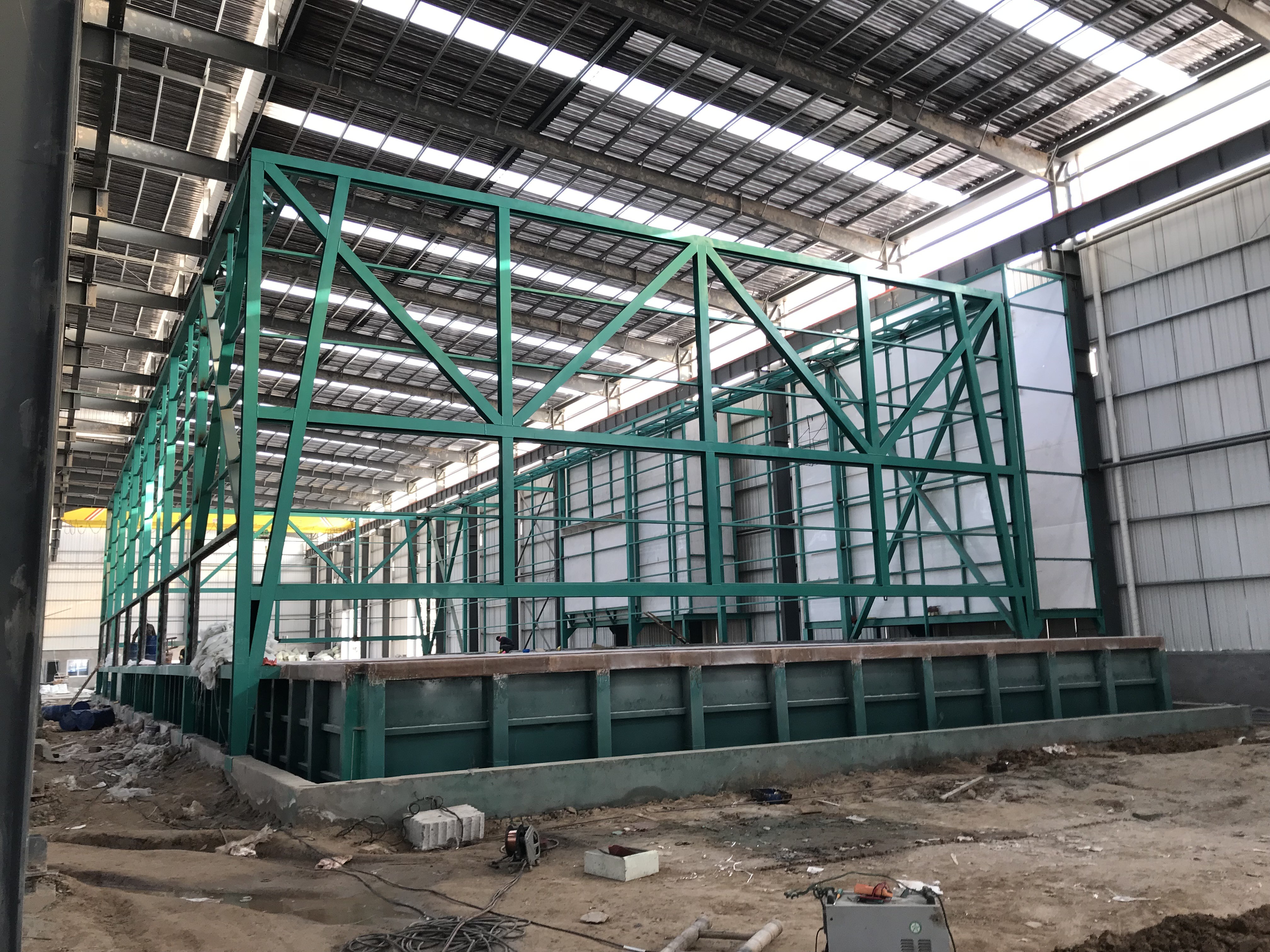

การบำบัดด้วยควันกรดของห้องชุบสังกะสีแบบจุ่มร้อน

ห้องปิดควันกรด

ห้องปิดควันกรด

ตัวดูดซับละอองกรด

1. ควันกรดในระหว่างการดองจะถูกดูดไปที่หอดูดซับโดยพัดลมดูดอากาศผ่านช่องทาง

2. ใช้ระบบฉีดพ่นน้ำ 1 ครั้ง + ระบบฉีดพ่นอัลคาไล 1 ชุดเป็นชุดสำหรับการบำบัดการทำให้บริสุทธิ์

3. หอคอยแรกใช้การฉีดพ่นน้ำเพื่อทำความสะอาดควันกรด 80% เพื่อสร้างกรดไฮโดรคลอริกเจือจาง ซึ่งสามารถใช้ทำความสะอาดอุปกรณ์จับยึดได้ปฏิกิริยาระหว่างกรดไฮโดรคลอริกเจือจางกับสังกะสีกับอุปกรณ์จับยึดสามารถผลิต ZnCl2 ซึ่งสามารถนำมาใช้ทำสารฟลักซ์ได้

4. หอคอยที่สองถูกพ่นด้วยสุราอัลคาไลและกรดที่เหลือจะถูกทำให้เป็นกลางและปล่อยตามข้อกำหนด

5.ใส่วัสดุบรรจุภัณฑ์ในหอคอยเพื่อเพิ่มพื้นที่สัมผัสระหว่างละอองน้ำและควันกรด เพื่อให้ได้ผลการซักที่ดีขึ้น

6. หอดูดซับและท่อส่งทำจากวัสดุ PP เชื่อมด้วยความร้อนฟิวชั่นเชื่อมต่อด้วยปลอกหุ้มและภายนอกเสริมด้วยการเชื่อมหน้าแปลนวัสดุ PP

7.พัดลมใช้แรงดันลบเพื่อสกัดควันกรด

8. ควันกรดถูกระบายออกทางปล่องไฟ
