6 นิ้ว X 6 เมตรสายสี่เท่าจุ่มร้อนชุบสังกะสีอุปกรณ์ไม่มีมลพิษชีวิตยาว

6 นิ้ว X 6 เมตรสายสี่เท่าจุ่มร้อนชุบสังกะสีอุปกรณ์ไม่มีมลพิษชีวิตยาว
6 นิ้ว X 6 เมตรสายสี่เท่าจุ่มร้อนชุบสังกะสีอุปกรณ์ไม่มีมลพิษชีวิตยาว 6 นิ้ว X 6 เมตรสายสี่เท่าจุ่มร้อนชุบสังกะสีอุปกรณ์ไม่มีมลพิษชีวิตยาว 6 นิ้ว X 6 เมตรสายสี่เท่าจุ่มร้อนชุบสังกะสีอุปกรณ์ไม่มีมลพิษชีวิตยาว 6 นิ้ว X 6 เมตรสายสี่เท่าจุ่มร้อนชุบสังกะสีอุปกรณ์ไม่มีมลพิษชีวิตยาว 6 นิ้ว X 6 เมตรสายสี่เท่าจุ่มร้อนชุบสังกะสีอุปกรณ์ไม่มีมลพิษชีวิตยาว

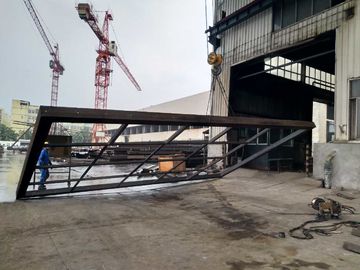

ภาพใหญ่ :  6 นิ้ว X 6 เมตรสายสี่เท่าจุ่มร้อนชุบสังกะสีอุปกรณ์ไม่มีมลพิษชีวิตยาว

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: XLY

6 นิ้ว X 6 เมตรสายสี่เท่าจุ่มร้อนชุบสังกะสีอุปกรณ์ไม่มีมลพิษชีวิตยาว

ลักษณะ
มีบริการหลังการขาย: วิศวกรพร้อมให้บริการเครื่องจักรต่างประเทศ การประกัน: 1 ปี
แรงดันไฟฟ้า: แรงดันไฟฟ้าในท้องถิ่นของลูกค้า ขนาด (L * W * H): ขนาดที่กำหนดเอง
เพาเวอร์ (W): ที่กำหนดเอง ชื่อผลิตภัณฑ์: โรงงานชุบสังกะสีแบบจุ่มร้อน / อุปกรณ์ชุบสังกะสี, สายการผลิตชุบสังกะสีแบบจุ่มร้อน
แสงสูง:

สายชุบสังกะสีแบบจุ่มร้อนเครื่องชุบสังกะสีแบบจุ่มร้อน

,

hot dip galvanizing machine

  • สรุปทั่วไป

โรงงานชุบสังกะสีแห่งนี้ได้รับการออกแบบมาเพื่อให้สามารถจุ่มท่อลงในกาต้มน้ำแล้วดึงไปยังสถานีเป่าลมด้านในโดยอัตโนมัติ



อุปกรณ์จุ่มแบบล้อดาวใช้สำหรับจุ่มท่อสามารถช่วยปรับเวลาจุ่มได้อย่างคล่องตัวโดยใช้โปรแกรมที่ทำงานต่างกัน



เทคโนโลยีการเป่าด้านในของปลั๊กแลนเซอร์แบบยาวโดยใช้ลมอัดร้อนใช้สำหรับท่อที่มีขนาดสูงกว่า 1” (รวม 1”)การใช้เทคโนโลยีนี้ส่งผลให้คุณภาพของการเป่าภายในดีขึ้น ประหยัดการใช้ไอน้ำ และลดปริมาณการผลิตผงสังกะสี



ระบบเก็บฝุ่นสังกะสีที่ออกแบบอย่างระมัดระวังสามารถลดการใช้สังกะสีและช่วยเพิ่มความปลอดภัยในการทำงานของตัวกรองฝุ่น

  • ข้อกำหนดทางเทคนิคหลัก
  • ขนาดท่อที่ใช้ได้

เบื่อที่กำหนด: ขั้นต่ำ1/2” – สูงสุด6”

ความหนาของผนัง: ต่ำสุด1.5 มม. – สูงสุด4.5 มม.

ความยาวท่อ:5-6m(1/2,3/4) 4-6 เมตร (1-6)

ท่อสไควร์และท่อสี่เหลี่ยมบางประเภทสามารถรักษาได้ด้วยบรรทัดนี้แต่เส้นควรจำกัดภายใน 2 ท่อ อัตราส่วนด้านยาวและด้านสั้นควรจำกัดภายใน 1.5 และนาทีขนาดรูของท่อต้องมีขนาดใหญ่กว่า 25 มม.



ท่อสี่เหลี่ยม 20*20 มม. 25*25 มม. 30*30 มม. 40*40 มม. 50*50 มม. 60*60 มม. 75*75 มม. 80*80 มม. 90*90 มม. 100*100 มม. 120*120 มม. 127*127 มม.

ท่อสี่เหลี่ยม

13*26 มม. 20*40 มม. 25*50 มม. 30*60 มม. 40*80 มม. 50*100 มม. 60*120 มม. 70*140 มม. 80*160 มม. 50.8*101.6 มม.

  • วิธีการชุบสังกะสี

ระบบชุบสังกะสีแบบแห้ง;

ท่อ OD ที่ต่ำกว่า 1-1/2” (รวม 1-1/2”) ถูกประมวลผลด้วยวิธีเส้นสี่เท่า



ท่อ OD 2”-4” (รวม 4”) ถูกประมวลผลด้วยวิธีสองเส้น



ท่อ OD 5” และ 6” ถูกประมวลผลด้วยวิธีบรรทัดเดียว

  • เช็ดสังกะสีส่วนเกิน

ภายนอกของท่อ: โดยอัดอากาศด้วยการเป่าด้านนอก

ด้านในของท่อ: ท่อ OD 1/2” และ 3/4” โดยหัวเป่าด้านในแบบ Over-heated Steam

สำหรับ OD ของท่อที่สูงกว่า 1” (รวมถึง 1”) เทคนิคการเป่าด้านในของปลั๊กแลนเซอร์ถูกนำมาใช้เพื่อปรับปรุงคุณภาพการเคลือบภายใน ประหยัดการใช้ไอน้ำ และลดการสร้างผงสังกะสี

  • การใช้ผลิตภัณฑ์
  • สำหรับบริการแก๊สและน้ำ
  • สำหรับวัตถุประสงค์โครงสร้างทั่วไป
  • มาตรฐาน

BS 1387 ซีรี่ส์เบาและกลาง, DIN 2441 เป็นต้น

  • หน่วย

ต้องใช้ระบบเมตริกในการวัด

  • ระบบไฟฟ้า

พาวเวอร์ซัพพลาย: ตามเมืองซัพพลาย



แหล่งที่มาหลัก: 380V±5%, 50HZ , 3 เฟส , แหล่งวงจรควบคุม: 220V , 50HZ , เฟสเดียว , 24V D, C,



ผู้ขายเป็นผู้จัดเตรียมหม้อแปลงสำหรับวงจรควบคุมและขดลวดโซลินอยด์



ความจุทั่วไป: abt.260KW (ทั้งโรงงาน รวมอุปกรณ์เสริม)



  • อากาศอัด

ความดัน: 0.6Mpa (ต่ำสุด 0.5Mpa ที่จุดยูทิลิตี้)



การบริโภค: 30Nm3/ชม

  • เชื้อเพลิง: ก๊าซธรรมชาติ

ปริมาณการใช้: ที่ความจุสูงสุด: ประมาณ.1,900,000 กิโลแคลอรี/ชม.



ก๊าซธรรมชาติ 230Nm3/ชม.(ค่าการเผาไหม้ของก๊าซธรรมชาติ:8500Kcal/ลิตร)



เมื่อไม่ได้ใช้งาน: ประมาณ.200,000 กิโลแคลอรี/ชม.



ก๊าซธรรมชาติ:24nm3/ชม

แรงดันแก๊สก่อนหัวเผา: สูงสุด0.4Mpa



  • ไอน้ำ (ไอน้ำร้อนจัดหรือแห้ง)

ความดัน: 1.25Mpa (ต่ำสุด 1.0Mpa ที่จุดยูทิลิตี้)



อุณหภูมิ: 275 องศาเซลเซียส

  • เคลือบสังกะสี: ประมาณ.500 g/m2 ,.โดยการลดระยะเวลาจุ่ม การเคลือบสังกะสีจะลดลงประมาณ 300 g/m2
  • อุณหภูมิแวดล้อม : ไม่น้อยกว่า 10°C
  • กระบวนการผลิต:

ท่อเหล็กถูกดองด้วยกรดอย่างต่อเนื่อง เคลือบฟลักซ์คู่และทำให้แห้งจากนั้นจุ่มท่อแห้งลงในอ่างสังกะสีโดยจุ่มล้อดาว





ผังขั้นตอนการผลิตจากท่อเหล็กดำเป็นท่ออาบสังกะสี ดังนี้ (ท่อเหล็กดำ)

6 นิ้ว X 6 เมตรสายสี่เท่าจุ่มร้อนชุบสังกะสีอุปกรณ์ไม่มีมลพิษชีวิตยาว 0

  • กำลังการผลิต (ตัวอย่าง)

ตารางต่อไปนี้แสดงตัวอย่างอัตราการผลิตสำหรับท่อขนาดกลาง BS แต่ละขนาดภายใต้เงื่อนไขที่เอื้ออำนวย



ขนาดที่กำหนด

น้ำหนักท่อ

กำลังการผลิต

ใน กก./ม. กก./6.0m ชิ้น/ชม.โดยประมาณ กก./ชม. โดยประมาณ
1/2" 1.22 7.32 พ.ศ. 2319 13000
3/4" 1.58 9.48 1688 16000
1″ 2.44 4.64 1092 16000
1-1/4" 3.14 18.84 850 16000
1-1/2″ 3.61 21.65 522 16000
2″ 5.1 30.6 260 16000
3″ 6.51 39.06 410 16000
4″ 12.1 72.6 220 16000
5” 15.03 90.2 178 16000
6” 17.82 106.9 150 16000

บันทึก :

(1) ความจุจำกัดภายใน 16000 กก./ชม. ซึ่งขึ้นอยู่กับความจุความร้อนของกาต้มน้ำ

(2) ความยาวท่อ 6 เมตร

(3) ตัวเลขข้างต้นอ้างอิงจากประสิทธิภาพการทำงาน 100%



(4) เวลาจุ่มเป็นปัจจัยสำคัญของอัตราการผลิตเมื่อจำเป็นต้องเคลือบหนักเวลาในการจุ่มเพื่อให้ได้น้ำหนักเคลือบที่จำเป็นนั้นแตกต่างกันไปตามองค์ประกอบทางเคมีของท่อเป็นหลัก เมื่อสภาพการทำงานเหมือนกันอัตราการผลิตท่อที่ต้องการจุ่มนานขึ้นจะลดลง

(5) ความตรง การดัดท่อให้เล็กที่สุดท่อที่มีการดัดงอขนาดใหญ่ไม่สามารถดำเนินการได้อย่างราบรื่นในโรงงานแห่งนี้



ขอแนะนำให้ดัดท่อน้อยกว่า 5 มม./6 ม.

  • ขอบเขตของการจัดหา

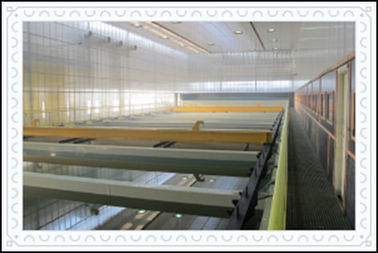

  • อุปกรณ์ปรับสภาพเบื้องต้น (ระบบทำความสะอาดแบบแบตช์)

มัดของท่อที่มีน้ำหนักมักจะประมาณ 3 ตันจะถูกทำความสะอาดอย่างต่อเนื่อง

ในการดองกรด1เซนต์ ฟลักซ์และ2NS ถังฟลักซ์โดยใช้เครนเคลื่อนที่เหนือศีรษะ



ไม่มีการนำเทคโนโลยีการล้างน้ำมาใช้เพื่อประหยัดการใช้น้ำและลดมลภาวะต่อสิ่งแวดล้อม





หลังจากดองแล้วท่อจะถูกจุ่มลงใน1เซนต์ ถังฟลักซ์ (สกปรก) แล้วจุ่มลงใน2NSถังฟลักซ์ (สะอาด)สารละลายฟลักซ์ของ 1เซนต์ และ2NSถังฟลักซ์เชื่อมต่อเข้าด้วยกันกลายเป็นระบบบำบัดหมุนเวียนอัตราการไหลของระบบหมุนเวียนคือ 3 m3/h.The FeCl2 เนื้อหาใน1เซนต์ ถังฟลักซ์จะถูกควบคุมประมาณ 10 กรัมต่อครอกและ FeCl2เนื้อหาของสารละลายหลังการบำบัดด้วยการสร้างใหม่จะถูกควบคุมให้ต่ำกว่า 0.5 กรัมต่อครอกสารละลายที่สะอาดนี้จะถูกสูบเข้าไปใน2NS ถังฟลักซ์ (สะอาด) และ FeCl2 เนื้อหาใน2NSถังฟลักซ์ซิ่งจะถูกควบคุมด้วย 1g ต่อครอกสารละลายจะถูกสูบอย่างต่อเนื่องใน 1เซนต์ถังฟลักซ์ (สกปรก) แล้วปั๊มไปที่สถานีฟื้นฟูดังนั้นหลังจาก2NSฟลักซ์ของสารละลายที่เกาะติดกับผิวท่อจะสะอาดมากกากสังกะสีที่เกิดขึ้นในกาต้มน้ำและการใช้สังกะสีจะลดลง



ขอแนะนำว่าอย่าใช้ขั้นตอนการล้างไขมันในระบบนี้โดยใช้สาย ERW ของท่อส่งน้ำมันมิฉะนั้น คุณต้องใช้มาตรการในการบำบัดน้ำเสียและน้ำล้าง



อุปกรณ์ปรับสภาพประกอบด้วยรายการดังต่อไปนี้

  • ถังดองกรดหกชุด (แหล่งจ่ายรูปวาด)

ขนาด : 8000(L)×1600(D)×1500(W) mm

วัสดุ : ใยแก้ว โครงสร้างเหล็กอ่อน



  • Fluxing Tank 2 ชุด (แหล่งจ่ายวาด)
  • Flatcar สำหรับบรรทุกท่อเข้า/ออกห้องปิดล้อมรอบพื้นที่ปรับสภาพ2 ชุด
  • ห้องปิดล้อมรอบพื้นที่ปรับสภาพ30mX12mX7m
  • เตาอบแห้ง

หลังจากฟลักซ์แล้ว ท่อจะถูกขนส่งและทำให้แห้งในเตาทำให้แห้งซึ่งได้รับความร้อนจากก๊าซไอเสียของเตาสังกะสีประกอบด้วยรายการต่อไปนี้:

  • โต๊ะให้อาหารหนึ่งชุด

วัสดุ: โครงสร้างเหล็ก

  • ชุดโซ่ส่งหนึ่งชุด
  • สามสายส่ง

(2) ชุดขับเคลื่อนหนึ่งชุดพร้อมมอเตอร์เกียร์ 4KW ซึ่งทำงานทีละขั้นตอน

  • เตาอบแห้ง

(1) เตาหลอม (พร้อมแผ่นแผ่รังสีความร้อนเหล็กหล่อ) ขนาด : 8500(L)×9124(W) mm.



(2) ชุดแลกเปลี่ยนความร้อนท่อเหล็กหนึ่งชุดสำหรับระบบเป่าลมร้อนแบบแห้ง



(3) เครื่องแลกเปลี่ยนความร้อนแบบสเตนเลสสตีลหนึ่งชุดสำหรับลมอัดร้อนที่ใช้โดยการเป่าภายใน



(4) แผ่นปิดเตา 1 ชุด (โครงสร้างเหล็กพร้อมวัสดุกันความร้อน)



(5) ระบบหมุนเวียนลมร้อน 1 ชุด



ความจุพัดลมหมุนเวียนอากาศร้อน: 6660 NM3/ชม



อุณหภูมิ: abt.150 องศาเซลเซียส

หมายเหตุ: ฐานรากคอนกรีต อิฐแดง และกำลังแรงงานเป็นอุปทานของผู้ซื้อวิศวกร 1 คนและพนักงานทักษะ 3 คนจะทำงานในการก่อสร้างเตาหลอมในไซต์งาน

  • อุปกรณ์ชุบสังกะสี

ท่อที่ผ่านการบำบัดแล้วและแห้งจะกลิ้งลงจากเตาเผาแบบสองต่อสอง (หรือสี่) และเข้าไปในพื้นที่กระเป๋าของวงล้อดาวจุ่ม



ในขณะที่วงล้อดาวจุ่มหมุนทีละขั้นตอน ท่อจะถูกจุ่มลงในอ่างสังกะสี (อุณหภูมิอ่างสังกะสีจะอยู่ที่ 445 °C- 455 °C) และในที่สุดก็หมุนไปที่ตำแหน่งทางออก จากนั้นท่อจะถูกเตะออกโดยอุปกรณ์นิวเมติก และล้มลงบนชั้นวางรับซึ่งติดตั้งอยู่ในกาต้มน้ำจากนั้นขอยกท่อจะทำงานและแผ่นกดที่ติดตั้งบนตะขอจะกดลงพร้อมกันด้วยฟังก์ชันนี้ ท่อสี่ท่อจะถูกกระจายอย่างเป็นระเบียบบนขอบรับของตะขอ และหลีกเลี่ยงท่อที่จะประกอบเข้าด้วยกันจากนั้นขอเกี่ยวยกท่อจะยกท่อและผ่านแผ่นแยกอย่างถูกต้องและติดเข้ากับร่องของลูกกลิ้งแม่เหล็กซึ่งติดตั้งอยู่เหนืออ่างสังกะสี



เนื่องจากลูกกลิ้งแม่เหล็กถูกขับเคลื่อนด้วยมอเตอร์แปลงความถี่ ท่อจึงถูกดึงขึ้นโดยลูกกลิ้งจากกาต้มน้ำระหว่างทางของหน่วยถอน สังกะสีส่วนเกินของท่อด้านนอกจะถูกเช็ดออกโดยอุปกรณ์เป่าภายนอกด้วยลมอัด เพื่อให้ได้ผลการเช็ดที่ดีขึ้น ใช้หัวฉีดขนาดต่างๆ กันเพื่อให้เข้ากับขนาดท่อต่างๆ และสามารถปรับแรงดันลมอัดได้ด้วยวาล์วปรับแรงดัน



เมื่อท่อไปถึงด้านบนของลูกกลิ้งดึง ท่อจะถูกเลื่อนไปที่สถานีเป่าด้านในด้วยคานแบบขั้นบันไดสังกะสีส่วนเกินภายในท่อถูกเช็ดออกโดยการระเบิดด้วยไอน้ำร้อนจัด (1/2” และ 3/4”) หรือปลั๊กแลนเซอร์แบบยาวพร้อมลมอัดร้อนวิธีการเป่าด้านในของปลั๊กแลนเซอร์แบบยาวนั้นดีกว่าวิธีหัวฉีดซึ่งช่วยประหยัดการใช้ไอน้ำ ปรับปรุงคุณภาพของการเป่าภายใน และลดปริมาณการสร้างผงสังกะสีแต่สำหรับท่อขนาดเล็ก (1/2 หรือ 3/4”) หากรูในของท่อโดยไม่ได้รับการบำบัดลบคมหรือควบคุมเสี้ยนของแนวเชื่อมได้ดีการเป่าด้านในของปลั๊กแลนซ์ยาวจะกลายเป็นเรื่องยากมากและลูกค้าสามารถเลือกได้ตามสภาพของคุณ

หลังจากการเป่าภายใน ท่อจะถูกย้ายไปยังคานแท่นวางแล้วโอนไปยังถังดับ



ระบบประกอบด้วยรายการต่อไปนี้:

  • เตาสังกะสี

(1) เตาชุบกัลวาไนซ์

(2) อุปกรณ์เสริมสำหรับเตาเผาสังกะสี

หมายเหตุ: ฐานรากคอนกรีต อิฐสีแดง และกำลังแรงงานเป็นอุปทานของผู้ซื้อ วิศวกร 1 คนและช่างฝีมือ 3 คนจะทำงานก่อสร้างเตาหลอมในไซต์งาน

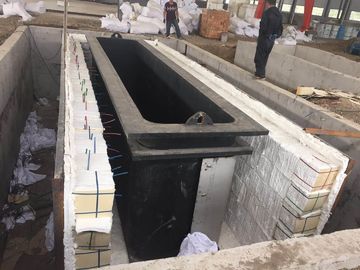

  • กาต้มน้ำสังกะสีหนึ่งตัว

มิติ : 1800(W)×2910(ล)×8000(ล)×60(ท) มม. (ภายในมิติที่มีประสิทธิภาพ)



น้ำหนัก:37 ตัน .

วัสดุของตัวเครื่อง: เหล็กกล้าซิลิกอนต่ำคาร์บอนต่ำ (เหล็กจีนพิเศษสำหรับชุบสังกะสี)



ส่วนบนพร้อมโครงเหล็กแบนเชื่อมมุมกลม

ผ่านการทดสอบด้วยคลื่นเสียง ปราศจากสิ่งเจือปน รูระบายอากาศ ฯลฯ

  • ระบบเผาไหม้อัตโนมัติ

(1) 6 เครื่องเผาไหม้แบบพัลส์และอุปกรณ์เสริมสำหรับการเผาไหม้อัตโนมัติ



(2) พัดลมหมุนเวียนเปลวไฟร้อน 2 ชุด

ความจุ : 27648 NM3/ชม

มอเตอร์ : 7.5KW

แรงดัน : 96 มม.(H20), 20°C

อุณหภูมิในการทำงาน : 500~800°C

(วัสดุสำหรับใบพัดเป็นโลหะผสมที่มีอุณหภูมิสูง)

หากอุณหภูมิของเปลวไฟต่ำกว่า 500 องศาเซลเซียส พัดลมจะต้องทำงานที่ความเร็วต่ำเพื่อหลีกเลี่ยงไม่ให้มอเตอร์ทำงานเกินกำลัง



(3) โครงฐานติดตั้งสองชุดสำหรับยึดหัวเตาและพัดลมหมุนเวียน



วัสดุ : โครงสร้างเหล็ก

(4) พัดลมระบายอากาศ

ความจุ : 4500 NM3/ชั่วโมง

มอเตอร์ : 18.5 KW/2p

แรงดัน : 9000 มม.(H20), 20°C

(5) ระบบตรวจสอบการจุดไฟและเปลวไฟอัตโนมัติ



(6) ติดตั้งเทอร์โมคัปเปิลสองตัวในกาต้มน้ำเพื่อตรวจสอบอุณหภูมิของสังกะสีละลายในกาต้มน้ำและอีกสองตัวติดตั้งในเตาเผาเพื่อตรวจสอบอุณหภูมิของเปลวไฟในเตาหลอม



  • อุปกรณ์จุ่ม

(1) ชุดล้อ Dipping Star 1 ชุดประกอบด้วยล้อ 4 ดาว 1 เพลา 4 ตัวรองรับและระบบขับเคลื่อนด้วยมอเตอร์ AC N = 5.5Kw โหมดการวิ่งแบบสเต็ป



(2) สี่ชั้นวาง



(3) โครงเครื่อง



(4) อุปกรณ์ยกหนึ่งชุดประกอบด้วยตะขอหนึ่งอันและแผ่นกดหมุนได้หนึ่งแผ่น ไดรฟ์นิวแมติก



(5) ชุดอุปกรณ์กดจุ่มขาเข้าหนึ่งชุด, การขับขี่แบบนิวเมติก

(6) ชุดอุปกรณ์เตะออกหนึ่งชุดขับเคลื่อนด้วยลม

(7) ลูกกลิ้งแม่เหล็กถาวร 5 ชุดพร้อมอุปกรณ์ขับเคลื่อน

มอเตอร์แปลงไฟ AC N= 5.5 KW.

V=24-72ม./นาที



อุปกรณ์กำหนดตำแหน่งลูกกลิ้งแม่เหล็ก (ปรับขึ้น-ลง-ลง)



ชิ้นส่วนทั้งหมดที่แช่ในอ่างสังกะสีเป็นวัสดุเหล็กซิลิกอนต่ำคาร์บอนต่ำพิเศษ



(8) อุปกรณ์เป่าด้านนอก

แหวนเป่านอก 26 ชุดสำหรับทุกขนาด (ตั้งแต่ 1/2” ~ 6”)



(9) แผ่นแยกท่อ 10 ชุด

(10) โครงชุดหนึ่งชุดสำหรับติดตั้งลูกกลิ้งแม่เหล็กและอุปกรณ์ขับเคลื่อน

  • หน่วยถอนและสถานีเป่าภายใน

(1) งานโครงหนึ่งชุด

(2) รางลูกกลิ้งหนึ่งชุด มุมดึงออก: 13°

(3) ลูกกลิ้งแม่เหล็กถาวร 5 ชุดและลูกกลิ้งที่ไม่ใช่แม่เหล็ก 5 ชุด

(4) ชุดขับเคลื่อนหนึ่งชุดสำหรับ 10 ลูกกลิ้ง

ความเร็วในการดึงออก: 20~60 ม./นาที (ความเร็วตัวแปรไม่จำกัด)

มอเตอร์ขับเคลื่อน: มอเตอร์แปลงไฟ AC N=5.5 KW



(5) สถานีเป่าภายในหนึ่งชุด, ไดรฟ์นิวเมติก

สำหรับท่อ OD ที่ต่ำกว่า 1” การเป่าด้านในจะดำเนินการโดยหัวฉีดที่มีไอน้ำร้อนจัด

สำหรับท่อ OD ที่สูงกว่า 1” (รวม 1”) การเป่าภายในจะดำเนินการโดยใช้ปลั๊กแลนเซอร์ที่มีลมอัดร้อน



หัวเป่าด้านใน 8 หัว (ตั้งแต่ 1/2” ~ 3/4”)

โบลเวอร์ปลั๊กแลนเซอร์ 16 ตัว (ตั้งแต่ 1”~6”)

โบลเวอร์ทั้งหมดสำหรับท่อสี่เหลี่ยมและท่อสี่เหลี่ยม

เนื่องจากความยาวของท่อ (1/2”,3/4”) ควรครอบคลุมตั้งแต่ 5 ม. ถึง 6 ม. ระยะชักของหัวฉีดเป่าด้านในจะต้องขยายเป็น 800 มม.



(6) ตัวพาและรางสำหรับทวนลมเป่าภายในและระบบขับเคลื่อน



(7) คานแบบขั้นบันไดหนึ่งชุดพร้อมแผ่นแม่เหล็ก, ชุดขับเคลื่อนนิวเมติกมอเตอร์ : 2 สูบ Φ160×400 สำหรับการเคลื่อนขึ้นและลง และ 3 สูบ Φ100×800 การเคลื่อนที่ตามขวาง



(8) ตัวยกสามชุดที่ขับเคลื่อนด้วยมอเตอร์สำหรับลดท่อจากตำแหน่งเอียงสำหรับการเป่าภายในไปยังตำแหน่งแนวนอนใช้แร็คแอนด์พิเนียน, บอลลิเนียร์ไกด์, ACmotor N=1.1Kw ทั้งหมด 3 ชุด



(9) กล่องเก็บฝุ่นสังกะสีหนึ่งกล่องพร้อมประตูปิดด้วยลมเพื่อลดเสียงและการรั่วของผงสังกะสี

  • อุปกรณ์หลังการรักษา

หลังจากถูกทำให้เย็นลงในอากาศฟรีเป็นระยะเวลาหนึ่ง ท่อชุบสังกะสีจะถูกจุ่มลงในน้ำ 70 ℃ ~ 80 ℃โดยคานแท่นจากนั้นท่อดับจะถูกนำออกจากถังดับโดยยกอุปกรณ์ขึ้นบนโต๊ะตรวจสอบ

  • ถังดับหนึ่งชุด

ขนาด : 8500(L)×2450(W)×1500(H) mm



ประเภท : โซ่ลำเลียง , สเต็ปไดรฟ มอเตอร์เกียร์พร้อมเบรค : 7.5 KW

  • ระบบรีไซเคิลน้ำ

(1) ปั๊ม (100m3/ชม.) 3 ชุด

(2) คูลลิ่งทาวเวอร์ (450,000 กิโลแคลอรี/ชม.) 1 ชุด (ผู้ซื้อจัดหาท่อประปาและท่อประปา)



  • ตารางตรวจสอบสายพานลำเลียง (รวมอุปกรณ์เป่าน้ำ)



ขนาด: 8500(L)×5000(W) mm

มอเตอร์ไฟฟ้ากระแสสลับ:4Kw

3 ชุดเครื่องรางสำหรับวางท่อถึง 1เซนต์ สายพานลำเลียงลูกกลิ้งสี่ร่อง

  • โต๊ะลูกกลิ้งแรก

หลังจากดับแล้ว ท่อจะถูกยกขึ้นบนโต๊ะตรวจสอบ จากนั้นจึงย้ายไปยังโต๊ะลูกกลิ้งเพื่อทำฟิล์มทู่

  • ลูกกลิ้งร่อง 4 ชุด 1 ชุด
  • หน่วยขับ.

การขับขี่ส่วนบุคคล, มอเตอร์: 11×0.35KW

ความเร็ว : 72 ม./นาที

  • สถานีทู่ (วัสดุสแตนเลส)
  • ลื่นไถลโซ่อบแห้งด้วยเครื่องแลกเปลี่ยนความร้อนแบบท่อไอน้ำและเครื่องแทนที่สองกลุ่มหนึ่งสำหรับทางเข้าจากสายพานลำเลียงลูกกลิ้ง 1 # ไปจนถึงการลื่นไถลการอบแห้งอีกชุดหนึ่งสำหรับทางออกสำหรับการลื่นไถลไปยังสายพานลำเลียงลูกกลิ้ง 2 # (ตัวแลกเปลี่ยนความร้อนและโครงสร้างเหล็กทำขึ้น โดยผู้ซื้อตามแบบที่จัดหาโดย Fortune Machinery) (สายพานลำเลียงและเครื่องเปลี่ยนตำแหน่งจัดทำโดย Fortune Machinery)
  • โต๊ะลูกกลิ้งที่สองสำหรับการพิมพ์ด้วยหมึก

(1) 11 ชุดลูกกลิ้งร่อง 4 ชุด 4 ชุดภายในพื้นที่การพิมพ์เป็นแม่เหล็กสำหรับรักษาเสถียรภาพท่อระหว่างการพิมพ์

(2) หน่วยขับ

การขับขี่ส่วนบุคคล, มอเตอร์: 11×0.35KW

ความเร็ว : 72 ม./นาที

  • คอมพิวเตอร์ดอทเมทริกซ์เครื่องพิมพ์ 4 ชุด
  • สถานีบรรจุอัตโนมัติเต็มรูปแบบ

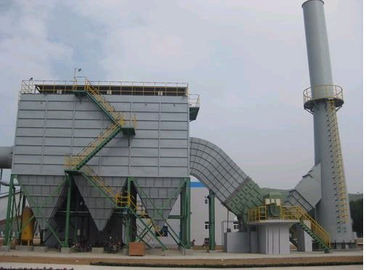

  • อุปกรณ์เก็บฝุ่นสังกะสี

ฝุ่นสังกะสีที่เกิดจากการเป่าภายในจะถูกรวบรวมโดยตัวกรองฝุ่นสังกะสี



ประกอบด้วยรายการต่อไปนี้:

  • ถุงกรอง

ประเภท : ถุงกรอง

พื้นที่กรอง : 200 M2

การควบคุม: PLC

วัสดุ : เหล็กอ่อน

กระเป๋าใส่ปลอก : สักหลาด Tetron

เซ็นเซอร์ตรวจสอบความแตกต่างของอุณหภูมิและความดัน

  • พัดลมดูด

ความจุ: 18000 NM3

ความดัน: 307 มม. (H2อ)

  • พัดลมระบายอากาศสำหรับอุ่นเครื่องกรอง

ความจุ: 2634 NM3

ความดัน: 247 Pa

  • เครื่องแลกเปลี่ยนความร้อน

พื้นที่ : 1 M2 ปานกลาง: อุณหภูมิไอน้ำของอากาศอุ่น: 80 ℃

  • ระบบท่อ
  • ถุงกรองสำหรับควันสังกะสีเหนือกาต้มน้ำ
  • กรอง

ประเภท : ถุงกรอง, พื้นที่กรอง : 600 M2, การควบคุม: PLC



วัสดุ : เหล็กอ่อน, กระเป๋าใส่ปลอก : สักหลาด Tetron



การตรวจสอบความแตกต่างของความดัน

  • พัดลมดูดอากาศ
  • ความจุ: 43000 NM3, ความดัน: 200 มม. (H2O), N=27KW
  • ระบบท่อ
  • อุปกรณ์เสริม
  • ปั๊มสังกะสีสองชุด
  • มอเตอร์: 5.5 KW
  • ตะกรุดสังกะสีหนึ่งชุด
  • ระบบสกัดสำหรับควันเสียของเตาสังกะสี

(1) ท่อ: วัสดุ: โครงสร้างเหล็ก



(2) วัสดุปล่องไฟ: โครงสร้างเหล็ก



(3) แฟน

ความจุ: 3160 NM3/ชม

ความดัน: 106 มม. (H2อ)

มอเตอร์: 2.2 KW

  • ระบบควบคุมไฟฟ้า

โรงชุบกัลวาไนซ์ต้องออกแบบให้ควบคุมอัตโนมัติระบบประกอบด้วยดังต่อไปนี้:



  • แผงจ่ายไฟ 3 ชุด
  • แผงควบคุม PLC หลักหนึ่งชุด
  • โต๊ะควบคุมหลักหนึ่งชุด
  • แผงควบคุมหนึ่งชุดสำหรับส่วนหลังการรักษา

(1) หม้อต้มไอน้ำ 1 se

กำลังการผลิต: 3 ตัน/ชั่วโมง

ความดัน: 1.25Mpa

อุณหภูมิ 275o

(2) เครื่องอัดอากาศ 4 ชุด

Q=13.3Nm3/นาที

P=0.8Mpa

N=75Kw

  • หมายเหตุสำหรับข้อเสนอทางเทคนิค
  • ส่วนประกอบไฟฟ้าและมอเตอร์ทั้งหมดเป็นแบรนด์ชไนเดอร์



คอนเวอร์เตอร์ที่ใช้กับเครื่องจักรที่สำคัญ เช่น เครื่องจุ่ม แคร่เลื่อนด้านใน ลูกกลิ้งดึงแม่เหล็ก เป็นของแบรนด์ซีเมนส์ไม่มีประเพณีที่สำคัญอื่น ๆ เพียงสำหรับการเริ่มต้นที่นุ่มนวลของพัดลม lagre ของแบรนด์ชั้นนำของจีน



  • ระบบการเผาไหม้ทำงานโดยอัตโนมัติ
  • การกำกับดูแลด้านวิศวกรรมท่อและเดินสาย
  • การกำกับดูแลการติดตั้ง
  • อุปทานของผู้ซื้อ:
  • การสร้างบ้าน;

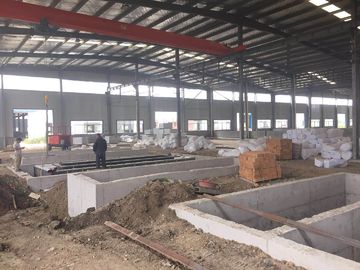

  • การก่อสร้างฐานรากเครื่องจักรทั้งหมด
  • รากฐานสำหรับเตาสังกะสี
  • รากฐานสำหรับเตาแห้ง
  • วิศวกรรมคอนกรีตสำหรับพื้นทั้งหมด, คูวางท่อ, คูวางสายเคเบิล, คูน้ำเสีย, คูระบายน้ำกรด, บ่อเก็บกรดของเสีย ฯลฯ ;
  • จัดหาอิฐสีแดงและซีเมนต์สำหรับเตาเผา
  • การเดินสายและท่อ;
  • บ่อพักน้ำระบบหล่อเย็นสำหรับถังดับเพลิง
  • บ่อเก็บสารละลายฟลักซ์เพื่อหมุนเวียน (เคลือบสารป้องกันกรด 25 ตร.ม.)
  • บ่อเก็บกรดสำหรับบำบัด (เคลือบป้องกันกรด 50m2)
  • Diluents หลุมเก็บกรด (สารเคลือบป้องกันกรด 50m2)
  • เงื่อนไขการจัดส่ง



รายละเอียดการติดต่อ
Wuxi CMC Machinery Co.,Ltd

ผู้ติดต่อ: Mr. Wu

โทร: +8618626078867

ส่งคำถามของคุณกับเราโดยตรง (0 / 3000)

ผลิตภัณฑ์อื่น ๆ
