| Brand Name: | CMC |
| Model Number: | 6x1500 |
| MOQ: | 1 ชุด |
| ราคา: | According to the machine requirements |
| Payment Terms: | T / T, L / C |
| Supply Ability: | ตามสถานการณ์จริง |
เครื่องตัดเหล็กม้วนรุ่น: 6x1500
คำอธิบาย:
การโหลดเหล็กม้วนการตัดเหล็กม้วนการตัดแผ่นและการหดตัวและการขนถ่าย
ใบสมัคร:
บรรทัดนี้ใช้สำหรับการคลายขดลวดเหล็กการตัดแผ่นและการตัดเหล็กม้วน
พารามิเตอร์ทางเทคนิค:
วัตถุดิบสูงสุดความหนา 6 มม.หนา 2.5 มม.เหล็กอ่อนรีดร้อน
ความกว้างของวัสดุ: 800-1550 มม
น้ำหนักเหล็กม้วน: สูงสุด 25 ตัน
เส้นผ่านศูนย์กลางภายในของขดลวดเหล็ก: 508 มม. - 760 มม
เส้นผ่านศูนย์กลางภายนอกของขดลวดเหล็ก: สูงสุด 1500 มม
เส้นผ่านศูนย์กลางลูกกลิ้งหยิก: 190 มม
กำลังมอเตอร์ลูกกลิ้งแบบหนีบ: 2.2kw รุ่นกระปุกเกียร์: BWD13 อัตรา: 187
ความเร็วในการทำงานของลูกกลิ้งหยิก: 3m / นาที
ปริมาณลูกกลิ้งปรับระดับหยาบ: 3 ขึ้นหนึ่งสองล่าง
เส้นผ่านศูนย์กลางลูกกลิ้งปรับระดับหยาบ: 125 มม
สำหรับการตัดผลิตภัณฑ์สำเร็จรูปค่าเผื่อความกว้างของการตัด: ± 0.20 มม
สำหรับการตัดผลิตภัณฑ์สำเร็จรูปน้ำหนักสูงสุดของขดลวด: 15 ตัน
สำหรับการตัดผลิตภัณฑ์สำเร็จรูปเส้นผ่านศูนย์กลางภายในของขดลวดเหล็ก: 760 มม
ความหนาของหน่วยตัด: 2.5 ~ 4.5 มม., C245
ข้อกำหนดหลุมวนซ้ำ: 5500 × 2200 มม. × 2500 มม. ยาว×กว้าง×ลึก
เส้นผ่าศูนย์กลางเพลาตัด: 220 มม
ตัดวัสดุเพลา: 40Cr
กำลังมอเตอร์หลักของหน่วยตัด: 37kw (960RPM), GEAR BOX650
รายละเอียดของใบมีดสเปเซอร์แหวนยางดูรายการเอกสารแนบ
วัสดุใบมีดตัด: H13K, ความแข็ง HRC55-58
กลไกการกรอเศษซากกำลังมอเตอร์หลัก: YLJ6.3KG / M
ความเร็วในการกรอความหนา 4.5 มม. สูงสุด20m / นาทีความหนา 2.5 มม. สูงสุดปรับความเร็วความถี่ AC 25m / นาที
กำลังมอเตอร์หลักของหน่วยย้อนกลับ: 90kw (960rpm), กระปุกเกียร์: 850
รายละเอียดมิติดูรูปวาดที่แนบมา
รายละเอียดของอุปกรณ์ทั้งหมด:
1. ขดลวดไฮดรอลิกโหลดดอลลี่
ดอลลี่นี้สามารถนำขดลวดเหล็กและทำให้มันเลื่อนขึ้นและลงได้การเดินรางนำทางสี่ล้อขึ้นและลงเสร็จสิ้นโดยกระบอกไฮดรอลิกการทำงานของดอลลี่เสร็จสิ้นโดยมอเตอร์และตัวลดเกียร์
2. decoiler ไฮดรอลิก
ประเภทร่มสองหัวรวมถึง: หน่วยซ้ายและขวา,
เปิดและปิด: ไฮดรอลิก
ประกอบด้วยฐานสไตล์ไกด์, ตัวยึด, กลไกตัวจับ, เพลาเดือยและร่มสองหัว
Decoiler สามารถเลื่อนจากซ้ายไปขวาและรวมศูนย์พร้อมกัน
3. คู่มือกดไฮดรอลิกชนิดเบาหัวพลั่วที่เปิดกลไกการบีบ:
ประกอบด้วยฐานแบบกรอบแขนกดไฮดรอลิกกลไกหัวพลั่วไฮดรอลิกกลไกการเปิดไฮดรอลิกกลไกการบีบไฮดรอลิกเป็นต้น
3.1 กลไกกดไกด์ไฮดรอลิก: ประกอบด้วยแขนกดไฮดรอลิก, ล้อเหล็กกด, ล้อเฟืองและกลไกการส่งผ่านโซ่พร้อมกับมอเตอร์ลดความเร็วรอบ 5.5Kw cycloid pinwheel เป็นต้น
3.2 กลไกหัวพลั่วไฮดรอลิก: ประกอบด้วยเปลือกหัวพลั่วหัวจอบไฮดรอลิกหัวพลั่วไฮดรอลิกยกและกลไกการทรงตัวเป็นต้น
3.3 กลไกการเปิดไฮดรอลิก: ประกอบด้วยเสานำทางและปลอกไกด์กลไกการกดและยกที่เปิดไฮดรอลิกเป็นต้น
3.4 กลไกการจับไฮดรอลิก: ประกอบด้วยตัวยึด, ฐานบล็อกเลื่อน, ม้วนจับ 2 อัน, กลไกการยกและกดลงแบบไฮดรอลิกม้วนบน, ชิ้นส่วนกำลัง, กระปุกเกียร์เป็นต้น
4. โต๊ะทำงานแทนซิชั่นความยาว: 3 ม
5. หน่วยปรับระดับหยาบ
หน่วยปรับระดับหยาบมีลูกกลิ้งสามตัวสำหรับฟังก์ชันปรับระดับเป็นโหมดไม่ใช้งาน
6. อุปกรณ์นำทางก่อนตัด
อุปกรณ์นำทางประกอบด้วยตัวยึดการทำงานรางนำการปรับแกนสกรูและกลไกการรวมศูนย์เวทีฐานไกด์ที่ใช้งานอยู่กลไกลูกกลิ้งแนวตั้ง
อุปกรณ์ทั้งหมดก่อนหน่วยตัด

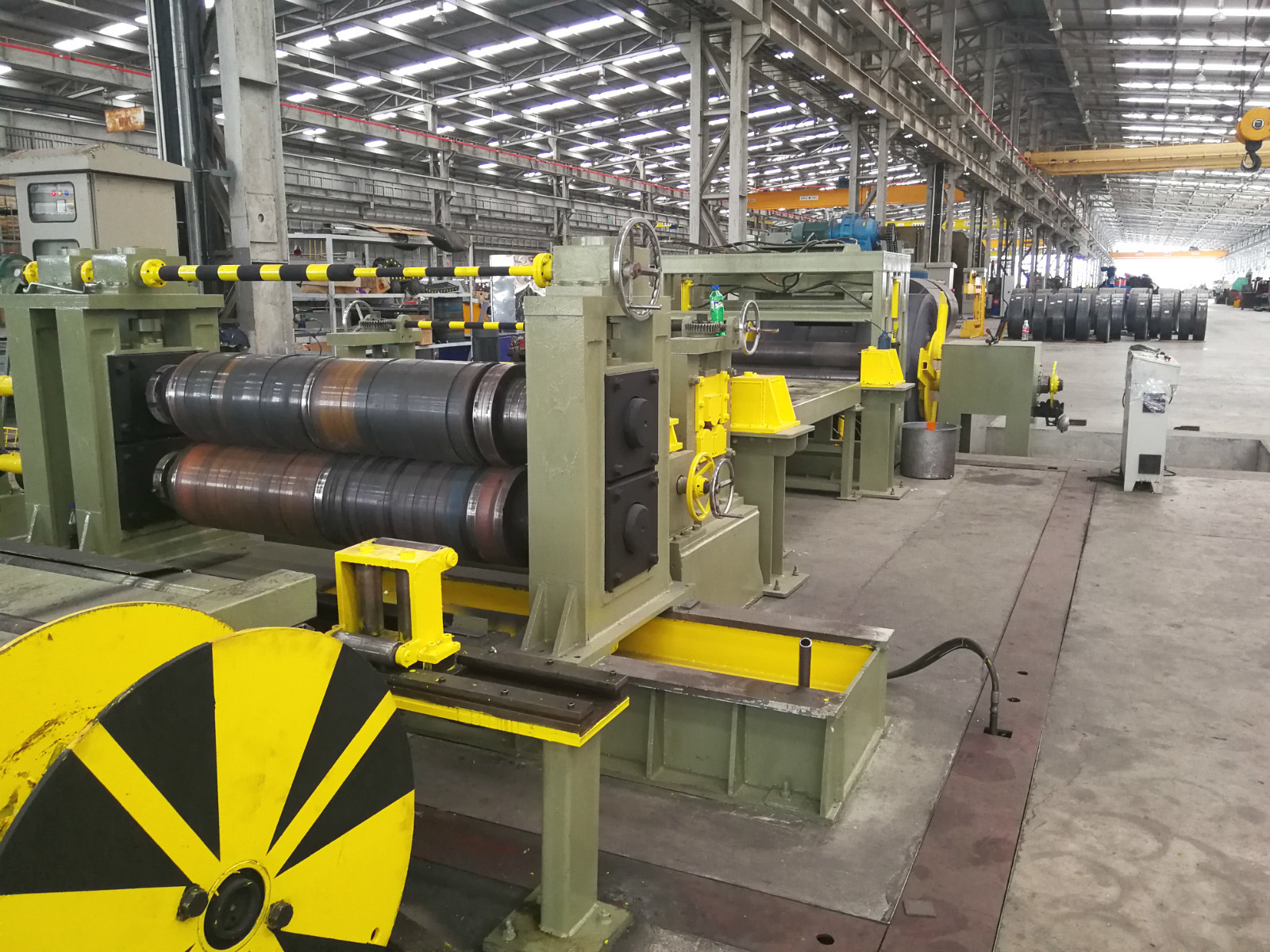

7. หน่วยตัด:
ประกอบด้วยส่วนเมนเฟรมและส่วนเพาเวอร์
ส่วนกำลัง: ประกอบด้วยฐานกำลัง, ตัวชะลอความเร็ว, มอเตอร์ปรับความเร็ว AC, กล่องกระจายเกียร์, ข้อต่อ, คลัทช์, ชิ้นส่วนเชื่อมต่อ, ระบบส่งกำลังแบบไขว้แบบสากลเป็นต้น
ชิ้นส่วนเมนเฟรม: ประกอบด้วยระยะฐาน, ตัวยึดแบบคงที่, บล็อกเลื่อนขนาดใหญ่ของเพลาใบมีด, เพลาใบมีดสองชิ้น, ตัวยึดแบบแอคทีฟ, บล็อกเลื่อนของเพลาเครื่องมือ, ตัวยึดไฮดรอลิกที่ใช้งานและกลไกการเปลี่ยนใบมีดออก, เพลาเครื่องมือด้านบนไฟฟ้า กลไกปรับการยกและกดลง ฯลฯ

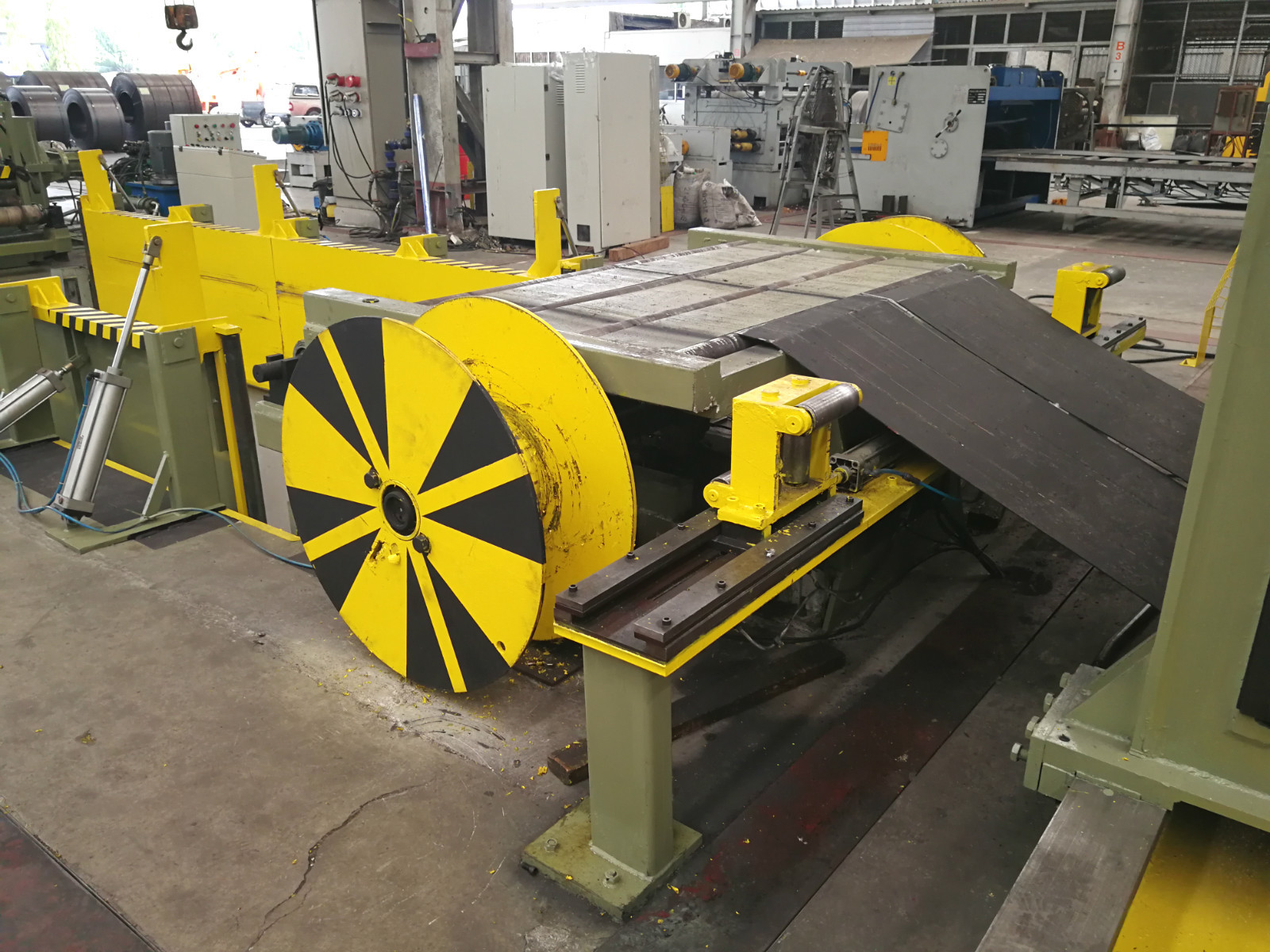

8. กลไกการกรอเศษซาก:
ประกอบด้วยตัวยึด, เพลากรอ, ฐานแบริ่ง, ดิสก์กรอรูปกรวย 2 อัน, กลไกการส่งผ่านโซ่และเฟือง, ตัวลด, คัปปลิ้ง, มอเตอร์เป็นต้น

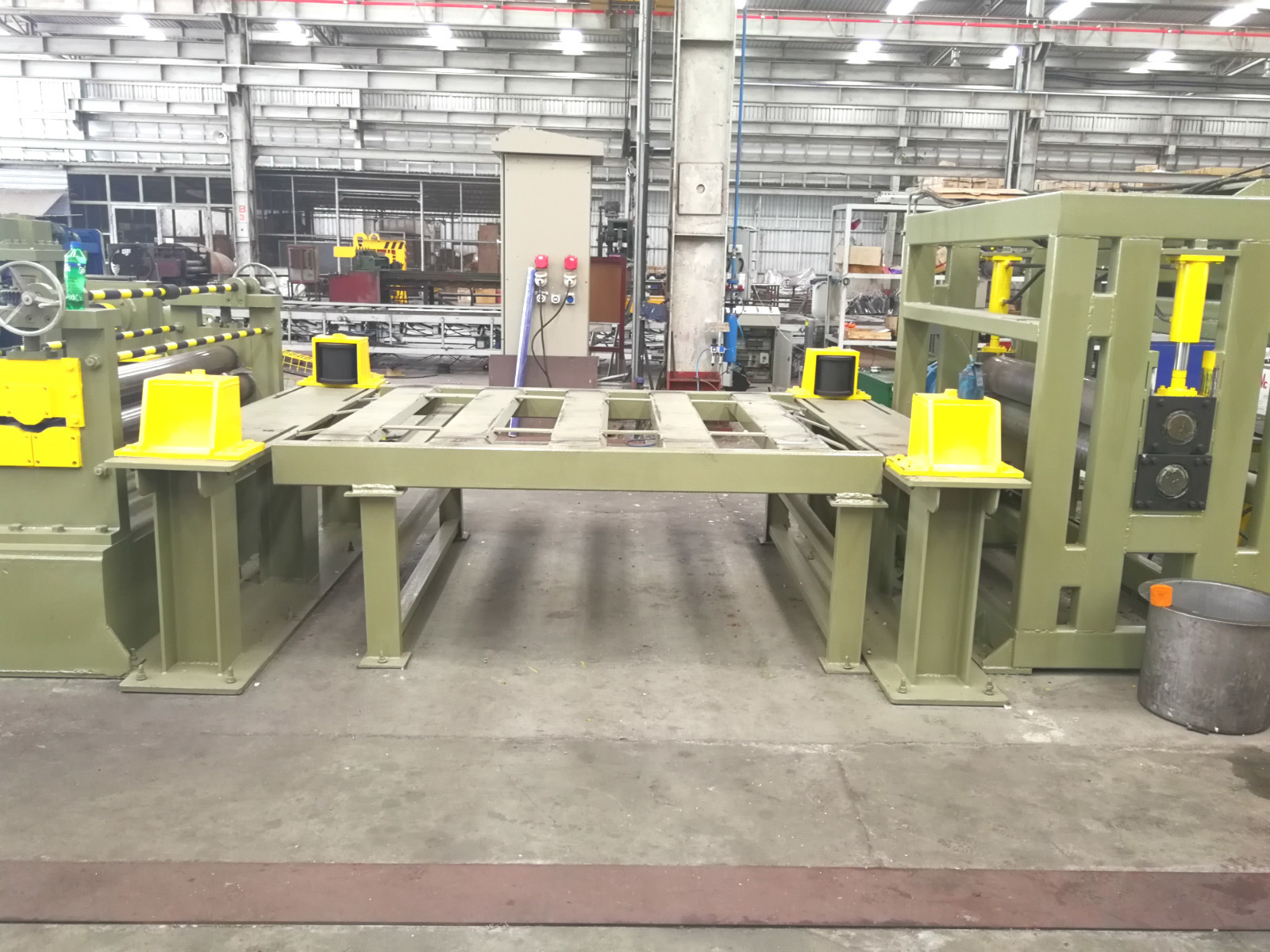

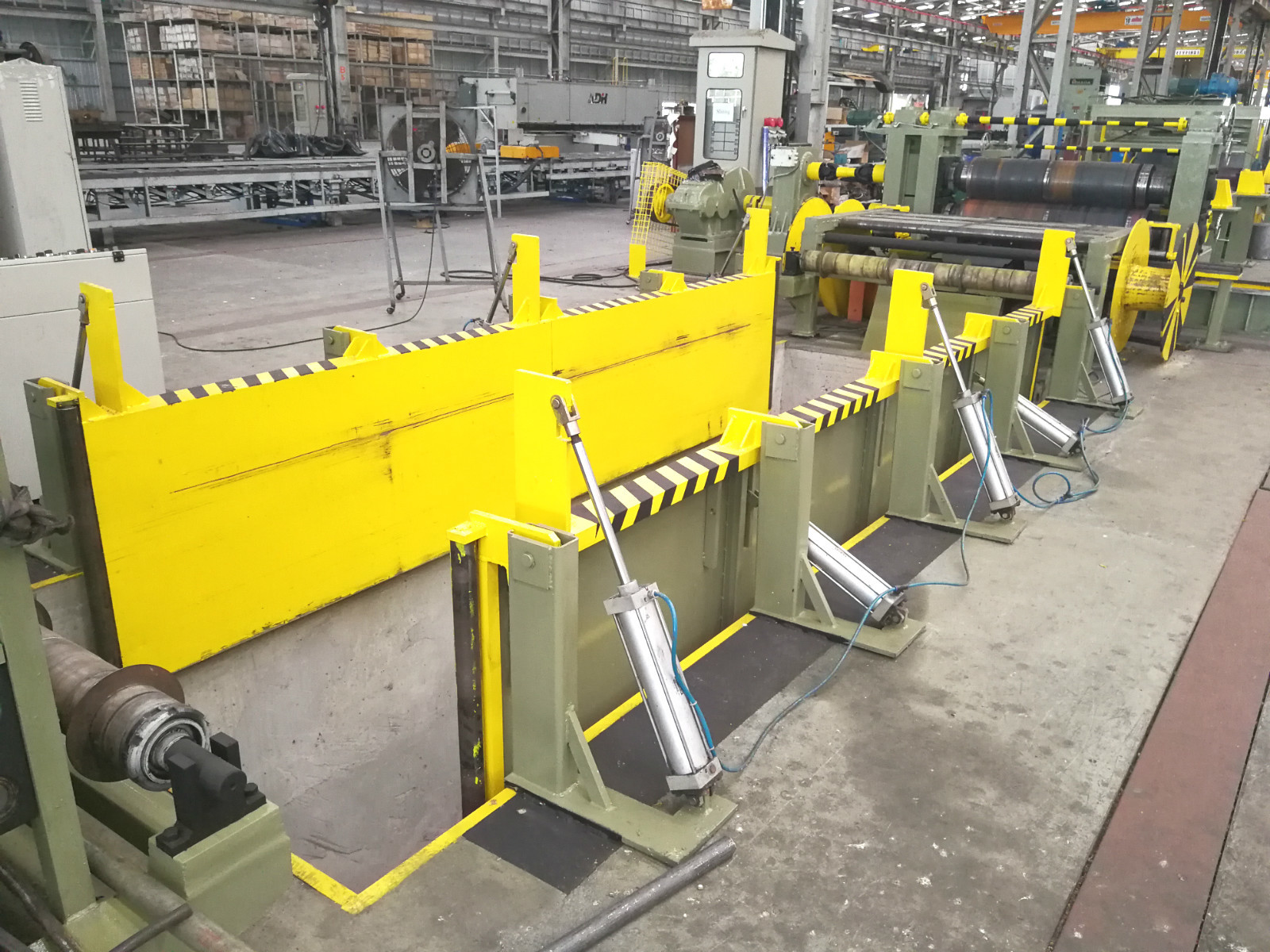

9. การวนรอบและการเปลี่ยนโต๊ะทำงาน:
ประกอบด้วยตัวยึดฐานแบริ่งลูกกลิ้งแผ่นรองรับ
วนลูปความยาว×กว้าง×ลึก: เป็นพารามิเตอร์ทางเทคนิค
โต๊ะทำงานเปลี่ยนพร้อมกระบอกไฮดรอลิกสำหรับลุกขึ้น
รวมทั้งซ้ายและขวาสองส่วน
10. ก่อนการแยกกลไกความตึงเครียดกลไกการกดไฮดรอลิกกลไกการรองรับแผ่น:
ประกอบด้วยฐาน, ฐานแบริ่ง, แบริ่งก่อนการแยก, ตัวยึดทำให้หมาด, แผ่นกันกระแทก, กลไกการยกและการกดแบบไฮดรอลิกของแผ่นทำให้หมาด, ตัวยึดคืนความตึง, ม้วนสะท้อนความตึง 2 ม้วน, ตัวยึดแบบกด, เพลากด - แยก, การแยกตัวกด , กลไกการกดและยกแบบไฮดรอลิก, กลไกการรองรับแผ่นไฮดรอลิก, กลไกการยกและการทรงตัวที่รองรับแผ่นไฮดรอลิก, พร้อมกับแผ่นแยก, พุ่มไม้ไนลอนเป็นต้น
11. หน่วยหดตัว:
ประกอบด้วยฐาน, ตัวลดการหดตัวของเกียร์, เพลาหด, แผ่นโค้ง, ดิสก์สำหรับการขยายตัว, กลไกการขยายและการหดตัวของบล็อกเลื่อนในแนวทแยง, ปากกระบอกไฮดรอลิกของกลไกการตัดแหนบ, กลไกการขยายตัวและกระบอกสูบแบบหมุน, กลไกตัวจับ, ข้อต่อ, แขนรองรับไฮดรอลิก ฐานรองรับพร้อมมอเตอร์ปรับความเร็ว AC เป็นต้น
12. ดอลลี่ขนถ่ายไฮดรอลิก:
ดอลลี่นี้สามารถดำเนินการขดลวดแยกการเคลื่อนย้ายและการยกแบบไฮดรอลิกการวิ่งของดอลลี่นั้นขับเคลื่อนด้วยมอเตอร์รางนำสี่ล้อเคลื่อนออกจากเส้นและทางออก
13. ระบบไฟฟ้า:
ตารางควบคุมกลาง
ประกอบด้วยตู้, ตู้ควบคุมระบบไฟฟ้าหลัก, ตู้ช่วยปฏิบัติการและอุปกรณ์ไฟฟ้าอื่น ๆมอเตอร์ตัดและหด
ชุดอุปกรณ์ป้องกันความปลอดภัยปุ่มหยุดฉุกเฉินและปุ่มตัดไฟหลอดไฟหยุดเครื่อง ฯลฯ
14 ระบบไฮดรอลิก:
พลังงานไฮดรอลิก 25L / นาที
รวมถึง: สถานีไฮดรอลิกวาล์วถังน้ำมันข้อต่อท่ออ่อนท่อแข็งและอื่น ๆ
ใบมีด, ตัวเว้นระยะ, แผ่นเว้นวรรค, กระบอกตัวเว้นระยะ, รายการแหวนยาง (ไม่รวมเครื่องต้องมีค่าใช้จ่ายเพิ่มเติม)
