4x1600 ความแม่นยำสูง 37kw Steel Slitting Line

สายตัดเหล็กม้วน 4x1600 เส้นตัดเหล็กม้วนความแม่นยำสูง

เราใช้ลวดเหล็กและโครงไม้เพื่อยึดเครื่องทำท่อนอกจากนี้ยังใช้ฟิล์มกันกระแทกเพื่อป้องกันมอเตอร์หลักเราใช้ตู้คอนเทนเนอร์เพื่อส่งสินค้าให้กับลูกค้าของเราโดยทั่วไปเราเริ่มต้นที่ท่าเรือ FOSHAN แต่เราสามารถเริ่มที่ท่าเรืออื่นได้ตามความต้องการของลูกค้า

บริการหลังการ - ให้บริการตลอด 24 ชม. * 7 วันต่อสัปดาห์ 1. ทดสอบเครื่องบดหลอดก่อนจัดส่ง 2. ให้คำแนะนำทางเทคนิคเกี่ยวกับการใช้เครื่องผลิตท่อ 3. จัดหาอะไหล่ในราคาทุนหลังระยะเวลารับประกัน 4. รวบรวม ข้อเสนอแนะสำหรับการทำงานของเครื่องจักรโรงสีหลอด 5. ให้ความช่วยเหลือทางเทคนิคระยะยาว 6. เสนอวิศวกรมืออาชีพเพื่อช่วยปรับปรุงผลผลิตลดของเสียและลดต้นทุน

พารามิเตอร์ทางเทคนิค:

1. วัตถุดิบสูงสุดความหนา 4 มม. ขั้นต่ำหนา 2.5 มม.เหล็กอ่อนรีดร้อน

2. ความกว้างของวัสดุ: 800-1550 มม

3. น้ำหนักเหล็กม้วน: สูงสุด 25 ตัน

4. เส้นผ่านศูนย์กลางภายในของขดลวดเหล็ก: 508 มม. - 760 มม

5. เส้นผ่านศูนย์กลางภายนอกของเหล็กม้วน: สูงสุด 1600 มม

6. เส้นผ่านศูนย์กลางลูกกลิ้งหยิก: 190 มม

7. กำลังมอเตอร์ลูกกลิ้งแบบหนีบ: 2.2kw รุ่นกระปุกเกียร์: BWD13 อัตรา: 187

8. ความเร็วในการทำงานของลูกกลิ้งหยิก: 3m / นาที

9. ปริมาณลูกกลิ้งปรับระดับหยาบ: 3 ขึ้นหนึ่งสองล่าง

10. เส้นผ่านศูนย์กลางลูกกลิ้งปรับระดับหยาบ: 125 มม

11. สำหรับการตัดผลิตภัณฑ์สำเร็จรูปค่าเผื่อความกว้างของการตัด: ± 0.20 มม

12. สำหรับการตัดผลิตภัณฑ์สำเร็จรูปน้ำหนักสูงสุดของขดลวด: 15 ตัน

13. สำหรับการตัดผลิตภัณฑ์สำเร็จรูปเส้นผ่านศูนย์กลางภายในของขดลวดเหล็ก: 760 มม

14. ความหนาของหน่วยตัด: 2.5 ~ 4.5 มม., C245

15. ข้อกำหนดหลุมวนซ้ำ: 5500 × 2200 มม. × 2500 มม. ยาว×กว้าง×ลึก

16. เส้นผ่าศูนย์กลางเพลาตัด: 220 มม

17. ตัดวัสดุเพลา: 40Cr

18. กำลังมอเตอร์หลักของหน่วยตัด: 37kw (960RPM), GEAR BOX650

19. รายละเอียดของใบมีดสเปเซอร์แหวนยางดูรายการเอกสารแนบ

20. วัสดุใบมีดตัด: H13K, ความแข็ง HRC55-58

21. กลไกการกรอเศษซากกำลังมอเตอร์หลัก: YLJ6.3KG / M

22. ความเร็วในการกรอความหนา 4.5 มม. สูงสุด20m / นาทีความหนา 2.5 มม. สูงสุดปรับความเร็วความถี่ AC 25m / นาที

23. กำลังมอเตอร์หลักของหน่วยย้อนกลับ: 90kw (960rpm), กระปุกเกียร์: 850

24. รายละเอียดมิติดูรูปวาดที่แนบมา

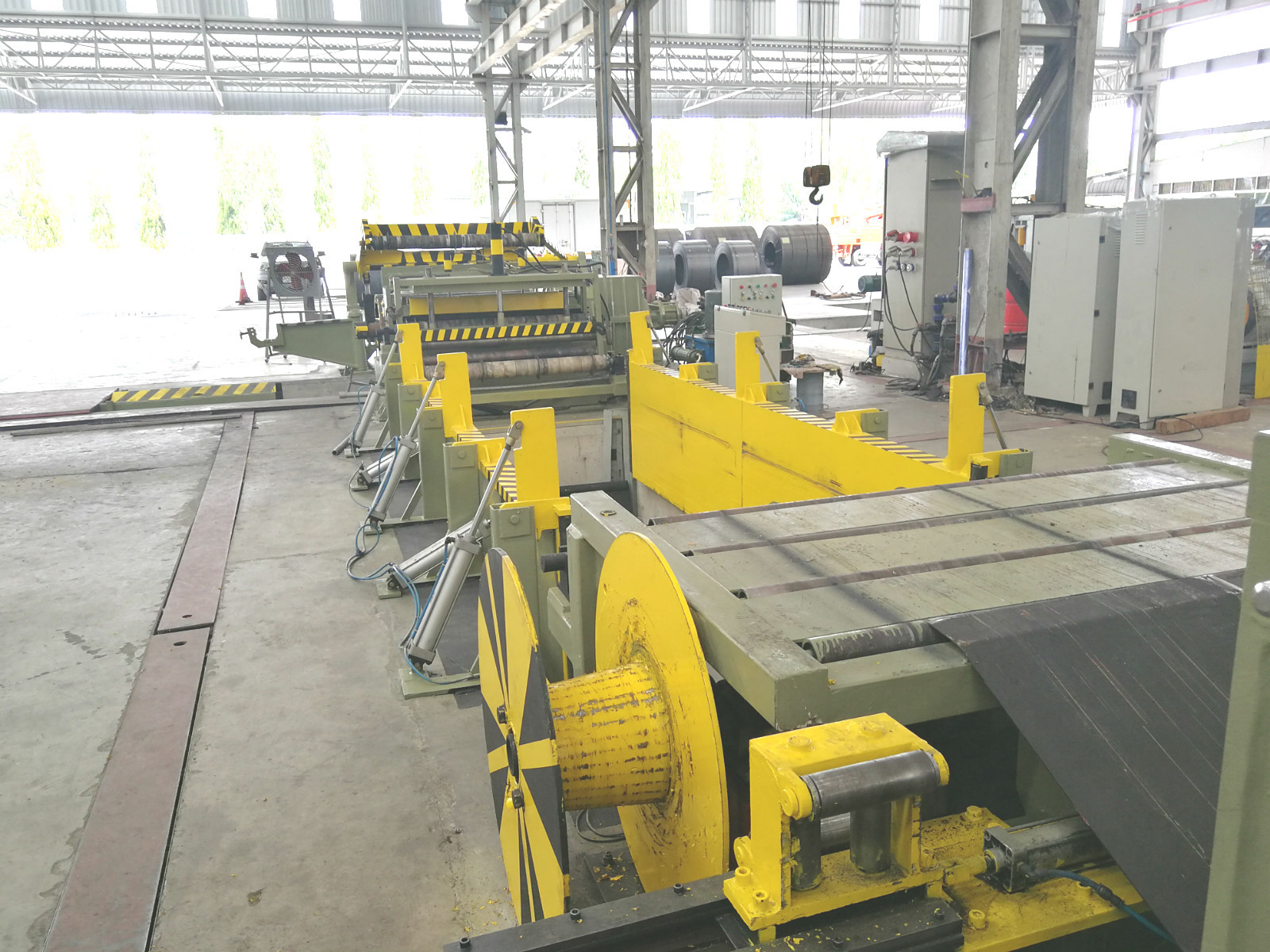

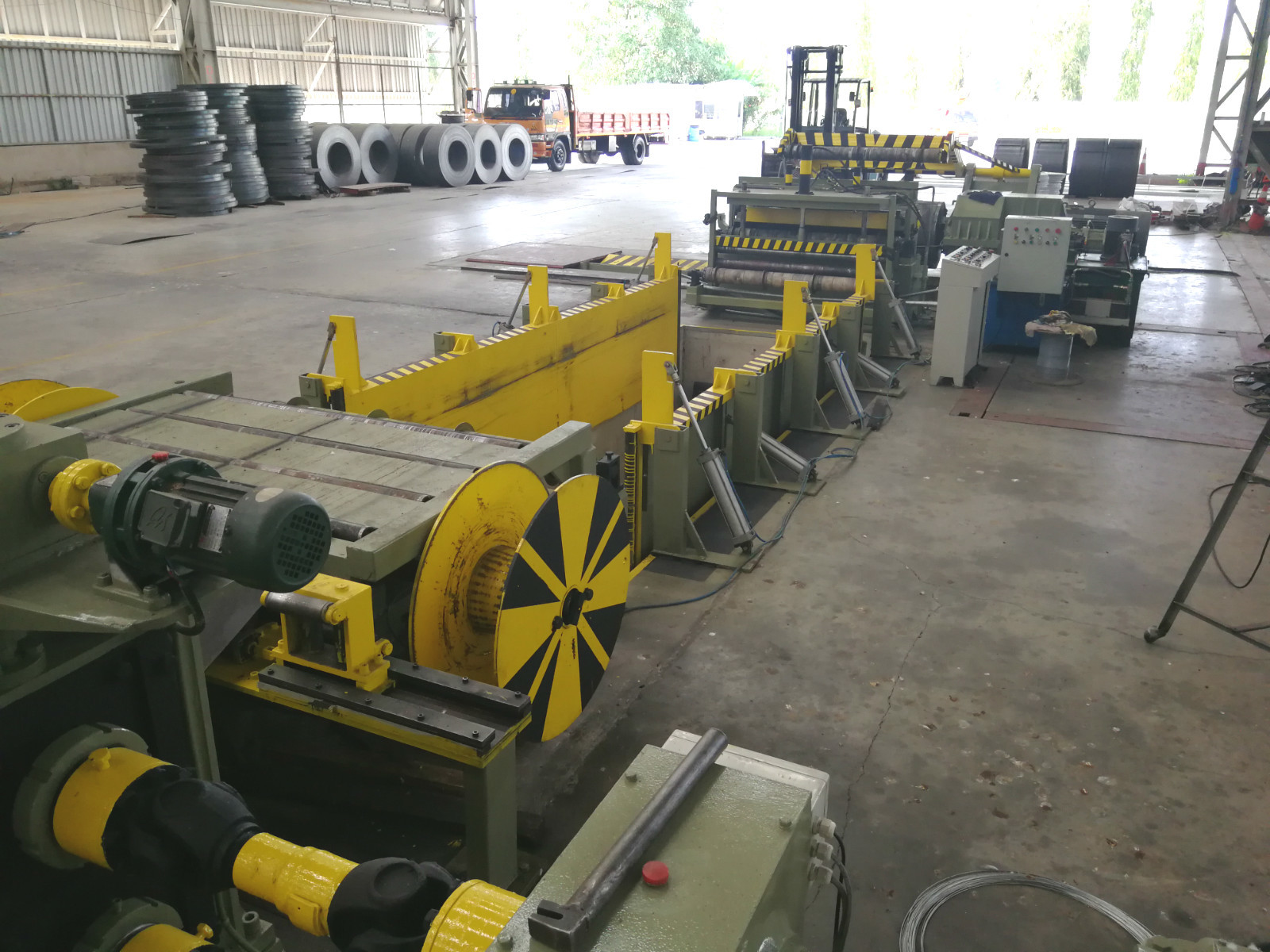

รายละเอียดของอุปกรณ์ทั้งหมด:

1. ขดลวดไฮดรอลิกโหลดดอลลี่

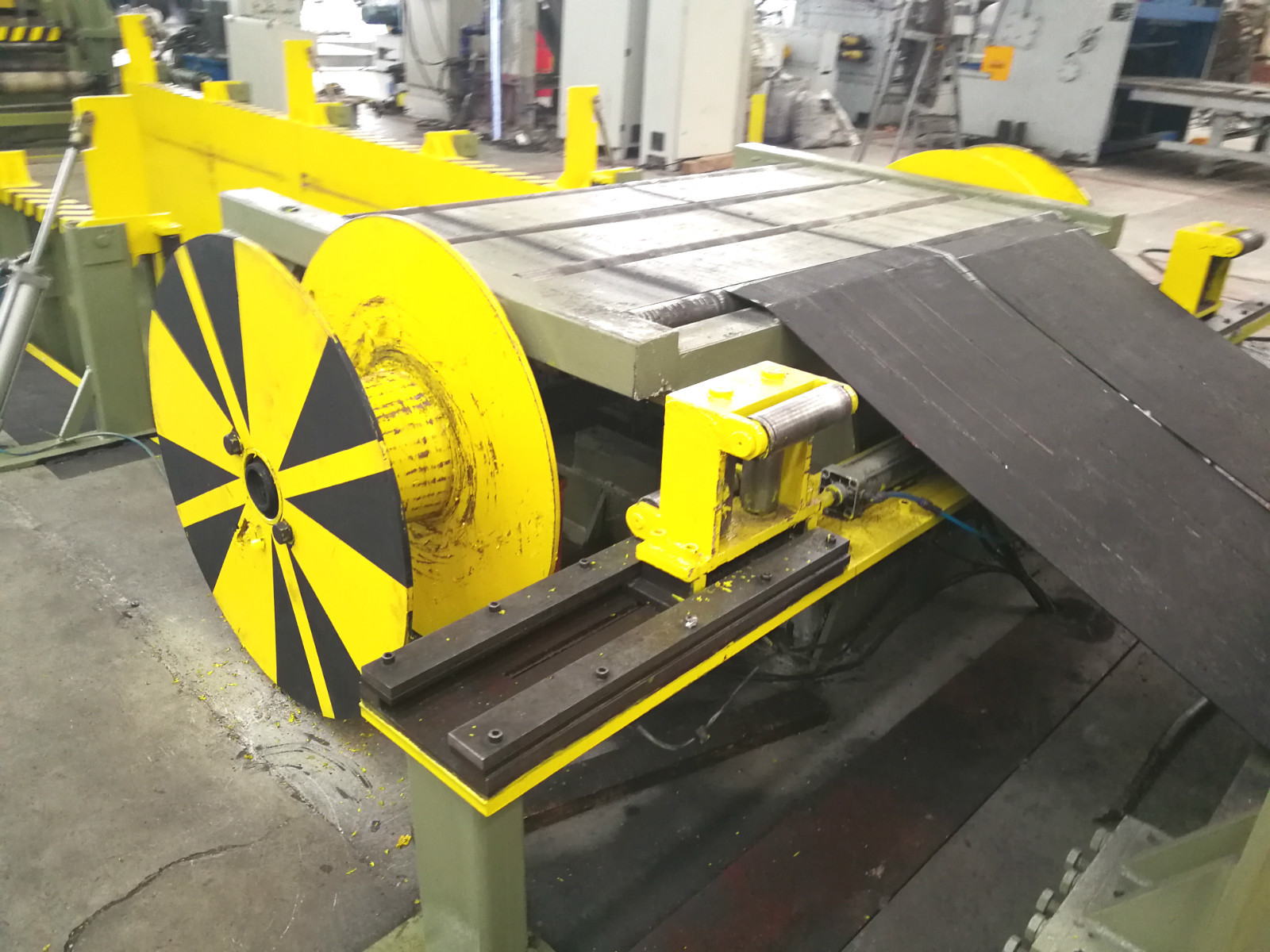

ดอลลี่นี้สามารถนำขดลวดเหล็กและทำให้มันเลื่อนขึ้นและลงได้การเดินรางนำทางสี่ล้อขึ้นและลงเสร็จสิ้นโดยกระบอกไฮดรอลิกการทำงานของดอลลี่เสร็จสิ้นโดยมอเตอร์และตัวลดเกียร์

2. decoiler ไฮดรอลิก

ประเภทร่มสองหัวรวมถึง: หน่วยซ้ายและขวา,

เปิดและปิด: ไฮดรอลิก

ประกอบด้วยฐานสไตล์ไกด์, ตัวยึด, กลไกตัวจับ, เพลาเดือยและร่มสองหัว

Decoiler สามารถเลื่อนจากซ้ายไปขวาและรวมศูนย์พร้อมกัน

3. คู่มือกดไฮดรอลิกชนิดเบาหัวพลั่วที่เปิดกลไกการบีบ:

ประกอบด้วยฐานแบบกรอบแขนกดไฮดรอลิกกลไกหัวพลั่วไฮดรอลิกกลไกการเปิดไฮดรอลิกกลไกการบีบไฮดรอลิกเป็นต้น

3.1 กลไกกดไกด์ไฮดรอลิก: ประกอบด้วยแขนกดไฮดรอลิก, ล้อเหล็กกด, ล้อเฟืองและกลไกการส่งผ่านโซ่พร้อมกับมอเตอร์ลดความเร็วรอบ 5.5Kw cycloid pinwheel เป็นต้น

3.2 กลไกหัวพลั่วไฮดรอลิก: ประกอบด้วยเปลือกหัวพลั่วหัวจอบไฮดรอลิกหัวพลั่วไฮดรอลิกยกและกลไกการทรงตัวเป็นต้น

3.3 กลไกการเปิดไฮดรอลิก: ประกอบด้วยเสานำทางและปลอกไกด์กลไกการกดและยกที่เปิดไฮดรอลิกเป็นต้น

3.4 กลไกการจับไฮดรอลิก: ประกอบด้วยตัวยึด, ฐานบล็อกเลื่อน, ม้วนจับ 2 อัน, กลไกการยกและกดลงแบบไฮดรอลิกม้วนบน, ชิ้นส่วนกำลัง, กระปุกเกียร์เป็นต้น

4. ความยาวโต๊ะทำงานแทนซิชั่น: 3 ม

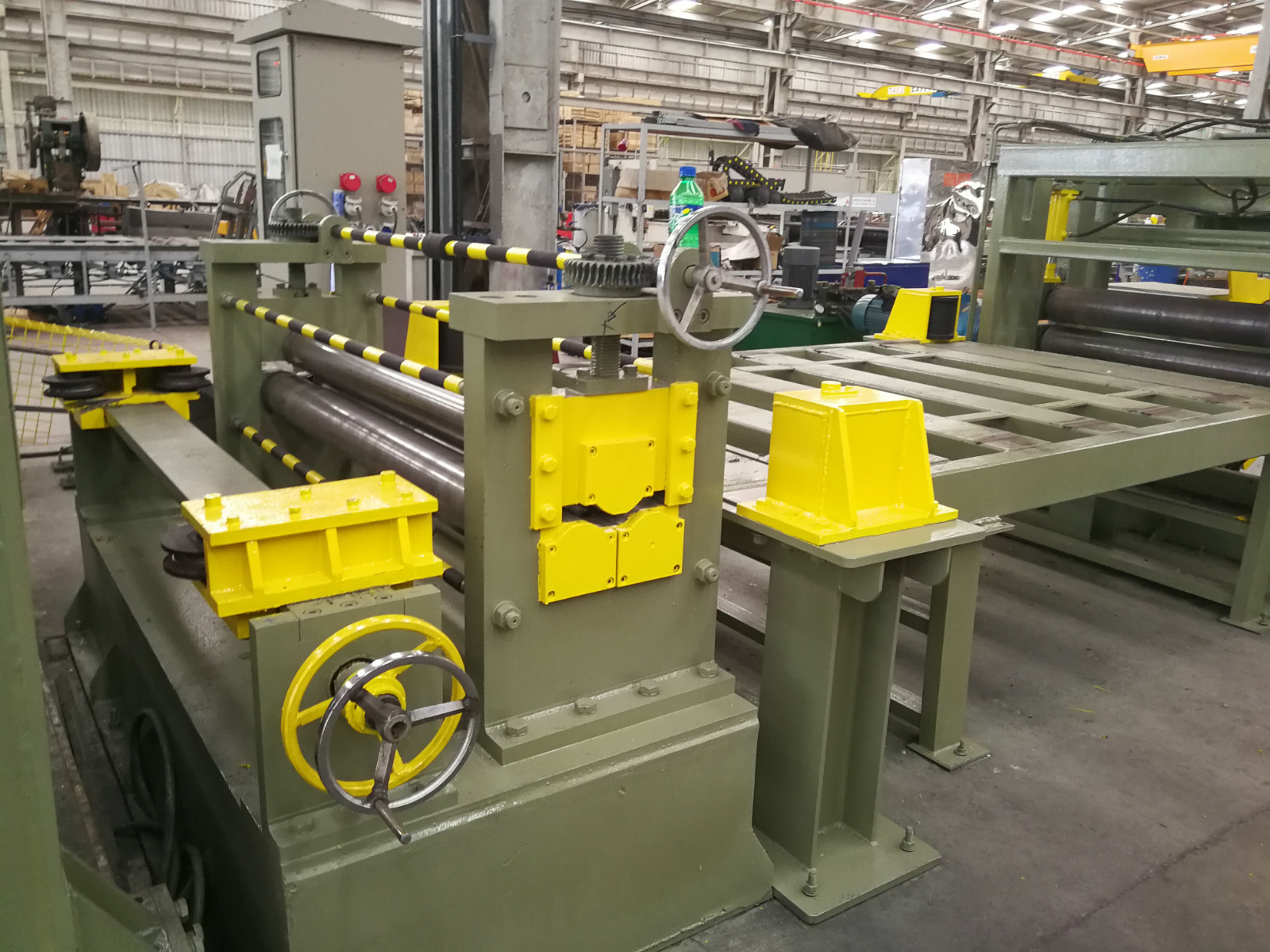

5. หน่วยปรับระดับหยาบ

หน่วยปรับระดับหยาบมีลูกกลิ้งสามตัวสำหรับฟังก์ชันปรับระดับเป็นโหมดไม่ใช้งาน

6. อุปกรณ์นำทางก่อนตัด

อุปกรณ์นำทางประกอบด้วยตัวยึดการทำงานรางนำการปรับแกนสกรูและกลไกการรวมศูนย์เวทีฐานไกด์ที่ใช้งานอยู่กลไกลูกกลิ้งแนวตั้ง

อุปกรณ์ทั้งหมดก่อนหน่วยตัด

7. ตัดหน่วย:

ประกอบด้วยส่วนเมนเฟรมและส่วนเพาเวอร์

ส่วนกำลัง: ประกอบด้วยฐานกำลัง, ตัวชะลอความเร็ว, มอเตอร์ปรับความเร็ว AC, กล่องกระจายเกียร์, ข้อต่อ, คลัทช์, ชิ้นส่วนเชื่อมต่อ, ระบบส่งกำลังแบบไขว้แบบสากลเป็นต้น

ชิ้นส่วนเมนเฟรม: ประกอบด้วยระยะฐาน, ตัวยึดแบบคงที่, บล็อกเลื่อนขนาดใหญ่ของเพลาใบมีด, เพลาใบมีดสองชิ้น, ตัวยึดแบบแอคทีฟ, บล็อกเลื่อนของเพลาเครื่องมือ, ตัวยึดไฮดรอลิกที่ใช้งานและกลไกการเปลี่ยนใบมีดออก, เพลาเครื่องมือด้านบนไฟฟ้า กลไกปรับการยกและกดลง ฯลฯ

8. กลไกการกรอเศษซาก:

ประกอบด้วยตัวยึด, เพลากรอ, ฐานแบริ่ง, ดิสก์กรอรูปกรวย 2 อัน, กลไกการส่งผ่านโซ่และเฟือง, ตัวลด, คัปปลิ้ง, มอเตอร์เป็นต้น

9. การวนรอบและการเปลี่ยนโต๊ะทำงาน:

ประกอบด้วยตัวยึดฐานแบริ่งลูกกลิ้งแผ่นรองรับ

วนลูปความยาว×กว้าง×ลึก: เป็นพารามิเตอร์ทางเทคนิค

โต๊ะทำงานเปลี่ยนพร้อมกระบอกไฮดรอลิกสำหรับลุกขึ้น

รวมทั้งซ้ายและขวาสองส่วน

10. ก่อนการแยกกลไกความตึงเครียดกลไกการกดไฮดรอลิกกลไกการรองรับแผ่น:

ประกอบด้วยฐาน, ฐานแบริ่ง, แบริ่งก่อนการแยก, ตัวยึดทำให้หมาด, แผ่นกันกระแทก, กลไกการยกและการกดแบบไฮดรอลิกของแผ่นทำให้หมาด, ตัวยึดคืนความตึง, ม้วนสะท้อนความตึง 2 ม้วน, ตัวยึดแบบกด, เพลากด - แยก, การแยกตัวกด , กลไกการกดและยกแบบไฮดรอลิก, กลไกการรองรับแผ่นไฮดรอลิก, กลไกการยกและการทรงตัวที่รองรับแผ่นไฮดรอลิก, พร้อมกับแผ่นแยก, พุ่มไม้ไนลอนเป็นต้น

11. หน่วยหดตัว:

ประกอบด้วยฐาน, ตัวลดการหดตัวของเกียร์, เพลาหด, แผ่นโค้ง, ดิสก์สำหรับการขยายตัว, กลไกการขยายและการหดตัวของบล็อกเลื่อนในแนวทแยง, ปากกระบอกไฮดรอลิกของกลไกการตัดแหนบ, กลไกการขยายตัวและกระบอกสูบแบบหมุน, กลไกตัวจับ, ข้อต่อ, แขนรองรับไฮดรอลิก ฐานรองรับพร้อมมอเตอร์ปรับความเร็ว AC เป็นต้น

12. ดอลลี่ขนถ่ายไฮดรอลิก:

ดอลลี่นี้สามารถดำเนินการขดลวดแยกการเคลื่อนย้ายและการยกแบบไฮดรอลิกการวิ่งของดอลลี่นั้นขับเคลื่อนด้วยมอเตอร์รางนำสี่ล้อเคลื่อนออกจากเส้นและทางออก

13. ระบบไฟฟ้า:

ตารางควบคุมกลาง

ประกอบด้วยตู้, ตู้ควบคุมระบบไฟฟ้าหลัก, ตู้ช่วยปฏิบัติการและอุปกรณ์ไฟฟ้าอื่น ๆมอเตอร์ตัดและหด

ชุดอุปกรณ์ป้องกันความปลอดภัยปุ่มหยุดฉุกเฉินและปุ่มตัดไฟหลอดไฟหยุดเครื่อง ฯลฯ

14 ระบบไฮดรอลิก:

พลังงานไฮดรอลิก 25L / นาที

รวมถึง: สถานีไฮดรอลิกวาล์วถังน้ำมันข้อต่อท่ออ่อนท่อแข็งและอื่น ๆ

ใบมีด, ตัวเว้นระยะ, แผ่นเว้นวรรค, กระบอกตัวเว้นระยะ, รายการแหวนยาง (ไม่รวมเครื่องต้องมีค่าใช้จ่ายเพิ่มเติม)
