เครื่องเชื่อมปิดตะเข็บเสา CNC รุ่น HM1900/14000 เป็นเครื่องเชื่อมตะเข็บตามยาวแบบจมด้วยระบบอัตโนมัติที่ออกแบบมาโดยเฉพาะสำหรับเสาโทรคมนาคม 5G ทรงแปดเหลี่ยมทรงกรวยและเสาไฟสูง
| รายการ | รายละเอียด |
|---|---|
| ชื่อผลิตภัณฑ์ | เครื่องเชื่อมปิดตะเข็บเสา CNC |
| รุ่น | HM1900/14000 |
| การใช้งาน | เสาโทรคมนาคม 5G, เสาไฟฟ้าต้นเดียว, เสาไฟสูง |
| รูปทรงเสาที่ผ่านการแปรรูป | เสาทรงกรวยกลม, เสาทรงแปดเหลี่ยมและหลายเหลี่ยม (โครงสร้างเปลือก 1/2/3) |
| เทคโนโลยีการเชื่อม | การเชื่อมแบบจมด้วยอาร์คคู่หลายลวด |
| ความยาวเสาสูงสุด | 14000 มม. |
| ตัวเลือกที่ปรับแต่งได้ | ระบบวินิจฉัยออนไลน์ระยะไกล, ตู้ไฟฟ้าหุ้มฉนวนและปรับอากาศ, ชุดอะไหล่ |
เครื่องเชื่อมปิดตะเข็บเสา CNC รุ่น HM1900/14000 ได้รับการพัฒนาขึ้นเป็นพิเศษสำหรับการเชื่อมตะเข็บปิดตามยาวอัตโนมัติของเสาทรงเรียวขนาดยาว รวมถึงเสาโทรคมนาคม 5G, เสาไฟฟ้าต้นเดียว และเสาไฟสูง เหมาะสำหรับเสาทรงกรวยกลมและทรงหลายเหลี่ยมแบบชิ้นเดียว, สองชิ้น หรือสามชิ้น

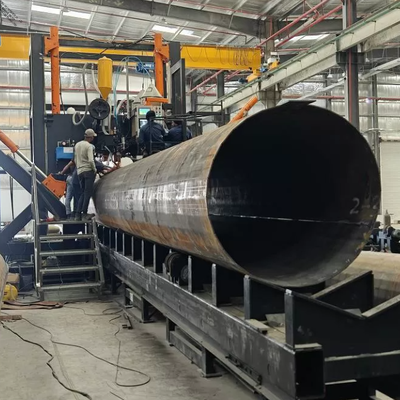

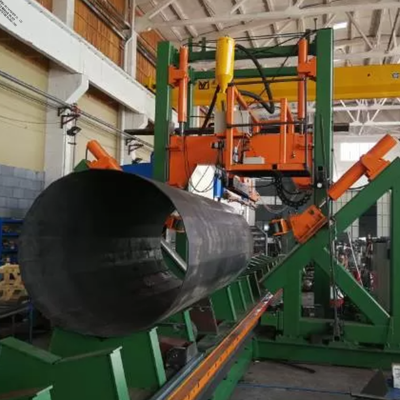

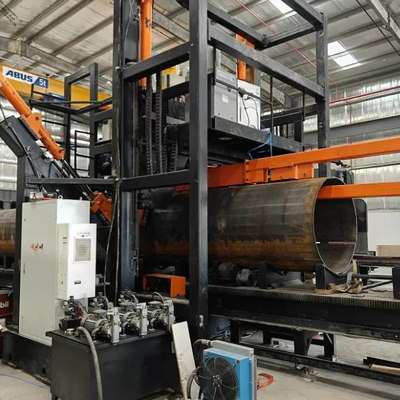

อุปกรณ์นี้ใช้โครงสร้างแบบเกนทรี่แบบอยู่กับที่ จับคู่กับระบบเชื่อม, รถเข็นรูปตัววีขับเคลื่อนด้วยเซอร์โวปรับความเร็วได้สำหรับการขนส่งเสา ลูกกลิ้งจับยึดไฮดรอลิกจะปิดตะเข็บเสาในขณะที่ทำการเชื่อมไปพร้อมกัน สำหรับเสาแบบสองส่วนสองตะเข็บ หลังจากเชื่อมตะเข็บแรกเสร็จแล้ว ลูกกลิ้งยกจะยกและหมุนเสาโดยอัตโนมัติเพื่อจัดตำแหน่งสำหรับการเชื่อมตะเข็บที่สอง
| เลขที่ | รายการ | ข้อมูลจำเพาะ |
|---|---|---|
| 1 | เส้นผ่านศูนย์กลางภายนอกเสาที่ใช้ได้ | 400 ~ 1900 มม. |
| 2 | ความยาวเสาสูงสุดที่ประมวลผลได้ | 14000 มม. |
| 3 | ความหนาแผ่นที่ใช้ได้ | 5 ~ 20 มม., วัสดุ Q235, Q355, Gr65 (ความหนาสูงสุดที่รับได้ 25 มม., โปรดดูหมายเหตุด้านบน) |
| 4 | จำนวนชุดลูกกลิ้งจับยึด | 3 ชุด |
| 5 | กำลังมอเตอร์ปั๊มไฮดรอลิก | 2.2+2.2+3 กิโลวัตต์ |
| 6 | กำลังมอเตอร์เซอร์โวสำหรับรถเข็นรูปตัววี | 7 กิโลวัตต์, ปรับความเร็วได้แบบไม่มีขั้นบันได |
| 7 | ระยะชักของลูกกลิ้งกดแนวตั้ง | 1600 มม. |
| 8 | ความสูงในการทำงาน (ฐานเสาถึงพื้น) | 800 มม. |
| 9 | ระบบเชื่อม | ชุดแหล่งจ่ายไฟเชื่อมแบบจมด้วยอาร์คคู่สามลวด กำลังไฟ DC: 250~1250A; กำลังไฟ AC: 250~1250A |
| 10 | ข้อมูลจำเพาะลวดเชื่อม | ลวดเดี่ยว φ4.0 มม. / ลวดคู่ 2*φ1.6 มม. |
| 11 | ความเร็วในการเคลื่อนที่ของหัวเชื่อม | 0.3 ~ 1.5 ม./นาที, ปรับความเร็วได้แบบไม่มีขั้นบันได |
| 12 | ทิศทางการเชื่อม | เชื่อมจากปลายเส้นผ่านศูนย์กลางใหญ่ไปยังปลายเส้นผ่านศูนย์กลางเล็ก |
| 13 | มาตรฐานการเชื่อม | ได้การเชื่อมด้านเดียวขึ้นรูปสองด้านภายใต้กระบวนการมาตรฐาน |
| 14 | น้ำหนักเครื่องจักรทั้งหมด | 23 ตัน |
| 15 | ขนาดโดยรวม (ย*ก*ส) | 31000 * 6600 * 6100 มม. |
| รายการข้อได้เปรียบ | คำอธิบายโดยละเอียด |
|---|---|
| การปรับอัตโนมัติด้วย CNC อัจฉริยะ | ระบบ CNC จะปรับแรงกดจับยึด ตำแหน่งลูกกลิ้ง และความเร็วรถเข็นโดยอัตโนมัติตามการเปลี่ยนแปลงเส้นผ่านศูนย์กลางเสา รักษาตะเข็บให้ปิดสนิทอย่างต่อเนื่องระหว่างการเชื่อม |
| การควบคุมไฮดรอลิกแบบซิงโครไนซ์ที่ยอดเยี่ยม | ระบบไฮดรอลิกและการควบคุมที่ปรับให้เหมาะสมรับประกันการซิงโครไนซ์สูงสำหรับลูกกลิ้งจับยึดด้านซ้าย ด้านขวา และตรงกลาง |
| การเสียรูปของเสาต่ำหลังการเชื่อม | ไม่มีการบิดเบี้ยวที่ตะเข็บเชื่อมที่เสร็จสมบูรณ์ ไม่จำเป็นต้องใช้คานงัดและการจัดแนวตะเข็บด้วยมือที่ทางออกของเครื่องหากกระบวนการขึ้นรูปต้นน้ำเป็นไปตามข้อกำหนด |
| การเชื่อมหัวจรดท้ายที่เสถียร | รถเข็นรูปตัววีควบคุมด้วยเซอร์โวช่วยให้การเชื่อมต่อเนื่องตั้งแต่หัวจรดท้ายเสา ลดความยาวของส่วนท้ายที่ยังไม่ได้เชื่อม |
| การออกแบบการจับยึดด้วยลูกกลิ้งสามชั้น | ชุดลูกกลิ้งกดสามชุดกระจายแรงกดบนพื้นผิว ลดรอยบุบและรอยขีดข่วนบนพื้นผิวเสา เหมาะสำหรับเสาทรงกลม ทรงแปดเหลี่ยม และทรงเรียว |
| การคืนรถเข็นอัตโนมัติที่รวดเร็ว | ฟังก์ชันการคืนรถด้วยมอเตอร์อย่างรวดเร็วสำหรับรถเข็นรูปตัววี ลดภาระงานของผู้ปฏิบัติงาน |
| อุปกรณ์นำทางตะเข็บด้านหลังแบบปรับได้ | โครงสร้างนำทางที่ปรับได้เอง ไม่ค่อยต้องมีการปรับเทียบด้วยมือระหว่างการผลิตอย่างต่อเนื่อง |
| การตรวจสอบการเชื่อมด้วยภาพ | กล้องที่ติดตั้งบนหัวเชื่อมส่งภาพตะเข็บไปยังหน้าจอควบคุมหลักเพื่อการติดตามและสังเกตตะเข็บได้ง่าย |
| บล็อกรองรับทองแดงภายในแบบระบายความร้อนด้วยน้ำ | ปรับปรุงการเจาะทะลุของการเชื่อมได้อย่างมากและรับประกันการขึ้นรูปตะเข็บที่สม่ำเสมอ |
| การหมุนอัตโนมัติสำหรับเสาสองตะเข็บ | กลไกยกและหมุนในตัวเพื่อหมุนเสาสองตะเข็บโดยอัตโนมัติสำหรับการเชื่อมครั้งที่สอง |
| การใช้งานง่าย | ต้องใช้ผู้ปฏิบัติงานเพียง 1 คนสำหรับวงจรการผลิตทั้งหมด |
| การกำหนดค่าการอัปเกรดที่เป็นทางเลือก | ระบบเครือข่ายการวินิจฉัยข้อผิดพลาดระยะไกลและการปรับพารามิเตอร์; ตู้ไฟฟ้าหุ้มฉนวนปรับอากาศ; ชุดอะไหล่ |
| รายการบริการ | รายละเอียดบริการ |
|---|---|
| ระยะเวลารับประกัน | รับประกันเครื่องจักรเต็มรูปแบบ 12 เดือน; รับประกันระยะยาวสำหรับมอเตอร์เซอร์โวหลัก, แหล่งจ่ายไฟเชื่อม และคอนโทรลเลอร์ CNC |
| การจัดหาอะไหล่ | จัดหาอะไหล่สึกหรอระยะยาวในราคาต้นทุนโรงงาน |
| บริการทางเทคนิคในต่างประเทศ | วิศวกรมืออาชีพพร้อมให้บริการติดตั้ง, ทดสอบการใช้งาน และฝึกอบรมผู้ปฏิบัติงานในต่างประเทศ |
| การสนับสนุนทางเทคนิคระยะไกล | การดีบักระยะไกลออนไลน์, การปรับพารามิเตอร์ และการแก้ไขปัญหา |
| เอกสารทางเทคนิค | คู่มือการใช้งานฉบับสมบูรณ์เป็นภาษาอังกฤษ, คู่มือการเชื่อม และวิดีโอฝึกอบรม |
| คำถาม | คำตอบมาตรฐาน |
|---|---|
| เครื่องเชื่อม HM1900/14000 สามารถประมวลผลเสาประเภทใดได้บ้าง? | เหมาะสำหรับเสาทรงกรวยยาว 14 เมตร, เสาทรงแปดเหลี่ยมและทรงหลายเหลี่ยม (โครงสร้างเปลือก 1/2/3) ช่วงเส้นผ่านศูนย์กลางที่ประมวลผลได้ 400~1900 มม., ความหนาที่ใช้ได้ 5~20 มม. |
| เครื่องนี้รองรับการเชื่อมอัตโนมัติสำหรับเสาทรงแปดเหลี่ยมสองตะเข็บหรือไม่? | ใช่ หลังจากเชื่อมตะเข็บแรกเสร็จแล้ว ชั้นวางลูกกลิ้งยกจะยกและหมุนเสาโดยอัตโนมัติเพื่อให้การเชื่อมตะเข็บที่สองโดยไม่ต้องโหลดใหม่ |
| จำเป็นต้องมีการเชื่อมเสริมผิวหน้าเพิ่มเติมสำหรับแผ่นหนาเกิน 20 มม. หรือไม่? | แรงจับยึดของเครื่องรองรับวัสดุได้ถึง 25 มม. แต่สำหรับชิ้นงานที่ต้องการการเจาะทะลุสูงภายใน 20~25 มม. อาจมีปริมาณโลหะหลอมเหลวไม่เพียงพอ เราขอแนะนำให้เพิ่มการเชื่อมเสริมผิวหน้าแบบจมหลังจากการเชื่อมหลัก |
