| รายการ | รายละเอียด |
|---|---|
| ชื่อสินค้า | ตัดเป็นเส้นยาว |
| แบบอย่าง | CTL12×1600 |
| วัสดุการประมวลผล | เหล็ก Q235, Q355, Q460, ความแข็งแรงของผลผลิต ≤460Mpa |
| ฟังก์ชั่นการประมวลผล | การคลายขดลวดเหล็ก, การปรับระดับ, การตัดขวางแบบ CNC ที่มีความยาวคงที่, การเรียงซ้อน |
| โหมดการทำงาน | การเชื่อมโยงอัตโนมัติเต็มรูปแบบ / การควบคุมยูนิตเดี่ยวแบบแมนนวล |
| อุตสาหกรรมที่เกี่ยวข้อง | เสาไฟถนน เสาสูง ผลิตโครงสร้างเหล็ก |
| ตัวเลือกที่ปรับแต่งได้ | ขนาดแท่นซ้อน อุปกรณ์จัดระเบียบวัสดุ |

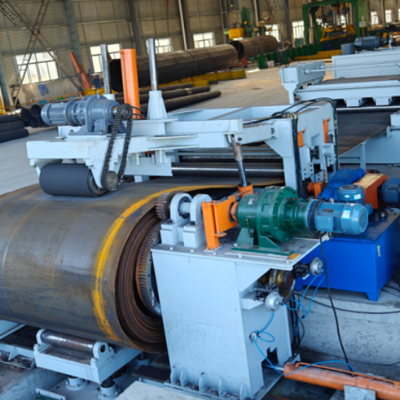

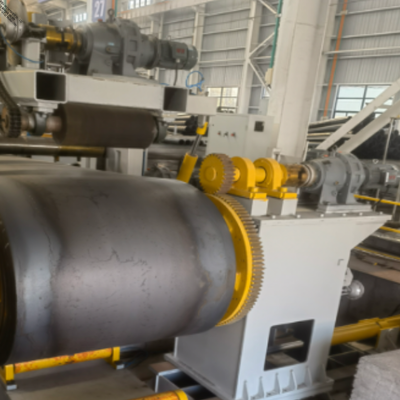

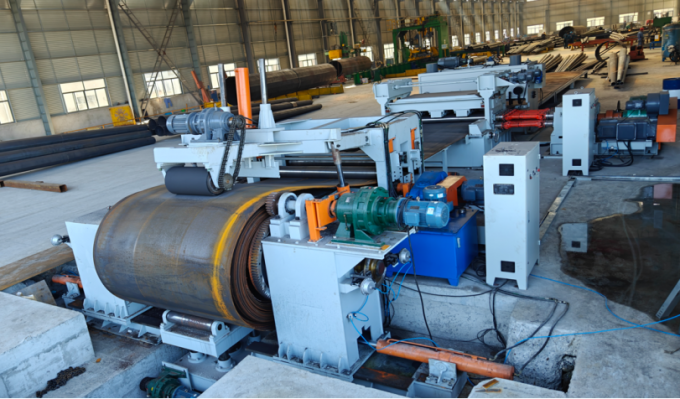

เส้นตัดตามความยาว CTL12×1600 ได้รับการออกแบบมาเป็นพิเศษสำหรับการประมวลผลเหล็กม้วนให้เป็นแผ่นแบนสี่เหลี่ยม โดยดำเนินการขั้นตอนต่อเนื่องให้เสร็จสิ้น รวมถึงการแยกส่วน การปรับระดับ และการตัดขวางที่มีความยาวคงที่ สายการผลิตทั้งหมดสามารถหยุดกรอม้วนเหล็กที่เหลือได้อย่างสะดวกเพื่อเปลี่ยนการผลิตแผ่นขนาดต่างๆ

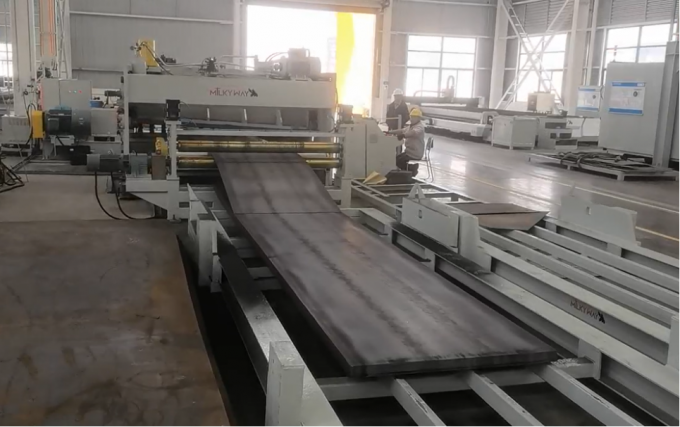

ใช้การควบคุม CNC อัตโนมัติเต็มรูปแบบ ผู้ปฏิบัติงานจำเป็นต้องตั้งค่าความยาวแผ่นและปริมาณการตัดบนหน้าจอสัมผัสเท่านั้น มีความเร็วในการผลิตที่รวดเร็ว ช่วยประหยัดค่าแรงได้อย่างมาก จำเป็นต้องมีผู้ปฏิบัติงานเพียงคนเดียว และลดการสัมผัสระหว่างพนักงานกับแผ่นเหล็กให้เหลือน้อยที่สุดเพื่อความปลอดภัยในการปฏิบัติงาน
| เลขที่ | รายการ | ข้อมูลจำเพาะ |
|---|---|---|
| 1 | วัสดุแปรรูป | Q235, Q355, Q460, σs ≤ 460Mpa |
| 2 | ช่วงความหนาของวัสดุ | 5 ~ 12 มม |
| 3 | ช่วงความกว้างของวัสดุ | 800 ~ 1500 มม |
| 4 | เส้นผ่านศูนย์กลางภายนอกคอยล์เหล็ก | Φ800 ~ Φ2000 มม |
| 5 | เส้นผ่านศูนย์กลางภายในคอยล์เหล็ก | Φ500 ~ Φ760 มม |
| 6 | น้ำหนักคอยล์สูงสุด | 30 ตัน |
| 7 | การตัดความยาวคงที่ | 2000 ~ 6000 มม |
| 8 | ความเร็วการปรับระดับสูงสุด | 15 ม./นาที |
| 9 | เส้นผ่านศูนย์กลางลูกกลิ้งปรับระดับ / ระยะพิทช์ | Φ180 มม. / 215 มม |
| 10 | วัสดุลูกกลิ้งปรับระดับ | 40Cr |
| 11 | แหล่งจ่ายไฟเข้า | 415V / 50Hz, 3 เฟส |
| 12 | ครอบครองพื้นที่ชั้น | ประมาณ 19 ม. (ย) × 7.7 ม. (ก) |
| รายการข้อได้เปรียบ | คำอธิบาย |
|---|---|
| ฟังก์ชั่นบูรณาการ | ตระหนักถึงการ decoiling การปรับระดับ การตัดความยาวคงที่ และการเรียงซ้อนในบรรทัดเดียว รองรับการกรอกลับคอยล์เพื่อเปลี่ยนข้อกำหนดแผ่นที่แตกต่างกัน |
| การควบคุมซีเอ็นซีความแม่นยำสูง | การวัดความยาวคงที่ของเอ็นโค้ดเดอร์ การตั้งค่าความยาวการตัดและปริมาณตามต้องการผ่านหน้าจอสัมผัส |
| ประสิทธิภาพการปรับระดับที่ยอดเยี่ยม | ลูกกลิ้งปรับระดับแบบแอคทีฟ 9 ตัว คลายความเค้นภายในแผ่นได้อย่างเต็มที่ ความเรียบที่มั่นคง |
| ประสิทธิภาพการผลิตสูง | การผลิตอัตโนมัติอย่างต่อเนื่อง ความเร็วในการทำงานที่รวดเร็ว ลดต้นทุนการผลิตที่ครอบคลุม |
| ใช้งานง่าย | ต้องการโอเปอเรเตอร์เพียงรายเดียวเท่านั้น ลดการสัมผัสโดยตรงกับแผ่นเหล็กเพื่อความปลอดภัยที่สูงขึ้น |
| การกำหนดค่าที่ยืดหยุ่น | แพลตฟอร์มซ้อนและอุปกรณ์จัดระเบียบสามารถปรับแต่งตามความต้องการในการผลิตเสาไฟ |
| การป้องกันความปลอดภัยที่เชื่อถือได้ | ปุ่มหยุดฉุกเฉินแบบเต็มบรรทัด การป้องกันลูกโซ่สำหรับแต่ละส่วนการประมวลผล |
| รายการบริการ | รายละเอียดบริการ |
|---|---|
| ความคุ้มครองการรับประกัน | รับประกันสายเต็ม 12 เดือน; การรับประกันบริการที่ยาวนานสำหรับมอเตอร์หลักและตัวลดความเร็ว |
| การจัดหาอะไหล่ | จัดหาอะไหล่สวมใส่ระยะยาวในราคาโรงงาน |
| บริการต่างประเทศ | วิศวกรที่พร้อมสำหรับการติดตั้ง การว่าจ้าง และการฝึกอบรมผู้ปฏิบัติงานในต่างประเทศ |
| การสนับสนุนระยะไกล | การดีบักระยะไกลแบบออนไลน์และคำแนะนำทางเทคนิค |
| เอกสาร | คู่มือการใช้งานภาษาอังกฤษและเอกสารการฝึกอบรมการปฏิบัติงานฉบับสมบูรณ์ |
| คำถาม | คำตอบ |
|---|---|
| แผ่นเหล็กความหนาและความกว้างใดที่สามารถตัดตามความยาวเส้น CTL12×1600 นี้ได้ | เหมาะสำหรับเหล็กม้วนกว้าง 800~1500 มม. หนา 5~12 มม. น้ำหนักม้วนสูงสุด 30 ตัน ช่วงความยาวตัด 2000~6000 มม. |
| เราสามารถหยุดเส้นและกรอเหล็กม้วนที่เหลือได้หรือไม่? | ใช่. รถเข็นโหลดได้รับการออกแบบให้มีโครงสร้างลูกกลิ้งป้องกันการหลวม สายการผลิตทั้งหมดสามารถหยุดและย้อนกลับขดลวดที่เหลือเพื่อเปลี่ยนข้อกำหนดการผลิตอื่น ๆ |
| เส้นตัดตามความยาวนี้เหมาะสำหรับการผลิตเสาไฟถนนหรือไม่? | อย่างแน่นอน. สามารถปรับแต่งความยาวซ้อนสูงสุดให้ตรงกับแผ่นเสาไฟที่ยาวที่สุดของคุณได้ มีการใช้กันอย่างแพร่หลายสำหรับการตัดแผ่นดิบของเสาโคมไฟแบบเรียวและเหลี่ยม |
