| รายการ | รายละเอียด |
|---|---|

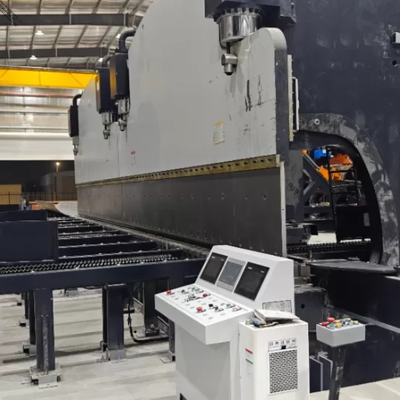

| ชื่อสินค้า | CNC Tandem Hydraulic Press Brake / Double Linkage Light Pole Bending Machine เครื่องบิดขั้วไฟฟ้า |
| รุ่น | 2-WE67K-650/7000 |
| การใช้งานหลัก | สร้างเสาไฟบนถนน, โมโนโปลิคการสื่อสาร และเสาไฟบนทางด่วน |
| สาเหตุ | จางซึ, จีน |
| MOQ | 1 ชุด |
| ความดันแบบมาตรฐาน | 380V 50Hz ปรับแต่งได้ |
| ลูกค้าเป้าหมาย | โรงงานสแตนเลส สายไฟ โมโนโปโลและสายการผลิตเสาสูง |
| การตั้งค่าแกนหลัก | ระบบ CNC 2 แกน ระบบไฮดรอลิกไฟฟ้า ระบบไฮดรอลิกสมอง ตู้ควบคุมไฟฟ้าครบครัน |
| ไม่ ไม่ | รายการ | หน่วย | มูลค่า |
|---|---|---|---|
| 1 | ประเภทเครื่อง | - | เครื่องบรางบรางบรางบรางบรางบราง CNC |
| 2 | จํานวนกําลังแรงงานชื่อ | ตัน | 2×650 |
| 3 | ความยาวของโต๊ะทํางานเดียว | mm | 7000, ความยาวรวมที่เชื่อมโยง 14000 |
| 4 | ระยะทางระหว่าง 2 หลังคอนโดข้าง | mm | 5600 |
| 5 | ความลึกของคอ | mm | 1500 |
| 6 | ความสูงการเปิดสูงสุด | mm | 1200 |
| 7 | แรมสตรอค | mm | 320 |
| 8.1 | ความเร็วลดเร็ว | mm/s | 70 |
| 8.2 | ความเร็วในการบิด | mm/s | 7.5 |
| 8.3 | ความเร็วการกลับ | mm/s | 75 |
| 9 | พลังงานของมอเตอร์ปั๊มหลัก | กิโลวัตต์ | 2×45 |
| 10 | เครื่องควบคุม CNC | - | ระบบ 2 แกนนําเข้า ระบบ Y1+Y2 แกนสอง + ระบบบานกลไก |
| 11 | สถานะไฟฟ้าประจํากระเป๋า | - | อะไหล่ไฟฟ้าครบวงจรประเภทอุตสาหกรรม |
| 12 | ประเภทปริมณฑล | - | ปรางน้ํามันนําเข้าทนทานการสวม |
| 13 | มาตรฐานปั๊มไฮดรอลิก | - | ปั๊มไฮดรอลิกแรงดันสูงที่มั่นคง |
| 14 | มาตรฐานแวนไฮดรอลิกหลัก | - | วาล์วสัดส่วนไฟฟ้าไฮดรอลิกความแม่นยําสูง |
| 15 | มาตรฐานการกํากับเส้นตรง | - | ระดับความแม่นยําสูง Long Stroke Grating Ruler |
| 16 | น้ําหนักสุทธิของเครื่องเดียว | กก | 80000, รวม 160000 |
| 17 | ขนาดรวม L × W × H | mm | 30000×3900×6000 (รวมกับเครื่องให้อาหารด้านหน้าและด้านหลัง + อุปกรณ์ลดด้านข้าง) |
| 18 | ความสูงของพื้น | mm | 4500 |
| 19 | รูปแบบการขนส่ง | - | การแยกสินค้าออกเป็นส่วนแบ่ง; วิศวกรของเราจะไปต่างประเทศสําหรับการประกอบและการเปิดใช้งานในสถานที่ |
| เลขลําดับ | รายละเอียด |
|---|---|
| 1.1 | ตัวถือกระแทกแบบมาตรฐานหนา 18 มิลลิเมตรสําหรับไม้กรงถนนทั่วไป ความยาวรวม 14 ม |
| 1.2 | R2 ชุดการเจาะสําหรับ min Φ60 สายไฟสี่เหลี่ยมกระดุมความยาว 14m |
| 1.3 | ปรับระดับล่างทั่วไป, ความยาวรวม 14m |
| 1.4 | 7 ครั้งสร้างหม้อเสาโคนิคแบบคอนิกส์แบบคอนิกส์ อัตราการคัดส่วน: 11/1000 (Φ60~236) & 13/1000 (Φ60~268) ความหนาผนังเสาที่ใช้ได้: 3 ~ 4 มิลลิเมตร, โครงสร้างแยกส่วน, ความยาวรวม 16m |
| 1.5 | เครื่องแข็งแกร่งสําหรับทั้งสองด้านของตัวถือพังด้านบน ความยาว 14m |
| 1.6 | หนา 40 มิลลิเมตร ผู้ถือพ็องช์แรงสําหรับการผลิตหมึกสูงและโมโนโปล ความยาว 14m |
| 1.7 | R5 ชุดเจาะพิเศษสําหรับม้าสูงและมโนโปลีผนังหนา ความยาว 14m |
| 1.8 | ใส่กลาง ด้านล่าง die 60 × 100 สําหรับเสาแปดเหลี่ยม, บันทึกการปรับฐาน die, ความยาว 14m |
| 1.9 | ระบบลดฝั่งเสาแบบผลักแรงหนัก |
| 1.10 | ระบบอาหารด้านหน้าและด้านหลังแบบมอเตอร์ (8 ชุดรวม: 4 ชุดด้านหน้า + 4 ชุดด้านหลัง) การควบคุมความเร็วแบบอิสระแบบสองแบบเร็ว/ช้า เพื่อการตั้งตําแหน่งแผ่นที่แม่นยํา |
| 1.11 | ตู้ไฟฟ้ากันความร้อน พร้อมเครื่องปรับอากาศอุตสาหกรรม |
| 1.12 | ระบบเย็นอากาศถังน้ํามัน |
| 1.13 | ชุดอะไหล่ครบถ้วนสําหรับเบรคกด 650 ตัน |
| 1.14 | ระบบอาหารและบิดอัตโนมัติประเภทหนึ่ง ประกอบด้วยสแตนเลสแผ่นด้านล่าง roller rack, CNC หน่วยอาหารด้านหน้าและด้านหลัง & หน่วยตําแหน่งด้านข้าง เหมาะสําหรับเสาแปดเหลี่ยมและหลายเหลี่ยม ไม่เหมาะสําหรับเสาทรงโคนเล็ก ๆ |
| รายการการทํางาน | คําอธิบายรายละเอียด |
|---|---|
| การควบคุมซินโครโนมแบบสองแกน Y1/Y2 | กําหนดระดับการใช้งาน |
| กรอบผสมผสานที่แข็งแรงมาก | กรอบบูรณาการรวมกับถังน้ํามัน, โต๊ะทํางาน, บ้านข้างและ ram, ความสามารถรับภาระที่ดีและต่อต้านการปรับปรุง |
| ระบบการสynchronization สัดส่วนไฟฟ้า-ไฮดรอลิกความแม่นยําสูง | การขัดขัดภายในที่ต่ํา, การขับเคลื่อนไฟฟ้าแม่เหล็กที่มีปฏิกิริยาสูง, พลังผลิตต่อเนื่องที่มั่นคงสําหรับการเคลื่อนไหวของ ram |
| การออกแบบเครือข่ายที่อิสระ | กําหนดการที่ติดตั้งบน C รูปแบบบราคเกต แทนที่กระเป๋าเครื่อง, ข้อมูลการวัดจะไม่ถูกรบกวนโดยกรอบบิดระหว่างการกด |
| การควบคุมการเชื่อมโยงคู่เครื่องจักรแบบแม่นยํา | เปลี่ยนไปสู่โหมดซินครอนบนแผ่นเครื่องหลัก; ระบบ CNC รวมสัญญาณตําแหน่งของสองหน่วยเพื่อร่วมกันเร็วลง, ความเร็วการสลับ, การบิด & ความเร็วการกลับ |
| ระบบ CNC อัจฉริยะหลายภาษา | อัตโนมัติคํานวณความจุโค้ง, จุดตายและความเร็วการสลับตําแหน่ง; รองรับการโน้ม ram น้อยสําหรับความต้องการโค้งที่กําหนดเองพิเศษ |
| ระบบการนํา การวัด และระบบปรับสมดุลแบบไฮดรอลิก | ความแม่นยําในการปั้นที่มั่นคงสําหรับชิ้นงานความยาวเต็มและงานบิดแบบแปลก |
| ค่าตอบแทนสําหรับเครื่องทํางาน | อัตโนมัติอัตโนมัติการปรับเปลี่ยนการโค้งของโต๊ะทํางานภายใต้ภาระหนักเพื่อรับประกันความแม่นยําของเสาเสร็จ |
| ไฮดรอลิกซิลินเดอร์ที่รักษาด้วยความร้อนที่ทนทานต่อการสวมใส่ | ผลการเลื่อนตัวเองที่ดี อัตราการล้มเหลวต่ํา และอายุการใช้งานยาว |
| การสนับสนุนการปรับแต่งแบบยืดหยุ่น | สีสีเครื่องและทิศทางการให้อาหารวัสดุสามารถปรับได้อย่างอิสระตามการวางแผนโรงงานของลูกค้า |
| ประเภทเสา | สถานการณ์การประมวลผล |
|---|---|
| สายไฟถนนกระชับ | โหลดเหล็กยาว 14 เมตร |
| ตะกอนไฟสี่เหลี่ยมและหลายเหลี่ยม | การสร้างมุมแม่นยําแบบแปดเหลี่ยมพิเศษ |
| สายพานสูงขนาดใหญ่ | การบิดแบบทันเดมภาระหนักสําหรับไม้ไฟทางด่วนขนาดใหญ่ |
| โมโนโปลิคการสื่อสาร / 5G สมาชิกสมาร์ทโพล | การบิดและการสร้างแผ่นเหล็กผนังหนา |
| สายไฟทรงโคน | การผลิตหม้อคอนเฟิร์ม 7 ช่อง |
| รายการบริการ | เนื้อหาของบริการ |
|---|---|
| ระยะเวลาการรับประกัน | การรับประกันเครื่องจักรครบวงจร 12 เดือน; การรับประกันฟรี 24 เดือนสําหรับกระบอกไฮดรอลิก, ปั๊ม, วาล์วและ CNC เครื่องควบคุม |
| จําหน่ายอะไหล่ | จําหน่ายชิ้นส่วนสํารองอันเปราะบางเดิมในระยะยาว ในราคาโรงงาน |
| บริการเทคนิคต่างประเทศ | วิศวกรมืออาชีพที่พร้อมสําหรับการแนะนําการถอดรหัสในต่างประเทศ การประกอบในสถานที่ การใช้งานและการฝึกอบรมผู้ใช้งาน |
| การสนับสนุนออนไลน์ทางไกล | การสนับสนุนการแก้ไขปัญหาทางเทคนิค 24 / 7 |
| เอกสารแนบ | คู่มือการใช้งานภาษาอังกฤษครบถ้วน คู่มือปารามิเตอร์โค้ง และวิดีโอการฝึกปฏิบัติการ |
| คําถาม | คําตอบตามมาตรฐาน |
|---|---|
| ความยาวในการบิดสูงสุดของเบรค 2-WE67K-650/7000 | เครื่องจักรเดียวขนาด 7000 มิลลิเมตร 2 เครื่องทํางานร่วมกัน ความยาวการโค้งที่มีประสิทธิภาพรวมถึง 14 เมตร เหมาะสมอย่างสมบูรณ์แบบกับเสาถนนยาว โมโนโปลสื่อสาร และเสาเสาสูงขนาดใหญ่ |
| ผมสามารถปรับเปลี่ยนสีพื้นผิวของเครื่องและทิศทางการให้อาหารการผลิตได้หรือไม่? | ใช่, สีเครื่องสีและการจัดวางอาหารวัสดุสามารถปรับแต่งได้อย่างเต็มที่เพื่อเข้ากับพื้นที่โรงงานและการไหลเวียนการผลิตของคุณ |
| เครื่องบิดทันเดมหนักนี้ มีโครงสร้างแกนอะไรบ้าง | มันพร้อมกับระบบ CNC สองแกนนําเข้า ระบบไฮดรอลิกไฟฟ้าสัดส่วนไฮดรอลิกแม่นยําสูง และส่วนประกอบการควบคุมไฟฟ้าอุตสาหกรรมที่สมบูรณ์แบบทันคงสําหรับการผลิตภัณฑ์หนักระยะยาว. |
