| รายการ | รายละเอียด |
|---|---|
| ชื่อสินค้า | CNC Tandem Hydraulic Press Brake / เครื่องดัดเสาไฟแบบ Double Linkage |
| แบบอย่าง | 2-WE67K-400/7000 |
| แอปพลิเคชันหลัก | ดัดเสาไฟถนน เสาแปดเหลี่ยม เสาทรงกรวยเรียว และเสาเสาสูงบนทางหลวง |
| ต้นทาง | มณฑลเจียงซูประเทศจีน |
| ขั้นต่ำ | 1 ชุด |
| แรงดันไฟฟ้ามาตรฐาน | 380V 50Hz ปรับแต่งได้ |
| ลูกค้าเป้าหมาย | โรงงานผลิตเสาไฟ, สายการผลิตเหล็กโมโนโพล |
| การกำหนดค่าหลัก | ระบบ CNC Delem DA53T, ชิ้นส่วน Schneider Electric |

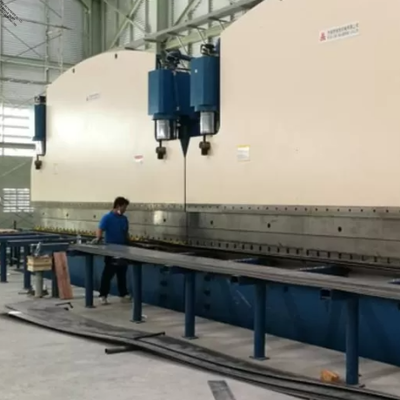

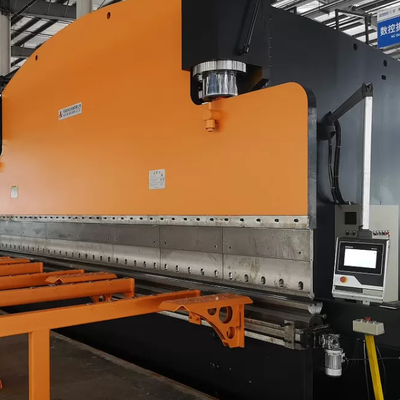

2-WE67K-400/7000 การเชื่อมโยงคู่ CNC ตีคู่เบรกกดไฮดรอลิกประกอบด้วยเครื่องดัดเดี่ยว 400 ตันสองตัวที่ทำงานพร้อมกัน ความยาวการดัดที่มีประสิทธิภาพโดยรวมถึง 14 เมตร ปรับแต่งเป็นพิเศษสำหรับเสาไฟถนนเรียวขนาดยาว เสาแปดเหลี่ยม และเสาเสาสูงขนาดใหญ่ ติดตั้งคอนโทรลเลอร์ CNC Delem DA53T ของเนเธอร์แลนด์พร้อมการควบคุมแกน Y1/Y2 และระบบชดเชยยอดตารางเชิงกล ชิ้นส่วนไฟฟ้าหลัก French Schneider อุปกรณ์เสริมแบรนด์ดังระดับโลกทั้งหมดรับประกันการทำงานที่มั่นคงในระยะยาว รองรับแม่พิมพ์ดัดงอเสาไฟแบบกำหนดเองหลายแบบ ระบบขนถ่ายด้านข้าง เส้นดัดป้อนแผ่นอัตโนมัติ และฟังก์ชันวินิจฉัยข้อผิดพลาดจากระยะไกล โซลูชันครบชุดสำหรับการผลิตเสาโคมไฟ
| เลขที่ | รายการ | หน่วย | ค่าพารามิเตอร์ |
|---|---|---|---|
| 1 | ประเภทเครื่อง | - | เครื่องกดเบรก CNC แบบซิงโครนัสแบบหลายเครื่อง Tandem Electro-hydraulic |
| 2 | กำลังงานที่กำหนด | ตัน | 2×400 |
| 3 | ความยาวโต๊ะทำงานเดี่ยว | มม | 7000 ความยาวการเชื่อมโยงทั้งหมด 14000 |
| 4 | ระยะห่างระหว่างสองเฟรม | มม | 5600 |
| 5 | ความลึกของลำคอ | มม | 950 |
| 6 | ความสูงเปิดสูงสุด | มม | 970 |
| 7 | รามสโตรก | มม | 320 |
| 8.1 | ความเร็วลงอย่างรวดเร็ว | มิลลิเมตร/วินาที | 60 |
| 8.2 | ความเร็วการดัดงอในการทำงาน | มิลลิเมตร/วินาที | 7 |
| 8.3 | ความเร็วกลับ | มิลลิเมตร/วินาที | 60 |
| 9 | กำลังมอเตอร์ปั๊มหลัก | กิโลวัตต์ | 2×30 |
| 10 | คอนโทรลเลอร์ซีเอ็นซี | - | Delem DA53T (เนเธอร์แลนด์) แกน Y1/Y2 + ระบบครอบฟันแบบกลไก |
| 11 | การชดเชยตาราง | - | ระบบครอบฟันแบบกลไก |
| 12 | ยี่ห้อซีลกระบอก | - | แบรนด์ที่มีชื่อเสียง |
| 13 | ยี่ห้อวาล์วไฮดรอลิก | - | แบรนด์ดังจากเยอรมัน |
| 14 | ยี่ห้อปั๊มไฮโดรลิค | - | แบรนด์สหรัฐอเมริกา |
| 15 | แบรนด์ตัวเข้ารหัสเชิงเส้น | - | ฟาการ์, สเปน |
| 16 | ส่วนประกอบไฟฟ้าหลัก | - | ชไนเดอร์, ฝรั่งเศส |
| 17 | น้ำหนักสุทธิของเครื่องเดียว | กก | 50,000 รวม 100,000 กก |
| 18.1 | ขนาดโดยรวมของเครื่องเดียว L×W×H | มม | 7200×2710×5696 |
| 18.2 | ความสูงของพื้นเหนือพื้นดิน | มม | 4500 |
| 18.3 | ความยาวรวมพร้อมอุปกรณ์ขนถ่ายด้านข้าง | มม | 17500 |
| 18.4 | ความกว้างโดยรวมพร้อมการรองรับวัสดุด้านหน้า | มม | 4040 |
| 19 | วิธีการบรรจุส่งออก | - | การแยกชิ้นส่วนบรรจุภัณฑ์สำหรับการขนส่งทางทะเล |
| หมวดหมู่ | รายละเอียด |
|---|---|
| กับ | ที่วางเครื่องมือด้านบนหนา 18 มม. 1 ชุดสำหรับเสาไฟถนน ความยาวแม่พิมพ์รวม 14 ม |
| ตัวเลือกที่ 1 | แม่พิมพ์เฉพาะเสาไฟแปดเหลี่ยม, แม่พิมพ์แปดเหลี่ยมเรียว OD ขั้นต่ำ 60 มม., ความยาว 14 ม. |
| ตัวเลือกที่ 2 | ชุดแม่พิมพ์ก้น Multi-V สำหรับเสาแปดเหลี่ยมและเสาเสาสูง สเปค 150×150 ยาว 14 ม. |
| ตัวเลือกที่ 3 | ขึ้นรูปเสาทรงกรวยเรียวสองเท่า 7 ครั้ง อัตราส่วนเรียว:11/1000(Φ60~236) และ 13/1000(Φ60~268) ความหนาของผนังเสาที่ใช้บังคับ: 3 ~ 4 มม. โครงสร้างการแยกส่วน ความยาวแม่พิมพ์รวม 16 ม |

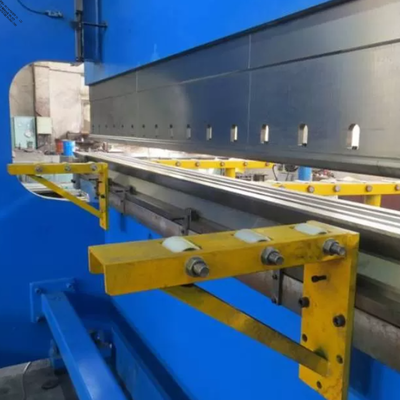

| ตัวช่วยมาตรฐาน | 2 ชุดรองรับแม่พิมพ์ทรงกรวยด้านบนยาว 6.5 ม. สำหรับทั้งสองด้านของที่ยึดด้านบน |
| ตัวเลือกที่ 5 | ระบบขนถ่ายด้านข้างเสาไฟแบบกด |
| ตัวเลือกที่ 6 | การวินิจฉัยข้อผิดพลาดระยะไกลและฟังก์ชันการปรับพารามิเตอร์ระยะไกล |

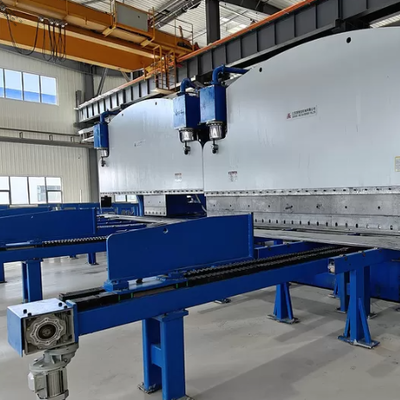

| ตัวเลือก 7 | ระบบการผลิตดัดเสาไฟอัตโนมัติเต็มรูปแบบ รวมถึงรถเข็นจาน เครนขนถ่าย ชั้นวางลูกกลิ้งด้านข้าง ระบบป้อน CNC อุปกรณ์กำหนดตำแหน่ง ชั้นวางขนถ่ายแบบขยาย และโครงจัดเก็บเสาสำเร็จรูป |
| ตัวเลือกที่ 8 | ชุดอะไหล่ครบชุดสำหรับเบรกกด 400 ตัน |
| จุดประสิทธิภาพ | คำอธิบายข้อดีโดยละเอียด |
|---|---|
| การควบคุมแบบซิงโครนัสแกน Y คู่ | ไม้บรรทัดตะแกรงเชิงเส้นที่ติดตั้งทั้งสองด้านของ ram ไปจนถึงสัญญาณตำแหน่งป้อนกลับแบบเรียลไทม์ การควบคุมกระบอกไฮดรอลิกสองตัวที่แม่นยำ |
| เฟรมอินทิกรัลที่มีความแข็งสูง | โครงสร้างเชื่อมประกอบด้วยถังน้ำมัน โต๊ะทำงาน ตัวเรือนด้านข้างและตัวกระทุ้ง ความสามารถในการรับน้ำหนักและการป้องกันการเสียรูปที่แข็งแกร่ง |
| ระบบซิงโครไนซ์ตามสัดส่วนด้วยไฟฟ้าไฮดรอลิก | ใช้วาล์วสัดส่วนเยอรมัน การตอบสนองที่มั่นคง แรงเสียดทานทางกลเล็ก ๆ แรงส่งออกที่มั่นคงอย่างต่อเนื่อง |
| การออกแบบการติดตั้งตะแกรงอิสระ | เซ็นเซอร์แรสเตอร์จับจ้องอยู่ที่ฉากยึดรูปตัว C แทนกรอบด้านข้าง ข้อมูลการวัดจะไม่ได้รับผลกระทบจากการโก่งตัวของเฟรมระหว่างการดัดงอ |
| การควบคุมแบบซิงโครนัสของการเชื่อมโยงเครื่องจักรคู่ | สลับไปที่โหมดตีคู่บนแผงเครื่องหลัก Delem CNC รวมสัญญาณเครื่องจักรสองตัวเข้าด้วยกัน ควบคุมการลงอย่างรวดเร็ว การเปลี่ยนความเร็ว การดัด & ความเร็วย้อนกลับอย่างแม่นยำสำหรับการเชื่อมโยงแบบซิงโครนัส |
| ระบบ CNC Delem อัจฉริยะ | อินเทอร์เฟซการทำงานหลายภาษา คำนวณน้ำหนักการดัดอัตโนมัติ จุดตาย และตำแหน่งการเปลี่ยนความเร็ว รองรับการเอียงขนาดเล็กของ RAM สำหรับความต้องการการดัดแบบพิเศษ |
| ระบบนำทางและปรับสมดุลเสริมที่สมบูรณ์ | ตรงกับความต้องการในการประมวลผลชิ้นงานที่ยาวและการดัดงอแบบเยื้องศูนย์ รับประกันความแม่นยำในการดัดที่สม่ำเสมอตลอดความยาวแผ่นทั้งหมด |
| การชดเชยยอดตารางเครื่องกล | ชดเชยการโก่งตัวของโต๊ะทำงานโดยอัตโนมัติภายใต้ภาระหนัก ช่วยให้มั่นใจในความแม่นยำในการขึ้นรูปเสาสำเร็จรูปที่สม่ำเสมอ |
| กระบอกไฮดรอลิกทนต่อการสึกหรอ | การอบชุบด้วยความร้อนที่พื้นผิว การหล่อลื่นที่ดี อายุการใช้งานที่ยาวนาน และอัตราความล้มเหลวต่ำ |
| ประเภทชิ้นงาน | วัตถุประสงค์ในการประมวลผล |
|---|---|
| เสาไฟถนนทรงเรียว | การดัดแผ่นยาว ขึ้นรูปขั้นตอนเดียวสำหรับเสาสูง 14 ม |
| เสาไฟแปดเหลี่ยม | การขึ้นรูปแม่พิมพ์แปดเหลี่ยมแบบพิเศษ ความแม่นยำของมุมสม่ำเสมอ |
| เสาเสาสูงทางหลวง | การดัดเชื่อมรับน้ำหนักมากสำหรับเสาขนาดใหญ่ที่มีผนังหนา |
| เสาโมโนโพลทรงกรวย / เสาสื่อสาร 5G | การจับคู่แม่พิมพ์ขึ้นรูป 7 รอบแบบเรียวคู่ |
| รายการบริการ | เนื้อหาเฉพาะ |
|---|---|
| ระยะเวลาการรับประกัน | รับประกันเครื่องเต็ม 12 เดือน; 24 เดือนสำหรับวาล์วไฮดรอลิก ปั๊ม มอเตอร์ และระบบ CNC |
| การจัดหาอะไหล่ | การจัดหาชิ้นส่วนอะไหล่เดิมที่มีช่องโหว่ในระยะยาวในราคาโรงงาน |
| บริการต่างประเทศ | วิศวกรที่พร้อมสำหรับการติดตั้ง การว่าจ้าง และการฝึกอบรมผู้ปฏิบัติงานในต่างประเทศ |
| การสนับสนุนออนไลน์ | รองรับวิดีโอและการวินิจฉัยออนไลน์ระยะไกลทุกวันตลอด 24 ชั่วโมง (ติดตั้งฟังก์ชันเสริมไว้ล่วงหน้าแล้ว) |
| เอกสารแนบ | คู่มือการใช้งานภาษาอังกฤษฉบับเต็ม บทแนะนำเกี่ยวกับพารามิเตอร์การดัดงอ และวิดีโอการใช้งาน |
| คำถาม | คำตอบ |
|---|---|
| 1. ความยาวในการดัดงอสูงสุดที่เบรกกดคู่นี้สามารถดำเนินการได้คือเท่าใด | เครื่องจักรขนาด 7000 มม. สองเครื่องทำงานพร้อมกัน ความยาวในการดัดงอที่มีประสิทธิภาพรวมสูงถึง 14 เมตร เหมาะอย่างยิ่งสำหรับเสาไฟถนนแบบยาวและเสาเสาสูง |
| 2. เครื่องดัดนี้ใช้ชิ้นส่วนหลักของแบรนด์อะไร? | ระบบซีเอ็นซีหลักคือเนเธอร์แลนด์ Delem DA53T, ตัวเข้ารหัสเชิงเส้นสเปน FAGAR, ชิ้นส่วนไฟฟ้า France Schneider, แบรนด์ชั้นนำที่มีชื่อเสียงระดับโลกทั้งหมด |
| 3. เครื่องนี้สามารถสร้างเสาไฟเรียวและแปดเหลี่ยมได้หรือไม่? | ใช่ เราจัดหาแม่พิมพ์แยกส่วนที่ตรงกันสำหรับเสาแปดเหลี่ยมและเสาทรงกรวยที่เรียวสองเท่า 7 ครั้ง ความหนาของผนังอยู่ระหว่าง 3–4 มม. สำหรับการผลิตเสาโคมไฟ |
