เครื่องตัดประตู CNC laser light pole, MODEL: LDC-350/2000
เครื่องตัดประตูไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าแบบ LDC-350/2000
(适合圆杆,??杆สําหรับกลม, กระดานทรงโคลม, กระดานทรงแปดเหลี่ยม และกระดานทรงหลายเหลี่ยม)
การใช้งาน:

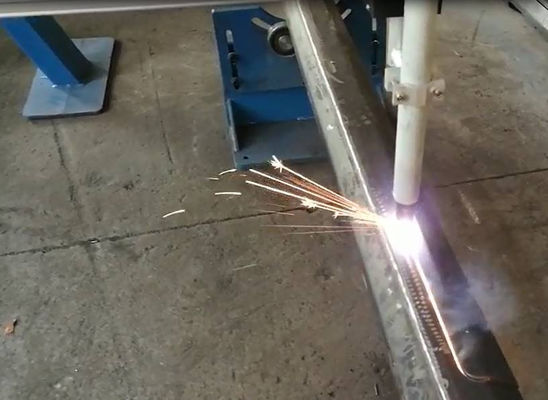

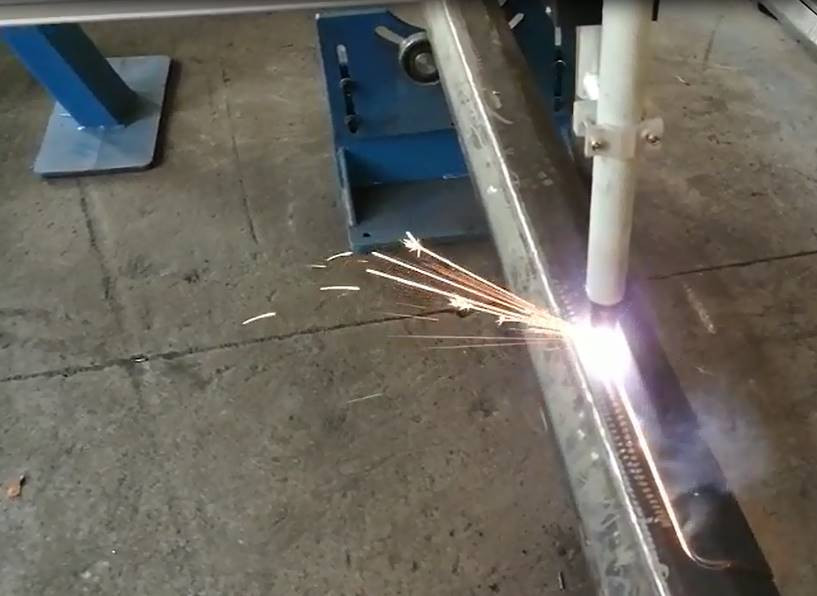

มันเหมาะสําหรับโคลนโคลน, โคลนกลม, โคลนไฟ octagonal ประตู CNC การตัด, การตัดรูปร่างสามารถเป็นใด ๆ ที่วาดโดยคอมพิวเตอร์
แหล่งตัดเป็นเลเซอร์อัตโนมัติ ดังนั้นความเร็วการตัดจึงเร็วมาก และคุณภาพการตัดมีคุณภาพดีกว่าการตัดพลาสมาและไฟ

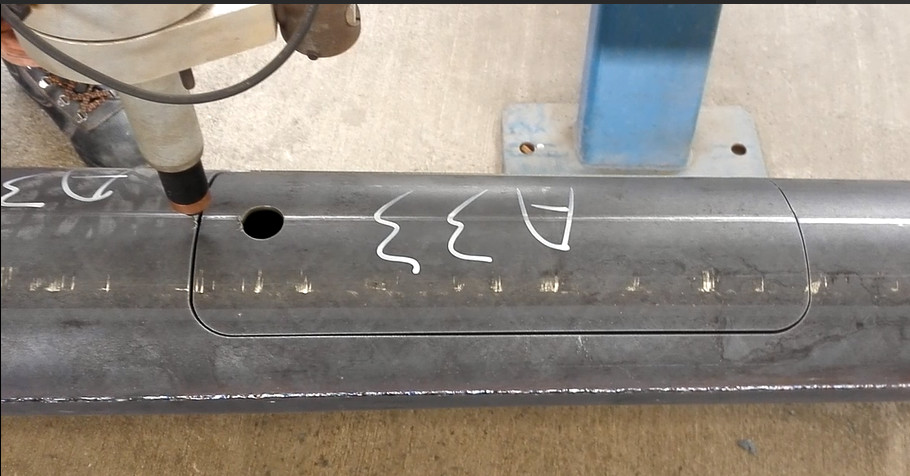

จุดสําคัญคือ, เนื่องจากการใช้วิธีการตัดเลเซอร์, ช่องว่างการตัดมีขนาดเล็กมาก, และชิ้นตัดโดยทั่วไปใช้เป็นฝาประตู.
适用于圆?? 形杆,圆杆,八角形灯杆电门的数控切割, 切割形状可以是任何电脑CAD 可以绘制的图形都可以通过随机附带的专用软件来切割
แหล่งตัดเป็นเลเซอร์อัตโนมัติ ดังนั้นความเร็วการตัดจะเร็วมาก และการตัดแสงสไลด์วงกลมเต็ม
เนื่องจากการใช้วิธีการตัดแสงเลเซอร์ การตัดช่องว่างเล็กมาก ส่วนที่ถูกตัดได้มักจะใช้เป็นฝาปิด
ปริมาตรหลัก: ปริมาตรหลัก
| ไม่ ไม่ | รายการ | ปริมาตร |
| 1 | วัสดุก้อน 杆子材质 | เหล็ก เหล็ก |
| 2 |
ความยาวการตัดสูงสุด, แกน X ความยาวตัดที่สําคัญที่สุด |
2000mm (สําหรับการตัดครั้งเดียว) |
| 3 |
มุมหมุนแกน A หมุนมุม, A แกน |
มุมใด ๆ 0 ~ 360 องศา |
| 4 | กว้างขวางภายนอกขั้วขั้วขั้นต่ําต่ําสุด | 60 |
| 5 | สายดันสูงสุดกว้างด้านนอก ขนาดใหญ่ที่สุด | 350 |
| 6 | น้ําหนักสูงสุดของสตาร์ Maksimum杆子重量 | 350 กิโลกรัม |
| 7 | ความยาวสูงสุดของสตาร์ Maksimum杆子长度 | 12 เมตร 14 เมตร |
| 8 | ระบบควบคุม CNC |
ระบบควบคุมหลอดหลอดหลอด L6000 แฟงลิ่ง L6000 |
| 9 | แหล่งไฟเบอร์เลเซอร์ 激光光源 |
หน่วยไฟฟ้า Raycus 3KW |

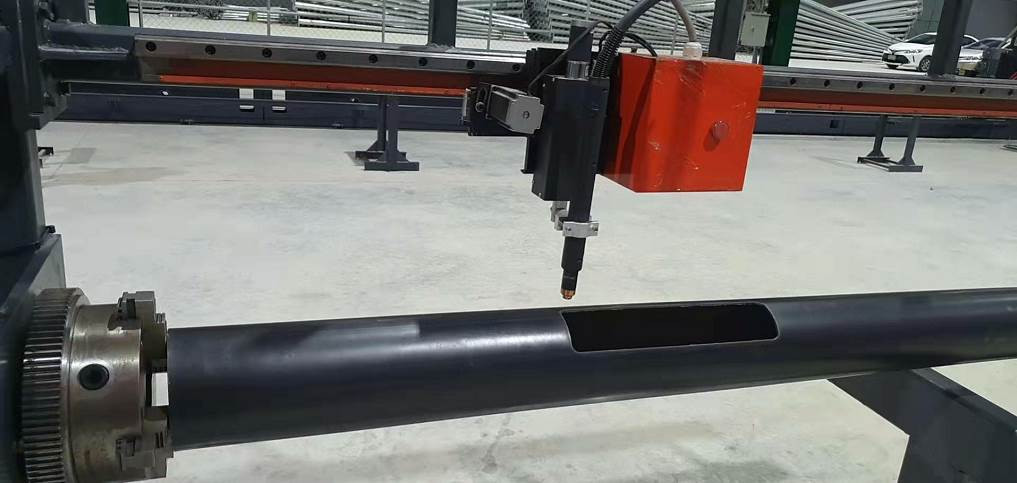

| 10 | ไฟเทียนตัดเลเซอร์ 激光头 | E ทํา 20 |
| 11 | เครื่องปรับความสูงเลเซอร์ | iHC100B |
| 12 | ระบบปรับความสูงเลเซอร์ | MS-J150 |
| 13 | อุปกรณ์เย็นเลเซอร์ 激光冷水机 | HL-2000-QG2/2 |
| 14 |
建议使用气体,氧气 แนะนําการตัดก๊าซ: O2 |
O2 |
| 15 |
ความหนาและความเร็วในการตัด หนาตัดและความเร็ว |
ภาพรวม |
| 16 | การตัดช่องว่าง | ประมาณ 0.3-0.5 มิลลิเมตร |
| 17 | เครื่องยนต์หลัก / แบรนด์ 电机 | เครื่องยนต์เซอร์โว |
| 18 | แกนควบคุม 軸ควบคุม | 3 แกน, X,A,Z 3 แกนจํานวนการควบคุม,X,A,Z |
| 19 |

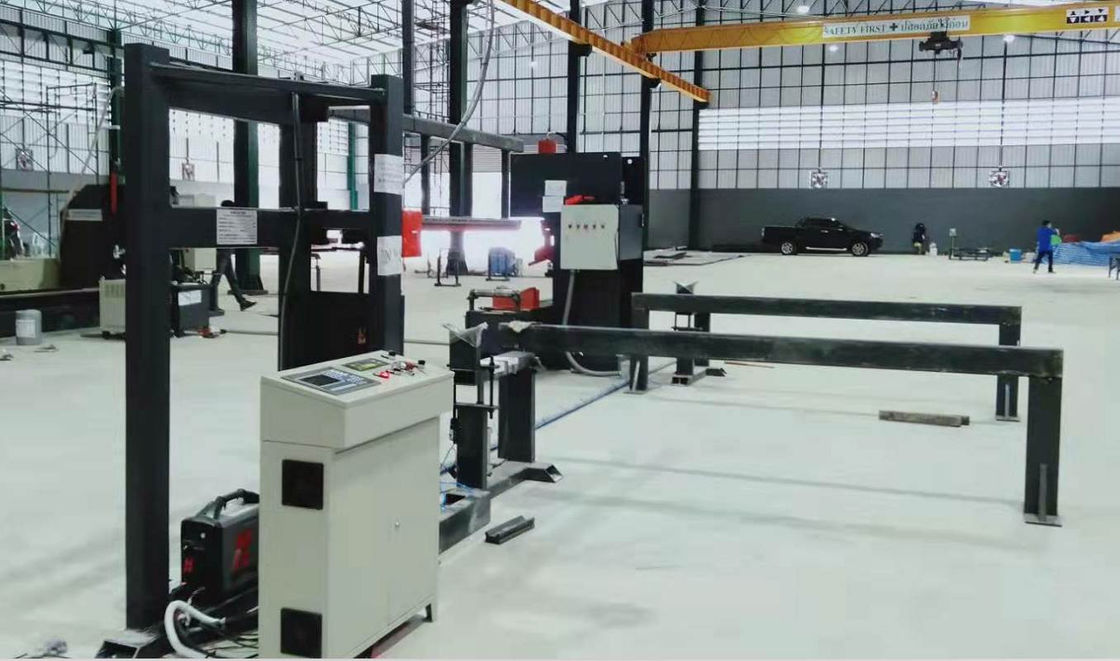

รูปแบบการทํางาน: เป็นชนิดของสายประกอบ, ซ้ายเข้าและขวาออก, ทิศทางการผลิตแบบเดียว หน่วยงาน: 流水线型式, 左进右出, 一个生产方向 |
ไม้ที่รอการตัดถูกวางอยู่ด้านหนึ่งของเครื่องในแถว, และไม้เสร็จถูกย้ายไปด้านอื่นของเครื่องในแถว. การประหยัดแรงงาน, การบรรทุกและการบรรทุกเร็วรอการตัด ไม้ไฟถูกวางไว้ข้างเครื่องการตัดเสาไฟที่เสร็จสิ้น จะเคลื่อนย้ายไปทางด้านอื่นของเครื่องจักร |
| 20 | อุณหภูมิสิ่งแวดล้อม | 0-45°C |
| 21 | ความชื้น | < 90% ไม่มีการปรับความแข็ง |
| 22 | สภาพแวดล้อม | อุปกรณ์ระบายอากาศ ไม่มีการสั่นแรง |
| 23 |
ความดันไฟเข้า แรงดันไฟเข้า (สามารถปรับแต่งตามความต้องการความแรงกดของประเทศผู้ซื้อ) สามารถตามความดันไฟฟ้าในประเทศของลูกค้า |
单相 เฟสเดียว 220V 50HZ 三相 สามเฟส 380V 50HZ |
การตัดความหนาและความเร็ว
|
หนาmm ความหนา |
切割气体 ก๊าซ |
ตัดความเร็วm/นาที ความเร็วในการตัด |
功率w พลัง |
气压bar ความดันก๊าซ |
切割高度 มม ความสูงของจมน้ํา |
| 2 | O2 | 5.5-6.5 | 3000 | 0.7~0.9 | 0.4 |
| 3 | O2 | 3.8-4.5 | 3000 | 0.7~0.9 | 0.4 |
| 4 | O2 | 3.3-3.6 | 3000 | 0.7~0.9 | 0.4 |
| 5 | O2 | 3-3.3 | 3000 | 0.5~0.7 | 0.4 |
| 6 | O2 | 2.9-3.1 | 3000 | 0.5~0.7 | 0.4 |
| 8 | O2 | 1.2~1.3 | 3000 | 0.7~0.9 | 0.4 |
| 10 | O2 | 1.1~1.2 | 3000 | 0.7~0.9 | 0.4 |
| 12 | O2 | 0.9~1.0 | 3000 | 0.9~1.1 | 0.4 |
ระบบควบคุม CNC Fangling L6000方?? 异形管数控制系统L6000
|
iMC6610 เครื่องควบคุมการเคลื่อนไหว
iMC6610 เครื่องควบคุมการเคลื่อนไหว
|
ควบคุมเครื่องไฟฟ้า การควบคุมเครื่องยนต์
|
เครื่องขับขี่บริการผลิตแรงกระแทกความเร็วสูง 6 เส้นทาง, โหมดตําแหน่ง, ความถี่สูงสุด 3MHz 含焦点轴控制,含6路编码器反?? เครื่องขับ servo ออกแรงดันความเร็วสูง 6 ทาง, โหมดตําแหน่ง, ความถี่สูงสุด 3MHz รวมถึงการควบคุมแกนแกนไฟ และการตอบสนองจากเครื่องรหัส 6 ทาง |
|
每轴独立伺服报警和使能 แต่ละแกนมี เซอร์โวอแลมอิสระและทํางานเปิด |
||
|
การควบคุมการเคลื่อนไหว ผลงานการควบคุมการเคลื่อนไหว
|
วงจรควบคุม1ms วงจรควบคุม: 1 ms |
|
|
S型加减速度 ความเร็ว ความเร่งและความช้าแบบ S |
||
|
贝塞尔曲线拟合算法 อาร์ทอริทึม คอร์ฟเบเซล อัลการิทึมการปรับ |
||
|
สัญญาณควบคุมแสงสว่าง สัญญาณควบคุมเลเซอร์
|
สัญญาณ 2 ช่อง PWM, สามารถเลือก 24V หรือ 5V สัญญาณ PWM 2 ทาง 24V หรือ 5V |
|
|
4路DA0 ~ 10V ปริมาณการออกแบบ 4 ทาง DA0 ~ 10V การออกแบบแบบแอนาล็อก |
||
|
总线接口 อินเตอร์เฟซบัส |
2*RS232,2*RS485,1*RS422,2*CAN | |
|
ช่องทางอินเตอร์เน็ต อินเตอร์เฟสเครือข่าย |
2*RJ45 | |
|
สัญญาณ IO สัญญาณ IO |
32 ช่องทางเข้า มีช่องทางเข้าที่จํากัดด้วยแกน การเข้า 32 ทาง รวมถึง ช่องทางเข้าขีดจํากัดแกน มีประสิทธิภาพต่ํา |
|
|
32路 การออกเสียง, ใช้ได้สูง การออก 32 ทาง มีประสิทธิภาพสูง |
||
|
供电 พลัง |
ไหลตรง 24V,3A DC 24V,3A |
|
|
ระบบสิ่งแวดล้อม สภาพการทํางาน
|
温度-20 °C至+60 °C;相对湿度0-95% 无凝结 ระยะอุณหภูมิ: -20 °C ถึง +60 °C ความชื้นสัมพันธ์ 0-95% ไม่มีการดึงดูด |
|
|
iHC100B เครื่องปรับแสง
iHC100B เครื่องปรับความสูงด้วยเลเซอร์
|
ควบคุมเครื่องไฟฟ้า การควบคุมเครื่องยนต์ |
模拟量伺服驱动器 ความเร็วแบบ ไดรฟอร์ servo แบบอานาล็อก ระดับความเร็ว |
|
สัญญาณ IO สัญญาณ IO |
上下限位 + 2 路输入 + 2 路输出 ขอบเขตบนและล่าง + ทางเข้า 2 ทาง + ทางออก 2 ทาง |
|
|
接口 อินเตอร์เฟซ |
和轴卡网络通信 สื่อสารกับเครือข่ายบัตรแกน |
|
|
供电 พลัง |
กระแสตรง 24V,2A DC 24V,2A |
ช่องเดียว ไฟฟิเบอร์แสง
เครื่องกําเนิดเลเซอร์: Raycus 3KW
ลักษณะแสง ลักษณะแสง
| 功率 กําลัง | 3000W |
| 波长范围 ความยาวคลื่น | 1080±10 nm |
| ขนาดเส้นใยไฟฟ้า กว้างกลางแกนเส้นใยออก | 25μm /50μm |
| 光缆 長度 ความยาวของเคเบิล | 12 m หรือกําหนด / 12 m หรือกําหนดเอง |
| 输出连接器 ส่งรัง | QBH 或定制/QBH หรือตามความต้องการ |
| 指示光 แสงนําทาง | 红色/Red |
| หน่วยงานทํางาน | 连续或调制/ต่อเนื่องหรือจําลอง |
| 偏振方向 การขัดแย้ง | 随机/Random |
| หน่วยความมั่นคงของกําลังการส่งออก ((25°C) ความมั่นคงของพลังงาน | < ± 1.5% (2 ชั่วโมง) |
| 功率调节范围 ขอบเขตการปรับพลังงาน | 10%-100% |
| ความถี่ปรับสูงสุด ความถี่ปรับสูงสุด | 5kHz |
| ขนาดและน้ําหนักของเครื่องจักร | |
| 重量 น้ําหนัก | < 35 กิโลกรัม |
| 机身外形 ขนาด รูปแบบ | 80mm*402mm*346mm |
| ธาตุไฟฟ้า | |
| แรงไฟฟ้า ความดัน | 220±20V,AC,PE,50/60Hz |
| 功耗 การบริโภคพลังงาน | 6.0 กิโลวัตถ์ |
| ควบคุมวิธี การควบคุมอินเตอร์เฟซ | RS232 |
| 水冷参数 น้ําเย็น | |
| 制冷量需求 มินิ ความจุเย็นน้ํา | 4.5 กิโลกรัม |
| 设置温度 การตั้งค่าอุณหภูมิ |
25°C (激光模块,Laser Module),30°C ((QBH) |
| 水管尺寸 ((外径) ขนาดท่อเย็น (ภายนอก) | Φ12mm |
| การไหลของน้ําเย็น การไหลของน้ําเย็น | > 20 ลิตร/นาที |
|
QBH ปริมาณน้ําเย็น QBH การปล่อยน้ําเย็น |
1.5 ~ 2.0 ลิตร/นาที |
