| Brand Name: | CMC |
| Model Number: | 2-WE67K-400/7000 |
| MOQ: | 1 ชุด |
| ราคา: | โปร่ง |
| Payment Terms: | T/T, L/C |
| Supply Ability: | ตามความต้องการเฉพาะ |
การใช้งาน: การทำเสาไฟและเสาสูง
| คุณสมบัติทางเทคนิค | |||
| 1 | ชนิด | เครื่อง CNC ไฮดรอลิกแบบแทนเดมหลายเครื่อง พร้อมระบบซิงโคร | |
| 2 | แรงใช้งาน | 2X400 ตัน | |
| 3 | ความยาวโต๊ะ | 2X7000 มม. | |
| 4 | ระยะห่างระหว่างเฟรม | 5600 มม. | |
| 5 | ความลึกคอ | 950 มม. | |
| 6 | ความสูงเปิด | 970 มม. | |
| 7 | ระยะชัก | 320 มม. | |
|
8 |
การทำงาน ความเร็ว |
การขนถ่าย | 60 มม./วินาที |
| การทำงาน | 7 มม./วินาที | ||
| การคืน | 60 มม./วินาที | ||
| 9 | มอเตอร์หลัก | 2x30kw | |
| 10 | ระบบ CNC |
ชนิด: DELEM DA53T Delem Co., เนเธอร์แลนด์ 2 (Y1,Y2) + ระบบปรับแต่งโต๊ะ |
|
| 11 | เครื่องมือ |
ดูหน้าถัดไป โต๊ะพร้อมระบบปรับแต่งเชิงกล |
|
| 12 | ซีลในกระบอกสูบ | ชนิด NOK หรือ SKF | |
| 13 | ส่วนประกอบไฮดรอลิก | BOSCH-Rexroth, เยอรมนี | |
| 14 | ปั๊มไฮดรอลิก | SUNNY (HYTEK) แบรนด์ USA ผลิตในประเทศจีน | |
| 15 | ตัวแสดงผลแบบ Raster เชิงเส้น | FAGAR, สเปน | |
| 16 | องค์ประกอบไฟฟ้าหลักในตู้ | Schneider, แบรนด์ฝรั่งเศส | |
| 17 | น้ำหนัก | 2x50000 กก. | |
| 18 | ขนาดโดยรวม (มม.) กxยxส |
2x7200x2710x5696 ความสูงเหนือพื้น: 4500 ความยาวรวมพร้อมระบบขนถ่ายด้านข้าง: 17500 ความกว้างรวมพร้อมตัวรองรับด้านหน้า: 4040 |
|
| 19 | การบรรจุ: | เครื่องจะถูกถอดประกอบระหว่างการขนส่ง | |
รายละเอียดของเครื่องมือเบรกกด
| พร้อม 1 |
ชุดยึดเครื่องมือหนึ่งชุด ความหนา 18 มม. เหมาะสำหรับเสาไฟถนน L=14 เมตร |
|
| ตัวเลือก 1 |
เครื่องมือหนึ่งชุด สำหรับเสาไฟถนนทรงแปดเหลี่ยม, ขั้นต่ำ 60 มม. OD เสาไฟทรงเรียวแปดเหลี่ยม L=14 เมตร |
|
| ตัวเลือก 2 |
แม่พิมพ์ก้น V หลายตัวหนึ่งชุด สำหรับเสาไฟถนนทรงแปดเหลี่ยมและเสาสูง 150x150 14 เมตร |
|
| ตัวเลือก 3 |
เครื่องมือเสาทรงกรวยแบบอัตราเรียวคู่ อัตราเรียว 11/1000 (เส้นผ่านศูนย์กลาง 60 ~ 236), 13/1000 (เส้นผ่านศูนย์กลาง 60 ~ 268), ความหนาของเสา: 3 ~ 4 มม. เครื่องมือทรงกรวยแบบขึ้นรูป 7 ครั้ง เหมาะสำหรับเสาทรงกรวย ความยาวรวมของแม่พิมพ์ 16 เมตร, ชนิดส่วน
|
|
| ตัวเลือก 4 | ตัวรองรับเครื่องมือขึ้นรูปทรงกรวยบนตัวยึดด้านข้างทั้งสองด้าน, 6.5 ม., สำหรับด้านใหญ่ของเครื่องมือขึ้นรูป |
| ตัวเลือก 5 | ระบบขนถ่ายด้านข้างเสาไฟแบบผลัก | |
| ตัวเลือก 6 |
ฟังก์ชันการวินิจฉัยระยะไกล ผู้จำหน่ายเครื่องจักรสามารถช่วยเหลือลูกค้าในการวินิจฉัยข้อผิดพลาดระยะไกลและการปรับพารามิเตอร์ระยะไกล สะดวกสำหรับลูกค้าในการกลับมาผลิตได้อย่างรวดเร็ว |
|
| ตัวเลือก 7 |
ระบบดัดเสาไฟอัตโนมัติ รวมถึง: A. รถเข็นสำหรับยึดแผ่นเหล็ก B. เครนขนถ่าย C. ลูกกลิ้งด้านข้างแผ่นเหล็กและชั้นวางยึด D. ระบบป้อนแผ่น CNC E. อุปกรณ์ตำแหน่งด้านข้าง F. ส่วนขยายของระบบขนถ่ายด้านข้าง G. ระบบปล่อยด้านข้างเสาและชั้นวางจัดเก็บ |
|
| ตัวเลือก 8 | อะไหล่ (สำหรับรุ่น 400 ตัน) |
ประสิทธิภาพหลัก:
ดังนั้นจึงมีความแข็งแรงสูงและมีความแข็งแกร่งที่ดี
เบรกกดใช้วาล์วสัดส่วนไฟฟ้า-ไฮดรอลิกเพื่อให้แน่ใจว่ากระบอกสูบทั้งสองซิงโครไนซ์กัน วาล์วสัดส่วนผลิตโดยบริษัท BOSCH-Rexroth ซึ่งมีประสิทธิภาพดีมาก เช่น แรงเสียดทานน้อยระหว่างคู่การทำงานของกลไก, เครื่องขยายเสียงอิเล็กทรอนิกส์ที่ดี และแม่เหล็กไฟฟ้าที่มีแรงควบคุมสูงและการทำงานอย่างต่อเนื่อง มีตัวแสดงผลแบบ Raster สองตัวที่ทั้งสองด้านของเครื่องเพื่อรับสัญญาณตำแหน่งของแรมอย่างต่อเนื่องและส่งสัญญาณกลับไปยังระบบควบคุม จากนั้นระบบควบคุมจะควบคุมวาล์วไฟฟ้า-ไฮดรอลิกเพื่อให้กระบอกสูบสองตัวซิงโครไนซ์บนเครื่องเดียว
หากต้องการให้สองหน่วยทำงานร่วมกัน เพียงแค่หมุนสวิตช์ไปที่ตำแหน่งซิงโครไนซ์บนแผงควบคุมของหน่วยหลัก สัญญาณตำแหน่งทั้งสองหน่วยจะถูกส่งไปยังระบบควบคุม CNC (ระบบ Delem) และสัญญาณเอาต์พุตจากระบบ CNC จะถูกส่งไปยังวาล์วสัดส่วนและวาล์วเติมล่วงหน้า เพื่อควบคุมการลงอย่างรวดเร็ว, จุดเปลี่ยนความเร็ว, ความเร็วในการกด และความเร็วในการคืน เพื่อให้สองหน่วยซิงโครไนซ์ด้วยความแม่นยำสูง

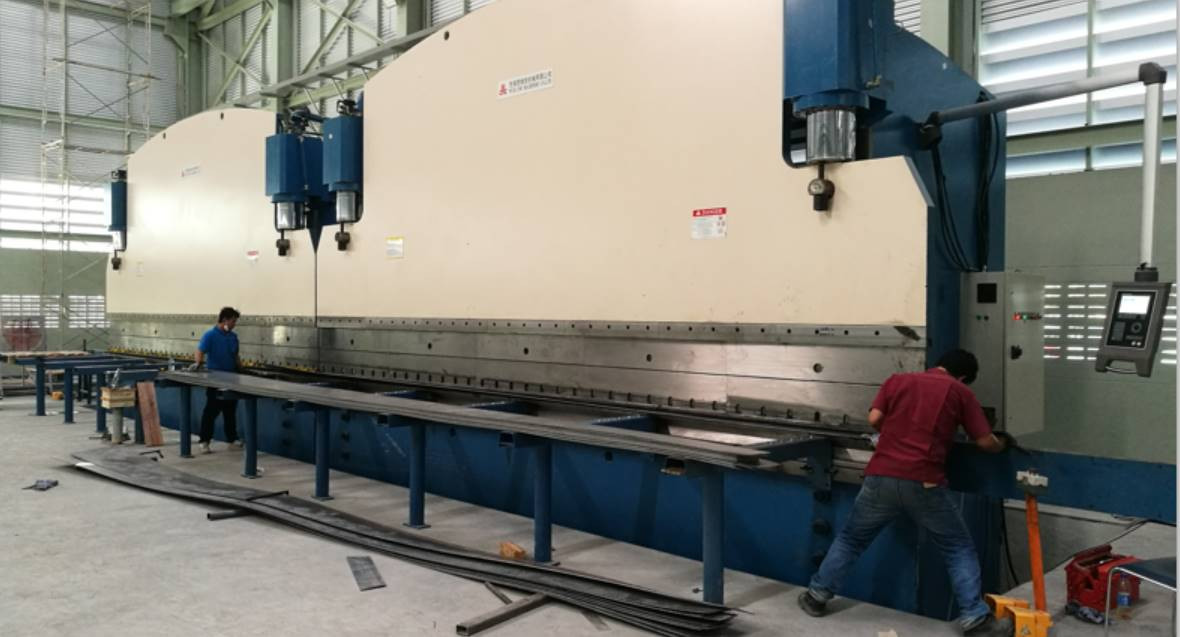

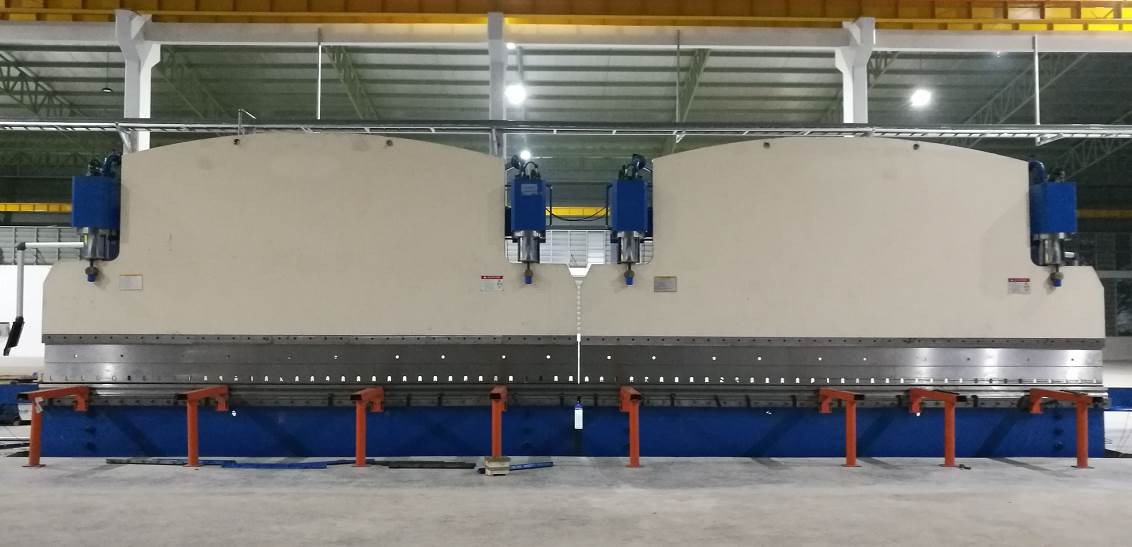

| ด้านหน้าของเครื่อง |
|
|
| ด้านข้างของเครื่อง |
|
|
| ระบบขนถ่ายด้านข้าง |
|
