เครื่องตัดสอยเหล็ก 6 X 1600 เครื่องตัดความยาวที่ประหยัด

รายละเอียดรวดเร็ว

คําอธิบาย:

ปริมาตรเทคนิค

1ความหนาของวัสดุ: 2 มิลลิเมตร-6.0 มิลลิเมตรสําหรับเหล็กอ่อน Q235A

2ความกว้างของวัสดุ: 800-1600mm

3น้ําหนักของสอยเหล็ก: สูงสุด 15 ตัน

4กว้างภายในของสอยเหล็ก: Φ500mm-Φ750mm

5ความเร็วการปรับ: 5-15m/min

6จํานวนม้วนปรับระดับ: 13

7. กว้างของม้วนเลื่อน: 130 มม.

8ระยะความยาวสําหรับขนาด: 2000-12000mm ตามความต้องการ

10ความอนุญาตของความยาวการตัด: ± 15 มม (ฐานบนแผ่นความยาว 8 มม)

11พลังงานของมอเตอร์ปรับระดับหลัก: 37kw (รวมประมาณ 57KW)

12.พื้นที่กว้างสําหรับเครื่อง:ประมาณ 7000 มม.

การใช้งาน:

มันสําหรับวัสดุกระดูกเบา uncoiling, leveling, การตัด, การตัดขอบขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีด

เพื่อให้ได้แผ่นเหล็กขนาดเล็กด้านหนึ่ง +แผ่นเหล็กขนาดใหญ่ด้านหนึ่ง

รายละเอียด

1. รถบรรทุกโลหะโค้ล:

ขึ้นและลง: ไฮดรอลิก

การเคลื่อนที่แนวราบ: เครื่องยนต์

น้ําหนักบรรทุกสูงสุด: 15 ตัน

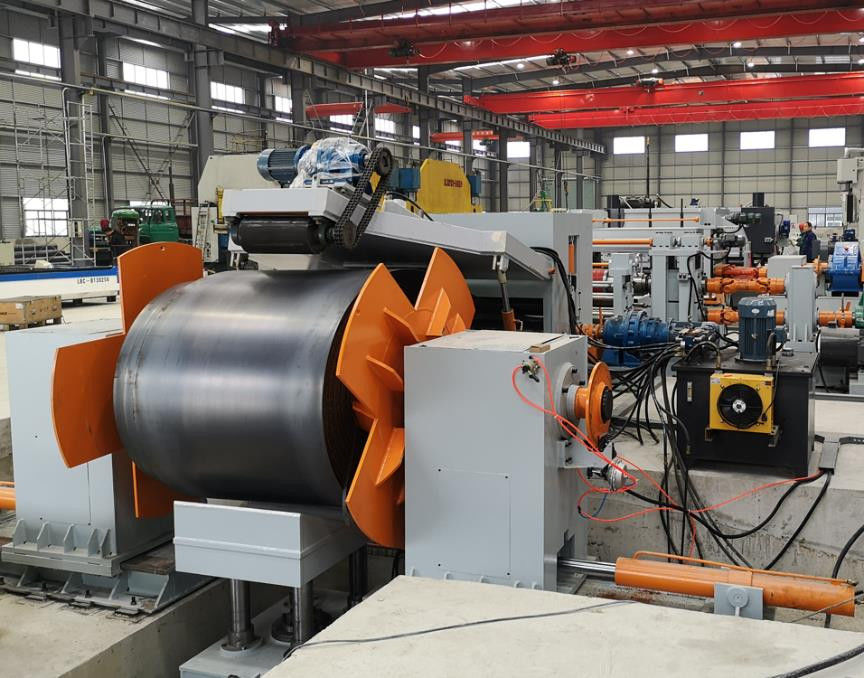

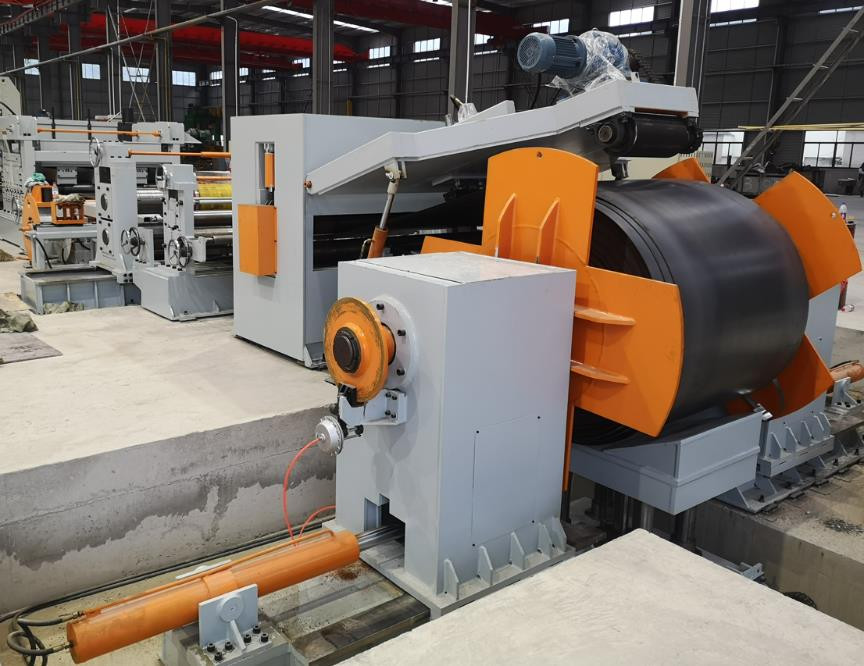

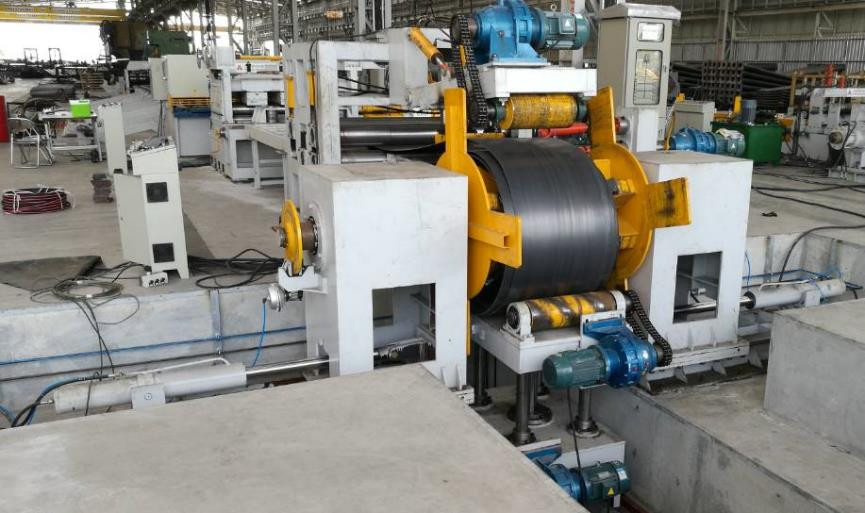

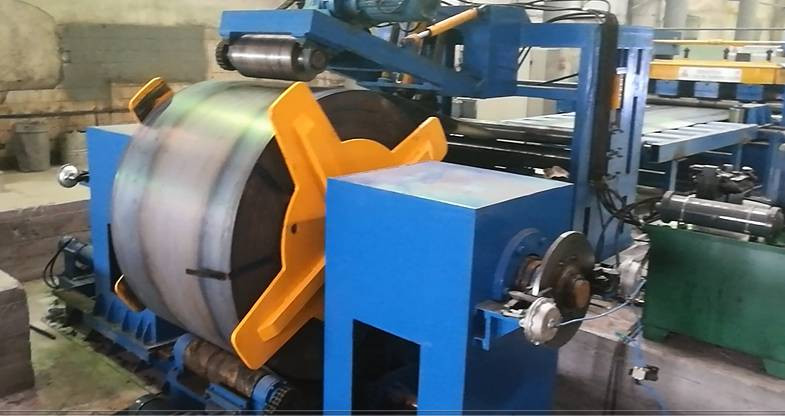

2. เครื่องถอดร่มแบบไฮดรอลิก 2 หัว:

รวมถึง: เครื่องยนต์

ระบบโซ่ใช้การสลับในการหมุนทิศทางหมุนสามารถเป็นทิศทางของนาฬิกาและไม่

เปิดและปิด: ไฮดรอลิก

น้ําหนักบรรทุกสูงสุด: 15 ตัน

3หน่วยการปรับระดับ: (ชนิดสองชั้น)

เครื่องปรับระดับม้วน 2 ชั้น

13 รอลเลอร์ รวมถึง 2 รอลเลอร์อาหาร 11 รอลเลอร์ระดับ

วัสดุม้วนการปรับระดับ:42Cr. กว้าง:130mm, IF ติด

สองชั้นการปรับระดับม้วน, มอเตอร์การขับเคลื่อนหนอนสกรูเพื่อปรับชั้นย้ายขึ้นและลง

ระบบการส่งประกอบด้วยมอเตอร์ปรับความเร็ว, เครื่องลดและอื่น ๆ

การให้อาหารม้วนการเคลื่อนไหวขึ้น / ลงคือด้วยไฮดรอลิก

หน่วยมีระบบนําทาง

การวัดความยาว

Encoder การนับความยาวติดตั้งบน roller

4การตัด (เครื่องตัดพลาสมามือที่จัดทําโดยลูกค้า)

5หน่วยตัดสองขอบ

มันสําหรับการตัดขอบขีดขีดของแผ่นเหล็กม้วนร้อน เพื่อได้รับความกว้างที่แม่นยําสําหรับเสาไฟ

มันใช้หลักการการตัดเหล็กด้วยการเลื่อนเหล็ก

มันคือการควบคุมการตัดตรง โดยการเปลี่ยนตําแหน่งของใบตัดเพื่อได้รับความกว้างที่แตกต่างกัน

รวมทั้ง:

โต๊ะรองรับด้วยรั้ว

เครื่องปักแผ่นกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ

หน่วยตัดขอบแบบมีใบสองใบ พร้อมมอเตอร์และกล่องเกียร์

6หน่วยตัดกระชับ

เครื่องตัดเชิงเหลี่ยมใช้หลักการตัดเชิงลวดในการตัดแผ่นเหล็ก มีกล่องในด้านหน้าของหน่วยตัด

มันคือการควบคุมระดับการตัด conper โดยการเปลี่ยนตําแหน่งของ stopper บน dolly เพื่อควบคุมอัตราการตัด conper

รวมทั้ง:

โต๊ะรองรับด้วยรั้ว

เครื่องปักแผ่นกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ

อุปกรณ์ตัดขอบแบบใบเดียว พร้อมมอเตอร์และกล่องเกียร์

7. โต๊ะรองรับชนิดลูกกลองสําหรับแผ่นกระดุมเสร็จ

8ระบบไฟฟ้า:

โต๊ะควบคุมกลาง PLC เครื่องปรับเปลี่ยนเครื่องขับ AC มีลักษณะการตอบสนองอย่างรวดเร็วและกิจกรรมที่ดี ซึ่งสามารถควบคุมความแม่นยําในการวัดและความเร็วในการทํางานได้อย่างมีประสิทธิภาพ

9ระบบไฮดรอลิก:

พลังงานไฮดรอลิก 25L/min

รวมถึง: สถานีไฮดรอลิก, วาล์ว, ถังน้ํามัน, จุ้นส่วน, ท่ออ่อน, ท่อแข็ง และอื่น ๆ

ความแตกต่างกับการตัดตามความยาวแบบมาตรฐาน และการตัดที่ประหยัดอย่างไร

เปรียบเทียบกับการตัดตามความยาวแบบมาตรฐาน แบบประหยัดไม่มี:

1) อุปกรณ์ดันการนําทางทางไฮดรอลิก, หัวเปลือก, จับและเครื่องอาหาร

ผู้ใช้จะต้องใช้เครนเพื่อยกและ guild หัวแผ่นที่หน่วยการปรับระดับ

2) เครื่องตัดแกะสวิงไฮดรอลิก: QC12Y-6X2000

ผู้ใช้ต้องใช้เครื่องตัดพลาสมามือ เพื่อตัดแผ่น

การสื่อสารกับลูกค้า

ลูกค้า: วิธีการตัดแผ่นที่มีแผ่นขนาดเล็กด้านหนึ่งและแผ่นขนาดใหญ่ด้านหนึ่งด้วยเครื่องนี้?

จําหน่าย: อย่างแรก, มีหน่วยตัดขอบคู่, มันเป็นสําหรับการตัดขอบขีดข่วนของแผ่นเหล็กหมุนร้อนเพื่อได้รับความกว้างที่แม่นยําสําหรับสตาร์ไฟ,

แล้วเราก็สามารถใช้หน่วยตัดกระดุมของเรา เพื่อตัดแผ่นเหล็กเป็น 2 ชิ้น โดยมีแผ่นเล็กด้านหนึ่ง และแผ่นใหญ่ด้านหนึ่ง

มี dolly ในด้านหน้าของหน่วยการตัด. มันสําหรับการควบคุมระดับการตัด conper. โดยการเปลี่ยนแปลงตําแหน่งของ stopper บน dolly

เพื่อควบคุมอัตราการตัดกระชับ

ลูกค้า: คุณมีรุ่นกี่รุ่นที่ตัดให้เป็นความยาว

จําหน่าย: เรามี 3 ชนิด รุ่นที่ 6X1600 - 12 เมตร (สําหรับความยาวตัดสูงสุด 12 เมตร) รุ่นที่ 6X1600 - 14 เมตร

(ความยาวตัดสูงสุด 14 เมตร) และรุ่นที่ 6X1600 - 16 เมตร (สําหรับความยาวตัดสูงสุด 16 เมตร)

ลูกค้า: ระยะเวลาการรับประกันคุณภาพของคุณนานแค่ไหน?

ผู้จําหน่าย: การรับประกันคุณภาพของเครื่องของเรา 1 ปี เมื่อเครื่องมาถึงโรงงานลูกค้าแล้ว เราจะส่งช่างเพื่อติดตั้งเครื่อง, เปิดใช้งานและฝึกอบรมคุณยังสามารถส่งวิศวกรที่ห้างของเราสําหรับการศึกษาการดําเนินงาน ก่อนการจัดส่งเครื่อง.
