| ชื่อแบรนด์: | CMC |
| Model Number: | RW-DC120/300 |
| ขั้นต่ำ: | 1 set |
| ราคา: | โปร่ง |

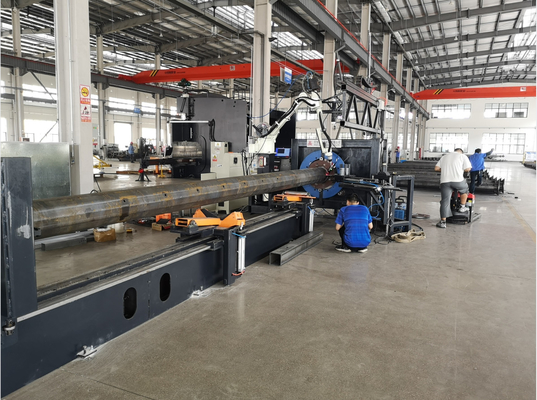

เครื่องจักรกลบอลเบสปลอตและเครื่องตัดประตู
รูปแบบ: RW-DC120/300
การใช้งาน:
ระบบการปั่นถูกนําไปใช้สําหรับการผลิตปั่นแผ่นฐานเสาเบา โดยการสื่อสารในเวลาจริงระหว่างหุ่นยนต์และพลังงานปั่นตามตําแหน่งการผสมผสานที่แตกต่างกัน เพื่อให้มีเย็บผสมผสานที่มีคุณภาพดี,.
อุปกรณ์นี้มีการใช้งานหลักๆหกอย่าง ในการผลิตไม้สว่างถนน ดังนี้
เหมาะสําหรับเสาโคนิค, สาเสากลม, สาเสาแปดเหลี่ยม, สาเสาหลายเหลี่ยม, สาเสาขนาดเท่ากัน
ปริมาตรหลัก:
| ไม่ | รายการ | ปริมาตร |
| 1 | กว้างขั้ว min | 120 มม |
| 2 | กว้างขั้วสูงสุด | 300 มม. |
| 3 | ความยาวสูงสุดของก้อน | 12m หรือ 14m |
| 4 | ความหนาขั้นต่ําของเสา | 2.5 มม. |
| 5 | ความหนาขั้วสูงสุด |
สําหรับการปั่น: 12 มม. สําหรับความหนาตัดประตู 8 มม., ตัวเลือก=12 มม.) |
| 6 |
ความหนาสูงสุดของท่อขยายที่สามารถบิดเบือน |
8 มม. |
| 7 |
น้ําหนักขั้วสูงสุด |
มาตรฐาน:300kg ตัวเลือก: 500kg |
| 8 |
Max QTY ของสารแข็งแผ่นฐาน |
4 ~ 8 หมายเหตุ: หากปริมาณใหญ่และระยะห่างของเครื่องแข็งเล็กและไฟสลัดได้รับผลกระทบ, ครึ่งหนึ่งของเครื่องแข็งสามารถสลัด |
| 9 |
ขนาดของเครื่องแข็งแผ่นฐาน |
ต้นไฟถนนธรรมดาและเสาสูงเหมาะสม (ขนาดที่แตกต่างกันของเครื่องแข็งต้องการหม้อที่แตกต่างกัน, ซึ่งสามารถได้รับการประมวลผลและผลิตโดยผู้ใช้ตามหม้อที่ให้ในเครื่อง) |
| 10 |
ความเร็วในการปั่น |
ความเร็วมาตรฐาน 300 ~ 500mm/min ความหนาที่แตกต่างกันและความเร็วการปั่นที่แตกต่างกัน |
| 11 |
รูปแบบของแผ่นฐาน |
วงกลม สี่เหลี่ยม สี่เหลี่ยม หลายด้านของสี่ด้าน |
| 12 |
ความหนาของแผ่นพื้น |
10 มม. ค่าแนะนํา นุ่มเกินไป ยากต่อรองภายในและภายนอก ง่ายที่จะเผาผ่าน) |
| 13 |
ความหนาสูงสุดของแผ่นฐาน |
เหมาะสําหรับก้อนปกติ |
| 14 |
ขนาดขั้นต่ําของแผ่นฐาน |
150 มม × 150 มม |
| 15 |
ขนาดสูงสุดของแผ่นฐาน |
กว้าง 500 มิลลิเมตร หรือแผ่นสี่เหลี่ยม 500x500 ตัวเลือก: กว้าง: 700 มิลลิเมตร, หรือแผ่นสี่เหลี่ยม 700x700. |
| 16 |
ความต้องการสําหรับความสอดคล้องของขนาดของเครื่องแข็งและแผ่นฐาน |
ความอนุญาตขนาดใน 1 มม. แนะนําให้ใช้การตัดเลเซอร์หรือการตัดพลาสมาเพื่อให้แน่ใจว่าความสม่ําเสมอของขนาดเพื่อได้รับผลการปั่นหุ่นยนต์ที่ดีกว่า |
| 17 |
ความต้องการสําหรับความสอดคล้องขนาดของกรอบประตู |
โดยทั่วไปกรอบประตูซื้อจากภายนอก และความอดทนขนาดมากกว่า 1 มม. เพราะฉะนั้นมันจําเป็นต้องติดตั้งมือกรอบประตู, และหลังจากที่สอดคล้องจุดเป็นอย่างแข็งแรง (หรือหลังจากที่ clamping, โรบอตจะสอดคล้องอีกครั้ง, ถ้าความอดทนค่อนข้างเล็ก,มันยังสามารถเชื่อมโดยตรงโดยหุ่นยนต์ (หมายเหตุ: หากความอนุญาตมิติของกรอบประตูค่อนข้างใหญ่ มันจะทําให้ช่องว่างระหว่างกรอบประตูและประตูค่อนข้างใหญ่ นําไปสู่การรั่วไหลในพื้นที่ของการปั่นและท้องถิ่นการซ่อมบํารุงการปั๊มที่จําเป็นในภายหลัง) |
| 18 |
ในส่วนของตําแหน่งของสวิตช์ตัดพลาสมา ระยะทางสูงสุดจากจุดสูงสุดของประตูไปยังแผ่นฐาน |
1400 มม |
| 19 |
ประเภทตัด |
มาตรฐาน:การตัดชนิดท่อ ((3 แกน) ตัวเลือกการตัดแบบพื้นที่เรียบ + การตัดแบบท่อ (4 แกน) |
| 20 |
ขนาดและรูปร่างประตู |
ไม่มีขอบเขตในการตัด |
| 21 |
ในส่วนของตําแหน่งการปั่นของกรอบประตู ระยะทางสูงสุดจากจุดสูงสุดของประตูไปยังแผ่นฐาน |
ขนาด 2000mm |
| 22 |
เหมาะสําหรับประเภทเสา |
ต้นโคนิค ต้นกลม ต้นแปดเหลี่ยม รูปทรงหลายเหลี่ยมเหนือรูปแปดเหลี่ยม และ ต้นกว้างเท่ากัน |
| 23 |
แหล่งพลาสมา |
ไฮเปอร์เทิร์ม พาวเวอร์แม็กซ์ 45 (ผลิตในอเมริกา) |
| 24 |
การเจาะขั้นสูงสุดและความหนาในการตัดที่มีคุณภาพ |
8mm ((ค่าที่แนะนํา) |
| 25 |
ความเร็วในการตัด |
เวลาตัดของประตูบนเสาไฟถนนปกติคือ 30 ~ 40 วินาที |
| 26 |
ระบบ CNC |
Si Dafeng ((SF-2100S) |
| 27 |
ซอฟต์แวร์การตั้งรัง |
SmartNest |
| 28 |
เครื่องตัดพลาสมา CNC |
1 ชุด |
| 29 |
เครื่องควบคุมความสูงของแรงดันวงโค้ง |
ความสูง HP105 |
| 30 |
อุปกรณ์ความสูง |
เครื่องเคลื่อนความสูงของพลาสมาทอช 1 ชุด |
| 31 |
ความเร็วในการผลิต (รวมการปั่นแผ่นพื้นภายในและภายนอก การตัดประตูด้วยไฟฟ้า การปั่นกรอบประตู) |
สายไฟถนนปกติ: 12 ~ 16 นาที สาย 5G: 40 ~ 45 นาที ระยะเวลาเฉพาะจะขึ้นอยู่กับขนาดของเสา, ขนาดของ stiffener, และขนาดของประตู |
การจัดทําทั่วไปคือดังนี้:
ลักษณะพิเศษ:
รายการสินค้า:
ปลาสมาตัดประตู: Hypertherm Powermax45 ความหนาสูงสุด 8 มม. ตัวเลือก: Hypertherm Powermax65 ความหนาสูงสุด 12 มม.
กว้างขั้วขั้วสูงสุดคือ 400 มม และขนาดท่อสี่เหลี่ยมสูงสุด 350x350 กว้างขั้วภายในของชัคไฟฟ้า 620 มม เหมาะสําหรับ 5G กระดานหนัก (เป็น 500 กิโลกรัม)หรือแผ่นฐานสี่เหลี่ยม 700x700mm
3. การตัดแบบผิวเรียบ + การตัดแบบท่อ (แกน 4)
ฟังก์ชัน (1):
สามารถให้ข้อมูลการจัดการการผลิต: พลังงานในเวลา, เวลาปั่น, เวลาตัด, เวลาไม่ปั่น, ปริมาณการผลิต เป็นต้น
ฟังก์ชัน (2):
หลังจากที่เครื่องเชื่อมต่ออินเตอร์เน็ตแล้ว ผู้จําหน่ายเครื่องสามารถช่วยลูกค้าในการวินิจฉัยความผิดพลาดที่ไกลและการปรับพารามิเตอร์ที่ไกลสะดวกสําหรับลูกค้าที่จะรีบดําเนินการผลิต.
รูปภาพคล้ายกัน
ระบบปั่นหุ่นยนต์
1. Kawasaki Robot BA006N (ยี่ห้อญี่ปุ่น)
BA ซีรี่ย์ เป็นชุดของหุ่นยนต์ที่พัฒนาขึ้นเพื่อการปั่น โดยเฉพาะมันง่ายที่จะใช้งานและสามารถบรรลุการดําเนินงานการปั่นมืออาชีพโดยการปฏิบัติการการสอนที่ง่าย.จอจอ LCD สีสัมผัสที่มีผลภาพอัศจรรย์ที่ดีและการทํางานง่ายถูกติดตั้งบนอุปกรณ์การสอน. เครื่องปั่นหุ่นยนต์เพียงต้องการการเชื่อมต่อเคเบิล,สามารถจัดหมวดสภาพการปั่นในการเก็บและการโทรศัพท์สําคัญหนึ่ง
| วิธีการสอน | การปฏิบัติการง่าย การสอน AS Language Programming | |
| วิธีการดําเนินการ | รูปแบบมือ | แกนอิสระ ระบบพิกัดพื้นฐานและระบบพิกัดเครื่องมือ |
| รูปแบบการผลิต |
การปฏิกิริยาการแทรกของแต่ละแกน/เส้นตรง และ อาร์ค |
|
| ความจุ | 8000 ขั้นตอน เท่ากับ | |
| สัญญาณทั่วไป | สัญญาณการทํางานภายนอก | การหยุดฉุกเฉิน สัญญาณการรอภายนอก |
| input และ output | 32+32 | |
โรบอตซีรีส์ Kawasaki BA ใช้ตู้ควบคุม E01 รูปทรงคอมแพคต ระบบการทํางานที่เหมาะสม มีฟังก์ชันมากมาย การบํารุงรักษาง่ายและสามารถปรับขนาดได้สูงหน้าจอสัมผัส 640 x 480 พิกเซล. แบ็คไลท์ถูกใช้เพื่อทําให้จอ LCD ง่ายกว่าที่จะเห็น ระบบปฏิบัติการรับใช้ WINDOWS CE เมนูหล่นลงถูกใช้สําหรับการแสดงหน้าต่าง ซึ่งทําให้กระบวนการแก้ไขง่ายและง่าย
| ธาตุ | การปั่นเส้นโค้งแบบมาตรฐาน | |
|
รุ่น
|
BA006N | |
| รูปแบบแขน | สายต่อหลายสายแนวตั้ง | |
| DOF | 6 แกน | |
| ความจุสูงสุด ((KG) | 6 | |
|
ระยะเวลาการกระทําสูงสุด [DEG] |
JT1 สายไฟฟ้าและสายควบคุม |
±165 |
| JT2 | + 150 ราคา 90 | |
| JT3 | +45-175 | |
| JT4 | ± 180 | |
| JT5 | ±135 | |
| JT6 | ± 360 | |
|
ความเร็วในการกระทําสูงสุด [DEG/S] |
JT1 สายไฟฟ้าและสายควบคุม |
240 |
| JT2 | 240 | |
| JT3 | 220 | |
| JT4 | 430 | |
| JT5 | 430 | |
| JT6 | 650 | |
| อินเนอร์เซีย[N.M] | JT4 | 12 |
| JT5 | 12 | |
| JT6 | 3.75 | |
|
คราวของความอ่อนแอ [KG.M2] |
JT4 | 0.4 |
| JT5 | 0.4 | |
| JT6 | 0.07 | |
| ความแม่นยําในการตั้งตําแหน่งซ้ํา ๆ [MM] | ± 005 | |
| ความยาวแนวราบ [MM] | 1445 | |
| น้ําหนัก[กก] | 150 | |
| ความจุของพลังงาน [KVA] | 3.0 | |
| โหมดการติดตั้ง | ดิน, ด้านบนบรรทุก | |
| สภาพแวดล้อมการติดตั้ง | อุณหภูมิ | 0°45° |
| ความชื้น | 35-85% ((ไม่มีฝน) | |
| การสั่นสะเทือน | 0.5G ต่ํากว่า 0.5 | |
| อื่นๆ | การติดตั้งหุ่นยนต์ต้องอยู่ห่างจากการแทรกแซงของอุปกรณ์เหลวหรือก๊าซที่สามารถเผาไหม้ได้หรือเป็นอาหาร | |
| ระดับ IP | IP65 | |
| ผู้ควบคุมที่แนะนํา | E01 | |
ระดับการกระทํา
การนําเสนอ ป้องกันการชนของไฟผสม
ระบบไฟผสม 350 เป็นไฟผสม CO2 ที่ใช้บ่อยในการผสมอาร์คในเอเชีย
ระบบปืนปั่นคอปืนที่สามารถเปลี่ยนได้ มีข้อดีของมูลค่าสูงและวงจรการทํางานสูง: อินเตอร์เฟซที่ฉลาดสามารถทําความเข้าใจการบํารุงรักษาอย่างรวดเร็วและฟังก์ชันการตั้งตําแหน่งที่ซ้ําได้และลดเวลาหยุดทํางาน
ระบบปืนสลัดมีหลากหลายคอปืนและตัวถือสําหรับสับส่วนเครื่องจักรทั่วไปที่จะเลือก
ข้อดี
(1) การออกแบบการผสมผสาน CO2 ในอาเซียนทั่วไป
(2) คอปืนที่สามารถเปลี่ยนได้ สามารถลดเวลาหยุดทํางานของอุปกรณ์และลดค่ารักษาและซ่อมแซม
(3) คุณสมบัติอุณหภูมิที่ดีที่สุดทําให้ใช้งานยาวนานของชิ้นส่วนที่สวม
(4) การประกอบสายไฟฟ้าที่มีคุณภาพสูง ทําให้ระบบใช้งานได้นาน
(5) โครงสร้างไฟไหม้ที่แข็งแกร่งสามารถบรรลุความมั่นคงการชนสูง
| รุ่น | 350 |
| วิธีการเย็น | อากาศ |
| วงจรทํางาน | 100% |
| ค่าเฉพาะ | 350A CO2 |
| 300A (ประกอบผสม) | |
| กว้างของสาย | 0.8-1.4 มิลลิเมตร |
| หมองปืนปั่น | 35° |
คําอธิบายของอุปกรณ์:
เครื่องเชื่อมหุ่นยนต์พิเศษ NBC-350RL มี 2 รูปแบบการเชื่อม: กระแทกต่ําและความดันคงที่ ซึ่งสามารถทําการเชื่อมหุ้มด้วยก๊าซ CO2 และอาร์กอนที่รวยจากสแตนเลสคาร์บอนได้ผลิตภัณฑ์นี้ใช้วิธีควบคุมแบบดิจิตอลทั้งหมด, ซึ่งสามารถปรับปรุงได้อย่างสูง และสามารถสื่อสารกับหุ่นยนต์ปั่นเส้นโค้งผ่านอินเตอร์เฟซดิจิตอล / อานาล็อก
คุณลักษณะการทํางาน
(1) สามารถจับคู่กับหุ่น Kawasaki ได้
(2) การควบคุมอินเตอร์เฟซดิจิทัลหลายชนิดสามารถเรียกปารามิเตอร์การปั่นที่ฝากไว้โดยลูกค้าโดยตรง
(3) กระแทกการผสมผสานที่เล็กมาก รูปทรงการผสมผสานที่สวยงาม
(4) ปรับปรุงการจุดไฟวงกลม ปิดวงกลม และการกําจัดลูกกลม
ระบบควบคุมแบบดิจิตอลครบครันทําให้การควบคุมกระบวนการผสมผสานและความยาวของเส้นโค้งคงที่
ฟังก์ชันการรายงานความผิดพลาดดิจิทัลที่มีพลังงาน ความผิดพลาดหลากหลายมีรหัสความผิดพลาดที่จะแสดง
ระบบมีฐานข้อมูลผู้เชี่ยวชาญในการปั่นที่สร้างขึ้น และการผสมผสานปารามิเตอร์อัตโนมัติและฉลาด
อินเตอร์เฟซการทํางานที่มิตรภาพ มีโหมดการปรับที่รวมกัน ง่ายต่อการเรียนรู้
เทคโนโลยีอินเวอร์เตอร์เปลี่ยนอ่อน เครื่องทั้งหมดมีความน่าเชื่อถือสูง ประหยัดพลังงานและประหยัดไฟฟ้า
ปริมาตรพลังงานการผสม
| ไม่ ไม่ | รายการ | ปริมาตร |
| 1 |
ความดัน/ความถี่ทางเข้าระดับชื่อ |
380V±25% 3P/50Hz |
| 2 | (KVA) ความจุเข้าระดับ | 14 |
| 3 | (A) กระแสไฟเข้าระดับ (A) | 21 |
| 4 | (V) ความดันออกระดับ (V) | 31.5 |
| 5 | (%) ระยะเวลาการบรรทุก (%) | 60% |
| 6 | (V) ความดันการออกที่ไม่มีภาระ (V) | 96 |
| 7 |
(A/V) ระดับกระแสไฟฟ้าออก/ความแรงกด (A/V) |
60A / 17V 350A / 31,5V |
| 8 | (มม) กว้างของสายผ่า (มม) | 0.8,1.0,1.2 |
| 9 | ประเภทของสายไฟ | สายดัน |
| 10 | (L/min) ความเร็วการไหลของอากาศ (L/min) | 15?? 20 |
| 11 | วิธีการเย็นด้วยเทิร์ช | ระบบเย็นอากาศ |
| 12 | การจัดอันดับห้องพัก | IP23 |
| 13 | ประเภทการปิด | H |
| 14 |
L*W*H (cm) ขนาด L*W*H (cm) |
66*32*56 |
| 15 | (kg) น้ําหนัก | 55 |
| 16 | ระดับการปล่อย EMC | A |
ตัวเลือก:เครื่องทําความสะอาดปืน, เครื่องตัดสายและเครื่องฉีดน้ํามันซิลิโคน
อย่างที่ภาพแสดง เครื่องทําความสะอาดปืนและเครื่องฉีดน้ํามันซิลิโคน ใช้ในการทําความสะอาดการฉีดน้ํามันในช่องฉีดของเทียนผสมและฉีดน้ํามันซิลิโคนต้านฉีดในช่องฉีดอุปกรณ์การตัดสายใช้ในการตัดลูกเล็ก ๆ ที่ปลายของสายผสมและให้แน่ใจว่าความยาวแห้งของสายผสมเป็นที่สม่ําเสมอ, เพื่อรับรองอัตราความสําเร็จของการเริ่มต้นวงโค และความมั่นคงของกระบวนการผสาน รวมทั้งความแม่นยําของการตรวจสอบในตอนแรก
สภาพแวดล้อมการทํางาน
1การก่อดิน: การก่อดิน C, ความต้านทานการก่อดินต่ํากว่า 10 โอม
2สายสลัด: สายติดจาน
3การใช้สภาพแวดล้อม (ภายใน)
อุณหภูมิบริเวณ: -5°C ~ 40°C
ความชื้นสัมพันธ์: ≤ 80%.. ไม่มีฝน
การวางโปรแกรมและการทํางาน
กระแสการเขียนโปรแกรม
