รายละเอียดสินค้า:
|
| วัสดุ: | เหล็ก | พิมพ์: | กลม น. เหลี่ยมกรวย |
|---|---|---|---|
| แอปพลิเคชัน: | ทางหลวง, กลางแจ้ง, เสาไฟ | ความสูง: | 8ม.,7ม.,6ม |
| มีบริการหลังการขาย: | วิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ | ชื่อ: | เสาไฟถนน |
เส้นตัดความยาวสำหรับเสาไฟ รุ่น CTLA8x1800
(แบบอัตโนมัติ 4 ชั้น)
พารามิเตอร์ทางเทคนิค
ลักษณะเฉพาะ:
แบบอัตโนมัติเต็มรูปแบบ หากได้ความกว้างของเสาที่เหมาะสม ความยาว CNC ควบคุม การตัดเทเปอร์ด้วยระบบอัตโนมัติ การขนแผ่นเทเปอร์และการเรียงซ้อนระบบอัตโนมัติ
ด้วยใบมีดสองประเภทสองใบมีดขูดขอบและหน่วยตัดเทเปอร์
(หมายเหตุ : ระบบซ้อนอัตโนมัติสำหรับแผ่นน้อยกว่า 6 มม., แผ่นเสาไฟ)
แอปพลิเคชัน:
มีไว้สำหรับการคลายเกลียววัสดุเสาไฟ การปรับระดับ การตัด การตัดขอบแบบขูด และการตัดแบบเทเปอร์ เพื่อให้ได้ความกว้างขนาดเล็กด้านหนึ่ง แผ่นเหล็กความกว้างขนาดใหญ่ด้านหนึ่ง
รายละเอียดของอุปกรณ์

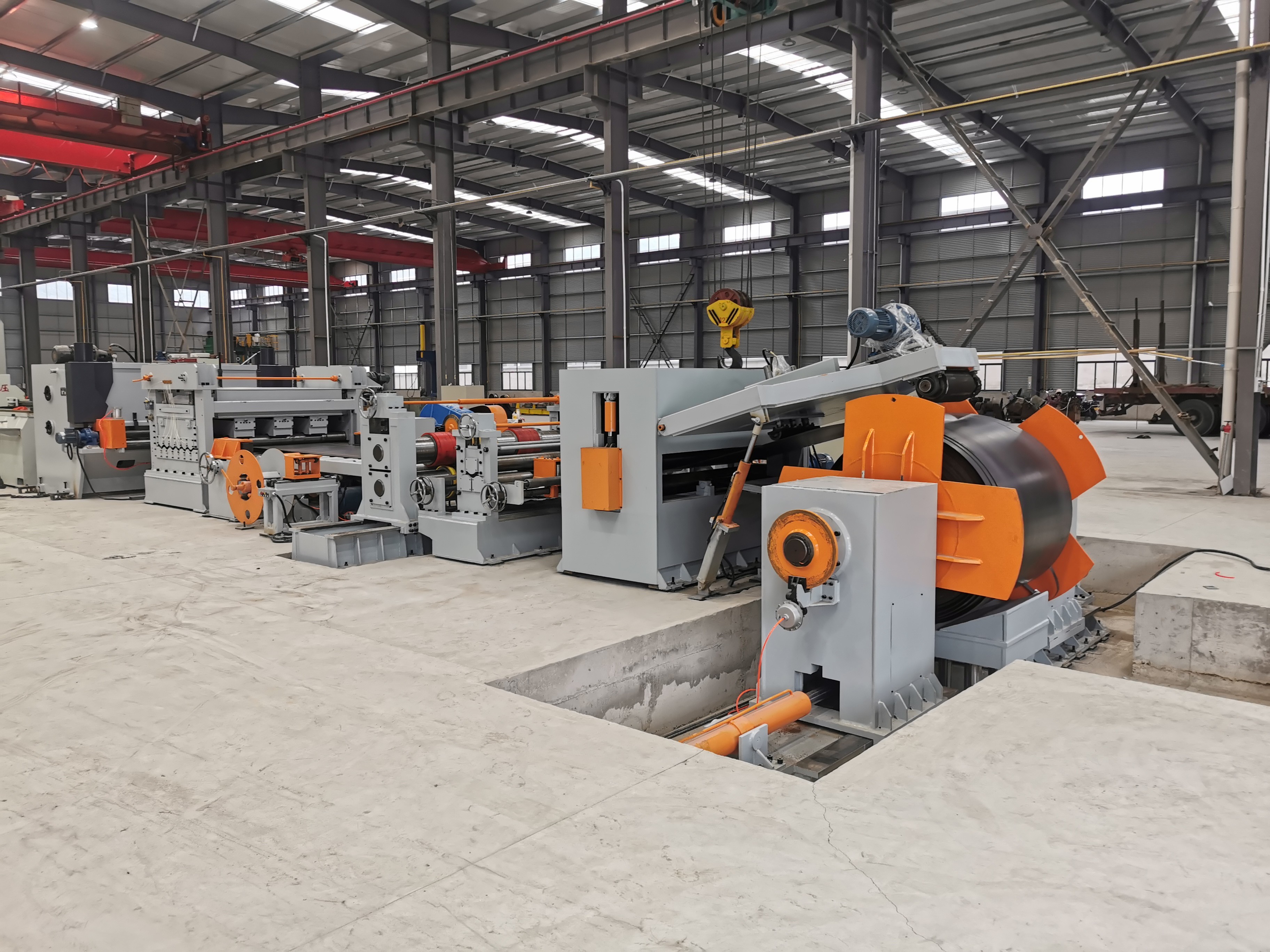

1.เหล็กม้วนบรรทุกรถดอลลี่
ขึ้นและลง: ไฮดรอลิก
การเคลื่อนที่ในแนวนอน: ขับเคลื่อนด้วยมอเตอร์

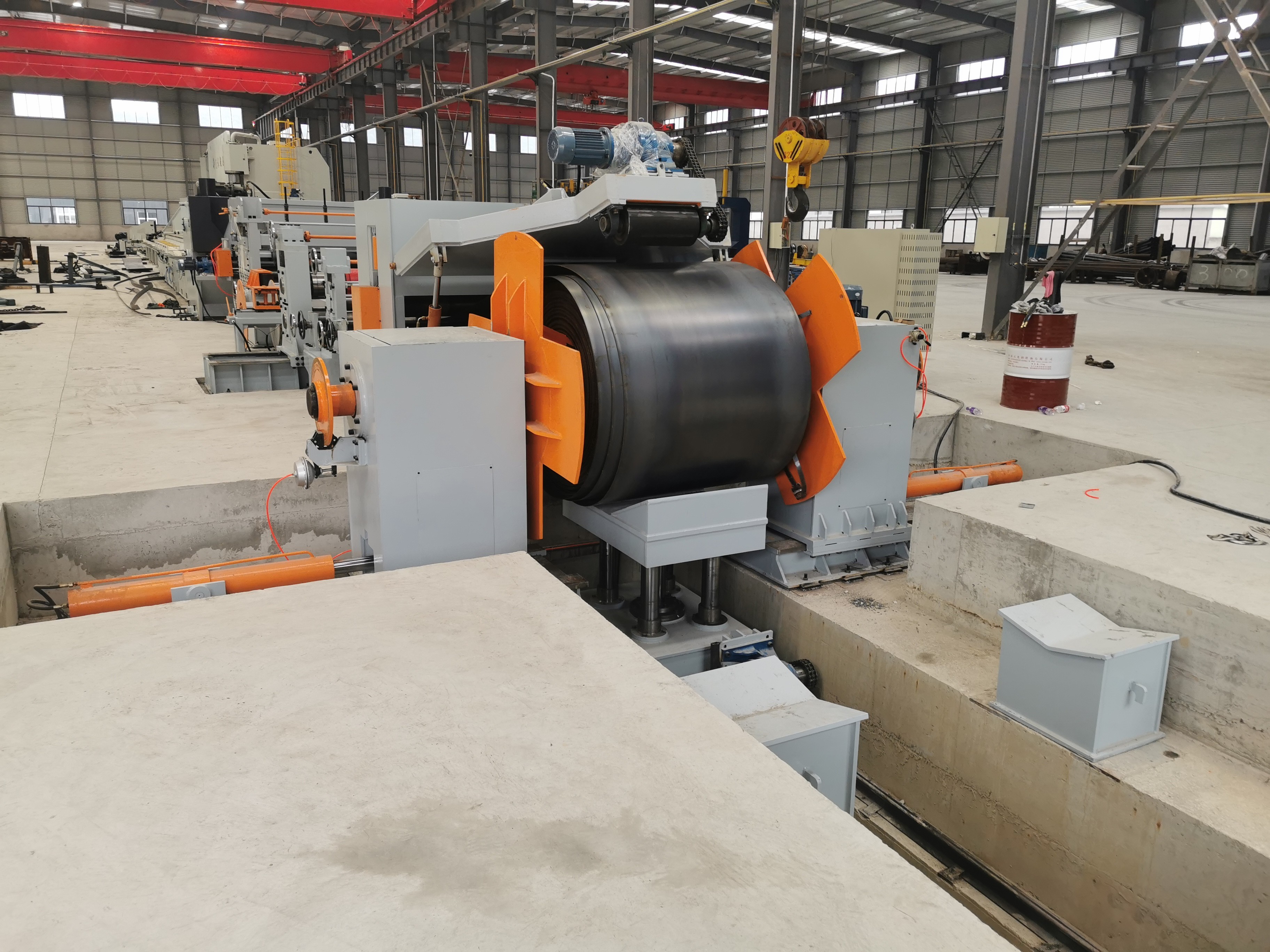

2. decoiler ประเภทร่มสองหัวไฮดรอลิก:
รวมถึง:หน่วยซ้ายและขวา
พร้อมเบรคที่ให้ความตึงในการหมุนของเพลา
เปิดและปิด: ไฮดรอลิค
3. การกดและนำทางไฮดรอลิก, อุปกรณ์หัวจอบไฮดรอลิก, อุปกรณ์บีบ
ประกอบด้วยโครง, อุปกรณ์กดและนำทางไฮดรอลิก, อุปกรณ์หัวพลั่วไฮดรอลิก, ลูกกลิ้งหนีบและระบบขับมอเตอร์ ฯลฯ
ประกอบด้วยแขนกดไฮดรอลิกและแขนบังคับ, ล้อกดและล้อบังคับ, กล่องเกียร์, มอเตอร์ ฯลฯ
ประกอบด้วยอุปกรณ์หดตัวจานไฮดรอลิกพลั่วจานขยายอุปกรณ์ไฮดรอลิก ฯลฯ
ประกอบด้วยสไลด์ ลูกกลิ้งหนีบ 2 ตัว อุปกรณ์หนีบไฮดรอลิก โครง ฯลฯ
ประกอบด้วยมอเตอร์ไฟฟ้ากระแสสลับ กล่องเกียร์ กลุ่มแกนหมุนและข้อต่อ ขาตั้งตลับลูกปืน ข้อต่อยูนิเวอร์แซล 1 อัน เป็นต้น
4. โต๊ะทำงานทางกลิ้งกลาง
5. อุปกรณ์นำทาง
ประกอบด้วยกรอบกิลด์ แผ่นระนาบเคลื่อนที่ได้ อุปกรณ์ปรับแนวทาง ล้อเอนแนวตั้ง

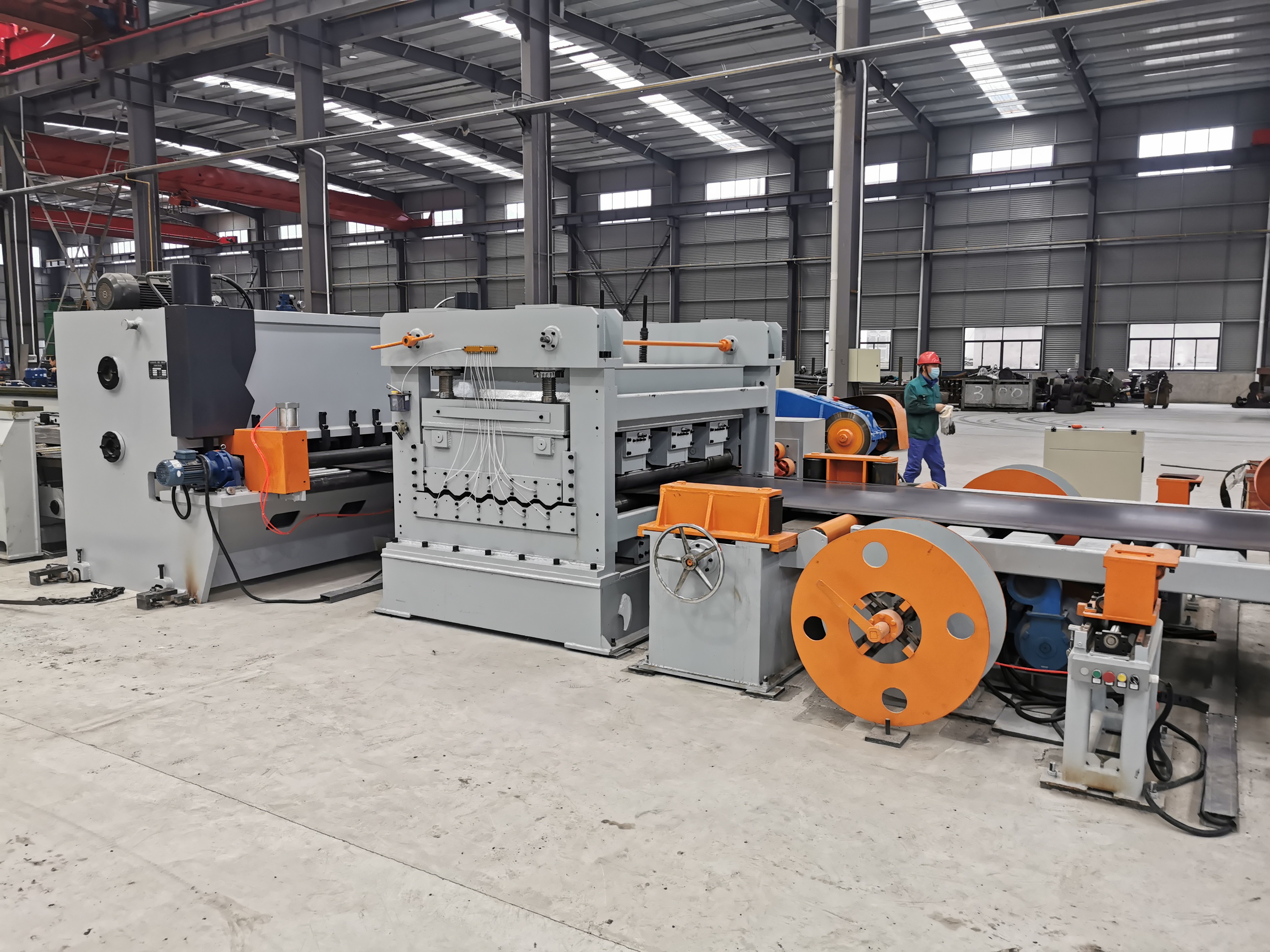

6. หน่วยปรับระดับ :( สี่ประเภทนอน)
นี่คืออุปกรณ์หลักของสายนี้ซึ่งแบ่งออกเป็นส่วนพลังงานและส่วนโฮสต์
ส่วนกำลังประกอบด้วยแท่นวางกำลัง, ตัวชะลอความเร็ว, มอเตอร์ปรับความเร็วกระแสสลับ, ตู้ไฟฟ้ากระแสสลับ (ตัวขับมอเตอร์ความถี่กระแสสลับ), คัปปลิ้ง, กล่องกระจายกำลัง, สายรัดล้อ, สายรัด, ข้อต่อสากล และเบรก YWZ เป็นต้น
ส่วนโฮสต์ประกอบด้วยขาตั้งด้านล่าง, โครง, ขาตั้งใต้เพลา, ขาตั้งเพลาเลื่อน, ลูกกลิ้งปรับระดับ, โครงรองรับด้านบน, ขาตั้งล้อรองรับขึ้นและลง, ล้อรองรับ, อุปกรณ์ยกและกดด้วยไฟฟ้า, มาพร้อมกับการกด 2 ชิ้น มอเตอร์, ปั๊มหล่อลื่นแบบแมนนวล
ลักษณะเฉพาะของเครื่องนี้:
มันใช้กล่องกระจายพลังงาน ลูกกลิ้งปรับระดับแต่ละอันเชื่อมต่อกับคัปปลิ้งแบบไขว้สากล ลูกกลิ้งปรับระดับขึ้นและลงใช้งานได้ ความเร็วเชิงเส้นมีความสม่ำเสมอ ดังนั้นแรงเสียดทานระหว่างพื้นผิวลูกกลิ้งและแผ่นจะลดลง ซึ่งสามารถกระตุ้นประสิทธิภาพการปรับระดับได้
มีตลับลูกปืนลูกกลิ้งสองชุดที่ทั้งสองด้านของเพลาปรับระดับ ตลับลูกปืนดันระนาบชุดหนึ่งใช้เพื่อลดแรงเสียดทานและป้องกันไม่ให้แกนเกิดการเสียดสี ซึ่งสามารถกระตุ้นประสิทธิภาพได้
มีการติดตั้งล้อรองรับ 2 กลุ่มบนตัวเครื่องซึ่งสามารถปรับขึ้น-ลงได้ทั้งด้านหน้าและด้านหลังใช้เพื่อรองรับลูกกลิ้งหลักและเพิ่มความแข็งของลูกกลิ้งและประสิทธิภาพการปรับระดับที่รวดเร็วตลับลูกปืนบนล้อรองรับถูกซีลไว้ ซึ่งอาจป้องกันตะกรันออกไซด์เข้าไปในตลับลูกปืนได้
เครื่องนี้ใช้เฟืองตัวหนอนและแกนตัวหนอน แรงบิดขนาดใหญ่ในการปรับลดความเร็วและการกดแบบสองขั้ว กำลังกดหนัก สามารถปรับทีละรายการและพร้อมกันเพื่อยกและกดลง และตั้งค่าการปรับไมโครด้วยตนเอง
ลูกกลิ้งปรับระดับคือการดับด้วยคลื่นความถี่กลาง ระดับที่ลึกกว่า ซึ่งสามารถหลีกเลี่ยงการไหม้ของตลับลูกปืนเมื่อน้ำมันหมดและยืดอายุการใช้งานของเครื่องจักร
เครื่องโฮสต์ปรับระดับใช้แหล่งจ่ายน้ำมันแบบรวมศูนย์ซึ่งสามารถทำงานได้ง่ายส่วนประกอบหลักสั่นโดยเครื่องสั่นขั้นสูงในบ้านเกิด ซึ่งสามารถทำลายความเครียดและลดการงอได้มอเตอร์เป็นมอเตอร์แบบปรับความเร็วกระแสตรง มาพร้อมกับแผ่นแกน Eurotherm ซึ่งสามารถลดเวลาในการยกและเบรก (เวลาเบรกสั้นกว่าแบบทั่วไปถึงสองในสาม) และมีประสิทธิภาพในการปรับระดับอย่างรวดเร็ว
7. เครื่องตัดแบบหมุน:
รวมถึง: แรงเฉือนคานสวิงไฮดรอลิก Q12Y-6*2000
กรรไกรหมุนได้ 3 องศา เพื่อให้เหมาะสมกับการตัดแผ่นเสาไฟ
หลังตัดจะได้แผ่นสี่เหลี่ยมด้านขนาน วิธีนี้ช่วยลดการสิ้นเปลืองวัสดุ และง่ายต่อการทำเสาไฟในขั้นตอนต่อไป
8. ขาโต๊ะรองรับเสา + ดอลลี่ พร้อมอุปกรณ์ Automation :
มีดอลลี่อยู่ที่ด้านหน้าของชุดกรีดสองด้านใช้สำหรับควบคุมการกรีดตรงและขนาดแผ่นสี่เหลี่ยมผืนผ้าโดยเปลี่ยนตำแหน่งสต๊อปเปอร์บนดอลลี่เพื่อควบคุมขนาดแผ่นสี่เหลี่ยมผืนผ้า
ดอลลี่ที่มีการขับด้วยมอเตอร์สามารถเคลื่อนย้ายไปยังตำแหน่งที่เหมาะสมบนโต๊ะตามความยาวของแผ่นเสา
ลูกกลิ้งตั้งโต๊ะที่มีการขับด้วยมอเตอร์ เมื่อลูกกลิ้งถูกมุดด้วยมอเตอร์ แผ่นเพลทสามารถเคลื่อนไปยังชุดตัดและไม่จำเป็นต้องดันแผ่นด้วยตนเองลูกกลิ้งทุกอันที่มีคลัตช์ลมสามารถขับเคลื่อนด้วยมอเตอร์และระบบโซ่ นอกจากนี้ยังสามารถเลื่อนจานด้วยตนเองเพื่อปรับจาน
ทั้งบนดอลลี่และในชุดสลิทติ้งขอบด้านหน้า มีอุปกรณ์ลมสำหรับดันเพลทให้หยุดเพื่อให้ได้ขนาดที่เหมาะสมของเพลทสี่เหลี่ยมผืนผ้า
9. อุปกรณ์ยกแผ่น
อุปกรณ์นี้มีกระบอกลม 2 อัน และสามารถเคลื่อนย้ายไปยังตำแหน่งอื่นได้ตามความยาวของแผ่นเพลท
เมื่อแผ่นมาถึงด้านหน้าของชุดสลิทติ้ง แผ่นจะหยุดทำงาน อุปกรณ์นี้จะยกแผ่นขึ้น เพื่อให้ดอลลี่สามารถหนีบและเคลื่อนย้ายแผ่นได้

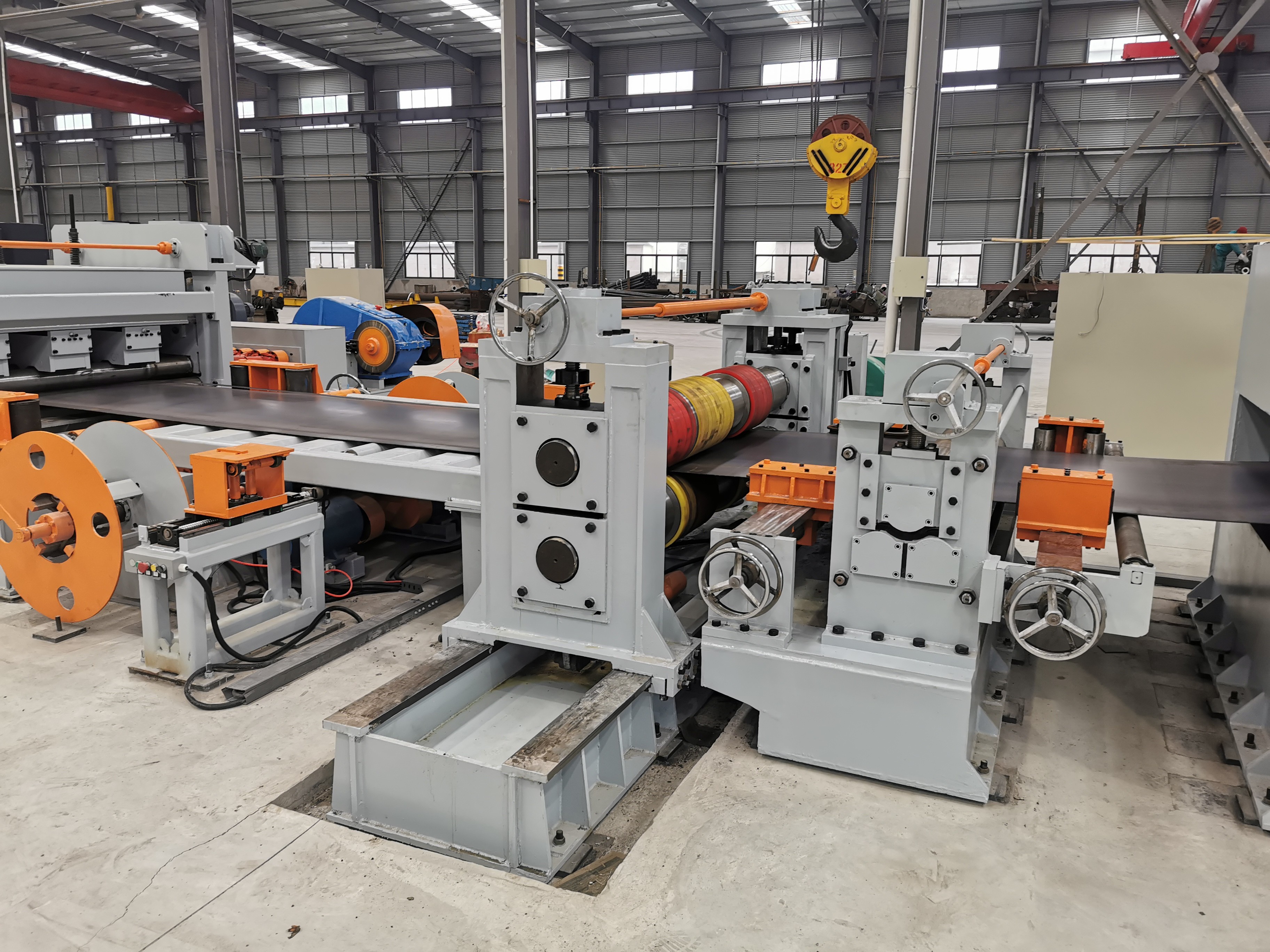

เครื่องตัดขอบสองชั้นใช้หลักการตัดแบบกลิ้งเพื่อตัดเหล็กแผ่น
ใช้สำหรับกรีดขูดขอบแผ่นเหล็กแผ่นรีดร้อนให้ได้ความกว้างที่แน่นอนสำหรับเสาไฟ
รวมถึง: ลูกกลิ้งหนีบสองคู่, มอเตอร์, กล่องเกียร์, ใบมีดสี่ใบ
ลูกกลิ้งชนิดสกรูขึ้นและลง 2 ตัวพร้อมใบมีดตัด 2 คู่
ลูกกลิ้งประเภทสกรูนั้นง่ายต่อการปรับใบมีดตัดให้อยู่ในตำแหน่งใดก็ได้เพื่อตัดแผ่นเพลททุกขนาด
11．โต๊ะรองรับความยาวเสา+ดอลลี่ พร้อมอุปกรณ์ Automation :
มีดอลลี่อยู่ที่ด้านหน้าของเครื่องตัดมีไว้สำหรับควบคุมองศาการตัดเทเปอร์โดยเปลี่ยนตำแหน่งสต๊อปเปอร์บนดอลลี่เพื่อควบคุมอัตราการกรีดเทเปอร์
ดอลลี่ที่มีการขับด้วยมอเตอร์สามารถเคลื่อนย้ายไปยังตำแหน่งที่เหมาะสมบนโต๊ะตามความยาวของแผ่นเสาและยึดแผ่นให้ได้ทิศทางการเคลื่อนแผ่นที่ถูกต้อง
ลูกกลิ้งตั้งโต๊ะที่มีการขับด้วยมอเตอร์ เมื่อลูกกลิ้งถูกมุดด้วยมอเตอร์ แผ่นเพลทสามารถเคลื่อนไปยังชุดตัดและไม่จำเป็นต้องดันแผ่นด้วยตนเองลูกกลิ้งทุกอันที่มีคลัตช์ลมสามารถขับเคลื่อนด้วยมอเตอร์และระบบโซ่ นอกจากนี้ยังสามารถเลื่อนจานด้วยตนเองเพื่อปรับจาน
ทั้งบนดอลลี่และในชุดกรีดเทเปอร์ด้านหน้า มีอุปกรณ์ลมสำหรับดันเพลทเพื่อหยุดเพื่อให้ได้มุมการตัดเทเปอร์ที่เหมาะสม
12. อุปกรณ์ยกแผ่น
อุปกรณ์นี้มีกระบอกลม 2 อัน และสามารถเคลื่อนย้ายไปยังตำแหน่งอื่นได้ตามความยาวของแผ่นเพลท
เมื่อแผ่นมาถึงด้านหน้าของชุดสลิทติ้ง แผ่นจะหยุดทำงาน อุปกรณ์นี้จะยกแผ่นขึ้น เพื่อให้ดอลลี่สามารถหนีบและเคลื่อนย้ายแผ่นได้
13. หน่วยตัดเตเปอร์
เครื่องตัดแบบเรียวใช้หลักการตัดแบบกลิ้งเพื่อตัดเหล็กแผ่นและได้แผ่นสี่เหลี่ยมคางหมูที่มีอัตราเรียวแน่นอน
รวม: ลูกกลิ้งหนีบสองคู่, มอเตอร์, กล่องเกียร์, ลูกกลิ้งหนีบด้านบนและด้านล่าง, ใบมีดสองใบ,
ลูกกลิ้งชนิดสกรูขึ้นและลงสองตัวพร้อมใบมีดตัดหนึ่งคู่
ลูกกลิ้งประเภทสกรูนั้นง่ายต่อการปรับใบมีดตัดให้อยู่ในตำแหน่งใดก็ได้เพื่อตัดแผ่นเพลททุกขนาด
14.โต๊ะรับบอลแบบแผ่นเตเปอร์สำเร็จรูป
15. การขนถ่ายแผ่นเทเปอร์และการวางซ้อนระบบอัตโนมัติ
มีลูกกลิ้งหนีบลมสองตัวลูกกลิ้งหนีบด้านล่างเป็นแบบขับเคลื่อนด้วยมอเตอร์ เมื่อลูกกลิ้งถูกมุดด้วยมอเตอร์ แผ่นเทเปอร์สามารถเคลื่อนออกไปได้ไกลจากชุดตัดเมื่อจานหยุดเคลื่อนที่ ลูกกลิ้งขึ้นจะลอยขึ้นและมีพื้นที่สำหรับขนถ่ายจาน
ใต้ตาราง นี่คืออุปกรณ์ขนถ่ายด้วยลม 12 ชิ้นพวกเขาสามารถลุกขึ้นจากกลางโต๊ะจากนั้นแผ่นเทเปอร์สองชิ้นจะเลื่อนไปที่แท่นวางซ้อนกันทั้งสองด้าน
16. ระบบไฟฟ้า:
ตารางควบคุมกลาง
สำหรับการตัดขอบสองชั้นและการตัดเทเปอร์ นอกจากนี้ PLC อินเวอร์เตอร์ไดรเวอร์ AC ยังมีคุณสมบัติในการตอบสนองที่รวดเร็วและกิจกรรมที่ดี ซึ่งสามารถควบคุมความเร็วในการทำงานของดอลลี่ได้อย่างมีประสิทธิภาพ
17 ระบบไฮดรอลิก:
กำลังไฮดรอลิก 25 ลิตร/นาที
รวมถึง: สถานีไฮดรอลิค, วาล์ว, ถังน้ำมัน, ข้อต่อ, ท่ออ่อน, ท่อแข็งและอื่น ๆ
18. ระบบนิวเมติกส์:
สำหรับคลัตช์ดอลลี่และโต๊ะ เพลทขึ้น อุปกรณ์ถอดเพลท ฯลฯ
19．ทางเลือก :
หน่วยปรับระดับเพิ่มเติมหลังจากการตัดเทเปอร์
คลายความเค้นของแผ่นเหล็ก และง่ายสำหรับกระบวนการต่อไป
(หน่วยนี้เหมาะสำหรับแผ่นหนาน้อยกว่า 6 มม. สำหรับเสาไฟถนน)
20. ตัวเลือก : จานระบบออฟไลน์
(หลังจากตัดเพลทตามความยาวแล้ว ระบบสามารถเลื่อนเพลทไปด้านข้างเครื่องได้)
