| ชื่อแบรนด์: | CMC |
| Model Number: | RW-DC120/260 |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | ตามความต้องการ |

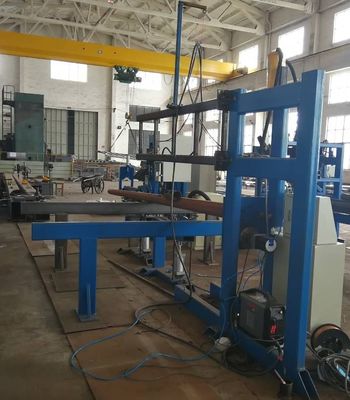

เครื่องเชื่อมแผ่นฐานหุ่นยนต์และเครื่องตัดประตู รุ่น RW-DC120/260
แอปพลิเคชัน
เครื่องนี้รวมฟังก์ชั่นการตัดประตู CNC, เหมาะสำหรับเสาทรงกรวย, เสากลม, การตัด CNC ประตูเสาไฟแปดเหลี่ยม, รูปร่างการตัดสามารถเป็นวงกลม, สี่เหลี่ยม, สี่เหลี่ยมผืนผ้า, วงรีและอื่น ๆ ที่สามารถวาดออกแบบโดยคอมพิวเตอร์
แหล่งที่มาของการตัดคือพลาสมาอัตโนมัติดังนั้นความเร็วในการตัดจะเร็วมาก และคุณภาพของคมตัดจะดีกว่าการตัดด้วยเปลวไฟเนื่องจากใช้แหล่งจ่ายไฟพลาสมา Hypertherm และไฟฉายที่ผลิตในสหรัฐฯ ช่องว่างในการตัดจึงค่อนข้างเล็ก และโดยทั่วไปแล้วชิ้นส่วนที่ตัดจะถูกใช้เป็นฝาครอบประตู
วัสดุเสาเป็นเหล็กหรืออลูมิเนียมก็ได้
ระบบการเชื่อมถูกนำไปใช้กับการผลิตการเชื่อมแผ่นฐานเสาไฟโดยการสื่อสารแบบเรียลไทม์ระหว่างหุ่นยนต์และกำลังการเชื่อม ตามตำแหน่งการเชื่อมที่แตกต่างกันเพื่อให้ได้รอยเชื่อมที่มีคุณภาพดี
ประการแรก รอยตะเข็บเส้นรอบวงด้านในและด้านนอกของแผ่นฐานเสาจะถูกเชื่อม จากนั้นจึงเชื่อมซี่โครงเสริมของแผ่นฐานโดยอัตโนมัติ
เค้าโครงทั่วไปดังต่อไปนี้:
คุณสมบัติ
พารามิเตอร์หลัก:
| เลขที่ | รายการ | พารามิเตอร์ |
| 1 | เส้นผ่านศูนย์กลางขั้นต่ำของเสาหรือเหล็กเส้นกลม | 120มม |
| 2 | เส้นผ่านศูนย์กลางสูงสุดของเสาหรือเหล็กเส้นกลม | 260มม |
| 3 | ความยาวสูงสุดของเสาหรือเหล็กเส้นกลม | 12~14ม |
| 4 | เสาหรือเหล็กเส้นกลมขั้นต่ำความหนา | 2.5มม |
| 5 | เสาหรือเหล็กเส้นกลม สูงสุดความหนา | 4.5มม |
| 6 | น้ำหนักสูงสุดของเสาหรือเหล็กเส้นกลม | 150กก |
| 7 | ความเร็วในการขับขี่ | 6 ~ 48m / h ปรับได้พร้อมการควบคุม AC Servo |
| 8 | ความเร็วในการเชื่อม (ขึ้นอยู่กับ 9Voltage การตั้งค่ากระแส ความสูงในการเชื่อม และขนาดของเสา) |
(ความเร็วอ้างอิง 5~7 นาที/ชิ้น) |
| 9 | สูงสุดระยะตัดจากด้านล่าง แกน X | 1500มม |
| 10 | แหล่งที่มาของพลาสมา |
ไฮเปอร์เทอร์ม พาวเวอร์แม็กซ์ 45 สูงสุดที่เหมาะสมความหนา:6mm (ผลิตในอเมริกา) |
| 11 | ความหนาสูงสุดสำหรับการเจาะรูและการตัดที่มีคุณภาพ |
ขึ้นอยู่กับแหล่งที่มาของพลาสมา มาตรฐานและตัวเลือกที่สูงขึ้น |
| 12 | ความเร็วตัดสูงสุด |
ขึ้นอยู่กับแหล่งที่มาของพลาสมา (สำหรับประตูไฟฟ้าแบบเสาไฟปกติ 1 เสา เวลาในการตัดประมาณ 30~40 วินาที) |
| 13 | ระบบซีเอ็นซี | สี Dafeng (SF-2100S) |
| 14 | ซอฟต์แวร์ทำรัง | สมาร์ทเนสท์ |
| 15 | หัวตัด CNC Plasma | 1 ชุด |
| 16 | ตัวควบคุมความสูงของแรงดันอาร์ค | สุขภาพ HP105 |
| 17 | อุปกรณ์ความสูง | Plasma Torch อุปกรณ์เคลื่อนย้ายความสูง จำนวน 1 ชุด |
| 18 | ความเร็วในการผลิตสำหรับเสาเดียว |
10~15 นาที รวมถึงการขนถ่าย ตามขนาดของเสา |
