HM800/12000 ไม้ไฟ/เครื่องปั่นไม้สูง

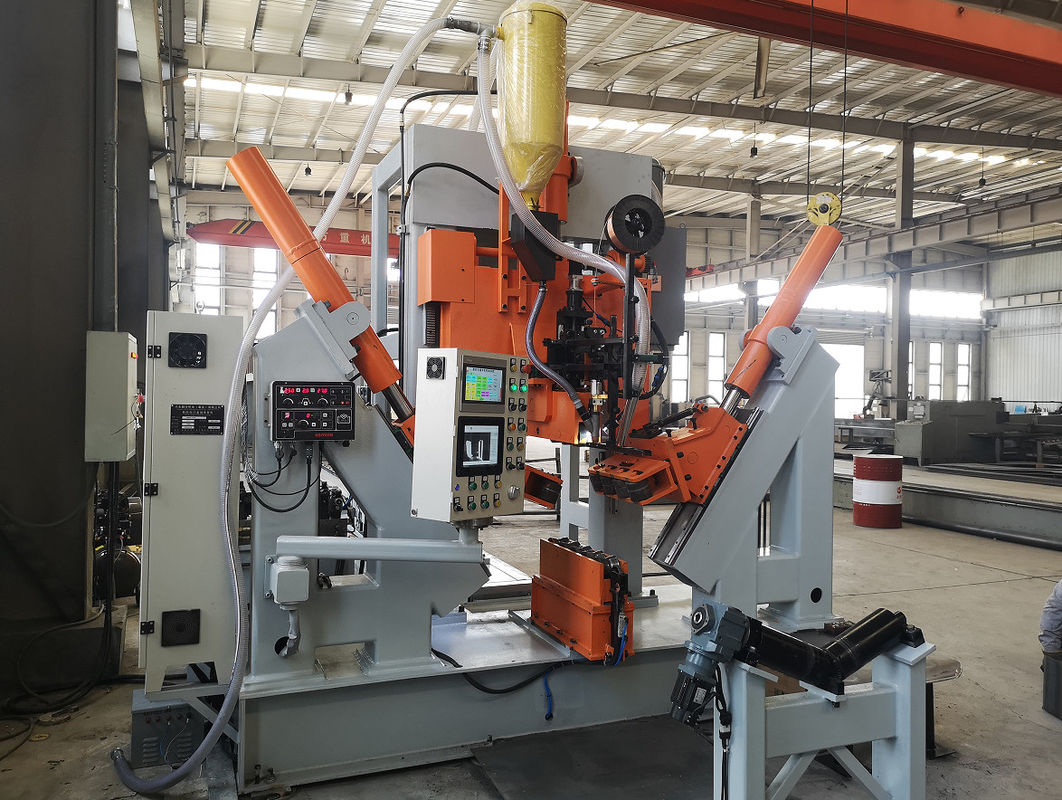

เครื่องเชื่อม CNC POLE SHUT- WELDING MACHINE

รุ่น: HM800/12000, HM800/13000, HM800/14000

ชนิดลูกกลิ้ง

ออกแบบพิเศษสำหรับเสาไฟถนนทั่วไป, เสาเดี่ยว, เสาสูง, เสา 5G

ช่วงเส้นผ่านศูนย์กลาง: 60~800 มม., ความหนา: 3~12 มม.

เครื่องเชื่อมแบบจมใต้น้ำด้วยลวดเดี่ยวแบบมาตรฐาน

ขอบเขตการใช้งาน: เหมาะสำหรับเสาขนาดกลางที่มีความยาวมาก การเชื่อมปิดแบบอัตโนมัติตามยาว เช่น เสา 5G, เสาเดี่ยว, เสาสูง และเสาไฟถนนทั่วไป

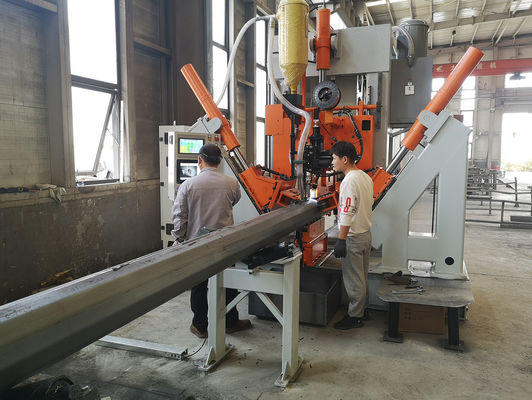

เครื่องนี้มักจะเหมาะสำหรับการเชื่อมเสาหลายเหลี่ยมและเสาทรงกรวยขนาดกลาง โดยเฉพาะอย่างยิ่งเหมาะสำหรับเสาที่มีรอยต่อเพียงหนึ่งหรือสองรอย เป็นสายการเชื่อมแบบอัตโนมัติ รถเข็นติดตั้งมอเตอร์ปรับความเร็วได้ ซึ่งสามารถดึงเสาให้เคลื่อนที่ได้ กระบอกไฮดรอลิกทำให้ล้อแรงดันขันเสาให้แน่นและเชื่อมในเวลาเดียวกัน

คุณสมบัติเฉพาะ:

• การปรับอัตโนมัติ CNC, ระบบ CNC, ด้วยการเปลี่ยนแปลงของเส้นผ่านศูนย์กลางเสา ปรับแรงดันโดยอัตโนมัติ ปรับตำแหน่งของตัวกดโดยอัตโนมัติ ปรับความเร็วและตำแหน่งการป้อนโดยอัตโนมัติ รักษารอยเชื่อมให้อยู่ในสถานะปิดเสมอ เพื่อให้แน่ใจว่าการเชื่อมราบรื่น

• บนพื้นฐานของคุณสมบัติของกระบวนการก่อนหน้า หลังจากการเชื่อม จะไม่มีการบิดของรอยเชื่อมเสา และไม่จำเป็นต้องให้บุคลากรใช้คานงัดและบิดแท่งที่ด้านหลังของเครื่องเพื่อจัดกึ่งกลางรอยเชื่อม
• เสาขับเคลื่อนถูกควบคุมโดยการแปลงความถี่ พร้อมฟังก์ชันเบรกไฟฟ้าเพื่อความเสถียรของการเชื่อมหัวและท้าย ระบบนี้สามารถเชื่อมเสาจากปลายเล็กไปจนถึงปลายด้านล่างเต็มพื้นที่และเกือบจะไม่มีความยาวเหลือจากการเชื่อม วิธีนี้ช่วยลดการทำงานด้วยตนเองของกระบวนการถัดไป
• จำนวนลูกกลิ้งยึดคือ 3 ชุด ข้อดีคือลดแรงดันลูกกลิ้งไปยังพื้นผิวเสา และลดรอยขีดข่วนบนพื้นผิว เหมาะสำหรับการผลิตเสาแปดเหลี่ยม เสาหลายเหลี่ยม และเสาทรงกรวย สามารถมีเส้นผ่านศูนย์กลางเท่ากันหรือทรงกรวยได้
• รถเข็นแบบผลักพร้อมฟังก์ชันการส่งกลับอย่างรวดเร็วด้วยมอเตอร์ ไม่จำเป็นต้องให้ผู้ปฏิบัติงานผลักกลับด้วยตนเอง และช่วยลดความเข้มข้นของแรงงานของผู้ปฏิบัติงาน
• รถเข็นผลักด้านหลังพร้อมอุปกรณ์ยึดแบบนิวเมติก ง่ายและรวดเร็วเมื่อเทียบกับการยึดด้วยมือ
• ฟังก์ชันการเชื่อมแบบจมใต้น้ำ
• ด้านการขนถ่ายเป็นแบบลูกกลิ้ง ซึ่งสะดวกสำหรับการขนถ่าย และเอื้อต่อการตระหนักถึงระบบอัตโนมัติของวัสดุต้นน้ำและปลายน้ำ การขนถ่ายสามารถทำได้ในด้านเดียวกันเพื่อให้ผู้ปฏิบัติงานหลีกเลี่ยงการเคลื่อนที่ในระยะไกล ผู้ปฏิบัติงานเพียงแค่ต้องทำงานในตำแหน่งของเครื่องโฮสต์ ซึ่งช่วยลดความเข้มข้นของแรงงานได้อย่างมาก
• พร้อมอุปกรณ์นำทางด้านหลังเสา สามารถปรับได้แบบปรับตัวได้ ในการปฏิบัติงานจริง ตำแหน่งของรอยเชื่อมมีการปรับเปลี่ยนน้อยมาก ซึ่งช่วยลดความเข้มข้นของแรงงานของผู้ปฏิบัติงาน
• ผ่านกล้องที่ติดตั้งบนหัวเครื่อง รอยเชื่อมจะสะท้อนบนหน้าจอของแผงควบคุมหลัก ทำให้การติดตามรอยเชื่อมเป็นเรื่องง่ายและสะดวก และลดความเข้มข้นของแรงงานของผู้ปฏิบัติงานในการตรวจสอบการเชื่อมระบบแรงดันน้ำมันและ CNC ที่พัฒนาขึ้นเอง ทำให้เสาที่เชื่อมมีลักษณะกลมและมีการเสียรูปน้อย
• ผู้ปฏิบัติงาน: 1 คน
• ชั้นวางลูกกลิ้งขนถ่าย, 5 ชุด (เหมาะสำหรับเสา 12,14 ม.)
• ตามรูปแบบของเวิร์กช็อปของผู้ซื้อ สามารถจัดหาเครื่องจักรที่มีทิศทางการทำงานที่แตกต่างกันได้
• สำหรับความต้องการพิเศษของลูกค้า สามารถออกแบบและผลิตเครื่องจักรเป็นพิเศษเพื่อตอบสนองเสาต่างๆ ทั่วโลก

รายการตัวเลือก

16.1

เครื่องเชื่อมต่อกับอินเทอร์เน็ตในเวิร์กช็อปของผู้ใช้

สามารถให้ข้อมูลการจัดการการผลิตได้: เวลาเปิดเครื่อง, เวลาเชื่อม, เวลาตัด, เวลาที่ไม่เชื่อม, ปริมาณการผลิต ฯลฯ

ฟังก์ชันการวินิจฉัยระยะไกล ผู้จำหน่ายเครื่องจักรสามารถช่วยเหลือลูกค้าในการวินิจฉัยข้อผิดพลาดระยะไกลและการปรับพารามิเตอร์ระยะไกล สะดวกสำหรับลูกค้าในการกลับมาผลิตได้อย่างรวดเร็ว

16.2 ระบบการขนถ่ายเสาไฟถนน:

ทางด้านซ้ายของเครื่อง มีชั้นวางของ ซึ่งสามารถเก็บเสาได้ 20~30 ต้น (จำนวนแตกต่างกันไปตามขนาดของเสา) หลังจากเชื่อมเสร็จแล้ว ให้กดปุ่ม และเสาไฟถนนจะถูกปล่อยไปยังชั้นวางของทางด้านขวาของเครื่อง ซึ่งสามารถเก็บเสาได้ 20 ต้น (จำนวนแตกต่างกันไปตามขนาดของเสา)

16.3 อะไหล่ตามรายการ

เครื่องประกอบด้วยส่วนต่างๆ ดังนี้:

โต๊ะทำงานยาวสำหรับการเคลื่อนที่ของรถเข็น
โครงสร้างหลัก
ระบบขับเคลื่อนรถเข็น
ชั้นวางลูกกลิ้งขนถ่าย, 5 ชุด (เหมาะสำหรับเสา 13 ม.)
ส่วนยึดไฮดรอลิก (รวมถึงลูกกลิ้งยึด เหมาะสำหรับเสาขนาดกลาง)
ระบบเชื่อมแบบจมใต้น้ำ พร้อมระบบป้อนลวด
ระบบกู้คืนฟลักซ์
ระบบไฮดรอลิก
ระบบควบคุม

ลูกกลิ้งยึด ตามความต้องการของเสาของลูกค้า

ด้วย:

1 ชุด เหมาะสำหรับแม่พิมพ์เสาเดี่ยว เสาสูง, เสา 5G

1 ชุด เหมาะสำหรับเสาไฟถนนทั่วไป เส้นผ่านศูนย์กลางขั้นต่ำ 60 มม. (เสากลมและเสาทรงกรวย)

1 ชุด เหมาะสำหรับเสาไฟถนนทั่วไป เส้นผ่านศูนย์กลางขั้นต่ำ 60 มม. (เสาแปดเหลี่ยม)

1 ชุด อุปกรณ์ยึดด้านหลังเหมาะสำหรับเสาไฟถนนทั่วไป (รวมถึงเครื่องมือขนาดเล็ก เหมาะสำหรับเสาที่มีความยาวสั้นมาก เช่น แขนยาว 1~2 เมตร)
