| Brand Name: | CMC |
| Model Number: | QC11L-20X600 |
| MOQ: | 1 ชุด |
| ราคา: | according to the machine requirement |
| Payment Terms: | FOB / CIF |
| Supply Ability: | ความต้องการตาม |
| ไม่ | ชื่อ | ราคา | หน่วย | หมายเหตุ | |
| 1 | เครื่องตัดความหนา | 20 | มิลลิเมตร | ||
| 2 | ความกว้างตัด | 600 | มิลลิเมตร | ||
| 3 | Shearing Angle | 3 ° | |||
| 4 | ระยะห่างระหว่างคอลัมน์แนวตั้ง | 1115 | มิลลิเมตร | ||
| 5 | ความยาวใบมีด | 700 | มิลลิเมตร | ||
| 6 | ความสูงของโต๊ะทำงาน | 800 | มิลลิเมตร | ||
| 7 | มอเตอร์หลัก | ชนิด | Y180L-4 | ||
| อำนาจ | 22 | กิโลวัตต์ | |||
| ความเร็ว | 1470 | รอบ / นาที | |||
| 8 | ปั๊มลูกสูบ Axial | ชนิด | IGP5-H063 | ||
| อำนาจ | 63 | ลิตร / นาที | |||
| 9 | มิติ | L | 1400 | มิลลิเมตร | |
| W | 1500 | มิลลิเมตร | |||
| H | 2000 | มิลลิเมตร | |||

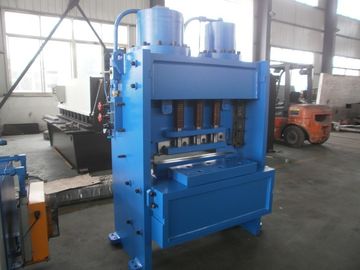

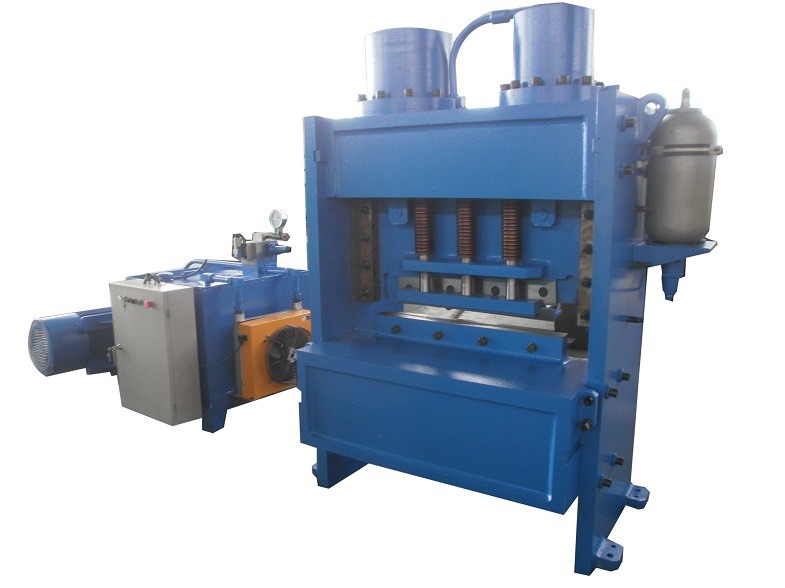

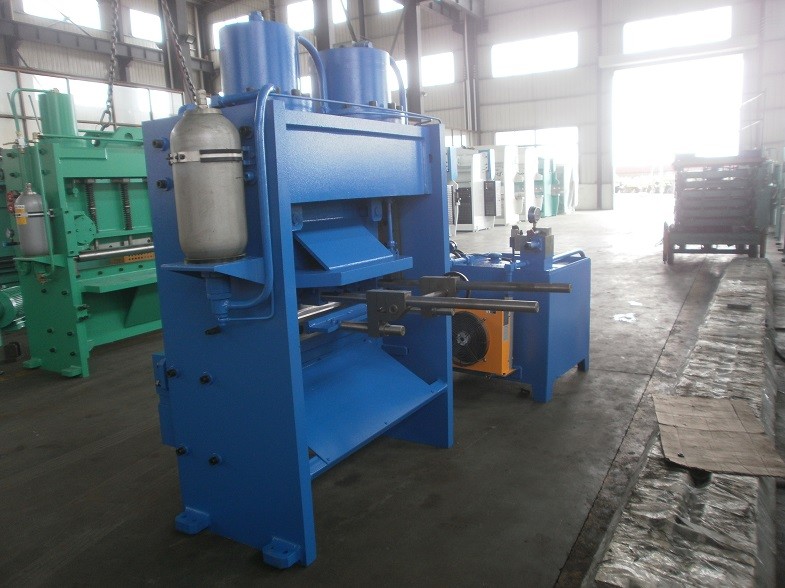

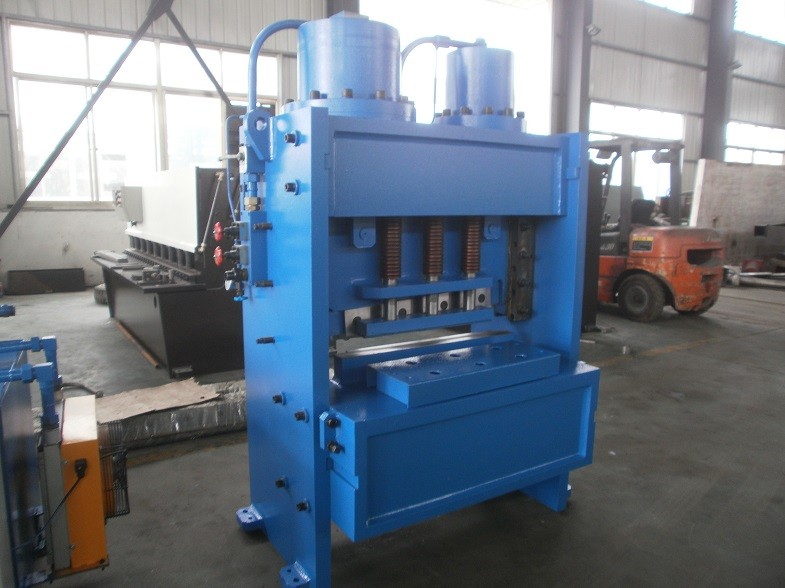

เครื่องนี้ใช้สำหรับการตัดแผ่นเหล็กที่มีความหนา 0.3-20 มม. และความกว้าง 600 มม.
ความแข็งแรงของแผ่นเปลือกโลกที่ควรจะตัดควรอยู่ที่ 450N / mm 2 หากแผ่นที่มีความแข็งแรงอื่น ๆ ถูกตัดควรปรับความหนาของแผ่น

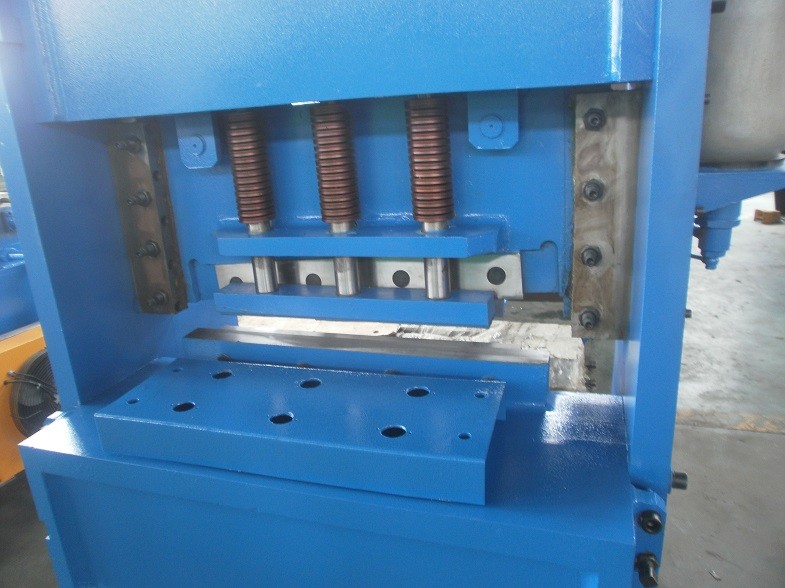

เครื่องนี้เป็นโครงสร้างเหล็กเชื่อมไฮดรอลิคขับ จังหวะย้อนกลับจะเสร็จสมบูรณ์โดยการสะสมเครื่องมีความมั่นคงที่ดีและความปลอดภัยในการใช้งานและมันไม่ได้ครอบครองพื้นที่มากและมีน้ำหนักเบาและความแข็งแกร่งที่ดีกวาดล้างใบมีดสามารถปรับได้อย่างรวดเร็วและง่ายดาย จังหวะของใบมีดด้านบนสามารถปรับได้อย่างอิสระซึ่งช่วยปรับปรุงประสิทธิภาพเมื่อตัดแผ่นแคบ เครื่องมาพร้อมกับกำแพงป้องกันเซ็นเซอร์อินฟราเรดเพื่อความปลอดภัย
ไฮดรอลิขับรถระบบ:
ระบบไฮดรอลิก (รูปที่ 1) ประกอบด้วยปั๊มลูกสูบแกน IGP5-H063 2, รวมวาล์ว 4 ระบบทั้งหมดถูกจัดเรียงอย่างสมเหตุสมผล
น้ำมันแรงดันที่ต้องการผลิตโดย 40MCY14-1B แกนลูกสูบปั๊มแรงดันสูงสุดที่ 25mpa ทำงานระบบจังหวะตีกลับของใบมีดบนคานเสร็จสมบูรณ์โดยการสะสมและความดันประมาณ 8Mpa หลักการทำงานของระบบไฮโดรลิ รูปที่ 1) คือ: น้ำมันที่สร้างขึ้นโดยปั้มน้ำมันผ่านท่อเข้าสู่ถังน้ำมันแต่ละถัง (ถังน้ำมันหลัก 8 ถังค้าง 9) และวาล์วรวม 4 หลังจากป้อนวาล์วรวมน้ำมันจะถูกแบ่งออกเป็นเส้นทางน้ำมันหลักและการควบคุม เส้นทางน้ำมัน น้ำมันจากเส้นทางน้ำมันควบคุมผ่านรูปีกผีเสื้อจะเข้าสู่วาล์วทิศทางแม่เหล็กซึ่งอยู่ในตำแหน่งเปิดตามปกติและกลับไปที่ถังน้ำมัน ไม่มีแรงกดดันเกิดขึ้นในเส้นทางน้ำมันหลัก เนื่องจากรูปีกผีเสื้อมีความแตกต่างของแรงดันบางอย่างเกิดขึ้นระหว่างด้านหน้าและด้านหลังซึ่งเปิดวาล์วรูปกรวยและน้ำมันจะกลับไปที่กระบอกน้ำมันส่งคืนผ่านรูส่งน้ำมัน ไม่มีแรงกดดันเกิดขึ้นในเส้นทางน้ำมันหลัก และเครื่องจะไม่ดำเนินการใด ๆ เมื่อเปิดวาล์วทิศทางแม่เหล็กไฟฟ้าน้ำมันควบคุมจะเข้าสู่วาล์วปล่อยลมผ่านวาล์วปรับทิศทางแม่เหล็ก วาล์วน้ำล้นจะปิดภายใต้แรงดันที่ตั้งไว้ดังนั้นแรงดันน้ำมันในเส้นทางจะเพิ่มขึ้นเรื่อย ๆ และในกระบวนการนี้ลำแสงด้านบนจะหยุดนิ่งหลังจากถังน้ำมันเอาชนะแรงสนับสนุนเพื่อกลับมา ในเวลานี้กระบอกค้างและลำแสงใบพัดด้านบนสามารถใช้งานได้ ลำแสงดาบด้านบนเคลื่อนที่ไปยังจุดตายด้านล่างและจะกระตุ้นสวิตช์ จำกัด ให้ทำหน้าที่วาล์วทิศทางแม่เหล็กจะรีเซ็ตหลังจากปิดเครื่อง เส้นทางน้ำมันทั้งหมดถูกขนถ่ายลำแสงด้านบนจะส่งคืนเนื่องจากมีการสะสม
