| ชื่อแบรนด์: | CMC |
| Model Number: | CNC-4000 * 12000 |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | according to the machine requirement |
| เงื่อนไขการจ่ายเงิน: | FOB / CIF |
| ความสามารถในการจําหน่าย: | ความต้องการตาม |
1.☆การนําเสนอสั้น ๆ

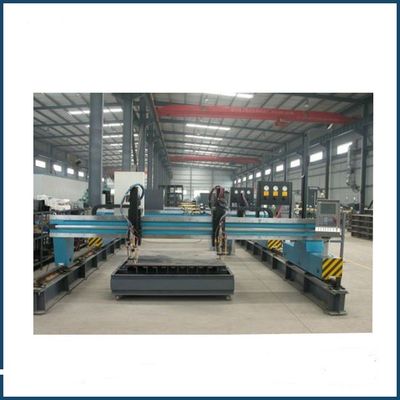

CNC series digital cutting machine is a kind of newly researched and developed efficient automatic cutting equipment for steel plate to support processing of metallic parts based on absorbing domestic and overseas advanced software and hardware technology and it can perform vertical and horizontal cutting and cutting on any position of arc curveอุปกรณ์มีโครงสร้างที่เหมาะสม การใช้งานง่าย และเทคโนโลยีที่ก้าวหน้า เป็นต้นการตัดไฟ CNC เป็นวิธีการตัดทางความร้อนแบบดั้งเดิม, ซึ่งใช้ในการตัดแผ่นเหล็กคาร์บอนที่มีคุณภาพที่ดีและความหนาการตัดคือ 6-150 มม.เครื่องตัดพลาสมา CNC ใช้ในการตัดสแตนเลสและสแตนเลสสีเหลืองด้วยความเร็วเร็วเร็ว, ความหยาบคายของพื้นผิวการตัดที่ดี, ความแม่นยําสูงและการปรับปรุงเล็ก.เครื่องตัด CNC ใช้ได้ทั่วไปในรถยนต์, การสร้างเรือ อุตสาหกรรมปิโตรเคมี, เครื่องปั่นน้ํามัน, เครื่องบรรจุความดัน, เครื่องจักรกลก่อสร้าง, เครื่องจักรกลอุตสาหกรรมเบาและอุตสาหกรรมอื่น ๆ
2.☆ส่วนประกอบพื้นฐาน
| สายสาน | 4000 มม |
| ความยาวของรถไฟ | 12000 มม |
| ระบบ CNC | Fang Ling FL-2500 (จีน) |
| เครื่องตัดไฟ CNC | 1 ชุด |
| เครื่องตัดพลาสมา CNC | 1 ชุด |
| การจุดไฟอัตโนมัติ | 1 ชุด |
| แหล่งพลาสมา | สหรัฐอเมริกา Thermadyne CUTMASTERA120 |
3.☆ ส่วนประกอบของฟังก์ชัน
| เครื่องควบคุมความสูงของความจุ | Hongyuda 1 ชุด (จีน) |
| เครื่องควบคุมความสูงของแรงดันวงโค้ง | Hongyuda 1 ชุด (จีน) |
| โปรแกรมซอฟต์แวร์ nesting | InteGNPS (จีน) |
4.☆ รายละเอียดเทคนิคหลัก
| ความกว้างการตัดจริง | 3200 มม. |
| ความยาวการตัดจริง | 10000 มม |
| สูงสุด อัตราการคืนเงิน | 6000 มม/นาที |
| ความแม่นยําในการตั้งตําแหน่งเส้นตรง | ± 0.5 มิลลิเมตร/10 มิตร |
| ความแม่นยําการซ้ําเส้นตรง | ± 0.5 มิลลิเมตร/10 มิตร |
| ความหยาบคายของพื้นผิวตัด | รา 125 |
| ความหนาในการตัดเพลิง | 6-150 มม. |
| Max ความหนาในการเจาะเพลิง | 80 มม. |
| ความหนาในการตัดการเจาะพลาสมาสูงสุด | 16 มิลลิเมตร |
| หนาตัดขอบพลาสมาสูงสุด | 35 มม. |
| รถราง | 24 กิโลกรัม |
| โหมดขับขี่ | เครื่องขับขี่แบบคู่ |
5.☆ สภาพแวดล้อมการทํางาน
| อุณหภูมิแวดล้อม | 0-45°C |
| ความชื้น | < 90% ไม่มีการดึงดูด |
| สถานที่ใกล้เคียง | อุปกรณ์ระบายอากาศ ไม่มีการสั่นมาก |
|
ความดันการเข้า (สามารถผลิตตามความต้องการความแรงกดดันของประเทศผู้ซื้อ) |
ระยะเดียว 220V 50HZ สามเฟส 380V 50HZ |
| พลังการเข้า | 2000W |
| การลดความดันออกซิเจน | 0.784-0.882M |
| ความดันออกซิเจนการทําความร้อนก่อน | 0.392Mpa |
| ความดันก๊าซเชื้อเพลิง | 0.049Mpa |
6.☆ การนําเครื่อง
เครื่องตัดดิจิทัลซีรีส์ CNC เป็นเครื่องออกแบบใหม่ที่ทํางานได้ดี รูปภาพรวมของมันสวยงาม, น้ําหนักเบาลง, แรงเร่งน้อยลง, การทํางานเรียบร้อยและใช้ได้อย่างกว้างขวางฟังก์ชันและลักษณะหลักของมัน ดังต่อไปนี้:
เครื่องตัด CNC ซีรีส์การควบคุมดิจิตอลประกอบด้วยกรอบ gantry (ประกอบด้วยแกรนด์และแกรนด์ปลายสอง), สายรถไฟหลักขับเคลื่อน, planker ท่าข้าม, ยกแกะตัด,ไฟเทียนตัดแผ่นตั้ง, แพลตฟอร์มการตัด, ส่วนประกอบ seton, ระบบทางก๊าซ, การควบคุมไฟฟ้าและระบบการควบคุม servo, เป็นต้น
ราง: โครงสร้างการปั่นขั้วสี่เหลี่ยมเพื่อการกําจัดความเครียดถูกใช้สําหรับราง. พื้นผิวการผูกของรางใช้โครงสร้างรูว์สําคัญเพื่ออํานวยความสะดวกในการผูกรางปลายพื้นที่การเดินทางของทุกเส้นทางนําได้รับการแปรรูปแม่นยํากับความแข็งแรงเสียงและความแม่นยํารากข้ามถูกติดตั้งโดย bolt บนทางที่ผ่านการประมวลผลโดย beam ซึ่งเป็นสะดวกสําหรับการเปลี่ยนและการปรับหนึ่งในด้านข้างของแกนติดตั้ง 45 # สายเหล็กคาร์บอนเกรดสูง. หลังจากการปรับปรุง, พื้นผิวของร่องรอยมีความแข็งแรงสูงและการใช้งานที่แข็งแรงที่จะทําความเข้าใจการใช้งานของ planker ทะเล.เครื่องสามารถติดตั้งรถรางสําหรับการเคลื่อนไหว 9 ชิ้น (ขึ้นอยู่กับลูกค้า) ของหลากหัวแนวตั้งแผ่นตัด torch ในอีกด้านหนึ่งของรั้วรถรางนี้ถูกแปรรูปล่วงหน้าและเป็นประเภทการประกอบเพื่อตอบสนองความต้องการของการตัดแก๊สสเตรปแบบตั้งหลายหัว
สายท้าย: สายท้ายที่ทํางานใช้สอยแบบกล่องจากวัสดุแผ่น และกําจัดความเครียดการสอยหลังการสอยซึ่งคอมแพคต์และดูดีและประมวลผลที่ตั้งกุญแจลําเลียงกับพื้นผิวผูกของแกรดเพื่อให้แน่ใจว่าขนาดการติดตั้งมอเตอร์เซอร์โว AC ผลิตในญี่ปุ่นและเครื่องลดผลิตในเยอรมนีถูกติดตั้งในรังปลายที่ขับเคลื่อน ซึ่งยังถูกควบคุมโดยอุปกรณ์ขับเคลื่อนอุปกรณ์ส่งติดตั้งบนแผ่นเลื่อนนํา, ด้วยอุปกรณ์กดสตางค์ที่ติดตั้งอยู่ด้านหนึ่ง, เพื่อให้แน่ใจว่าการกระโดดและการส่งของเกียร์และรากเพื่อทําให้อุปกรณ์เคลื่อนที่อย่างมั่นคงและตอบสนองความต้องการของการเปลี่ยนแปลงอัตราล้อนําแนวราบติดตั้งอยู่บนปลายทั้งสองของแกนปลาย, ซึ่งใช้ในการปรับปริมาณการกดของล้อบริเวณเดียวกันบนรถราง
รางกานตารีประกอบด้วยแกรนด์และแกรนด์ปลายในทั้งสองปลาย, โดยการตั้งตําแหน่งโดยกระดานหุ้มที่ปลายหนึ่ง;มันรวมลูกขัดความแข็งแรงสูง เพื่อให้อุปกรณ์ทํางานได้อย่างมั่นคง โดยไม่มีการเบี่ยงเบน. เครื่องเป่าฝุ่นติดตั้งอยู่บนพื้นที่ปลายทั้งสองของแกนปลายมันกําจัดสารสกปรกจากพื้นผิวรถไฟ เพื่อให้แน่ใจว่าความต้องการของการแปรรูปและการตัดทางอุณหภูมิเพื่ออํานวยความสะดวกในการตัด. ระหว่างเร่งเร่ง, ลดความเร็วและการย้ายที่, ความแม่นยําการเดินทางสูงสุดของอุปกรณ์สามารถรับประกัน
การแปรรูปรางความแข็งแรงสูงใช้สําหรับรางแนวนอนในทั้งสองข้าง การแปรรูปความแม่นยําถูกทําสําหรับพื้นผิวบนและพื้นผิวข้างของรางและ rack การประมวลผลแม่นยําถูกติดตั้งบนด้านนอกของรถไฟฟ้าที่จะทําให้การขับเคลื่อนมอเตอร์การขับเคลื่อนการส่งของเกียร์และคู่ rack. ติดต่อรถไฟฟ้ากับแผ่นกด, แผ่นการผูกพันและแกนเชื่อม และติดตั้งมันบนรังสนับสนุน.รังสนับสนุนเป็นส่วนผสมและจะต้องทําโดยลูกค้ามันต้องกําจัดความเครียดและให้ความเรียบ, การขนานและแนวราบของรถเลนนํา, วิธีการแปรรูปความแม่นยําและเทคโนโลยีแปรรูปที่เหมาะสมการติดตั้งและความแม่นยําของผลิตภัณฑ์เพื่อทําให้การกระโดดกระโดดของเครื่องยนต์และ rack มีเสียงพร้อมกับการทํางานที่มั่นคง.
เพื่อทําความเข้าใจการยกเทอร์ตัด, คู่สกรูการส่งและสายตรงการใช้สําหรับเครื่องตัดจํานวนการควบคุมTWT เกียร์มอเตอร์ DC ผลิตในไต้หวันถูกใช้เป็นอุปกรณ์ส่ง. LM ผูกสายตรงถูกใช้สําหรับการเคลื่อนไหวด้านบนและด้านล่าง. ไฟไหม้ตัดเคลื่อนไหวอย่างอิสระบนไม้ยก การทํางานถูกควบคุมโดยสวิทช์การเดินทางเพื่อทําความเข้าใจการยกที่ไม่พิเศษกลุ่มเทอร์ชั่นตัดรวมชุดหนึ่งของเทอร์ชั่นตัดควบคุมด้วยตัวเลขและอุปกรณ์จุดไฟ, ไฟไหม้ตัดพลาสมา, และอื่น ๆ สามารถเลือกตามความต้องการของผู้ใช้งาน. ไฟไหม้ตัดถูกเชื่อมต่อกับแผ่นการติดตั้งและไม้ยกเพื่อให้แน่ใจว่าการเคลื่อนไหวยืดหยุ่นของ ไฟไหม้ตัด.
การออกแบบระบบเส้นทางก๊าซต้องให้การทํางานที่ปลอดภัยและน่าเชื่อถือ มันประกอบด้วยสองส่วน หนึ่งคืออุปกรณ์ส่งก๊าซและแหล่งก๊าซที่ลูกค้าส่งจําหน่ายก๊าซรวม หรือ จําหน่ายก๊าซรถบัสแยก, ด้วยความบริสุทธิ์ของออกซิเจน 99.7% และโปรแปน 86% อีกทางที่ต้องการของอากาศโดยผู้ผลิต, ได้แก่กล่องแหล่งก๊าซ,เครื่องตัดสายกระจายและเครื่องควบคุมจํานวน (เครื่องตัดแผ่นตั้ง) เพื่อสร้างระบบทางอากาศกล่องแหล่งก๊าซถือ 3 วาล์วลดและเครื่องวัดความดัน. ไอน้ําออกซิเจนเข้าในสองทางและโปรปานเข้าระบบลดของกล่องแหล่งก๊าซ. หลังจากลดความดันได้รับแหล่งก๊าซที่ต้องการ, ความดันออกซิเจน 0.98Mpa และความดัน acetylene 0.14Mpa, แหล่งก๊าซเข้าแถวการกระจายผ่านท่อต่อเนื่อง, ซึ่งประกอบด้วย 3 แถวท่อและติดตั้งมันบนพื้นผิวแกนbeam ด้วย clamps.เส้นกระจายคือส่วนหลักของโครงสร้างกระจายของไฟตัดทางหนึ่งถูกเชื่อมต่อกับสองกลุ่มของการควบคุมจํานวนการตัดเทียนผ่านโซ่ลากของ MS และท่อแหล่งก๊าซอุปกรณ์ไฟกลับติดตั้งบนท่อทางอากาศ (การตัดเทียน) เพื่อป้องกันไฟกลับเพื่อทําให้การทํางานปลอดภัยและน่าเชื่อถือการกระจายความดันแหล่งก๊าซและการไหลผ่านจะสําเร็จโดยการหมุนค่ามือของค่าการลดและการตัดเทียนความดันการตัดถูกเลือกตามความหนาของแผ่นเหล็กการตัด การเลือกปริมาตรขึ้นอยู่กับการทํางานที่คุ้นเคย
7.☆ รายการส่วนสําคัญ
| อุปกรณ์โค้ดออทติคอลด้านข้าม | ปานาซอนิก |
| อุปกรณ์โค้ดทางออนไลน์ | ปานาซอนิก |
| มอเตอร์เซอร์โวเวอร์ดริเวอร์ดริเวอร์ | ปานาซอนิก |
| มอเตอร์เซอร์โวเวอร์แบบขับขี่ยาว | ปานาซอนิก |
| ระบบขับเคลื่อนเซอร์โว | ปานาซอนิก |
| กล่องเกียร์ดาวดวงข้าม | ชิมโป จานพาน |
| กล่องเกียร์ดาวเรือนยาว | ชิมโป จานพาน |
8.☆ รายการของอุปกรณ์เสริมและเครื่องมือ
| ชื่อ | QTY |
| โพรเปาเนสตัดจมูก 0# | 2 |
| โพรเปาเนสตัดจม 1# | 2 |
| โพรเปาเนสตัดจม 2# | 2 |
| เครื่องล้างปลาย | 1 |
| เครื่องสับ M4-M10 | 1 |
| ฟิวส์ | 6 |
| ส่วนใช้ในการตัดพลาสมา | 1 กล่อง |
9.☆ ระบบควบคุม CNC
Adtech HC-6500 ประเทศจีน
²ARM9 เครื่องประมวลผลอุตสาหกรรม ระบบที่ติดตั้งที่มีประสิทธิภาพสูง
2 จะไม่ติดเชื้อไวรัส Windows
2 ความสามารถต่อต้านการขัดขวางของพลาสมาที่แข็งแรงมาก
2 โครงสร้างฮาร์ดแวร์ที่มั่นคงสูง
2 การบริโภคพลังงานที่ต่ํามาก ป้องกันระบบหยุดในอุณหภูมิสูง
2 เปิด / ปิดตามความต้องการ
2 รองรับการประมวลผลเอกสารทั้งหมดที่จัดการโดยไฟล์
2 แต่ ละ โปรแกรม สามารถ เก็บ เคล็ดลับ การ จัด ขั้น ต่ํา ถึง 50,000 เส้น
2 ผู้ใช้งานสะกดภาษาการแสดงอย่างอิสระ
2 เอกสารระบบมีฟังก์ชัน Save and Restore
2 ฟังก์ชันการช่วยเหลือ ใช้งานง่าย
2 สามารถเชื่อมต่อกับคีย์บอร์ด PS มาตรฐานภายนอก
2 จอ LCD สี 10.4"
10.☆ แหล่งพลังงานพลาสมา
USA Thermadyne CUTMASTER A120 รายละเอียดข้อมูล โปรดดูที่ www.thermadyne.com
11.☆ โปรแกรม
InteGNPS จากจีน
คําแนะนําสั้นๆ
InteGNPS เป็นซอฟต์แวร์ที่ใช้ในการเขียนโปรแกรมเครื่องตัด NC (Numerical Control) สนับสนุนไฟ, พลาสมา, เลเซอร์, เจตน้ํา เป็นต้น
InteGNPS รองรับการวาดภาพและ nesting ในสภาพแวดล้อม AutoCAD, InteGNPS เปลี่ยนไฟล์ nesting (AutoCAD DXF) เป็นไฟล์รหัส NC สําหรับเครื่องตัด, ใน InteGNPS สามารถดูไฟล์ nesting AutoCAD,ไฟล์รหัส NC ของจอ, แสดงรหัส NC เป็นกราฟฟิค, ขั้นตอนต่อขั้นตอนจําลองรหัส NC.
InteGNPS สามารถผลิตไฟล์รหัส NC สําหรับเครื่องตัด, เทปกระดาษ perforated ฯลฯจุดตัดใกล้เคียง auto-combined, การชําระค่าซอฟต์แวร์, การตรวจสอบจุดขัดขวาง, การตัดสะพาน, การทําเครื่องหมายเจาะ, การทําเครื่องหมายผง, การปรับปรุงรหัส, การตรวจสอบการสะกดรหัส NC, การตัดข้อความและคุณสมบัติอื่น ๆน้ําหนักการตัด, พื้นที่ตัดและการใช้เหล็ก สร้างรายงานการพิมพ์ล่วงหน้า
InteGNPS สามารถบูรณาการกับ AutoCAD ได้อย่างมีประสิทธิภาพ ไฟล์ AutoCAD DWG สามารถใช้เป็นส่วนวาดโดยตรงสําหรับ nestingn AutoCAD คุณสามารถวาดภาพ wormiform. InteGNPS เป็นเครื่องมือที่มีพลังและใช้ได้สําหรับการเขียนโปรแกรมการตัด NC
คุณสมบัติของ InteGNPS:
2) การใช้งานง่าย, เรียนรู้ง่าย, ติดต่อกับ AutoCAD. การสนับสนุนหลายภาษา, ตอนนี้สนับสนุนภาษาจีน (ง่าย) และภาษาอังกฤษ
3) เครื่องอัตโนมัติพิเศษที่ซับซ้อน, รับประกันโปรแกรม nesting ที่ซับซ้อนอย่างแม่นยํา
4) เครื่องบดชนิดพิเศษที่มีขนาดต่ํากว่า 0.1 มิลลิเมตร
5) การป้องกันการบิดเบือนของแผ่นแสงพิเศษสามารถได้รับการตัดที่มีคุณภาพที่ดี
6) จุดตัดที่ใกล้เคียงพิเศษที่ประกอบด้วยอัตโนมัติ ลดเวลาทํารูและเพิ่มการใช้แผ่น
7) การนําเข้าและนําออกแบบฉลาดพิเศษ วงกลมเล็ก นําเข้า / ออกโดยอัตโนมัติจากกลาง
8) การสนับสนุนพิเศษสําหรับการตัด, การตรา, การเจาะรหัสประกอบในไฟล์ NC เดียว
9) การสนับสนุนพิเศษในการปรับปรุง arc เล็ก (((((() ไปยังเส้น, ป้องกันการควบคุมการ์ดกระบวนการ arc (((() เกิดปัญหา.
10) โปรแกรมชดเชยที่รองรับ
11) การสนับสนุนพิเศษตัดในสถานที่ตัดผ่านเทคนิค, สามารถ sweep ที่ตัดในสถานที่เด่น, โดยเฉพาะอย่างยิ่งมีประโยชน์สําหรับการตัดพลาสมา
12) รองรับการตัดลักษณะแบบไม่ปิด
13) ตัดในตําแหน่งการปรับปรุง, ตัด wise เป็นยืดหยุ่น
14) โปรแกรมซ้ําสนับสนุน
15) โครงการจอรุ่น NC โค้ดเป็นกราฟิก, การตรวจสอบการสะกดคํา, การตรวจสอบจุดการรบกวน
16) พิมพ์ภาพล่วงหน้าการจัดวาง nesting และพารามิเตอร์
17) การสื่อสารพิเศษกับ PocketPC ผ่าน PocketPC สามารถส่งรหัส NC ไปยังเครื่องตัด โปรแกรม FastComm เป็นตัวเลือกสําหรับ PocketPC OS
18) การสื่อสาร DNC ได้รับการสนับสนุน
19) โมดูลทํารังอัตโนมัติ
20) โมดูลระบบอัตราส่วนการตัดที่ฉลาด (InteQuote) ช่วยให้คุณพิมพ์ใบอัตราส่วนที่ฉลาดและรายการชิ้นส่วนหลังจากการเขียนโปรแกรม
21) Integrate InteGNPS กับ Windows Explorer
22) สนับสนุนเครื่องตัดหลายเครื่อง, nesting ครั้งเดียวทํางานสําหรับเครื่องตัดทั้งหมด.
23) สนับสนุน Tribon-GEN โฟเมทไฟล์แผนที่และแปลงเป็นเครื่องโค้ด & AutoCAD
24) InteConvert โมดูลสนับสนุนทุกชนิดของเครื่องโค้ดแปลง
InteGNPS พัฒนาเมื่อสิบปีที่แล้ว มีฟังก์ชันเต็มรูปแบบ ใช้งานได้อย่างน่าเชื่อถือ มีการเขียนโปรแกรมให้แม่นยํา มีความฉลาด เรียนง่าย ใช้งานสะดวก ปัจจุบันถูกใช้ในจีนอย่างแพร่หลาย
InteGNPS อยู่ข้างหน้าในด้านโปรแกรมเครื่องตัด
InteGNPS สําหรับ Windows 95/98/NT/2000/Me/XP/2003/Vista
InteGNPS รองรับ AutoCAD R12/R13/R14/2000/2002/2004/2005/2006/2007/2008/2009 ฯลฯ
