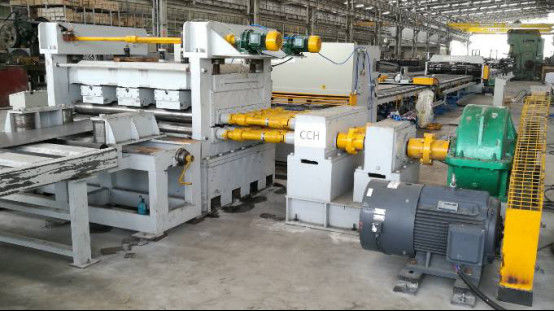

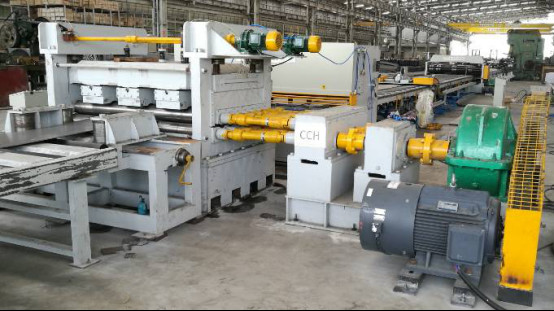

800 - 1600mm Q235A เหล็กแผ่นรีดร้อนเหล็กม้วนอ่อนตัดกับเครื่องความยาวสาย

รายละเอียดอย่างรวดเร็ว:

รายละเอียด:

พารามิเตอร์ทางเทคนิค

1. ความหนาของวัสดุ: 2mm-6.0mm สำหรับ Q235A เหล็กแผ่นรีดร้อนเหล็กอ่อน

2. ความกว้างของวัสดุ: 800-1600mm

3. น้ำหนักของขดลวดเหล็ก: แม็กซ์ 20 ตัน

4. เส้นผ่าศูนย์กลางภายในของขดลวดเหล็ก: Φ500mm-Φ750mm

5. ความเร็ว Leveling: 5- 15 เมตร / นาที

6. จำนวนลูกกลิ้ง leveling: 13

7. ระดับเม็ดเส้นผ่าศูนย์กลาง: 160mm

8. ช่วงยาวขนาด: 2000 ~ 12000mm ตามข้อกำหนด

10. ความคลาดเคลื่อนของความยาวตัด: ± 15mm (ฐานบนแผ่นความยาว 8m)

11. หลัก leveling มอเตอร์ไฟฟ้า: 37kw (รวมประมาณ 65KW)

12. พื้นที่กว้างสำหรับเครื่อง: ประมาณ 7000mm

การประยุกต์ใช้:

มันเป็น uncoiling วัสดุเสาไฟปรับระดับตัดขูดตัดขอบและขั้นตอนการตัดเรียวเพื่อให้ได้ความกว้างด้านใดด้านหนึ่งเล็ก ๆ ด้านหนึ่งแผ่นเหล็กกว้างขนาดใหญ่

ข้อมูลจำเพาะ

1. เหล็กรถม้วนโหลด Dolly:

ขึ้นและลง: ไฮดรอลิ

การเคลื่อนย้ายแนวนอน: สถานที่เดียวกัน

Max.loading น้ำหนัก: 15Tons

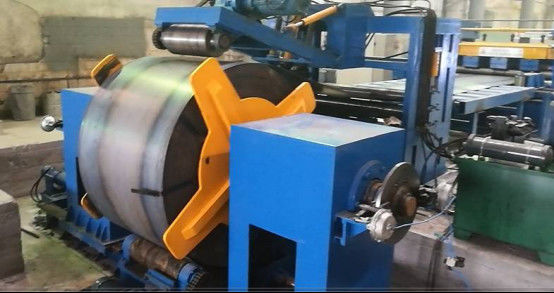

2. ไฮดรอลิคู่หัวประเภทร่ม decoiler:

รวมไปถึง: มอเตอร์จ่ายออกมอเตอร์ลด,

ระบบห่วงโซ่กะจะใช้เวลาในการหมุน ทิศทางการหมุนสามารถตามเข็มนาฬิกาและ unclockwise

เปิดและปิด: ไฮดรอลิ

Max.loading น้ำหนัก: 15Tons

3. แนวทางไฮดรอลิกดพลั่วหัวหยิกและอุปกรณ์การให้อาหาร:

มันเป็นสำหรับการถ่ายหัวของขดลวดเหล็กให้อาหารหน่วยไฮโดรลิคขึ้นและกดเพื่อหลีกเลี่ยงการขดลวดสแตนหลวม

วาระสองลูกกลิ้ง 'ฟีดวัสดุที่หน่วยตัดขอบ ขึ้นขึ้นลูกกลิ้งและลง: ไฮดรอลิ

4. กลางโต๊ะทำงานวิธีกลิ้ง: 4M

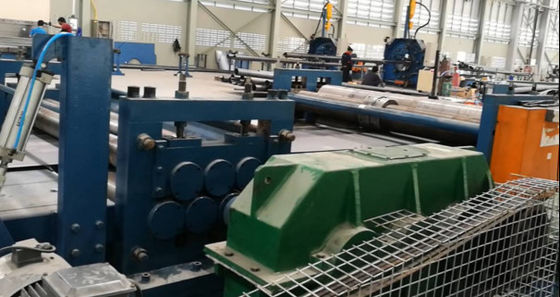

5. หน่วย Leveling: (สองวางประเภท)

รวมไปถึง: มอเตอร์ปรับความเร็วลดเกียร์

ลูกกลิ้ง leveling จะจัดการกับการรักษาความร้อน 40Cr HRC48

ขึ้นและลงรวมลูกกลิ้ง 13. (รวม 1 คู่ของลูกกลิ้งหยิก)

ขึ้นฐานลูกกลิ้งและลงการเคลื่อนไหวคือการขับเคลื่อนด้วยมอเตอร์ผ่านระบบหนอน

มันขึ้นอยู่กับหน่วยความยาววัด:

หมุนเข้ารหัสส่ง siginal ระยะเวลาในการควบคุมระบบและการควบคุมความยาวบาง

หมายเหตุ: ตัวเลือก: สี่วางหน่วยประเภท leveling กับหน่วยแนวทางของแต่ละบุคคล

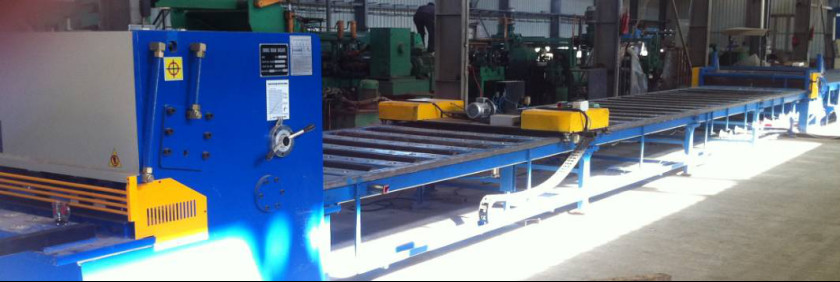

เครื่อง 6. ตัด:

รวมไปถึง: แกว่งไฮดรอลิคานเฉือน Q12Y-6 * 2000

7. หน่วยขอบตัดดับเบิล

มันเป็นเพราะตัดขอบขูดของเหล็กแผ่นรีดร้อนเพื่อให้ได้ความกว้างที่แน่นอนสำหรับเสาไฟ

มันเป็นฐานในหลักการตัดกลิ้งในการตัดเหล็กแผ่น มีดอลลี่ในด้านหน้าของหน่วยตัดเป็น มันเป็นสำหรับการควบคุมการตัดตรง จากการเปลี่ยนแปลงตำแหน่งของใบมีดตัดที่จะได้รับความกว้างที่แตกต่างกันขนาดแตกต่างกัน FR แผ่นเสาไฟ

รวมไปถึง:

ตารางที่มีการสนับสนุนทางรถไฟ

หนีบ Dolly แผ่นหนึ่งชิ้น

ใบมีดดับเบิลประเภทหน่วยตัดขอบด้วยมอเตอร์และเกียร์กล่อง

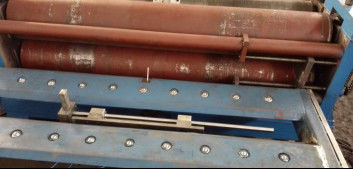

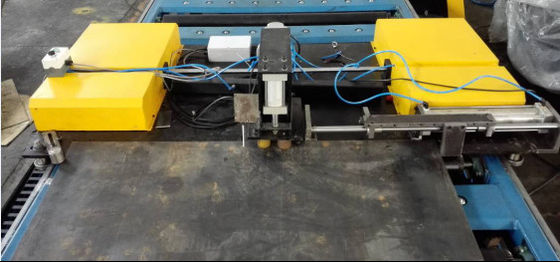

หน่วยตัด 8. เรียว

เครื่องตัดเรียวเป็นฐานในหลักการตัดกลิ้งในการตัดเหล็กแผ่น มีดอลลี่ในด้านหน้าของหน่วยตัดเป็น มันเป็นสำหรับการควบคุมการศึกษาระดับปริญญาตัดเรียว โดยการเปลี่ยนตำแหน่งของจุกในดอลลี่ในการควบคุมอัตราการตัดเรียว

รวมไปถึง:

ตารางที่มีการสนับสนุนทางรถไฟ

หนีบ Dolly แผ่นหนึ่งชิ้น

ใบเดี่ยวประเภทหน่วยตัดขอบด้วยมอเตอร์และกล่องเกียร์

9. บอลตารางการสนับสนุนชนิดแผ่นเรียวเสร็จ

10. ระบบไฟฟ้า:

ตารางควบคุมกลาง

PLC, AC อินเวอร์เตอร์ไดร์เวอร์มีคุณสมบัติของการตอบสนองที่รวดเร็วและมีกิจกรรมที่ดีที่มีประสิทธิภาพสามารถควบคุมความถูกต้องของการวัดและความเร็วในการทำงาน

11. ระบบไฮดรอลิ:

25L พลังงานไฮดรอลิ / นาที

รวมทั้งสถานีไฮดรอลิ, วาล์ว, ถังน้ำมัน, ร่วมกัน, ท่ออ่อน, ท่อยากและอื่น ๆ

ความแตกต่างกับของเราที่จะตัดความยาวและคนอื่น ๆ คืออะไร?

ตัดแบบดั้งเดิมให้มีความยาวเพียงแค่ตัดเหล็กม้วนเป็นแผ่น แต่เราได้รับการออกแบบมาเป็นพิเศษสำหรับเสาไฟก็สามารถตัดเหล็กม้วนเป็นแผ่น แต่ในขณะเดียวกันก็ยังสามารถตัดแผ่นลงไปในด้านใดด้านหนึ่งกว้างขนาดเล็กด้านหนึ่งกว้างขนาดใหญ่คล้ายกับบันไดรูป

การสื่อสารกับลูกค้า

A: วิธีการตัดแผ่นด้านหนึ่งกว้างขนาดเล็กและอีกด้านหนึ่งแผ่นความกว้างขนาดใหญ่โดยเครื่องนี้หรือไม่?

B: แรกมีสองหน่วยขอบตัดนั้นก็เพื่อตัดขอบขูดของเหล็กแผ่นรีดร้อนเพื่อให้ได้ความกว้างที่แน่นอนสำหรับเสาไฟแล้วเราสามารถใช้หน่วยเรียวตัดของเราที่จะตัดเหล็กแผ่นเป็น 2 ชิ้น กับอีกด้านหนึ่งมีขนาดเล็กและอีกด้านหนึ่งแผ่นมีขนาดใหญ่ มีดอลลี่ในด้านหน้าของหน่วยตัดเป็น มันเป็นสำหรับการควบคุมการศึกษาระดับปริญญาตัดเรียว โดยการเปลี่ยนตำแหน่งของจุกในดอลลี่ในการควบคุมอัตราการตัดเรียว

A: วิธีการหลายรูปแบบใดเราจึงต้องตัดให้มีความยาว?

B: เรามีสามชนิด 6X1600-12meters (ความยาวตัดสูงสุดคือ 12meters) 6X1600-14 เมตร (สูงสุด 14 เมตร) และ 6X1600-16 เมตร (สูงสุด 16 เมตร)

A: นานแค่ไหนระยะเวลาการรับประกันคุณภาพของคุณ

หนึ่งปี. และเมื่อเครื่องมาถึงการประชุมเชิงปฏิบัติการของลูกค้าเราจะส่งวิศวกรไปยังเครื่องว่าจ้างและการให้การฝึกอบรม แต่ก็ยังมีลูกค้าสามารถให้วิศวกรของพวกเขาเพื่อการประชุมเชิงปฏิบัติการของเราเพื่อศึกษาก่อนส่งมอบ
