| Brand Name: | CMC |
| Model Number: | HM2500 |
| MOQ: | 1 ชุด |
| ราคา: | according to the customer's requirement |
| Payment Terms: | แอล/C, ที/ที |
| Supply Ability: | แล้วแต่ปริมาณเครื่อง |

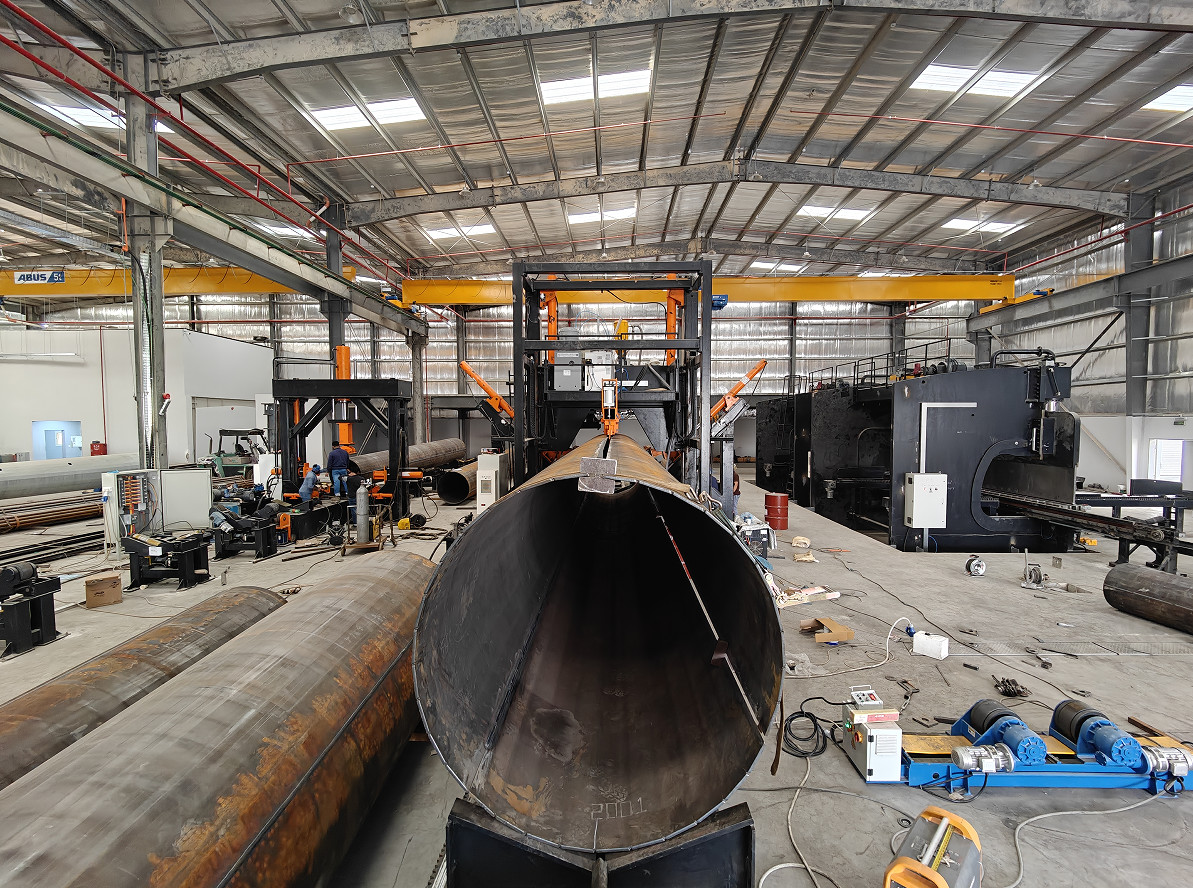

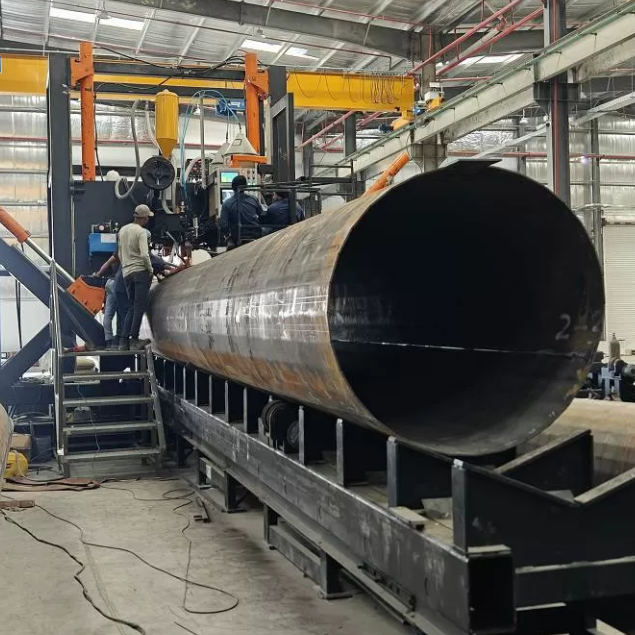

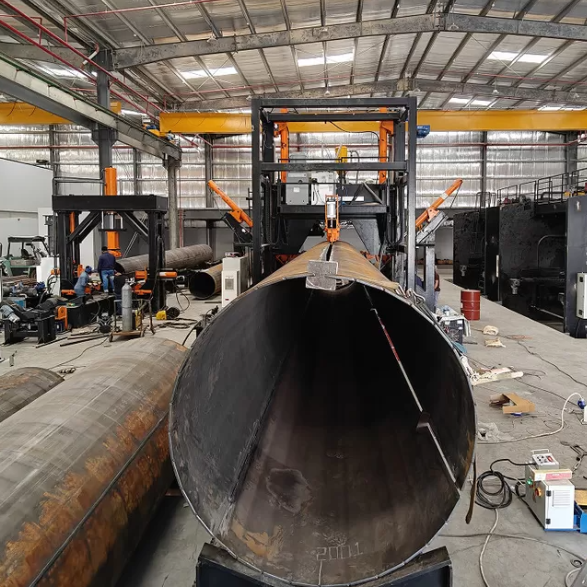

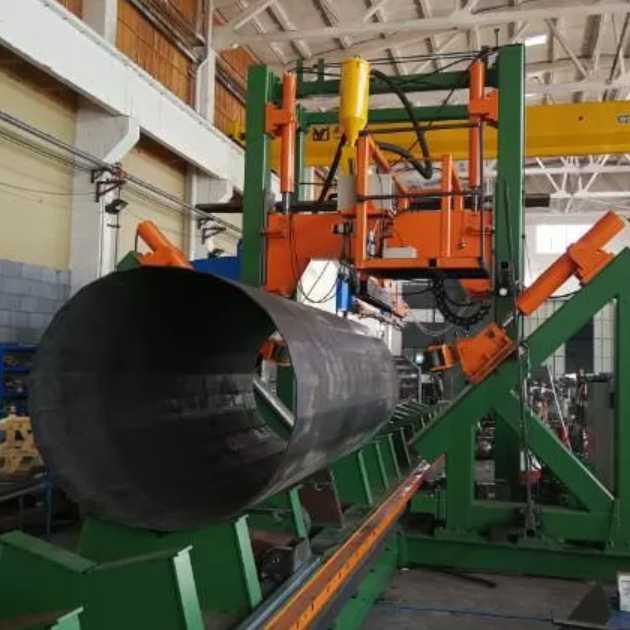

CNC POLE SHUT- เครื่องปั่น
รูปแบบ: HM2500/13000
ออกแบบมาเพื่อโมโนโปล สายพานสูง สายพานสื่อสาร 5G
ช่วงกว้าง: 500 ~ 2500 มิลลิเมตร ความหนา: ปกติ: 6 ~ 20 มิลลิเมตร ความยาว: 13000 มิลลิเมตร
หมายเหตุ: เครื่องยังสามารถทําความหนามากขึ้น, หากความหนา 18 ~ 25 มม, การแนะนํา: ทําการเชื่อมปิดครั้งแรก, แล้วทําการเชื่อมพื้นผิว.
เครื่องปั่นสายไฟสามสายแบบโค้งสองสาย
วงกว้างของการใช้งาน: เหมาะสําหรับความยาวใหญ่ขนาดกลางสตูลสตูลสตูลสตูลสตูลสตูลสตูลสตูล
CNC POLE SHUT-WELDING MACHINE, มันเหมาะสําหรับกล่องหนึ่งหรือกล่องสองชนิดโพลีโกลอนและวงกลมโพลีโคเนียล ((โพลีโคเนียล)โครงสร้างประเภท gantry เป็นที่คงและมีระบบปั่น, V-รูปแบบเต็มสตูลความยาว dolly ((โต๊ะทํางาน) กับ servo มอเตอร์สําหรับความเร็วปรับการเคลื่อนไหว, กระบอกไฮดรอลิกผลักล้อ clamping ปิดสตูลและทําการปั่นในเวลาเดียวกัน
สําหรับสองเสาเย็บ เมื่อการเย็บเสาแรกเสร็จลง รอลเลอร์ด้านล่างจะขึ้นและหมุนเสาไปยังตําแหน่งเย็บอื่นเพื่อเริ่มการเย็บเสาที่สอง
ลักษณะพิเศษ:
1.CNC ปรับอัตโนมัติ, ระบบ CNC, กับการเปลี่ยนแปลงของกว้างเสา, ปรับความดันอัตโนมัติ, ปรับตําแหน่งเท้ากดอัตโนมัติอัตโนมัติตรงกับความเร็วและตําแหน่งการให้อาหาร, ให้การเย็บเชื่อมอยู่เสมอในสภาพปิด, เพื่อให้แน่ใจว่าการเชื่อมเรียบ
2ระบบควบคุม CNC พิเศษ ทําให้ด้านซ้ายและขวาของเท้าการทํางานร่วมกันเป็นที่ดีมาก
3.บนพื้นฐานของคุณสมบัติของกระบวนการที่ผ่านมา หลังจากการปั่น ไม่มีการบิดของสอเสาและไม่มีความจําเป็นสําหรับบุคลากรที่จะกดและบิดแท่งที่ด้านหลังของเครื่องจักรเพื่อศูนย์กลางการผสม.
4สตาร์ทอยู่บนโต๊ะทํางานทรงตัว V และการเคลื่อนไหวของมันถูกควบคุมโดย servo เพื่อให้มั่นคงในการปั่นหัวและหางการ แปรง จาก หัว ไป ถึง หาง ช่วย ลด ความ ยาว ของ หาง ที่ ไม่ ได้ แปรง.
5.จํานวนของม้วน clamping คือ 3 ชุด, ข้อดีคือลดความดันม้วนที่พื้นผิวเสา, และลดการขีดข่วนบนพื้นผิว.,ต้นขั้วหลายเหลี่ยม และ ต้นขั้วทรงโขน มันสามารถมีเส้น径เท่ากัน หรือทรงโขน
6โต๊ะทํางานทรงตัว V (Dolly) กับการทํางานกลับเร็วแบบมอเตอร์ และลดความเข้มข้นในการทํางานของผู้ใช้
7.ฟังก์ชันการปั่นวงศ์แบบดําน้ํา
8.ด้วยอุปกรณ์นําทางหลังเสา, มันสามารถปรับตัวได้. ในการทํางานจริง, ตําแหน่งของเย็บปั่นหายากปรับ, ซึ่งลดความเข้มข้นของแรงงานของผู้ประกอบการ.
9ผ่านกล้องที่ติดตั้งบนหัวเครื่อง, การเย็บการเชื่อมถูกสะท้อนลงบนจอของแผ่นควบคุมหลัก, ทําให้การติดตามเย็บการเชื่อมง่ายและง่าย,และลดความเข้มข้นแรงงานของผู้ประกอบการสําหรับการติดตามการปั่น..
10ระบบความดันน้ํามันและ CNC ที่พัฒนาเอง ทําให้เสา welded กลมและความบิดเบือนเล็ก
11.สําหรับสองเสาเย็บ, เมื่อเย็บเย็บแรกเสร็จสิ้น, รอลเลอร์ด้านล่างจะขึ้นและหมุนเสาไปยังตําแหน่งเย็บอื่น ๆ เพื่อเริ่มต้นเย็บเย็บที่สอง
12.การบรรทุกและบรรทุกในตําแหน่งด้านหน้า
13.บล็อกทองแดงภายใน, ซึ่งปรับปรุงอย่างมากอัตราการเจาะเข้าของการผสมผสาน.
14ผู้ประกอบการ: 1 คน
15รายการเลือก:
15.1 สําหรับความหนาของแผ่นมากกว่า 10 มิลลิเมตร, ใช้การปะลุกลมสองเส้นและสายสองเส้น (หรือไฟฟ้าสองเส้นและสายสามเส้น) ปะลุกลมดําน้ํา, DC + AC, การปะลุ DC ใช้กระแสไฟฟ้าสูงและความดันต่ําสายโคจรแบบ DC ได้รับการเจาะเข้าไปอย่างมาก, AC ใช้กระแสไฟฟ้าที่ค่อนข้างน้อยและความแรงกรางสูง, เพิ่มความกว้างการหลอมรวมและได้รับการสร้างสรรค์การหลอมสวยงาม.ปรับปรุงผลการเชื่อมและลดการบริโภคพลังงาน..
15.2ระบบที่เชื่อมต่อกับเครือข่าย
ฟังก์ชัน: อัพเดทซอฟต์แวร์ในเวลาที่ถูกต้อง เพื่อได้รับซอฟต์แวร์ที่ดีที่สุดและล่าสุดและข้อมูลประสบการณ์ ซึ่งสามารถช่วยลูกค้าในการวินิจฉัยความผิดพลาดทางไกลและการปรับปารามิเตอร์ทางไกลมันสะดวกสําหรับลูกค้าที่จะรีบดําเนินการผลิต.15. 3 ส่วนสํารองด้วยเครื่อง
เครื่องประกอบด้วยส่วนต่อไปนี้:
| ปริมาตรเทคนิค | ||
| 1 | กว้างของสตาร์ | 500-2500 มม. |
| 2 | ความยาวของโต๊ะทํางาน | 13000 มม |
| 3 | ความหนาของไม้ |
6 ~ 20 มิลลิเมตร, Q235, Q355 หมายเหตุ: เครื่องยังสามารถทําความหนามากขึ้น, หากความหนา 18 ~ 25 มม, การแนะนํา: ทําการเชื่อมปิดครั้งแรก, แล้วทําการเชื่อมพื้นผิว. |
| 4 | จํานวนเท้ากั้น | 3 หน่วย |
| 5 | พลังงานของมอเตอร์ของปั๊มน้ํามัน | 3+3 KW |
| 6 | พลังงานของมอเตอร์เซอร์โวสําหรับโต๊ะทํางานชนิด V (ดอลลี่) - | 7KW, ปรับความเร็ว, AC servo |
| 7 | การกดแบบตั้ง | ขนาด 2000mm |
| 8 | ความสูงในการทํางาน | ระยะทางจากมุมล่างของเสาไปยังพื้น:800 |
| 9 | เครื่องเชื่อม |
เครื่องเชื่อมลวดกลมดําน้ําไฟฟ้าสองสามสาย จําหน่ายพลังงานการปั๊มบัวแบบ DC แบบ 1250 พลังงานเข้า AC380V สามเฟส 50Hz ความจุทางเข้า 80KVA กระแสออก dc250a ~ dc1250a ระยะเวลาการบรรทุกชื่อ 80% แหล่งไฟฟ้าการปั่นอาร์คใต้น้ําแบบ AC 1000A ความจุเข้าระดับชื่อ: 125kva พลังงานเข้า AC380V, เฟสเดียว, 50Hz ระยะความกระชับกําลังออก: 30 ~ 44V กระแสออก ac250a ~ ac1250a ระยะเวลาการบรรทุกชื่อ 60% เครื่องเชื่อมไฟฟ้าสองสายสามสาย แบรนด์: Kaiyuan |
| 10 | กว้างของสายผสม | ไฟไฟฟ้าสองสาย 3 สายเดียว 40สายสองสาย: 2x16 |
| 11 | ความเร็วในการปั่น |
0.3 ~ 1.5m/min ปรับได้โดยไม่ขั้นตอน หมายเหตุ: ความหนาที่แตกต่างกัน ความเร็วที่แตกต่างกัน |
| 12 | ทิศทางการปั่น | การเชื่อมจากปลายใหญ่ไปปลายเล็ก |
| 13 | อัตราการเจาะเข้าของการผสม | 80 ~ 90 % |
| 14 | ส่วนประกอบไฟฟ้า | ชไนเดอร์ (แบรนด์ฝรั่งเศส) |
| 15 | ระบบ CNC PLC | Siemens (แบรนด์เยอรมัน) |
| 16 | มอเตอร์โต๊ะทํางานชนิด V (Dolly) | มอเตอร์เซอร์โว |
| 17 | แบรนด์ของเครื่องปั่น | ในรายการที่ 9 |
| 18 | น้ําหนัก | 25 ตัน |
| 19 | ขนาด | 31000x7000x6200 มม (LXWXH) |
