เครื่องเชื่อมโมโนโพล HM500 / 14000mm อัตโนมัติ

ได้รับการรับรอง
จีน Wuxi CMC Machinery Co.,Ltd รับรอง
จีน Wuxi CMC Machinery Co.,Ltd รับรอง
สนทนาออนไลน์ตอนนี้ฉัน

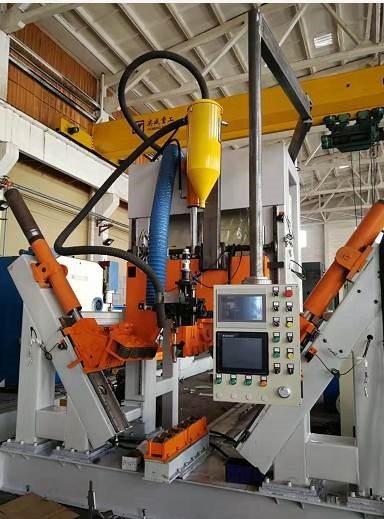

เครื่องเชื่อมโมโนโพล HM500 / 14000mm อัตโนมัติ

เครื่องเชื่อมโมโนโพล HM500 / 14000mm อัตโนมัติ
Automatic HM500 / 14000mm Monopole Welding Machine
เครื่องเชื่อมโมโนโพล HM500 / 14000mm อัตโนมัติ เครื่องเชื่อมโมโนโพล HM500 / 14000mm อัตโนมัติ เครื่องเชื่อมโมโนโพล HM500 / 14000mm อัตโนมัติ

ภาพใหญ่ :  เครื่องเชื่อมโมโนโพล HM500 / 14000mm อัตโนมัติ

รายละเอียดสินค้า:
สถานที่กำเนิด: อู๋ซี ประเทศจีน
ชื่อแบรนด์: CMC
หมายเลขรุ่น: HM500/14000
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: as per negotiation, USD,EURO,RMB are acceptable
รายละเอียดการบรรจุ: ถอดประกอบ เปลือย เหมาะสำหรับขนส่งตู้คอนเทนเนอร์
เวลาการส่งมอบ: 60~90 วัน
เงื่อนไขการชำระเงิน: ที/ที, แอล/ซี
สามารถในการผลิต: ตามปริมาณเครื่อง

เครื่องเชื่อมโมโนโพล HM500 / 14000mm อัตโนมัติ

ลักษณะ
แสงสูง:

เครื่องเชื่อมอัตโนมัติ

,

เครื่องเชื่อมเสาไฟ

CNC 5G POLE SHUT-WELDING MACHINE

รุ่น: HM500/14000

ออกแบบ สำหรับเสาโมโนโพล, ไฮแมสต์, เสา 5G



ประเภทลูกกลิ้ง

ออกแบบมาเป็นพิเศษสำหรับเสาโมโนโพล เสาสูง เสาสื่อสาร 5G และเสาไฟถนนทั่วไป

มาตรฐาน:ช่วงเส้นผ่านศูนย์กลาง:200~500มม., ความหนา:4~12มม., ความยาว:14ม

อุปกรณ์เสริม:ช่วงเส้นผ่านศูนย์กลาง:60~500มม., ความหนา:3~12มม., ความยาว:14ม

เครื่องเชื่อมอาร์กเดี่ยวแบบอาร์คเดี่ยวแบบมาตรฐาน





ขอบเขตการใช้งาน:

ขอบเขตการใช้งาน: เหมาะสำหรับเสาขนาดกลางขนาดใหญ่ยาวปิดอัตโนมัติตามยาวเช่นเสา 5G, โมโนโพล, เสาสูงและเสาไฟถนนปกติ



เครื่องนี้มักจะเหมาะสำหรับการเชื่อมเสารูปหลายเหลี่ยมและเสาทรงกรวยขนาดกลาง โดยเฉพาะอย่างยิ่งเหมาะสำหรับเสาที่มีตะเข็บเดียวเท่านั้นเป็นแนวเชื่อมอัตโนมัติรถเข็นมีมอเตอร์ปรับความเร็วรอบ ซึ่งสามารถดึงเสาให้เคลื่อนที่ได้กระบอกไฮดรอลิกทำให้ล้อแรงดันกระชับเสาและเชื่อมพร้อมกัน





คุณสมบัติที่เป็นกรรมสิทธิ์:

1.CNC การปรับอัตโนมัติ, ระบบ CNC, การเปลี่ยนเส้นผ่านศูนย์กลางของเสา, ปรับความดันโดยอัตโนมัติ, ปรับตำแหน่งตีนผีโดยอัตโนมัติ, จับคู่ความเร็วและตำแหน่งป้อนโดยอัตโนมัติ, ให้ตะเข็บเชื่อมอยู่ในสถานะปิดเสมอเพื่อให้แน่ใจว่าราบรื่น การเชื่อม



2. บนพื้นฐานของคุณสมบัติของกระบวนการก่อนหน้า หลังจากเชื่อมแล้ว ไม่มีการบิดของขั้วเชื่อม และไม่มีความจำเป็นสำหรับบุคลากรที่จะงัดและบิดก้านที่ด้านหลังของเครื่องเพื่อให้ตรงกลางของรอยเชื่อม



3.ขั้วขับเคลื่อนถูกควบคุมโดยการแปลงความถี่ พร้อมฟังก์ชั่นหยุดเบรกไฟฟ้าเพื่อให้มั่นใจถึงความเสถียรของการเชื่อมหัวและหาง ระบบนี้สามารถเชื่อมเสาจากปลายเล็กไปด้านล่างสุดเต็มพื้นที่และแทบไม่เหลือความยาวจากการเชื่อมวิธีนี้จะลดการทำงานด้วยตนเองของกระบวนการถัดไป



4.จำนวนลูกกลิ้งหนีบคือ 3 ชุด ข้อดีคือลดแรงกดของลูกกลิ้งไปที่พื้นผิวเสา และลดรอยขีดข่วนบนพื้นผิวเหมาะสำหรับการผลิตเสาแปดเหลี่ยม เสาเหลี่ยม และเสาทรงกรวยมันสามารถมีเส้นผ่านศูนย์กลางเท่ากันหรือทรงกรวย



5. รถเข็นแบบผลักพร้อมฟังก์ชั่นย้อนกลับอย่างรวดเร็วด้วยมอเตอร์ ไม่จำเป็นต้องให้ผู้ปฏิบัติงานดันกลับด้วยตนเอง และลดความเข้มแรงงานของผู้ปฏิบัติงาน



6. รถเข็นผลักด้านหลังพร้อมอุปกรณ์จับยึดแบบนิวเมติก ง่ายและรวดเร็วเมื่อเทียบกับการหนีบด้วยมือ



7. ด้านขนถ่ายเป็นแบบลูกกลิ้งซึ่งสะดวกสำหรับการขนถ่ายและเอื้อต่อการรับรู้ระบบอัตโนมัติของวัสดุต้นน้ำและปลายน้ำการขนถ่ายสามารถอยู่ด้านเดียวกันเพื่อให้ผู้ปฏิบัติงานหลีกเลี่ยงการเคลื่อนไหวทางไกลผู้ปฏิบัติงานจำเป็นต้องทำงานในตำแหน่งของเครื่องโฮสต์เท่านั้น ซึ่งช่วยลดความเข้มของแรงงานได้อย่างมาก



8. แรงดันน้ำมันที่พัฒนาขึ้นเองและระบบการควบคุมการซิงโครไนซ์ช่วยลดข้อกำหนดสำหรับเสาทำให้เสาหลังการเชื่อมมีความโค้งมนและมีรูปร่างผิดปกติน้อยลง



9.โอเปอเรเตอร์: 1 คน



10.ขนถ่ายชั้นวางลูกกลิ้ง 5 ชุด (เหมาะสำหรับเสา 12,14 เมตร)



11.ตามเค้าโครงของเวิร์กช็อปของผู้ซื้อ สามารถจัดเตรียมเครื่องจักรที่มีทิศทางการทำงานต่างกันได้



12.สำหรับความต้องการพิเศษของลูกค้า เครื่องจักรสามารถออกแบบและผลิตเป็นพิเศษเพื่อตอบสนองเสาที่แตกต่างกันทั่วโลก



13. ผ่านกล้องที่ติดตั้งบนหัวเครื่อง รอยเชื่อมจะปรากฏบนหน้าจอของแผงควบคุมหลัก ทำให้การติดตามรอยเชื่อมทำได้ง่ายและสะดวก และลดความเข้มแรงงานของผู้ปฏิบัติงานในการตรวจสอบรอยเชื่อม

เครื่องเชื่อมโมโนโพล HM500 / 14000mm อัตโนมัติ 0 เครื่องเชื่อมโมโนโพล HM500 / 14000mm อัตโนมัติ 1



14.ตัวเลือก:ช่วงเส้นผ่านศูนย์กลาง:60~500mm, ความหนา:3~12mm, ความยาว:12mm





เครื่องประกอบด้วยส่วนต่าง ๆ ดังต่อไปนี้:

1. โต๊ะยาวสำหรับเคลื่อนย้ายรถเข็น

2. โครงสำหรับตั้งสิ่งของหลัก

3. ระบบขับเคลื่อนรถเข็น

4. ขนถ่ายชั้นวางลูกกลิ้ง 5 ชุด (เหมาะสำหรับเสา 12,14m)

5. ส่วนหนีบไฮดรอลิก (รวมลูกกลิ้งหนีบ เหมาะสำหรับเสาขนาดกลาง)

6. ระบบเชื่อมอาร์กใต้น้ำพร้อมระบบป้อนลวด

7. ระบบการกู้คืนฟลักซ์

8. ระบบไฮดรอลิก

9.ระบบควบคุม

10. กล้องระบบตรวจสอบรอยเชื่อม

11. ลูกกลิ้งหนีบตามความต้องการของลูกค้า

มี 1 ชุด เหมาะสำหรับเสาสูงโมโนโพล , แม่พิมพ์เสา 5G.

อุปกรณ์เสริม: 1 ชุดเหมาะสำหรับเสาไฟถนนทั่วไป เส้นผ่านศูนย์กลางขั้นต่ำ 60 มม. (เสากลมและเสาทรงกรวย)

อุปกรณ์เสริม: 1 ชุดเหมาะสำหรับเสาไฟถนนทั่วไป เส้นผ่านศูนย์กลางขั้นต่ำ 60 มม. (เสาแปดเหลี่ยม)

อุปกรณ์เสริม: ชุดอุปกรณ์หนีบด้านหลังเหมาะสำหรับเสาไฟถนนทั่วไป(รวมเครื่องมือขนาดเล็ก เหมาะสำหรับเสาที่มีความยาวสั้นมาก เช่น แขนยาว 1~2 เมตร)

พารามิเตอร์ทางเทคนิค
1 เส้นผ่านศูนย์กลางของเสา

มาตรฐาน 200-500 มม.

ตัวเลือก 60 ~ 500 มม.

2 ความยาวของโต๊ะทำงาน 14000 มม.
3 ความหนาของเสา

3~12 มม., Q235, Q345

(พบ 100 เส้นผ่านศูนย์กลาง, ความหนา 6 มม., ตรงกับ 80 เส้นผ่านศูนย์กลาง, ความหนา 5.5 มม.)

4 ปริมาณเท้าหนีบ 3 ยูนิต
5 กำลังมอเตอร์ของปั้มน้ำมัน 4+4 กิโลวัตต์
6 กำลังมอเตอร์เคลื่อนที่ 4KW.ปรับความเร็วได้
7 จังหวะการกดแนวตั้ง 500mm
8 ความสูงในการทำงาน ระยะทางจากมุมด้านล่างของเสาถึงพื้น:850mm
9 เครื่องเชื่อม

1000A, การเชื่อมอาร์คจมอยู่ใต้น้ำ

การกำหนดค่ามาตรฐาน: ลวดเดี่ยวอาร์คเดี่ยว,

10 เส้นผ่านศูนย์กลางลวดเชื่อม 2 มม., 3.2 มม., เส้นผ่านศูนย์กลางลวดเชื่อมขึ้นอยู่กับความหนาของเสา
11 ความเร็วในการเชื่อม

ปรับได้ 0.8 ~ 3.0m / นาทีแบบไม่มีขั้นบันได

หมายเหตุ: ความหนาต่างกัน ความเร็วต่างกัน)

12 อัตราการเจาะเชื่อม 80%
13 อุปกรณ์ไฟฟ้า ชไนเดอร์ (แบรนด์ฝรั่งเศส)
14 ระบบ CNC PLC ซีเมนส์ (แบรนด์เยอรมัน)
15 เครื่องเชื่อม ยี่ห้อ HUAYUAN แบรนด์จีน
16 น้ำหนัก 8 ตัน
17 ขนาด 31000x3500x4500 มม. (LXWXH)
