รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องขึ้นรูปม้วนทางหลวงรั้ว | ความเร็ว: | 8-12m / นาที |
|---|---|---|---|
| น้ำหนัก: | 65kg | ความสูงของผลิตภัณฑ์: | 81mm ± 5 มม |
| วิธีการขึ้นรูป: | formin เย็นม้วน | แรงดันไฟฟ้าหลัก: | 380v, 50hz |
| แสงสูง: | เครื่องขึ้นรูปม้วนเหล็กยาม 12m / นาทีเครื่องขึ้นรูปม้วนเหล็กรั้ว 3.5 มม,3.5mm Guardrail Roll Forming Machine |
||
แผนภาพโครงสร้างอุปกรณ์:
ข้อดี:

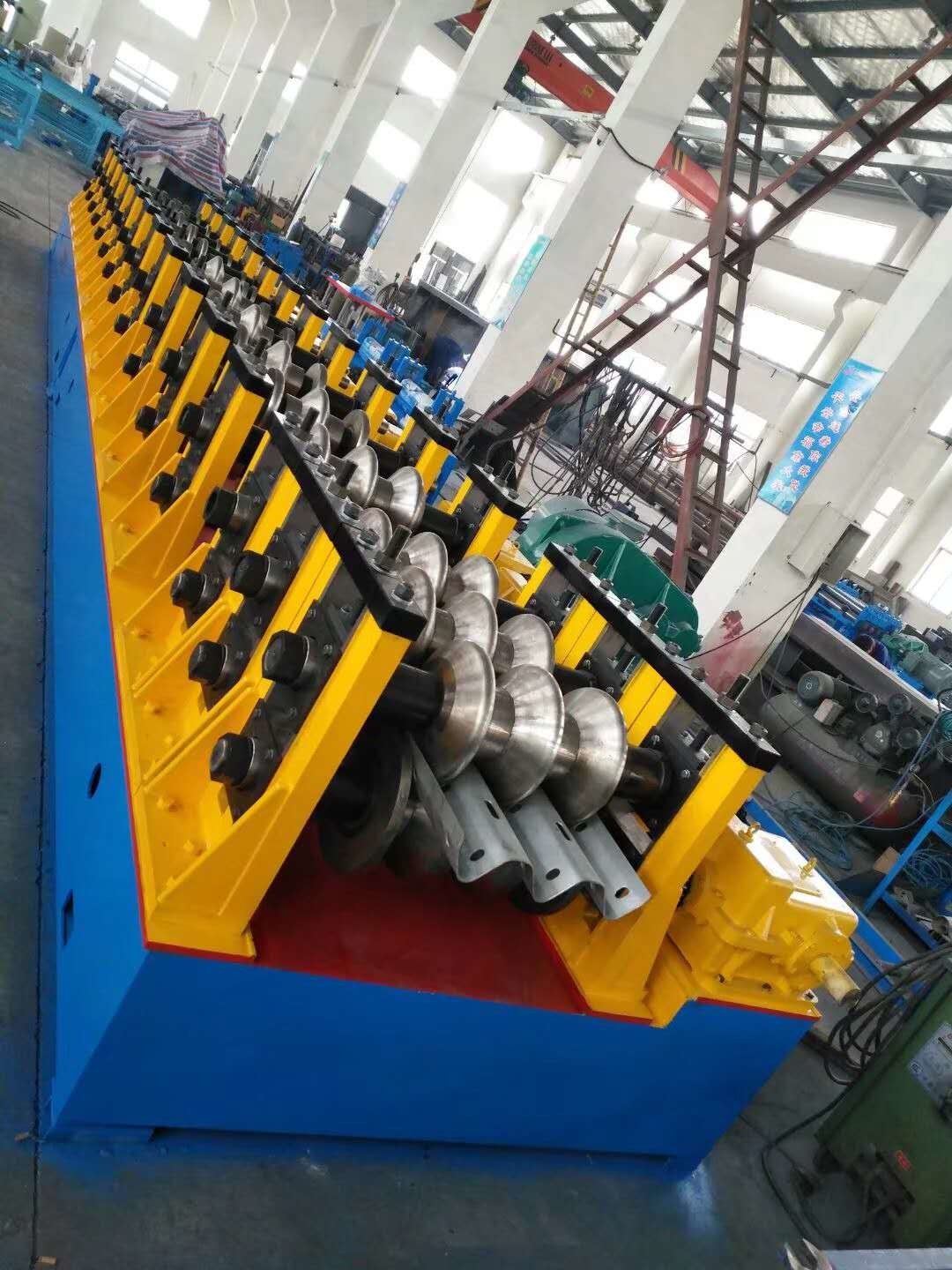

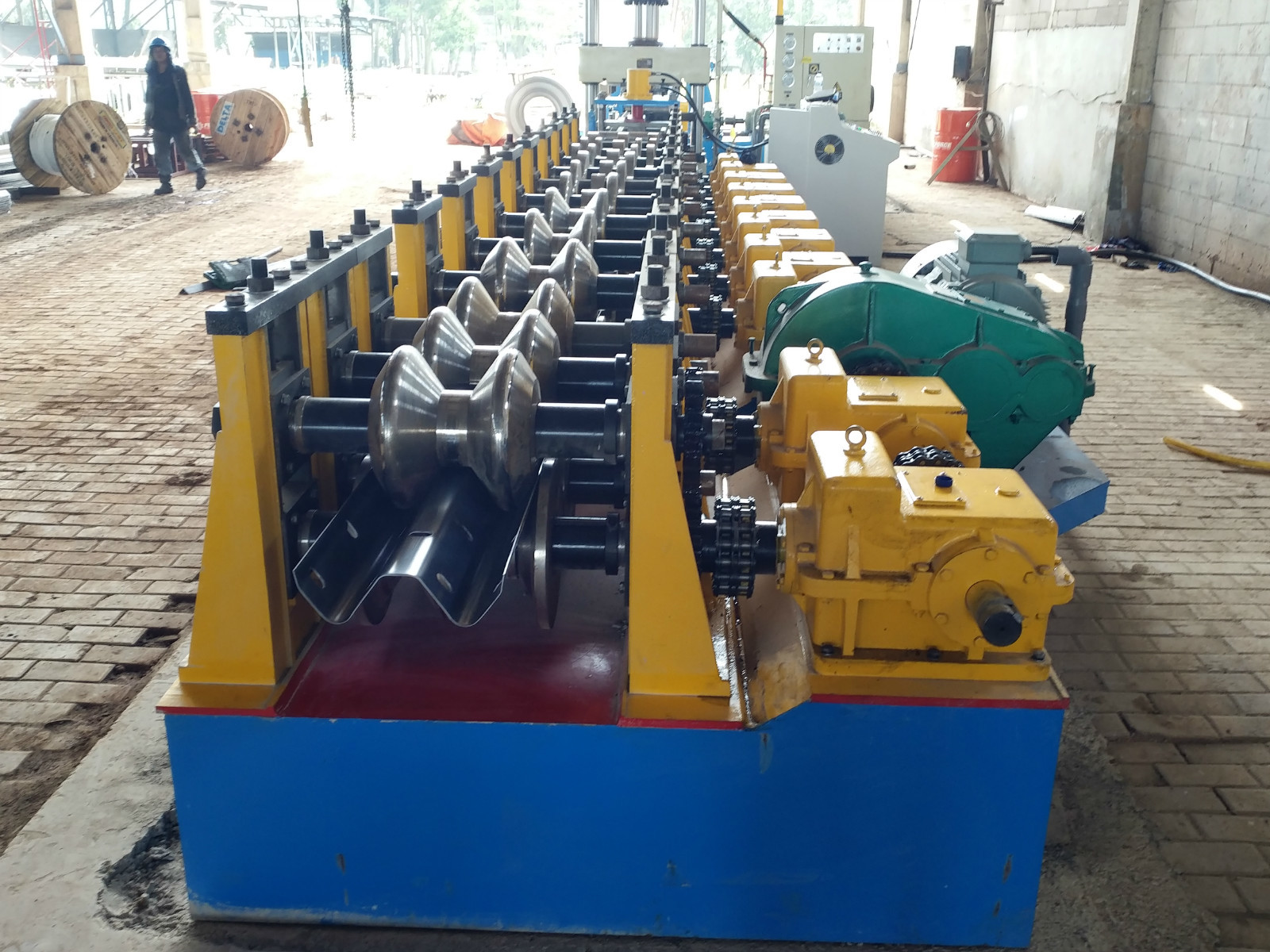

เครื่องขึ้นรูปม้วนคลื่นทางหลวงสองคลื่น
♥ ในฐานะผู้ผลิตเรามีความเชี่ยวชาญในการขึ้นรูปเครื่องทุกชนิด
♥ ประสบการณ์ที่ดีของ 20 ปีที่จะทำให้เครื่องขึ้นรูปม้วน
♥ เลือกวัสดุและส่วนประกอบที่ดีที่สุดเพื่อการส่งออกมากกว่า 40 ประเทศ
♥ ให้ราคาที่ดีที่สุดคุณภาพดีและจัดส่งรวดเร็ว
| ชื่อผลิตภัณฑ์ | เครื่องขึ้นรูปม้วนคลื่นทางหลวงสองคลื่น | |||
| NO | รายการ | พารามิเตอร์ | สังเกต | |
| 1 |
เหมาะสม
วัสดุ |
ชนิด | GI / PPGI | |
| ความกว้าง | ที่กำหนดเอง | |||
| ความหนา | 1.5-3.5mm | |||
| 2 |
สินค้า ข้อมูลจำเพาะ |
ความยาว | ความยาวใด ๆ | โปรแกรม |
| ความอดทนความยาว | ± 2mm | |||
| 3 | ความเร็วในการทำงาน | 8-12m / นาที | เครื่องมาตรฐาน | |
| 4 | ระบบควบคุม | Mitsubishi / Siemens PLC & ตัวแปลงสัญญาณ | กำหนดเอง | |
| 5 | พลังงานทั้งหมด | ประมาณ 30KW | ขึ้นอยู่กับการออกแบบขั้นสุดท้าย | |
| 6 | น้ำหนักรวม | ประมาณ 15T | ขึ้นอยู่กับการออกแบบขั้นสุดท้าย | |
II.Basic พารามิเตอร์เครื่อง
วัสดุ: Q345B แผ่นสังกะสี
ความหนา: 2.5 ～ 3.0 มม
ความกว้าง: 450-476 มม
น้ำหนัก: 65 กิโลกรัม
ข้อมูลจำเพาะของผลิตภัณฑ์
สินค้า: ตามผลิตภัณฑ์
ความกว้างของผลิตภัณฑ์: 310 มม. ± 5 มม
ความสูงของผลิตภัณฑ์: 81mm ± 5mm
ข้อมูลจำเพาะของผลิตภัณฑ์
วิธีการขึ้นรูป: การขึ้นรูปม้วนเย็น
ความเร็วในการผลิต: ≤10m / นาที
ทิศทางการให้อาหาร: ฟีดซ้าย
แรงดันไฟฟ้าหลัก: 380V, 50Hz
พลังงานรวมหน่วย: ประมาณ 20.7KW
ตลับลูกปืนเพลาขับ: 6026
ลิฟท์เทอร์โบ: SWL10-3 / 23-FU3
มอเตอร์ขับเคลื่อนหลัก: YVP180M-4-15
ลด: ZQ500-48.57
วัสดุแผ่นผนัง: A3
วัสดุเพลา: 40
วัสดุแม่พิมพ์: Gcr15

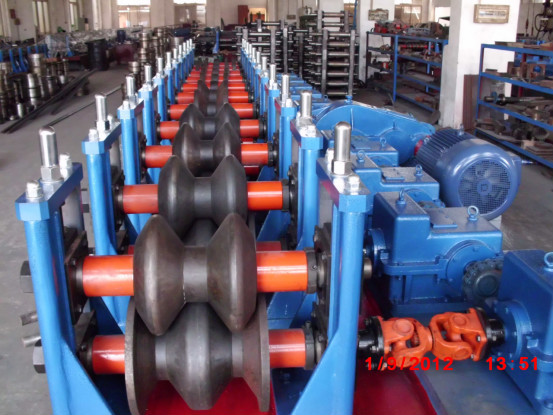

III ภาพรวมของโครงสร้างอุปกรณ์
เฟรมอุปกรณ์ถูกประมวลผลโดยแผ่นเหล็ก A3 หลังจากการรักษาอายุโครงสร้าง 3 ลูกกลิ้ง 1 บนและล่าง 2, ลูกกลิ้งล่าง adopts โครงสร้างคงที่, ลูกกลิ้งบน adopts การปรับการเคลื่อนไหวเลื่อนและไดรฟ์กล่องกังหัน 3 ชุดจะถูกขับเคลื่อน โดยมอเตอร์เพื่อปรับด้านบนและล่างกล่องกังหันที่เชื่อมต่อโดยก้านเชื่อมต่อเพื่อให้แน่ใจว่าการประสานของกล่อง 3 ชุดและแผ่นผนัง 3 อิสระเชื่อมต่อกันด้วยเพลาเพื่อให้แน่ใจว่าการขนานของเครื่องทั้งหมดเส้นผ่าศูนย์กลางของเพลาลูกกลิ้งคือ 110 มม.มีแม่พิมพ์สองชุดที่ด้านซ้ายและขวาหนึ่งชุดสำหรับส่วนโค้งด้านในและอีกชุดสำหรับส่วนโค้งด้านนอกและชุดมอเตอร์หลัก 15KWมันขับเคลื่อนด้วยตัวลด ZQ500 ซึ่งขับเพลาด้านซ้ายและขวาผ่านเกียร์โมดูลเกียร์คือ 10 ม. สำหรับแต่ละซ้ายและขวาแต่ละผลิตภัณฑ์ถูกประมวลผลผ่านคอนโซลการทำงาน
IV, รายการตรวจสอบการกำหนดค่าอุปกรณ์
| ไม่ |
ชื่อส่วน |
ปริมาณ |
| 1 |
ขึ้นรูปแม่พิมพ์ |
หนึ่งชุดของแม่พิมพ์ในแต่ละด้าน |
| 2 |
มอเตอร์ขับเคลื่อน 15KW |
1 ชุด |
| 3 |
การขึ้นรูปเพลาแม่พิมพ์ |
3Sets |
| 4 |
ยกเทอร์โบ |
3Sets |
| 5 |
มอเตอร์ขับเคลื่อนยก |
1 ชุด |
| 6 |
ตัวลด ZQ500 |
1 ชุด |
| 7 |
คอนโซลไฟฟ้า |
1 ชุด |
| 8 |
สลักเกลียวอุปกรณ์ |
1 ชุด |
