CE 476mm Guardrail ม้วนเครื่องขึ้นรูปสำหรับแผ่นหนา 4 มม

CE 476mm Guardrail ม้วนเครื่องขึ้นรูปสำหรับแผ่นหนา 4 มม
CE 476mm Guardrail Roll Forming Machine For 4mm Thickness Sheet
CE 476mm Guardrail ม้วนเครื่องขึ้นรูปสำหรับแผ่นหนา 4 มม CE 476mm Guardrail ม้วนเครื่องขึ้นรูปสำหรับแผ่นหนา 4 มม CE 476mm Guardrail ม้วนเครื่องขึ้นรูปสำหรับแผ่นหนา 4 มม CE 476mm Guardrail ม้วนเครื่องขึ้นรูปสำหรับแผ่นหนา 4 มม CE 476mm Guardrail ม้วนเครื่องขึ้นรูปสำหรับแผ่นหนา 4 มม

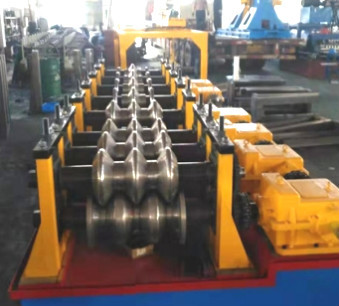

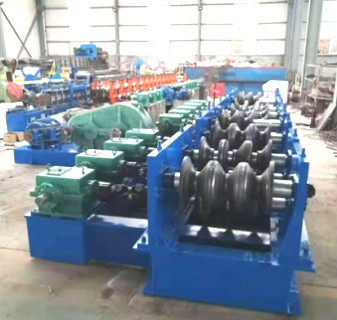

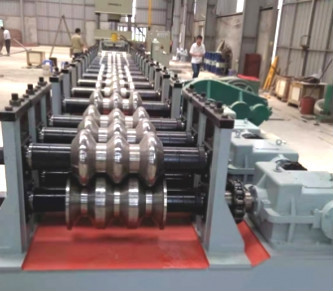

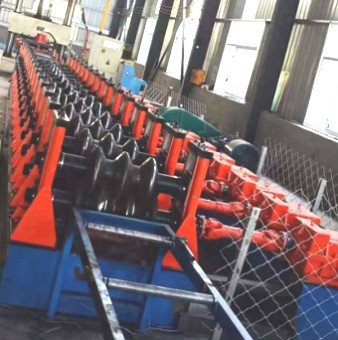

ภาพใหญ่ :  CE 476mm Guardrail ม้วนเครื่องขึ้นรูปสำหรับแผ่นหนา 4 มม

รายละเอียดสินค้า:
สถานที่กำเนิด: อู่ซีประเทศจีน
ชื่อแบรนด์: CMC
ได้รับการรับรอง: CE, ISO
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiate
รายละเอียดการบรรจุ: ทั้งร่างกายปกคลุมด้วยถุงพลาสติก หรือตามความต้องการของลูกค้า
เวลาการส่งมอบ: ตามที่หุ้น
เงื่อนไขการชำระเงิน: T / T, L / C, D / P
สามารถในการผลิต: 50 ชุดต่อเดือน

CE 476mm Guardrail ม้วนเครื่องขึ้นรูปสำหรับแผ่นหนา 4 มม

ลักษณะ
เงื่อนไข: ใหม่ สถานที่กำเนิด:: วูซีจีน
ความหนา: 2.5 ~ 3.0mm ความกว้าง: 450-476mm
อุตสาหกรรมที่เกี่ยวข้อง: งานก่อสร้าง สี: กำหนดโดยผู้ใช้
แสงสูง:

เครื่องขึ้นรูปม้วน Guardrail 4 มม. เครื่องขึ้นรูปรางรถไฟ 476 มม

,

476mm guard rail forming machine





เครื่องขึ้นรูปม้วนเหล็กแผ่นหนา 4 มม





เราเป็นผู้ผลิตมืออาชีพในการออกแบบและผลิตทุกชนิดของความแม่นยำสูงเทคโนโลยีสูงออกแบบเครื่องขึ้นรูปม้วนเย็นอย่างมืออาชีพด้วยการใช้เทคโนโลยีขั้นสูงและการรวมซอฟต์แวร์การออกแบบ COPRA เข้าด้วยกันเราสามารถผลิตตามมาตรฐานสากลสำหรับลูกค้าของเรา







เครื่อง

ความหนา: 2.5--4 มม. (± 0.2 มม.) ความกว้าง: 750 มม. ± 5 มม.
b. ความแข็งแรงผลผลิต 235Mpa, โค้งด้านข้างน้อยกว่า 10 มิลลิเมตร (ฐาน 5 มิลลิเมตร)
c. ขดลวดเส้นผ่าศูนย์กลางภายใน: φ508 ~ φ600mm;ขดลวดเส้นผ่าศูนย์กลางภายใน: ≤φ1800มม.
d. น้ำหนักม้วน: ≤10T



I.Basic พารามิเตอร์เครื่อง

  1. สมบัติเชิงกลและข้อกำหนดของวัตถุดิบ
  2. วัสดุ: Q345B แผ่นสังกะสี
  3. ความหนา: 2.5 ~ 3.0 มม
  4. ความกว้าง: 450-476 มม
  5. น้ำหนัก: 65 กิโลกรัม
  6. ข้อมูลจำเพาะของผลิตภัณฑ์
  7. สินค้า: ตามผลิตภัณฑ์
  8. ความกว้างของผลิตภัณฑ์: 310 มม. ± 5 มม
  9. ความสูงของผลิตภัณฑ์: 81mm ± 5mm
  10. ข้อมูลจำเพาะของผลิตภัณฑ์
  11. วิธีการขึ้นรูป: การขึ้นรูปม้วนเย็น
  12. ความเร็วในการผลิต: ≤10m / นาที
  13. ทิศทางการให้อาหาร: ฟีดซ้าย
  14. แรงดันไฟฟ้าหลัก: 380V, 50Hz
  15. พลังงานรวมหน่วย: ประมาณ 20.7KW
  16. ตลับลูกปืนเพลาขับ: 6026
  17. ลิฟท์เทอร์โบ: SWL10-3 / 23-FU3
  18. มอเตอร์ขับเคลื่อนหลัก: YVP180M-4-15
  19. ลด: ZQ500-48.57
  20. วัสดุแผ่นผนัง: A3
  21. วัสดุเพลา: 40
  22. วัสดุแม่พิมพ์: Gcr15





II ภาพรวมของโครงสร้างอุปกรณ์



เฟรมอุปกรณ์ถูกประมวลผลโดยแผ่นเหล็ก A3 หลังจากการรักษาอายุโครงสร้าง 3 ลูกกลิ้ง 1 บนและล่าง 2, ลูกกลิ้งล่าง adopts โครงสร้างคงที่, ลูกกลิ้งบน adopts การปรับการเคลื่อนไหวเลื่อนและไดรฟ์กล่องกังหัน 3 ชุดจะถูกขับเคลื่อน โดยมอเตอร์เพื่อปรับด้านบนและล่างกล่องกังหันที่เชื่อมต่อโดยก้านเชื่อมต่อเพื่อให้แน่ใจว่าการประสานของกล่อง 3 ชุดและแผ่นผนัง 3 อิสระเชื่อมต่อกันด้วยเพลาเพื่อให้แน่ใจว่าการขนานของเครื่องทั้งหมดเส้นผ่าศูนย์กลางของเพลาลูกกลิ้งคือ 110 มม.มีแม่พิมพ์สองชุดที่ด้านซ้ายและขวาหนึ่งชุดสำหรับส่วนโค้งด้านในและอีกชุดสำหรับส่วนโค้งด้านนอกและชุดมอเตอร์หลัก 15KWมันขับเคลื่อนด้วยตัวลด ZQ500 ซึ่งขับเพลาด้านซ้ายและขวาผ่านเกียร์โมดูลเกียร์คือ 10 ม. สำหรับแต่ละซ้ายและขวาแต่ละผลิตภัณฑ์ถูกประมวลผลผ่านคอนโซลการทำงาน







III, รายการตรวจสอบการกำหนดค่าอุปกรณ์



ไม่



ชื่อส่วน



ปริมาณ

1



ขึ้นรูปแม่พิมพ์



หนึ่งชุดของแม่พิมพ์ในแต่ละด้าน

2



มอเตอร์ขับเคลื่อน 15KW



1 ชุด

3



การขึ้นรูปเพลาแม่พิมพ์



3Sets

4



ยกเทอร์โบ



3Sets

5



มอเตอร์ขับเคลื่อนยก



1 ชุด

6



ตัวลด ZQ500



1 ชุด

7



คอนโซลไฟฟ้า



1 ชุด

8



สลักเกลียวอุปกรณ์



1 ชุด
