2 Waves และ 3 Waves 8m / Min Guard Rail Roll Forming Machine

2 Waves และ 3 Waves 8m / Min Guard Rail Roll Forming Machine
2 Waves And 3 Waves 8m / Min Guard Rail Roll Forming Machine

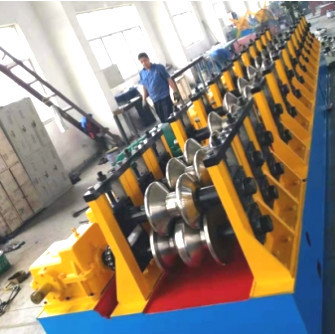

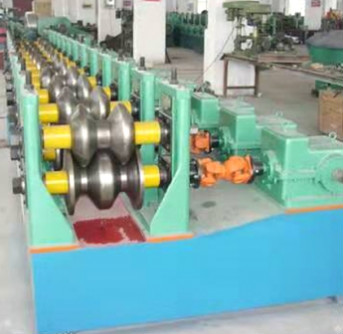

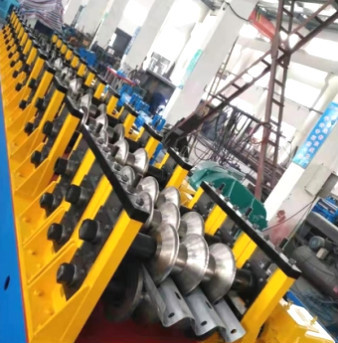

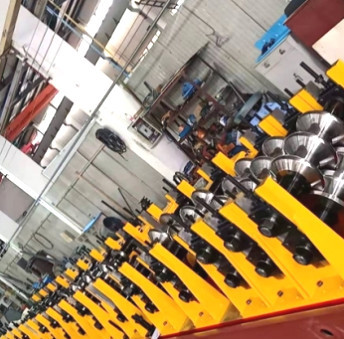

2 Waves และ 3 Waves 8m / Min Guard Rail Roll Forming Machine 2 Waves และ 3 Waves 8m / Min Guard Rail Roll Forming Machine 2 Waves และ 3 Waves 8m / Min Guard Rail Roll Forming Machine 2 Waves และ 3 Waves 8m / Min Guard Rail Roll Forming Machine 2 Waves และ 3 Waves 8m / Min Guard Rail Roll Forming Machine

ภาพใหญ่ :  2 Waves และ 3 Waves 8m / Min Guard Rail Roll Forming Machine

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน, จีน
ชื่อแบรนด์: CMC
ได้รับการรับรอง: CE, ISO
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiate
รายละเอียดการบรรจุ: ทั้งร่างกายปกคลุมด้วยถุงพลาสติก หรือตามความต้องการของลูกค้า
เวลาการส่งมอบ: ตามที่หุ้น
เงื่อนไขการชำระเงิน: T/T, L/C
สามารถในการผลิต: 50 ชุดต่อเดือน

2 Waves และ 3 Waves 8m / Min Guard Rail Roll Forming Machine

ลักษณะ
ประเภทกระเบื้อง:: เหล็ก สถานที่กำเนิด:: จีน, จีน
กำลังการผลิต:: 8-12m / นาที เงื่อนไข:: ใหม่
การใช้งาน:: คานก่อสร้าง ขนาด (L * W * H):: 12800mm * * * * * * * * 1.55mm 1.3 มม
แสงสูง:

เครื่องขึ้นรูปรางรถไฟ 8m / Min

,

748mm Guardrail ม้วนขึ้นรูปเครื่อง

เครื่องขึ้นรูปม้วนคลื่น 2 และ 3 คลื่น guardrail







เราให้บริการจัดส่งสำหรับสองคลื่นเย็นกลิ้งทางหลวงรั้วม้วนเครื่องขึ้นรูป

1. เครื่องจักรต้องการตู้คอนเทนเนอร์ขนาด 20/40 ฟุตในการโหลด

2. เรามีช่างมืออาชีพสำหรับการโหลดเพื่อให้แน่ใจว่าเครื่องไม่มีความเสียหาย

3. โปรดให้เราชื่อพอร์ตที่ใกล้ที่สุด, เราจะถามค่าขนส่งและจัดส่งสินค้าสำหรับคุณของ





I.Specification



สิ่งของ: รายละเอียด: หมายเหตุ:
1. ข้อมูลของวัตถุดิบ วัสดุที่เหมาะสม: ขดลวดชุบสังกะสี
ความกว้าง: 748mm
ความหนา: 2.5-3.5mm
ความแข็งแรง: Q235A HR
2. ข้อกำหนดการผลิต รายละเอียดเป็นไฟล์
3. ความต้องการพลังงาน: พลังงานหลัก: 22kw สองชุด

ด้วยนักประดิษฐ์

(มาตรฐานปกติ)

พลังงานเครื่องตัด:

15.5kw (ความดัน: 25MPa)

เครื่องตัด 3 ชิ้น

ความเร็วของเครื่อง: 10-15meters / นาที



5. ไฮดรอลิเดอ coiler:

โหลด: 5tons พลังงานหลัก: 3kw
เส้นผ่าศูนย์กลางภายใน 508mm
ประเภท: ประเภทอัตโนมัติ











6. ข้อกำหนดเครื่องจักร:

โครงสร้าง: ลำแสง 400I



วิธีการแปลง: กระปุกกับเพลา

สถานีม้วน:

20 สถานีม้วน

(พร้อมลูกกลิ้ง 6 ชิ้นสำหรับเส้นผ่าศูนย์กลางปรับระดับ: 80 มม.)

ความหนาเฝือก: 22mm
เส้นผ่าศูนย์กลางเพลา: 110mm,
วัสดุของเพลา: ฟอร์จ 45 # เหล็ก
ประเภทของการตัด: เลื่อยตัด
วัสดุของลูกกลิ้ง:

CR12 กับการรักษาความร้อน:

HRC58-62

ขนาดของเครื่อง: 15.5 * 1.0 * 1.5meters
วัสดุของการเจาะแม่พิมพ์: Cr12 ไฮดรอลิกเจาะล่วงหน้า
ขนาดของห่วงโซ่:

2.0inch





ครั้งที่สองบริการของเรา

เราให้บริการที่เหนือกว่าสำหรับเครื่องขึ้นรูปทางหลวงม้วนเย็นสองคลื่น



1. เงื่อนไขการชำระเงิน: 30% จ่ายโดย T / T เป็นดาวน์ส่วนที่เหลือ 70% หลังจากการตรวจสอบโดยผู้ซื้อในโรงงานของผู้ขายในขณะที่ก่อนส่งมอบหลังจากเสร็จสิ้นการผลิตเราจะตรวจสอบเครื่องและแจ้งให้ผู้ซื้อผู้ซื้อส่งคนเพื่อตรวจสอบสินค้าแล้ว payoff ชำระเงินทั้งหมดก่อนที่จะส่ง

2. เวลาการส่งมอบ: เรารับประกันอุปกรณ์จะพร้อมสำหรับการจัดส่งภายใน 30 วันทำการหลังจากได้รับเงินฝาก

3. บริการหลังการขาย: เราสามารถส่งช่างเทคนิคไปยังประเทศของคุณเพื่อติดตั้งเครื่องหากคุณต้องการผู้ซื้อจะต้องจ่ายสำหรับค่าใช้จ่ายเพิ่มเติมรวมถึง: วีซ่า, ตั๋วไปกลับ, ที่พัก, เงินเดือนของ USD 100 ~ 120 ต่อวัน





แผนภาพโครงสร้างอุปกรณ์:











III. พารามิเตอร์เครื่องพื้นฐาน

  1. สมบัติเชิงกลและข้อกำหนดของวัตถุดิบ

วัสดุ: Q345B แผ่นสังกะสี

ความหนา: 2.5 ~ 3.0 มม

ความกว้าง: 450-476 มม

น้ำหนัก: 65 กิโลกรัม

ข้อมูลจำเพาะของผลิตภัณฑ์

สินค้า: ตามผลิตภัณฑ์

ความกว้างของผลิตภัณฑ์: 310 มม. ± 5 มม

ความสูงของผลิตภัณฑ์: 81mm ± 5mm

ข้อมูลจำเพาะของผลิตภัณฑ์

วิธีการขึ้นรูป: การขึ้นรูปม้วนเย็น

ความเร็วในการผลิต: ≤10m / นาที

ทิศทางการให้อาหาร: ฟีดซ้าย

แรงดันไฟฟ้าหลัก: 380V, 50Hz

พลังงานรวมหน่วย: ประมาณ 20.7KW

ตลับลูกปืนเพลาขับ: 6026

ลิฟท์เทอร์โบ: SWL10-3 / 23-FU3

มอเตอร์ขับเคลื่อนหลัก: YVP180M-4-15

ลด: ZQ500-48.57

วัสดุแผ่นผนัง: A3

วัสดุเพลา: 40

วัสดุแม่พิมพ์: Gcr15



IV, ภาพรวมของโครงสร้างอุปกรณ์

เฟรมอุปกรณ์ถูกประมวลผลโดยแผ่นเหล็ก A3 หลังจากการรักษาอายุโครงสร้าง 3 ลูกกลิ้ง 1 บนและล่าง 2, ลูกกลิ้งล่าง adopts โครงสร้างคงที่, ลูกกลิ้งบน adopts การปรับการเคลื่อนไหวเลื่อนและไดรฟ์กล่องกังหัน 3 ชุดจะถูกขับเคลื่อน โดยมอเตอร์เพื่อปรับด้านบนและล่างกล่องกังหันที่เชื่อมต่อโดยก้านเชื่อมต่อเพื่อให้แน่ใจว่าการประสานของกล่อง 3 ชุดและแผ่นผนัง 3 อิสระเชื่อมต่อกันด้วยเพลาเพื่อให้แน่ใจว่าการขนานของเครื่องทั้งหมดเส้นผ่าศูนย์กลางของเพลาลูกกลิ้งคือ 110 มม.มีแม่พิมพ์สองชุดที่ด้านซ้ายและขวาหนึ่งชุดสำหรับส่วนโค้งด้านในและอีกชุดสำหรับส่วนโค้งด้านนอกและชุดมอเตอร์หลัก 15KWมันขับเคลื่อนด้วยตัวลด ZQ500 ซึ่งขับเพลาด้านซ้ายและขวาผ่านเกียร์โมดูลเกียร์คือ 10 ม. สำหรับแต่ละซ้ายและขวาแต่ละผลิตภัณฑ์ถูกประมวลผลผ่านคอนโซลการทำงาน



V, รายการตรวจสอบการกำหนดค่าอุปกรณ์



ไม่



ชื่อส่วน



ปริมาณ

1



ขึ้นรูปแม่พิมพ์



หนึ่งชุดของแม่พิมพ์ในแต่ละด้าน

2



มอเตอร์ขับเคลื่อน 15KW



1 ชุด

3



การขึ้นรูปเพลาแม่พิมพ์



3Sets

4



ยกเทอร์โบ



3Sets

5



มอเตอร์ขับเคลื่อนยก



1 ชุด

6



ตัวลด ZQ500



1 ชุด

7



คอนโซลไฟฟ้า



1 ชุด

8



สลักเกลียวอุปกรณ์



1 ชุด




2 Waves และ 3 Waves 8m / Min Guard Rail Roll Forming Machine 1
