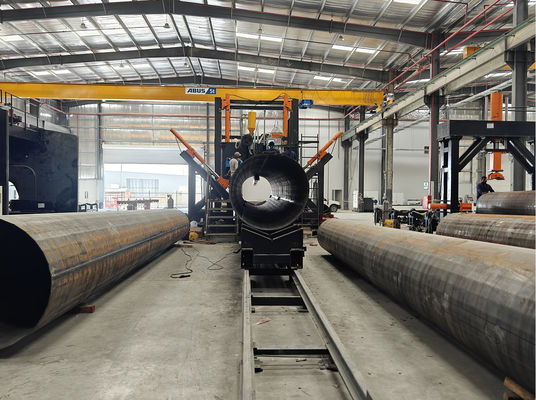

เครื่องเชื่อมผ่ามะลาสูงและมโนโปล์ กว้างสูงสุด 2200mm
HIGHMAST POLE AND MONOPOLE SHUT-WELDING MACHINE, มันเหมาะสําหรับกล่องหนึ่งหรือกล่องสองชนิดโพลิกอนและวงกลมโครงสร้างประเภท gantry เป็นที่คงและมีระบบปั่น, รถกระบะความยาวสตางค์เต็มด้วยมอเตอร์ SERVO สําหรับการเคลื่อนที่ที่ปรับความเร็ว, กระบอกไฮดรอลิกผลักล้อ clamping ปิดสตางค์และทําการปั่นในเวลาเดียวกัน
สําหรับสองเสาเย็บ เมื่อการเย็บเสาแรกเสร็จลง รอลเลอร์ด้านล่างจะขึ้นและหมุนเสาไปยังตําแหน่งเย็บอื่นเพื่อเริ่มการเย็บเสาที่สอง
เครื่องประกอบด้วยสินค้าดังต่อไปนี้
โต๊ะทํางานยาวสําหรับการเคลื่อนย้ายรถขนส่งและไม้
หน่วย gantry หลัก
ระบบขับเคลื่อนสําหรับการเคลื่อนไหวของรถสตาร์ท
เครื่องปักไฮดรอลิก (รวมล้อปักสําหรับเสา)
ระบบการปั่น Arc ภายใต้น้ํา รวมถึงระบบการให้อาหารสายปั่น
ระบบการฟื้นฟูไหล

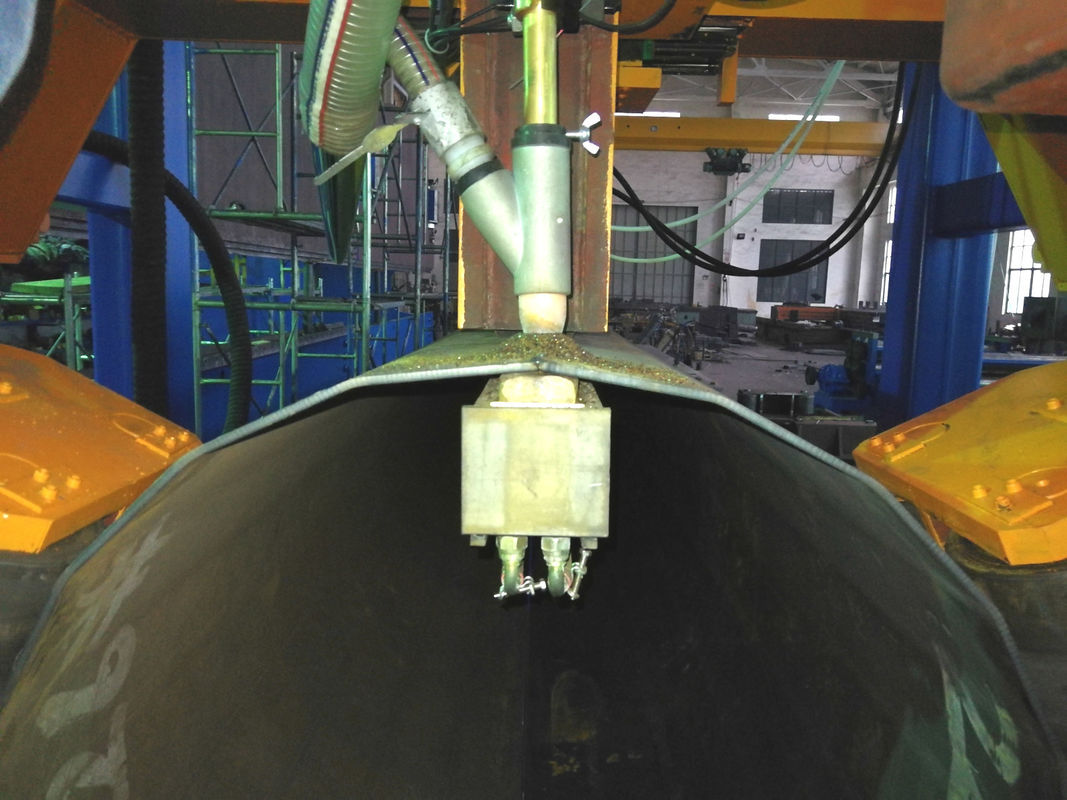

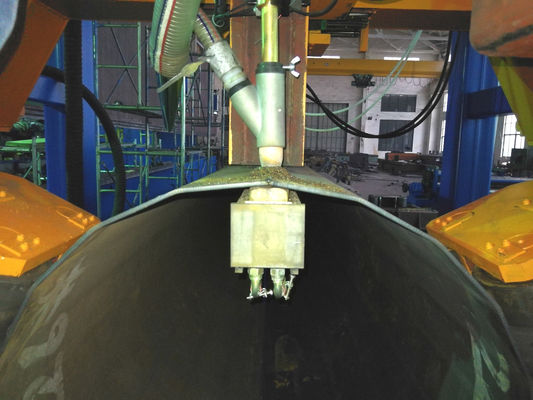

สตาร์ทองแดงภายในที่มีระบบเย็นน้ํา
รอลเลอร์ชนิดขึ้น 2 ชิ้น
ระบบไฮดรอลิก
ระบบควบคุม
| คุณสมบัติทางเทคนิค | ||
| 1 | กว้างที่สามารถทํางานได้ | 300-2200 มม. |
| 2 | ความยาวที่ใช้ได้ | 18000 มม. |
| 3 | ความหนาของเสา | 5 ~ 25 มม. |
| 4 | จํานวนเท้ากั้น | 3 หน่วย |
| 5 | พลังงานของมอเตอร์สําหรับปั๊ม | 5.5 KW |
| 6 | มอเตอร์เคลื่อนย้ายสําหรับรถตู้ | 7KW, AC servo |
| 7 | การขับเคลื่อนแบบตั้ง | ขนาด 2000mm |
| 8 | พนักงานเดินทางตั้ง | 39 ตัน ((กล่อง 2 ชิ้น x 19.5 ตัน) |
| 9 | พนักงานเดินทางข้าง | 32 ตัน x 2 ชิ้น |
| 10 | เครื่องปั่น |
การตั้งค่าแบบมาตรฐาน: การปั่นลวดลวดลวดสองเส้นโค้งสองสาย จําหน่ายพลังงานการปั่นแบบบานดําน้ําแบบ DC แบบ ZD5-1250B: พลังงานเข้า AC380V สามเฟส 50Hz ความจุเข้าระดับ 88KVA กระแสออก DC250A ↓ DC1250A ระยะเวลาการบรรทุกชื่อ 100% อุปกรณ์ประกอบไฟฟ้าการปั่นแบบบานแบบหมอบแบบน้ําปั่นแบบปรับเปลี่ยนกระแส AC รุ่น BXL5-1250: พลังงานเข้า AC380V, สองเฟส, 50Hz ความจุเข้าระดับ 110KVA กระแสออก DC250A ↓ DC1250A ระยะเวลาการบรรทุกชื่อ 60% แบรนด์เครื่องปั่น: Tangshan Kaiyuan |
|
เครื่องปั่น ตัวเลือก: ลินคอล์น สหรัฐอเมริกา |
การปั่นลวดลวดลวดสองเส้นโค้งสองสาย เครื่องไฟฟ้าการปั่นแบบบานดําน้ําแบบ DC DC-1000 เครื่องเลี้ยงสาย: NA3 เครื่องควบคุม: NA3 โมเดล AC-1200 เครื่องเลี้ยงสาย: NA3 เครื่องควบคุม: NA4 |
|
| 11 | กว้างของสายผสม | 3 ~ 5mm สายสอย, ตามความหนาของแท่งที่จะทําการเลือก |
| 12 | ความเร็วในการทํางาน | 0.2~1m/min (หมายเหตุ: ความเร็วความหนาที่แตกต่างกันจะแตกต่างกัน) |
| 13 | ทิศทางการปั่น | การปั่นเริ่มต้นจากปลายฐานใหญ่ไปปลายต้นเล็กของ shaft |
| 14 | ความสามารถในการเจาะ | 90 % |
| 15 | อุปกรณ์ไฟฟ้าหลัก | Schneider (แบรนด์ฝรั่งเศส) |
| 16 | PLC | ซีเมนส์ |
| 17 | สัญลักษณ์เครื่องยนต์หลัก (สําหรับปั๊มไฮดรอลิก) | ซีเมนส์ |
| 18 | มอเตอร์เซอร์โว | ซีเมนส์ |
| 19 | พลังการผสม แบรนด์และรุ่น |
การเชื่อมลวดใต้น้ํา Kaiyuan (โรงงาน Panasonic Janpan ในจีน) ตัวเลือก: ลินคอล์น สหรัฐอเมริกา |
| 20 | น้ําหนัก | 30 ตัน |
| 21 | ขนาดรวม (มม.) | 43000x6500x5500 มิลลิเมตร (LXWXH) |
