เครื่องขึ้นรูปม้วน Barrier Highway Barrier ISO9001 ISO9001
I. คำอธิบายผลิตภัณฑ์
| 1 | หมายเลขรุ่น | เครื่องม้วนเหล็กชั้นดาดฟ้าความเร็วสูง |
| 2 | ความหนา | 0.3-0.8mm |
| 3 | วัสดุ Coli | GI |
| 4 | ความจุแบริ่งของ decoiler ด้วยตนเอง | 6.5 ตัน |
| 5 | วัสดุเพลา | เหล็ก 45 # |
| 6 | ออกเส้นผ่าศูนย์กลาง | ที่กำหนดเอง |
| 7 | จำนวนขั้นตอนการขึ้นรูป | ที่กำหนดเอง |
| 8 | การแพร่เชื้อ | ส่งโซ่ |
| 9 | ความเร็วในการขึ้นรูป | 8-12m / นาที |
| 10 | กำลังมอเตอร์หลัก | 3kw |
| 11 | แรงดันไฟฟ้า | 380V50HZ สามเฟสหรือตามความจำเป็น |
| 12 | มิติ | 7 * 1.3 * 1.3 |
| 13 | ตัด | ตัดไฮดรอลิก |
| 14 | วัสดุใบมีด | เหล็ก Cr12 ที่ผ่านการชุบแข็งแล้ว 60-62 ° c |
| 15 | ระบบควบคุม | จำกัด (Delta) |
| 16 | ความอดทนความยาว | ± 1mm |
| 17 | อะไหล่สำรอง |
1 ชิ้นส่วน demaged ง่าย: conk 2 ชิ้น, ฟิวส์ลิงค์ 4 ชิ้น 2 แผ่นยาง: 1 ชิ้น ประแจแหวน 3 อัน: 1 ชิ้น |
| 18 |
ทั้งสายรวมถึง: คู่มือ decoiler, ม้วนเครื่องขึ้นรูป, สถานีไฮโดรลิค, เครื่องตัดไฮดรอลิกระบบควบคุม PLC ตารางวิ่งออก |
|
II.Basic พารามิเตอร์เครื่อง
วัสดุ: Q345B แผ่นสังกะสี
ความหนา: 2.5~3.0mm
ความกว้าง: 450-476 มม
น้ำหนัก: 65 กิโลกรัม
ข้อมูลจำเพาะของผลิตภัณฑ์
สินค้า: ตามผลิตภัณฑ์
ความกว้างของผลิตภัณฑ์: 310 มม. ± 5 มม
ความสูงของผลิตภัณฑ์: 81mm ± 5mm
สินค้า รายละเอียด
วิธีการขึ้นรูป: การขึ้นรูปม้วนเย็น
ความเร็วในการผลิต: ≤10m / นาที
ทิศทางการให้อาหาร: ฟีดซ้าย
แรงดันไฟฟ้าหลัก: 380V, 50Hz
พลังงานรวมหน่วย: ประมาณ 20.7KW
ตลับลูกปืนเพลาขับ: 6026
ลิฟท์เทอร์โบ: SWL10-3 / 23-FU3
มอเตอร์ขับเคลื่อนหลัก: YVP180M-4-15
ลด: ZQ500-48.57
วัสดุแผ่นผนัง: A3
วัสดุเพลา: 40
วัสดุแม่พิมพ์: Gcr15
สามภาพรวมของโครงสร้างอุปกรณ์
เฟรมอุปกรณ์ถูกประมวลผลโดยแผ่นเหล็ก A3 หลังจากการรักษาอายุโครงสร้าง 3 ลูกกลิ้ง 1 บนและล่าง 2, ลูกกลิ้งล่าง adopts โครงสร้างคงที่, ลูกกลิ้งบน adopts การปรับการเคลื่อนไหวเลื่อนและไดรฟ์กล่องกังหัน 3 ชุดจะถูกขับเคลื่อน โดยมอเตอร์เพื่อปรับด้านบนและล่างกล่องกังหันที่เชื่อมต่อโดยก้านเชื่อมต่อเพื่อให้แน่ใจว่าการประสานของกล่อง 3 ชุดและแผ่นผนัง 3 อิสระเชื่อมต่อกันด้วยเพลาเพื่อให้แน่ใจว่าการขนานของเครื่องทั้งหมดเส้นผ่าศูนย์กลางของเพลาลูกกลิ้งคือ 110 มม.มีแม่พิมพ์สองชุดที่ด้านซ้ายและขวาหนึ่งชุดสำหรับส่วนโค้งด้านในและอีกชุดสำหรับส่วนโค้งด้านนอกและชุดมอเตอร์หลัก 15KWมันขับเคลื่อนด้วยตัวลด ZQ500 ซึ่งขับเพลาด้านซ้ายและขวาผ่านเกียร์โมดูลเกียร์คือ 10 ม. สำหรับแต่ละซ้ายและขวาแต่ละผลิตภัณฑ์ถูกประมวลผลผ่านคอนโซลการทำงาน
IV,รายการตรวจสอบการกำหนดค่าอุปกรณ์
| ไม่ |
ชื่อส่วน |
ปริมาณ |
| 1 |
ขึ้นรูปแม่พิมพ์ |
หนึ่งชุดของแม่พิมพ์ในแต่ละด้าน |
| 2 |
มอเตอร์ขับเคลื่อน 15KW |
1 ชุด |
| 3 |
การขึ้นรูปเพลาแม่พิมพ์ |
3Sets |
| 4 |
ยกเทอร์โบ |
3Sets |
| 5 |
มอเตอร์ขับเคลื่อนยก |
1 ชุด |
| 6 |
ตัวลด ZQ500 |
1 ชุด |
| 7 |
คอนโซลไฟฟ้า |
1 ชุด |
| 8 |
สลักเกลียวอุปกรณ์ |
1 ชุด |

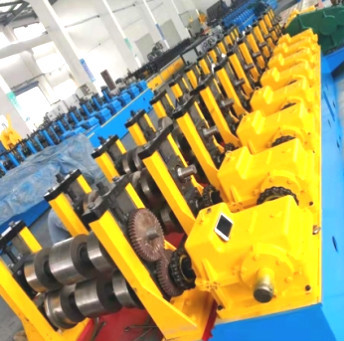

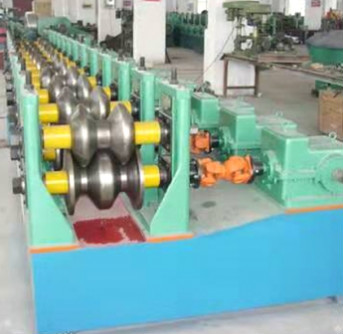

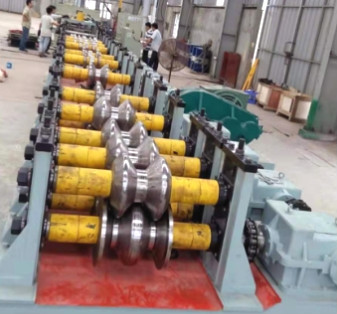

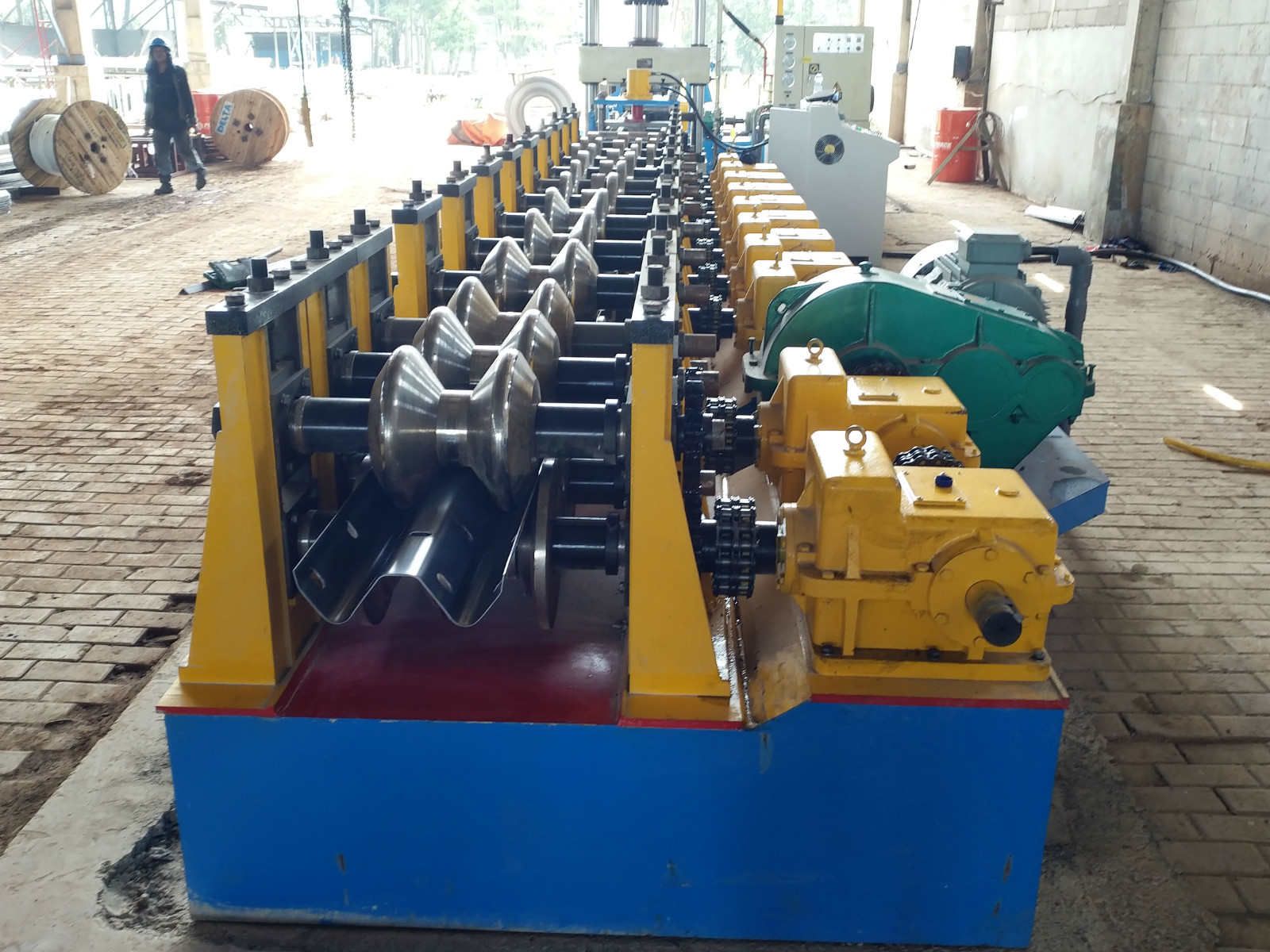

V. แผนภาพโครงสร้างอุปกรณ์:
