ประหยัดเสาสูงสายการผลิตเสาไฟ / เครื่องตัดสำหรับ 12000mm เสาไฟ

เส้นตัดตามความยาวประหยัด - เครื่องเสาไฟสำหรับเสาไฟขนาด 6m 8m 10m 12m 14m โดยไม่ต้องใช้แรงเฉือนและไกด์

รายละเอียดโดยย่อ:

คำอธิบาย:

พารามิเตอร์ทางเทคนิค

1. ความหนาของวัสดุ: 2mm-6.0mm สำหรับ Q235A เหล็กแผ่นรีดร้อนชนิดอ่อน

2. ความกว้างของวัสดุ:800-1600mm

3. น้ำหนักเหล็กม้วน: สูงสุด 15 ตัน

4. เส้นผ่านศูนย์กลางภายในของขดลวดเหล็ก: Φ500mm-Φ750mm

5. ความเร็วในการปรับระดับ: 5- 15m / นาที

6. จำนวนลูกกลิ้งปรับระดับ: 13

7. เส้นผ่านศูนย์กลางลูกกลิ้งปรับระดับ : 130mm

8. ช่วงความยาวสำหรับมาตราส่วน: 2000 ~ 12000 มม. ตามข้อกำหนด

10. ความคลาดเคลื่อนของความยาวตัด :±15 มม. (ฐานบนจานยาว 8 ม.)

11. กำลังมอเตอร์ปรับระดับหลัก: 37kw (รวมประมาณ 57KW)

12. พื้นที่กว้างสำหรับเครื่อง: ประมาณ 7000mm

แอปพลิเคชัน:

ใช้สำหรับคลายเกลียววัสดุ ปรับระดับ ตัด ขูดขอบตัด และตัดเรียว เพื่อให้ได้ความกว้างเล็กด้านหนึ่ง แผ่นเหล็กกว้างใหญ่ด้านหนึ่ง

ข้อมูลจำเพาะ

1. รถดอลลี่โหลดเหล็กม้วน:

ขึ้นและลง: ไฮดรอลิก

การเคลื่อนที่ในแนวนอน: ใช้มอเตอร์

Max.loading น้ำหนัก: 15Tons

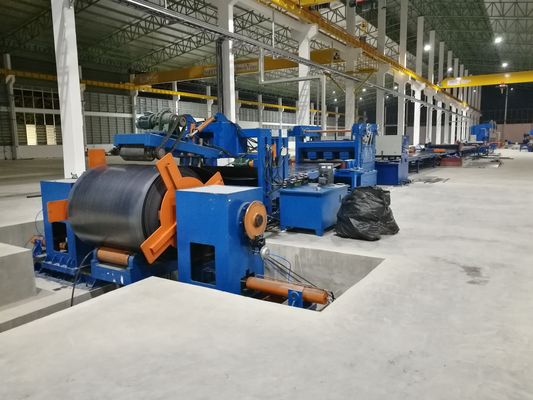

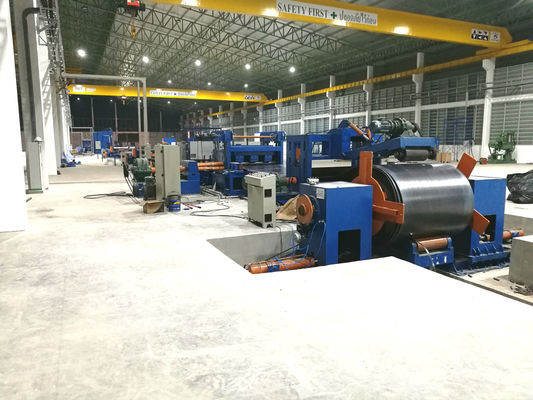

2. decoiler ประเภทร่มสองหัวไฮดรอลิก:

รวมถึง: การจ่ายด้วยมอเตอร์, มอเตอร์, ตัวลด,

ระบบลูกโซ่ใช้กะเพื่อหมุนทิศทางการหมุนสามารถทวนเข็มนาฬิกาและทวนเข็มนาฬิกาได้

เปิดและปิด: ไฮดรอลิก

Max.loading น้ำหนัก: 15Tons

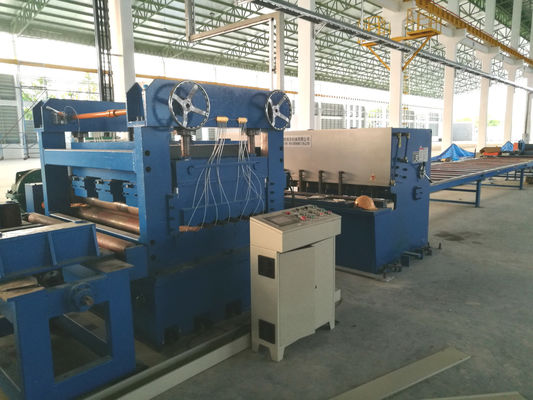

3. หน่วยปรับระดับ :( สองแบบวาง)

ลูกกลิ้งปรับระดับ 2 ชั้น,

ลูกกลิ้ง 13 ตัว รวมทั้งลูกกลิ้งป้อน 2 ตัว ลูกกลิ้งปรับระดับ 11 ตัว

วัสดุลูกกลิ้งปรับระดับ:42Cr.เส้นผ่านศูนย์กลาง: 130 มม. ถ้าดับ

ลูกกลิ้งปรับระดับสองชั้น, สกรูตัวหนอนมอเตอร์ไดรฟ์เพื่อปรับขึ้นชั้นเลื่อนขึ้นและลง.

ระบบส่งกำลังรวมถึงมอเตอร์ปรับความเร็ว ตัวลดความเร็ว และอื่นๆ

ลูกกลิ้งป้อนขึ้น/ลงเคลื่อนที่ด้วยระบบไฮดรอลิก

ยูนิตมีระบบนำทางl

วัดความยาว

ติดตั้งตัวเข้ารหัสการนับความยาวบนลูกกลิ้ง

4, การตัด (เครื่องตัดพลาสม่าแบบแมนนวลจัดทำโดยลูกค้า)

5. เครื่องตัดขอบคู่

ใช้สำหรับกรีดขอบเหล็กแผ่นรีดร้อนเพื่อให้ได้ความกว้างที่แน่นอนของเสาไฟ

เป็นพื้นฐานบนหลักการตัดเฉือนแบบกลิ้งเพื่อตัดเหล็กแผ่นมีดอลลี่อยู่ด้านหน้าเครื่องตัดใช้สำหรับควบคุมการตัดตรงโดยเปลี่ยนตำแหน่งของใบมีดตัดเพื่อให้ได้แผ่นเสาไฟขนาดต่างๆ ที่มีความกว้างแตกต่างกัน

รวมทั้ง :

โต๊ะรองพร้อมราง

แผ่นหนีบดอลลี่ ชิ้นเดียว

เครื่องตัดขอบแบบใบมีดคู่พร้อมมอเตอร์และกล่องเกียร์

6. หน่วยกรีดเรียว

เครื่องตัดแบบเรียวมีพื้นฐานมาจากหลักการตัดเฉือนแบบกลิ้งเพื่อตัดเหล็กแผ่นมีดอลลี่อยู่ด้านหน้าเครื่องตัดใช้สำหรับควบคุมระดับการตัดเทเปอร์โดยเปลี่ยนตำแหน่งของจุกบนดอลลี่เพื่อควบคุมอัตราการกรีดเทเปอร์

รวมทั้ง :

โต๊ะรองพร้อมราง

แผ่นหนีบดอลลี่ ชิ้นเดียว

เครื่องตัดขอบแบบใบมีดเดี่ยวพร้อมมอเตอร์และกล่องเกียร์

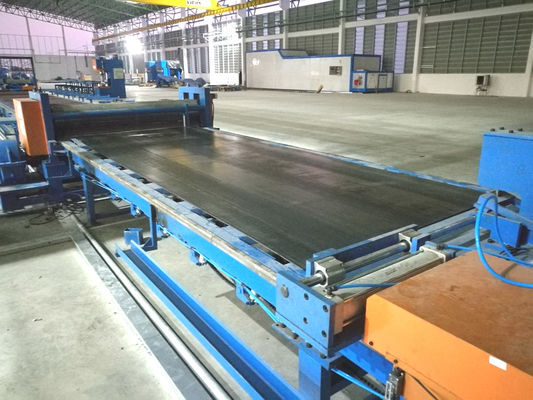

7. โต๊ะรองรับแบบบอลสำหรับแผ่นเทเปอร์สำเร็จรูป

8. ระบบไฟฟ้า:

ตารางควบคุมกลาง

PLC, อินเวอร์เตอร์ไดรเวอร์ AC มีคุณสมบัติของการตอบสนองที่รวดเร็วและกิจกรรมที่ดี ซึ่งสามารถควบคุมความแม่นยำในการวัดและความเร็วในการทำงานได้อย่างมีประสิทธิภาพ

9. ระบบไฮดรอลิก:

กำลังไฮดรอลิก 25L/นาที

รวมถึง: สถานีไฮดรอลิก, วาล์ว, ถังน้ำมัน, ข้อต่อ, ท่ออ่อน, ท่อแข็งและอื่น ๆ

อะไรคือความแตกต่างของการตัดแบบมาตรฐานและแบบประหยัด?

เมื่อเทียบกับความยาวตัดมาตรฐาน ชนิดประหยัดไม่มี 1) ไฮดรอลิก แนวกด หัวพลั่ว หยิก และอุปกรณ์ป้อน

ผู้ใช้ต้องใช้เครนยกและยึดหัวแผ่นกับหน่วยปรับระดับ

2) เครื่องตัดคานสวิงไฮดรอลิก: QC12Y-6X2000

ผู้ใช้ต้องใช้เครื่องตัดพลาสม่าแบบแมนนวลในการตัดแผ่น

การสื่อสารกับลูกค้า

A: วิธีการตัดแผ่นที่มีด้านเดียวด้านเดียวด้านกว้างและด้านกว้างด้านเดียวด้วยเครื่องนี้?

B: ขั้นแรกมีหน่วยกรีดขอบสองคมสำหรับกรีดขอบขูดของแผ่นเหล็กรีดร้อนเพื่อให้ได้ความกว้างที่แน่นอนสำหรับเสาไฟจากนั้นเราสามารถใช้หน่วยกรีดเรียวของเราเพื่อตัดเหล็กแผ่นเป็น 2 ชิ้น ด้วยแผ่นเล็กด้านหนึ่งและด้านที่ใหญ่กว่าด้านหนึ่งมีดอลลี่อยู่ด้านหน้าเครื่องตัดใช้สำหรับควบคุมระดับการตัดเทเปอร์โดยเปลี่ยนตำแหน่งของจุกบนดอลลี่เพื่อควบคุมอัตราการกรีดเทเปอร์

A: เรามีกี่รุ่นสำหรับตัดให้ยาว?

B: เรามีสามแบบคือ 6X1600-12meters (ความยาวตัดสูงสุดคือ 12meters), 6X1600-14 เมตร (สูงสุด 14 เมตร) และ 6X1600-16 เมตร (สูงสุด 16 เมตร)

ตอบ: ระยะเวลารับประกันคุณภาพของคุณนานแค่ไหน

หนึ่งปี.และเมื่อเครื่องมาถึงที่โรงงานของลูกค้า เราจะส่งวิศวกรไปที่การว่าจ้างเครื่องจักรและให้การฝึกอบรมแต่ลูกค้าสามารถให้วิศวกรของพวกเขามาที่เวิร์กช็อปของเราเพื่อศึกษาก่อนส่งมอบได้
