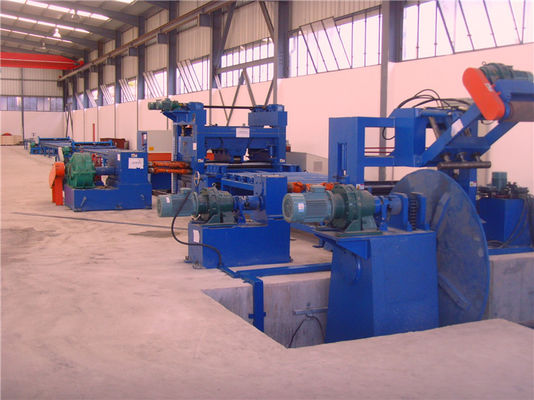

เรียวเศรษฐกิจสำหรับเครื่องตัดเสาไฟตัดเหล็กม้วนเข้าไปในแผ่น

รายละเอียดอย่างรวดเร็ว:

รายละเอียด:

พารามิเตอร์ทางเทคนิค

1. ความหนาของวัสดุ: 2mm-6.0mm สำหรับ Q235A เหล็กแผ่นรีดร้อนเหล็กอ่อน

2. ความกว้างของวัสดุ: 800-1600mm

3. น้ำหนักของขดลวดเหล็ก: แม็กซ์ 15 ตัน

4. เส้นผ่าศูนย์กลางภายในของขดลวดเหล็ก: Φ500mm-Φ750mm

5. ความเร็ว Leveling: 5- 15 เมตร / นาที

6. จำนวนลูกกลิ้ง leveling: 13

7. ระดับเม็ดเส้นผ่าศูนย์กลาง: 130 มม

8. ช่วงยาวขนาด: 2000 ~ 12000mm ตามข้อกำหนด

10. ความคลาดเคลื่อนของความยาวตัด: ± 15mm (ฐานบนแผ่นความยาว 8m)

11. หลัก leveling มอเตอร์ไฟฟ้า: 37kw (รวมประมาณ 57KW)

12. พื้นที่กว้างสำหรับเครื่อง: ประมาณ 7000mm

การประยุกต์ใช้:

มันเป็น uncoiling วัสดุเสาไฟปรับระดับตัดขูดตัดขอบและขั้นตอนการตัดเรียวเพื่อให้ได้ความกว้างด้านใดด้านหนึ่งเล็ก ๆ ด้านหนึ่งแผ่นเหล็กกว้างขนาดใหญ่

ข้อมูลจำเพาะ

1. เหล็กรถม้วนโหลด Dolly:

ขึ้นและลง: ไฮดรอลิ

การเคลื่อนย้ายแนวนอน: สถานที่เดียวกัน

Max.loading น้ำหนัก: 15Tons

2. ไฮดรอลิคู่หัวประเภทร่ม decoiler:

รวมไปถึง: มอเตอร์จ่ายออกมอเตอร์ลด,

ระบบห่วงโซ่กะจะใช้เวลาในการหมุน ทิศทางการหมุนสามารถตามเข็มนาฬิกาและ unclockwise

เปิดและปิด: ไฮดรอลิ

Max.loading น้ำหนัก: 15Tons

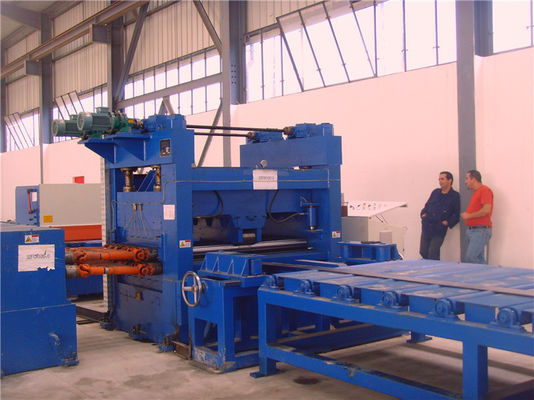

3. หน่วย Leveling: (สองวางประเภท)

สองชั้นลูกกลิ้ง leveler,

13 รถบดถนน, รถบดสั่นสะเทือนรวมทั้ง 2 ให้อาหาร 11 ลูกกลิ้ง leveling

Leveling วัสดุลูกกลิ้ง: 42Cr เส้นผ่าศูนย์กลาง: 130 มมถ้าดับ

สองชั้นปรับระดับลูกกลิ้งหนอนมอเตอร์ไดรฟ์สกรูที่จะปรับขึ้นชั้นเลื่อนขึ้นและลง .

ระบบส่งกำลังรวมถึงความเร็วของมอเตอร์ปรับลดและอื่น ๆ

การให้อาหารลูกกลิ้งขึ้น / ลงการเคลื่อนไหวอยู่กับไฮโดรลิก

หน่วยอยู่กับแนวทาง systeml

วัดความยาว

ความยาวนับเข้ารหัสการติดตั้งบนลูกกลิ้ง

4 ตัด (ตัดพลาสม่าคู่มือการจัดทำขึ้นโดยลูกค้า)

5. หน่วยขอบตัดดับเบิล

มันเป็นเพราะตัดขอบขูดของเหล็กแผ่นรีดร้อนเพื่อให้ได้ความกว้างที่แน่นอนสำหรับเสาไฟ

มันเป็นฐานในหลักการตัดกลิ้งในการตัดเหล็กแผ่น มีดอลลี่ในด้านหน้าของหน่วยตัดเป็น มันเป็นสำหรับการควบคุมการตัดตรง จากการเปลี่ยนแปลงตำแหน่งของใบมีดตัดที่จะได้รับความกว้างที่แตกต่างกันขนาดแตกต่างกัน FR แผ่นเสาไฟ

รวมไปถึง:

ตารางที่มีการสนับสนุนทางรถไฟ

หนีบ Dolly แผ่นหนึ่งชิ้น

ใบมีดดับเบิลประเภทหน่วยตัดขอบด้วยมอเตอร์และเกียร์กล่อง

หน่วยตัด 6. เรียว

เครื่องตัดเรียวเป็นฐานในหลักการตัดกลิ้งในการตัดเหล็กแผ่น มีดอลลี่ในด้านหน้าของหน่วยตัดเป็น มันเป็นสำหรับการควบคุมการศึกษาระดับปริญญาตัดเรียว โดยการเปลี่ยนตำแหน่งของจุกในดอลลี่ในการควบคุมอัตราการตัดเรียว

รวมไปถึง:

ตารางที่มีการสนับสนุนทางรถไฟ

หนีบ Dolly แผ่นหนึ่งชิ้น

ใบเดี่ยวประเภทหน่วยตัดขอบด้วยมอเตอร์และกล่องเกียร์

7. บอลตารางการสนับสนุนชนิดแผ่นเรียวเสร็จ

8. ระบบไฟฟ้า:

ตารางควบคุมกลาง

PLC, AC อินเวอร์เตอร์ไดร์เวอร์มีคุณสมบัติของการตอบสนองที่รวดเร็วและมีกิจกรรมที่ดีที่มีประสิทธิภาพสามารถควบคุมความถูกต้องของการวัดและความเร็วในการทำงาน

9. ระบบไฮดรอลิ:

25L พลังงานไฮดรอลิ / นาที

รวมทั้งสถานีไฮดรอลิ, วาล์ว, ถังน้ำมัน, ร่วมกัน, ท่ออ่อน, ท่อยากและอื่น ๆ

ความแตกต่างกับการตัดมาตรฐานของเราให้มีความยาวและประหยัดหนึ่งคืออะไร?

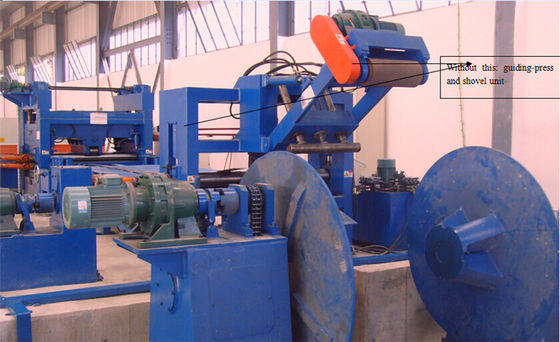

เมื่อเทียบกับมาตรฐานในการตัดความยาวชนิดประหยัดไม่ได้ 1) ไฮดรอลิแนวทางกดพลั่วหัวหยิกและอุปกรณ์การให้อาหาร

ผู้ใช้จะต้องใช้เครนยกและกิลด์หัวแผ่นไปยังหน่วยปรับระดับ

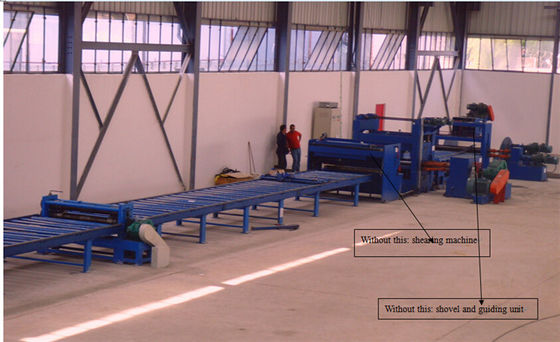

2) เครื่องไฮดรอลิแกว่งคานตัด: QC12Y-6X2000

ผู้ใช้จะต้องใช้คู่มือเครื่องตัดพลาสม่าในการตัดแผ่น

การสื่อสารกับลูกค้า

A: วิธีการตัดแผ่นด้านหนึ่งกว้างขนาดเล็กและอีกด้านหนึ่งแผ่นความกว้างขนาดใหญ่โดยเครื่องนี้หรือไม่?

B: แรกมีสองหน่วยขอบตัดนั้นก็เพื่อตัดขอบขูดของเหล็กแผ่นรีดร้อนเพื่อให้ได้ความกว้างที่แน่นอนสำหรับเสาไฟแล้วเราสามารถใช้หน่วยเรียวตัดของเราที่จะตัดเหล็กแผ่นเป็น 2 ชิ้น กับอีกด้านหนึ่งมีขนาดเล็กและอีกด้านหนึ่งแผ่นมีขนาดใหญ่ มีดอลลี่ในด้านหน้าของหน่วยตัดเป็น มันเป็นสำหรับการควบคุมการศึกษาระดับปริญญาตัดเรียว โดยการเปลี่ยนตำแหน่งของจุกในดอลลี่ในการควบคุมอัตราการตัดเรียว

A: วิธีการหลายรูปแบบใดเราจึงต้องตัดให้มีความยาว?

B: เรามีสามชนิด 6X1600-12meters (ความยาวตัดสูงสุดคือ 12meters) 6X1600-14 เมตร (สูงสุด 14 เมตร) และ 6X1600-16 เมตร (สูงสุด 16 เมตร)

A: นานแค่ไหนระยะเวลาการรับประกันคุณภาพของคุณ

หนึ่งปี. และเมื่อเครื่องมาถึงการประชุมเชิงปฏิบัติการของลูกค้าเราจะส่งวิศวกรไปยังเครื่องว่าจ้างและการให้การฝึกอบรม แต่ก็ยังมีลูกค้าสามารถให้วิศวกรของพวกเขาเพื่อการประชุมเชิงปฏิบัติการของเราเพื่อศึกษาก่อนส่งมอบ
