| ชื่อแบรนด์: | CMC |
| Model Number: | 6X1600 |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | งานเก่า/ FOB SHANGHAI/ CIF |

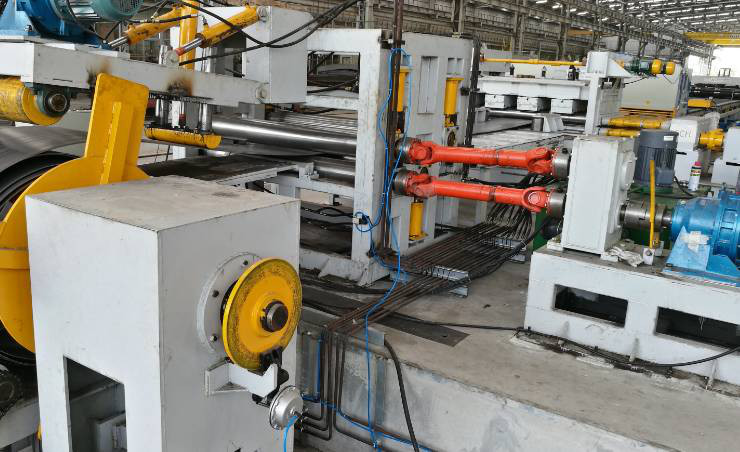

800 - 1600 มม. Q235A เหล็กแผ่นรีดร้อนชนิดม้วนอ่อนตัดความยาวเครื่อง Line
แอปพลิเคชัน:
ใช้สำหรับวัสดุเสาไฟ uncoiling, ปรับระดับ, ตัด, ขูดขอบตัดและตัดเรียวเพื่อให้ได้ด้านกว้างเล็กด้านหนึ่งด้านหนึ่งด้านกว้างใหญ่เหล็กแผ่น
รายละเอียดโดยย่อ:
| ชื่อ | ชื่ออื่น ๆ | ชื่อแบรนด์ | CMC |
| ตัดเป็นเส้นยาวสำหรับเสาไฟ |
เดคคอร์เลอร์, เครื่องตัดเหล็กม้วน, ตัด เครื่องตัดเสาไฟ |
คุณสมบัติ | เส้นของเราแตกต่างจากการตัดตามความยาวแบบดั้งเดิม คุณจะได้แผ่นรูปบันไดที่มีด้านหนึ่งขนาดเล็กและด้านที่ใหญ่กว่า |
| กำลังตัด |
ความหนา 2-6 มม. ความยาว 12000mm ความกว้าง 800-1600 มม. |
อุตสาหกรรมการใช้งาน | อุตสาหกรรมเสาไฟถนน |
พารามิเตอร์ทางเทคนิค
1. ความหนาของวัสดุ:2mm-6.0mm สำหรับ Q235A เหล็กแผ่นรีดร้อนชนิดอ่อน
2. ความกว้างของวัสดุ:800-1600mm
3. น้ำหนักเหล็กม้วน: สูงสุด 20 ตัน
4. เส้นผ่านศูนย์กลางภายในของขดลวดเหล็ก: Φ500mm-Φ750mm
5. ความเร็วในการปรับระดับ: 5- 15m / นาที
6. จำนวนลูกกลิ้งปรับระดับ: 13
7. เส้นผ่านศูนย์กลางลูกกลิ้งปรับระดับ : 160mm
8. ช่วงความยาวสำหรับมาตราส่วน: 2000 ~ 12000mm ตามข้อกำหนด
10. ความคลาดเคลื่อนของความยาวตัด :±15 มม. (ฐานบนจานยาว 8 ม.)
11. กำลังมอเตอร์ปรับระดับหลัก: 37kw (รวมประมาณ 65KW)
12. พื้นที่กว้างสำหรับเครื่อง: ประมาณ 7000mm
ข้อมูลจำเพาะ
1. รถดอลลี่โหลดเหล็กม้วน:
ขึ้นและลง: ไฮดรอลิก
การเคลื่อนที่ในแนวนอน: ใช้มอเตอร์
Max.loading น้ำหนัก: 15Tons
2. decoiler ประเภทร่มสองหัวไฮดรอลิก:
รวมถึง: การจ่ายด้วยเครื่องยนต์, มอเตอร์, ตัวลด,
ระบบลูกโซ่ใช้กะเพื่อหมุนทิศทางการหมุนสามารถทวนเข็มนาฬิกาและทวนเข็มนาฬิกาได้
เปิดและปิด: ไฮดรอลิก
Max.loading น้ำหนัก: 15Tons
3. ไฮดรอลิกไกด์กด หัวพลั่ว หยิก และอุปกรณ์ให้อาหาร:
ใช้สำหรับนำหัวเหล็กม้วนไปยังหน่วยป้อน ไฮดรอลิกขึ้น และกดเพื่อหลีกเลี่ยงขดลวดเหล็กหลวม
การหมุนของลูกกลิ้งทั้งสองจะป้อนวัสดุไปยังชุดตัดขอบลูกกลิ้งขึ้นและลง: ไฮดรอลิก
4. โต๊ะทำงานแบบกลิ้งกลาง: 4M
5. หน่วยปรับระดับ :( สองแบบเลย์),
รวมถึง: มอเตอร์ปรับความเร็ว, ตัวลด, กระปุกเกียร์
ลูกกลิ้งปรับระดับจะจัดการกับการรักษาความร้อน,40Cr.HRC48
ลูกกลิ้งขึ้นและลงทั้งหมด 13 ชิ้น (รวมลูกกลิ้งหนีบ 1 คู่)
การเคลื่อนที่ขึ้นและลงของฐานลูกกลิ้งขึ้นและลงขับเคลื่อนโดยมอเตอร์ผ่านระบบหนอน
มีหน่วยวัดความยาว:
หมุนตัวเข้ารหัสส่งสัญญาณความยาวไปยังระบบควบคุมและควบคุมความยาวที่แน่นอน
หมายเหตุ : ตัวเลือก : หน่วยปรับระดับแบบเลย์สี่ยูนิตพร้อมชุดไกด์แยก
6. เครื่องตัด:
รวมถึง: เครื่องตัดคานสวิงไฮดรอลิก Q12Y-6*2000
7. เครื่องตัดขอบคู่
ใช้สำหรับกรีดขอบเหล็กแผ่นรีดร้อนเพื่อให้ได้ความกว้างที่แน่นอนของเสาไฟ
เป็นพื้นฐานบนหลักการรีดเฉือนเพื่อตัดเหล็กแผ่นมีดอลลี่อยู่ด้านหน้าเครื่องตัดใช้สำหรับควบคุมการตัดตรงโดยเปลี่ยนตำแหน่งของใบมีดตัดเพื่อให้ได้แผ่นเสาไฟขนาดต่างๆ
รวมทั้ง :
โต๊ะรองพร้อมราง
แผ่นหนีบดอลลี่ ชิ้นเดียว
เครื่องตัดขอบแบบใบมีดคู่พร้อมมอเตอร์และกล่องเกียร์
8. หน่วยกรีดเรียว
เครื่องตัดเทเปอร์ใช้หลักการตัดเฉือนแบบม้วนเพื่อตัดเหล็กแผ่นมีดอลลี่อยู่ด้านหน้าเครื่องตัดใช้สำหรับควบคุมระดับการตัดเทเปอร์โดยเปลี่ยนตำแหน่งของจุกบนดอลลี่เพื่อควบคุมอัตราการกรีดเทเปอร์
รวมทั้ง :
โต๊ะรองพร้อมราง
แผ่นหนีบดอลลี่ ชิ้นเดียว
เครื่องตัดขอบแบบใบมีดเดี่ยวพร้อมมอเตอร์และกล่องเกียร์
9. โต๊ะรองรับแบบบอลสำหรับแผ่นเทเปอร์สำเร็จรูป
10. ระบบไฟฟ้า:
ตารางควบคุมกลาง
PLC, อินเวอร์เตอร์ไดรเวอร์ AC มีคุณสมบัติของการตอบสนองที่รวดเร็วและกิจกรรมที่ดี ซึ่งสามารถควบคุมความแม่นยำในการวัดและความเร็วในการทำงานได้อย่างมีประสิทธิภาพ
11. ระบบไฮดรอลิก:
กำลังไฮดรอลิก 25L/นาที
รวมถึง: สถานีไฮดรอลิก, วาล์ว, ถังน้ำมัน, ข้อต่อ, ท่ออ่อน, ท่อแข็งและอื่น ๆ
ความแตกต่างระหว่างการตัดของเรากับความยาวและอื่น ๆ คืออะไร?
การตัดตามความยาวแบบดั้งเดิมเพียงแค่ตัดเหล็กม้วนเป็นแผ่นแต่ของเราออกแบบมาเฉพาะสำหรับเสาไฟ มันสามารถตัดเหล็กม้วนเป็นแผ่นได้ แต่ในขณะเดียวกันก็ยังสามารถตัดแผ่นเป็นด้านเดียวด้านกว้างเล็ก ด้านหนึ่งกว้างใหญ่ คล้ายกับรูปบันได
การสื่อสารกับลูกค้า
A: วิธีการตัดแผ่นที่มีหน้ากว้างด้านเดียวด้านเดียวและด้านกว้างด้านเดียวด้วยเครื่องนี้?
B: ขั้นแรกมีหน่วยกรีดขอบสองด้านสำหรับกรีดขอบขูดของแผ่นเหล็กแผ่นรีดร้อนเพื่อให้ได้ความกว้างที่แน่นอนสำหรับเสาไฟจากนั้นเราสามารถใช้หน่วยกรีดเรียวของเราเพื่อตัดเหล็กแผ่นเป็น 2 ชิ้น ด้วยแผ่นเล็กด้านหนึ่งและด้านที่ใหญ่กว่าด้านหนึ่งมีดอลลี่อยู่ด้านหน้าเครื่องตัดใช้สำหรับควบคุมระดับการตัดเทเปอร์โดยเปลี่ยนตำแหน่งของจุกบนดอลลี่เพื่อควบคุมอัตราการกรีดเทเปอร์
A: เรามีกี่รุ่นสำหรับตัดให้ยาว?
B: เรามีสามแบบคือ 6X1600-12meters (ความยาวตัดสูงสุดคือ 12meters), 6X1600-14 เมตร (สูงสุด 14 เมตร) และ 6X1600-16 เมตร (สูงสุด 16 เมตร)
ตอบ: ระยะเวลารับประกันคุณภาพของคุณนานแค่ไหน
หนึ่งปี.และเมื่อเครื่องมาถึงเวิร์คช็อปของลูกค้า เราจะส่งวิศวกรไปที่การว่าจ้างเครื่องจักรและฝึกอบรมแต่ลูกค้าสามารถให้วิศวกรของพวกเขามาที่เวิร์กช็อปของเราเพื่อศึกษาก่อนส่งมอบได้
