| ชื่อแบรนด์: | CMC |
| Model Number: | CTLA8X800 |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | according to the machine requirement |
| เงื่อนไขการจ่ายเงิน: | งานเก่า/ FOB SHANGHAI/ CIF |
| ความสามารถในการจําหน่าย: | ตามความต้องการ |
เส้นตัดตามยาวสำหรับเสาไฟ รุ่น CTLA8x1800
(แบบอัตโนมัติ ปรับระดับได้ 4 ระดับ)
พารามิเตอร์ทางเทคนิค
ลักษณะที่เป็นกรรมสิทธิ์:
ชนิดอัตโนมัติทั้งหมด หากมีความกว้างที่เหมาะสมสำหรับเสา ความยาวควบคุม CNC การตัดแบบเรียวด้วยระบบอัตโนมัติ การขนจานเทเปอร์และการซ้อนระบบอัตโนมัติ
ด้วยเครื่องตัดขอบสองคมแบบใบมีดสองแบบและเครื่องตัดแบบเรียว
(หมายเหตุ : ระบบวางซ้อนอัตโนมัติสำหรับจานขนาดน้อยกว่า 6 มม. แผ่นขั้วไฟ)
แอปพลิเคชัน:
ใช้สำหรับวัสดุเสาไฟ uncoiling, ปรับระดับ, ตัด, ขูดขอบตัดและตัดเรียวเพื่อให้ได้ด้านกว้างเล็กด้านหนึ่งด้านหนึ่งด้านกว้างใหญ่เหล็กแผ่น
รายละเอียดตัวเครื่อง
1. รถดอลลี่โหลดเหล็กม้วน
ขึ้นและลง: ไฮดรอลิก
การเคลื่อนที่ในแนวนอน: ใช้มอเตอร์

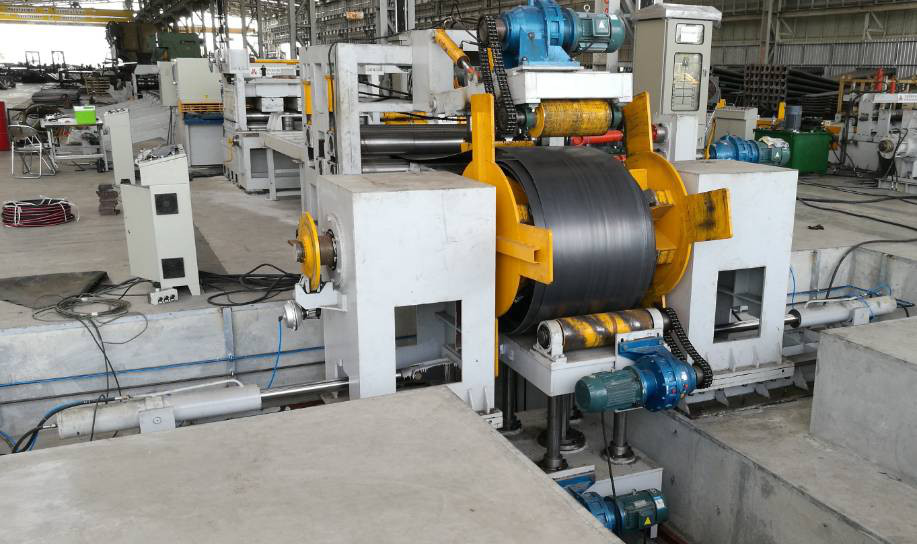

2. decoiler ประเภทร่มสองหัวไฮดรอลิก:
รวมถึง:หน่วยซ้ายและขวา,
พร้อมเบรกที่ให้แรงหมุนของเพลา
เปิดและปิด: ไฮดรอลิก
3. การกดและนำทางด้วยไฮดรอลิก, อุปกรณ์หัวพลั่วไฮดรอลิก, อุปกรณ์หนีบ
ประกอบด้วยเฟรม อุปกรณ์กดและบังคับไฮดรอลิก อุปกรณ์หัวพลั่วไฮดรอลิก ลูกกลิ้งหนีบและระบบขับมอเตอร์ ฯลฯ
ประกอบด้วยแขนกดและบังคับไฮดรอลิก, ล้อกดและนำทาง, กล่องเกียร์, มอเตอร์ ฯลฯ
ประกอบด้วยอุปกรณ์หดตัวแผ่นพลั่วไฮดรอลิก แผ่นขยาย อุปกรณ์ไฮดรอลิก ฯลฯ
ประกอบด้วยสไลด์, ลูกกลิ้งหยิก 2 อัน, อุปกรณ์หนีบไฮดรอลิก, เฟรม ฯลฯ
ประกอบด้วยมอเตอร์ AC, กล่องเกียร์, กลุ่มของแกนหมุนและข้อต่อ, ขาตั้งแบริ่ง, ข้อต่อสากล 1 อัน ฯลฯ
4. โต๊ะทำงานแบบกลิ้งกลาง
5. อุปกรณ์นำทาง
ประกอบด้วยโครงกิลด์, แผ่นระนาบเคลื่อนที่ได้, อุปกรณ์ปรับทิศทาง, ล้อเอียงแนวตั้ง
6. หน่วยปรับระดับ:(สี่แบบเลย์)
นี่คืออุปกรณ์หลักของสายนี้ซึ่งแบ่งออกเป็นส่วนกำลังและส่วนโฮสต์
ส่วนพลังงานประกอบด้วยขาตั้งพาวเวอร์, ตัวลดความเร็ว, มอเตอร์ปรับความเร็ว AC, ตู้ไฟฟ้ากระแสสลับ (ตัวขับมอเตอร์ความถี่ AC), คัปปลิ้ง, กล่องจ่ายไฟ, สายรัดล้อ, สายรัด, ข้อต่อสากลและเบรก YWZ เป็นต้น
ส่วนที่เป็นโฮสต์ประกอบด้วยขาตั้งด้านล่าง, โครง, ใต้ขาตั้งเพลา, ขาตั้งเพลาแบบเลื่อน, ลูกกลิ้งปรับระดับ, โครงรองรับด้านบน, ขาตั้งล้อรองรับขึ้นและลง, ล้อรองรับ, อุปกรณ์ยกและกดไฟฟ้า, มาพร้อมกับเครื่องกด 2 ชิ้น มอเตอร์, ปั๊มหล่อลื่นแบบแมนนวล
ลักษณะของเครื่องนี้:
ใช้กรณีการกระจายพลังงาน ลูกกลิ้งปรับระดับแต่ละอันเชื่อมต่อกับคัปปลิ้งสากล ลูกกลิ้งปรับระดับขึ้นและลงมีทั้งแบบแอคทีฟ ความเร็วเชิงเส้นมีความสม่ำเสมอ ดังนั้นแรงเสียดทานระหว่างพื้นผิวลูกกลิ้งและแผ่นจะลดลง ซึ่งจะทำให้ประสิทธิภาพในการปรับระดับ
ตลับลูกปืนลูกกลิ้งทั้งสองด้านของเพลาปรับระดับมีสองชุด ตลับลูกปืนผลักระนาบหนึ่งชุดใช้เพื่อลดการเสียดสีและป้องกันไม่ให้แกนหลุดร่อน ซึ่งอาจส่งผลต่อประสิทธิภาพ
มีการติดตั้งล้อรองรับสองกลุ่มบนตัวเครื่องซึ่งสามารถปรับขึ้นและลงด้านหน้าและด้านหลังได้ใช้เพื่อรองรับลูกกลิ้งหลักและเพิ่มความแข็งของลูกกลิ้งและประสิทธิภาพการปรับระดับที่รวดเร็วแบริ่งบนล้อรองรับถูกปิดผนึกซึ่งสามารถป้องกันไม่ให้ตะกรันออกไซด์เข้าสู่แบริ่ง
เครื่องใช้เฟืองตัวหนอนและแกนตัวหนอน แรงบิดขนาดใหญ่ในการปรับการชะลอตัวและการกดแบบไบโพลาร์ แรงกดหนัก สามารถปรับทีละรายการและพร้อมกันเพื่อยกและกดลง และตั้งค่าการปรับไมโครด้วยตนเอง
ลูกกลิ้งปรับระดับคือการเหนี่ยวนำความถี่กลางดับ ระดับลึก ซึ่งสามารถหลีกเลี่ยงการเผาไหม้แบริ่งเมื่อขาดน้ำมันและยืดอายุเครื่องจักร
เครื่องโฮสต์ปรับระดับถูกนำมาใช้การจ่ายน้ำมันแบบรวมศูนย์ซึ่งสามารถทำงานได้อย่างง่ายดายส่วนประกอบหลักมีการสั่นด้วยเครื่องสั่นขั้นสูงในบ้านเกิดซึ่งอาจทำลายความเครียดและลดการโค้งงอได้มอเตอร์เป็นมอเตอร์ที่ปรับความเร็วได้แบบกระแสตรง มาพร้อมกับแผ่นแกน Eurotherm ซึ่งสามารถลดเวลายกและเบรก (เวลาเบรกสั้นกว่าปกติสองในสาม) และประสิทธิภาพการปรับระดับที่รวดเร็ว
7. เครื่องตัดแบบหมุน:
รวมถึง: เครื่องตัดคานสวิงไฮดรอลิก Q12Y-6*2000
แรงเฉือนสามารถหมุนได้ 3 องศา เพื่อให้เหมาะสมกับการตัดแผ่นเสาไฟ
หลังจากตัดแล้ว เพลทจะเป็นสี่เหลี่ยมด้านขนาน วิธีนี้จะช่วยลดการสูญเสียวัสดุและง่ายต่อการทำเสาไฟในขั้นตอนต่อไป
8. โต๊ะรองรับความยาวเสา + ดอลลี่ พร้อมอุปกรณ์อัตโนมัติ :
มีดอลลี่อยู่ด้านหน้าของหน่วยกรีดขอบสองด้านใช้สำหรับควบคุมขนาดแผ่นกรีดแบบตรงและแบบสี่เหลี่ยมผืนผ้าโดยเปลี่ยนตำแหน่งของจุกบนดอลลี่เพื่อควบคุมขนาดแผ่นสี่เหลี่ยมผืนผ้า
ดอลลี่ที่มีการขับเคลื่อนด้วยมอเตอร์สามารถเลื่อนไปยังตำแหน่งที่ถูกต้องบนโต๊ะตามความยาวของแผ่นเสา
ลูกกลิ้งแบบตั้งโต๊ะที่มีการขับเคลื่อนด้วยมอเตอร์ เมื่อลูกกลิ้งถูกขับด้วยมอเตอร์ เพลทสามารถเคลื่อนไปยังชุดตัดและไม่จำเป็นต้องกดเพลทด้วยตนเองทุกลูกกลิ้งที่มีนิวแมติกคลัตช์สามารถขับเคลื่อนด้วยมอเตอร์และระบบโซ่ นอกจากนี้ยังสามารถเคลื่อนย้ายเพลทด้วยตนเองเพื่อปรับเพลท
ทั้งบนดอลลี่และในเครื่องตัดขอบด้านหน้า มีอุปกรณ์นิวเมติกสำหรับดันเพลทให้หยุดเพื่อให้ได้ขนาดที่ถูกต้องของเพลทสี่เหลี่ยมผืนผ้า
9. อุปกรณ์ยกจาน
อุปกรณ์นี้มีกระบอกลมสองตัว และสามารถเคลื่อนย้ายไปยังตำแหน่งอื่นตามความยาวของแผ่นได้
เมื่อเพลทไปถึงด้านหน้าของเครื่องตัด เพลทจะหยุดลง อุปกรณ์นี้จะยกเพลทขึ้น เพื่อให้ดอลลี่สามารถยึดและเคลื่อนย้ายเพลทได้
เครื่องตัดขอบสองด้านมีพื้นฐานมาจากหลักการตัดเฉือนแบบกลิ้งเพื่อตัดเหล็กแผ่น
ใช้สำหรับกรีดขอบเหล็กแผ่นรีดร้อนเพื่อให้ได้ความกว้างที่แน่นอนของเสาไฟ
รวมถึง: ลูกกลิ้งหนีบสองคู่, มอเตอร์, กล่องเกียร์, ใบมีดสี่ใบ
ลูกกลิ้งแบบสกรูขึ้นและลง 2 ชุดพร้อมใบมีดตัด 2 คู่
ลูกกลิ้งแบบสกรูนั้นง่ายต่อการปรับใบมีดตัดให้อยู่ในตำแหน่งใดก็ได้เพื่อกรีดแผ่นขนาดใดก็ได้
11．โต๊ะรองรับความยาวเสา + ดอลลี่ พร้อมอุปกรณ์อัตโนมัติ :
มีดอลลี่อยู่ด้านหน้าเครื่องตัดใช้สำหรับควบคุมระดับการตัดเทเปอร์โดยเปลี่ยนตำแหน่งของจุกบนดอลลี่เพื่อควบคุมอัตราการกรีดเทเปอร์
ดอลลี่ที่มีการขับเคลื่อนด้วยมอเตอร์สามารถเลื่อนไปยังตำแหน่งที่ถูกต้องบนโต๊ะตามความยาวของแผ่นเสาและยึดเพลทเพื่อให้ได้ทิศทางการเคลื่อนที่ของเพลทที่ถูกต้อง
ลูกกลิ้งแบบตั้งโต๊ะที่มีการขับเคลื่อนด้วยมอเตอร์ เมื่อลูกกลิ้งถูกขับด้วยมอเตอร์ เพลทสามารถเคลื่อนไปยังชุดตัดและไม่จำเป็นต้องกดเพลทด้วยตนเองทุกลูกกลิ้งที่มีนิวแมติกคลัตช์สามารถขับเคลื่อนด้วยมอเตอร์และระบบโซ่ นอกจากนี้ยังสามารถเคลื่อนย้ายเพลทด้วยตนเองเพื่อปรับเพลท
ทั้งบนดอลลี่และในยูนิตตัดเทเปอร์ด้านหน้า มีอุปกรณ์นิวเมติกสำหรับแผ่นดันเพื่อหยุดเพื่อให้ได้มุมตัดเทเปอร์ที่ถูกต้อง
12. อุปกรณ์ยกจาน
อุปกรณ์นี้มีกระบอกลมสองตัว และสามารถเคลื่อนย้ายไปยังตำแหน่งอื่นตามความยาวของแผ่นได้
เมื่อเพลทไปถึงด้านหน้าของเครื่องตัด เพลทจะหยุดลง อุปกรณ์นี้จะยกเพลทขึ้น เพื่อให้ดอลลี่สามารถยึดและเคลื่อนย้ายเพลทได้
13. หน่วยกรีดเรียว
เครื่องตัดเทเปอร์ใช้หลักการตัดเฉือนแบบม้วนเพื่อตัดเหล็กแผ่นและรับแผ่นสี่เหลี่ยมคางหมูที่มีอัตราการเทเปอร์ที่แน่นอน
รวมถึง: ลูกกลิ้งหนีบสองคู่, มอเตอร์, กล่องเกียร์, ลูกกลิ้งหนีบด้านบนและด้านล่าง, ใบมีดสองใบ,
ลูกกลิ้งแบบสกรูขึ้นและลงสองตัว พร้อมใบมีดตัดหนึ่งคู่
ลูกกลิ้งแบบสกรูนั้นง่ายต่อการปรับใบมีดตัดให้อยู่ในตำแหน่งใดก็ได้เพื่อกรีดแผ่นขนาดใดก็ได้
14. โต๊ะรองรับแบบบอลสำหรับเพลทเทเปอร์สำเร็จรูป
15. Taper plate ขนถ่ายและวางซ้อนระบบอัตโนมัติ
มีลูกกลิ้งหนีบแบบใช้ลมสองตัวลูกกลิ้งหนีบด้านล่างเป็นแบบขับเคลื่อนด้วยมอเตอร์ เมื่อลูกกลิ้งถูกขับด้วยมอเตอร์ แผ่นเทเปอร์สามารถเคลื่อนไปไกลจากชุดกรีดได้เมื่อเพลทหยุดเคลื่อนที่ ลูกกลิ้งขึ้นจะยกขึ้นและทำให้มีที่ว่างสำหรับขนเพลท
ใต้โต๊ะ นี่คืออุปกรณ์ขนถ่ายลม 12 ยูนิตสามารถยกขึ้นจากกลางโต๊ะได้ จากนั้นแผ่นเทเปอร์สองชิ้นจะเลื่อนไปวางซ้อนทั้งสองด้าน
16. ระบบไฟฟ้า:
ตารางควบคุมกลาง
สำหรับการตัดแบบสองขอบและการตัดแบบเรียว นอกจากนี้ PLC, อินเวอร์เตอร์ไดรเวอร์ AC มีคุณลักษณะของการตอบสนองที่รวดเร็วและกิจกรรมที่ดี ซึ่งสามารถควบคุมความเร็วในการทำงานของดอลลี่ได้อย่างมีประสิทธิภาพ
17 ระบบไฮดรอลิก:
กำลังไฮดรอลิก 25L/นาที
รวมถึง: สถานีไฮดรอลิก, วาล์ว, ถังน้ำมัน, ข้อต่อ, ท่ออ่อน, ท่อแข็งและอื่น ๆ
18. ระบบนิวเมติก:
สำหรับดอลลี่และคลัตช์ตั้งโต๊ะ จานยก อุปกรณ์ขนถ่ายเพลท ฯลฯ
19．ตัวเลือก :
หน่วยปรับระดับเพิ่มเติมหลังจากการตัดเทเปอร์
คลายความเครียดของแผ่นเหล็ก และง่ายสำหรับขั้นตอนถัดไป
(หน่วยนี้เหมาะสำหรับแผ่นความหนาน้อยกว่า 6 มม. สำหรับเสาไฟถนน)
20. ตัวเลือก : เพลทระบบออฟไลน์
(หลังจากตัดเพลทให้ยาวแล้ว ระบบสามารถย้ายเพลทไปด้านข้างเครื่องได้)
