เครื่องเชื่อมแผ่นฐานหุ่นยนต์และเครื่องตัดประตู
รุ่น: RW-DC120/300
แอปพลิเคชัน:
ระบบเชื่อมใช้สำหรับการผลิตการเชื่อมแผ่นฐานเสาไฟโดยการสื่อสารแบบเรียลไทม์ระหว่างหุ่นยนต์และกำลังเชื่อม ตามตำแหน่งการเชื่อมที่แตกต่างกันเพื่อให้ได้รอยเชื่อมคุณภาพดี
เครื่องนี้มีการใช้งานหลัก 6 ประการในการผลิตเสาไฟถนน ดังนี้
เหมาะสำหรับเสาทรงกรวย เสากลม เสาแปดเหลี่ยม เสาเหลี่ยม เสาขนาดเส้นผ่าศูนย์กลางเท่ากัน
พารามิเตอร์หลัก:
| ไม่. | รายการ | พารามิเตอร์ |
| 1 | เส้นผ่าศูนย์กลางเสาขั้นต่ำ | 120mm |
| 2 | เส้นผ่านศูนย์กลางสูงสุดของเสา | 300mm |
| 3 | เสาสูงสุดความยาว | 12m หรือ 14m |
| 4 | เสานาทีความหนา | 2.5mm |
| 5 | เสาสูงสุดความหนา |
สำหรับงานเชื่อม :12mm สำหรับความหนาตัดประตู 8 มม. ตัวเลือก = 12 มม.) |
| 6 |
ความหนาสูงสุดของท่อขยายที่สามารถเปลี่ยนรูปได้ |
8mm |
| 7 |
น้ำหนักสูงสุดของเสา |
มาตรฐาน:300kg ตัวเลือกสินค้า: 500kg |
| 8 |
Max QTY ของตัวทำให้แข็งแผ่นฐาน |
4~8 หมายเหตุ: ถ้าปริมาณมาก และระยะห่างของตัวทำให้แข็งทื่อมีขนาดเล็ก และกระทบกับหัวเชื่อม ครึ่งหนึ่งของตัวทำให้แข็งทื่อสามารถเชื่อม |
| 9 |
ขนาดของตัวทำให้แข็งแผ่นฐาน |
เสาไฟถนนปกติและเสาสูงเหมาะ (ตัวทำให้แข็งขนาดต่างกันต้องใช้แม่พิมพ์ที่แตกต่างกัน ซึ่งผู้ใช้สามารถแปรรูปและผลิตได้ตามแม่พิมพ์ที่ให้มาในเครื่อง) |
| 10 |
ความเร็วในการเชื่อม |
ความเร็วอ้างอิง 300~500mm/min ความหนาต่างกันและความเร็วในการเชื่อมต่างกัน |
| 11 |
รูปร่างแผ่นฐาน |
วงกลม สี่เหลี่ยม แปดเหลี่ยม หลายด้านของสี่ด้าน |
| 12 |
ความหนาต่ำสุดของแผ่นฐาน |
10mm ค่าแนะนำ บางไป เชื่อมยาก ภายนอก ไหม้ง่าย) |
| 13 |
ความหนาสูงสุดของแผ่นฐาน |
เหมาะสำหรับเสาทั่วไป |
| 14 |
ขนาดต่ำสุดของแผ่นฐาน |
150mm×150mm |
| 15 |
ขนาดสูงสุดของแผ่นฐาน |
เส้นผ่านศูนย์กลาง: 500 มม. หรือจานสี่เหลี่ยม 500x500 ตัวเลือก: เส้นผ่านศูนย์กลาง:700 มม. หรือจานสี่เหลี่ยม 700x700 |
| 16 |
ข้อกำหนดสำหรับความสม่ำเสมอของขนาดของตัวทำให้แข็งและแผ่นฐาน |
ความทนทานต่อมิติอยู่ภายใน 1mm ขอแนะนำให้ใช้การตัดด้วยเลเซอร์หรือการตัดด้วยพลาสม่าเพื่อให้แน่ใจว่าขนาดมีความสม่ำเสมอเพื่อให้ได้ผลการเชื่อมที่ดีขึ้นของหุ่นยนต์ |
| 17 |
ข้อกำหนดสำหรับความสอดคล้องขนาดของกรอบประตู |
โดยทั่วไปแล้ว วงกบประตูจะซื้อจากภายนอก และพิกัดความเผื่อของขนาดมากกว่า 1 มม. ดังนั้นจึงจำเป็นต้องติดตั้งกรอบประตูด้วยตนเอง และหลังจากที่จุดเชื่อมแน่นแล้ว (หรือหลังจากการหนีบ หุ่นยนต์จะเชื่อมอีกครั้ง หากค่าความเผื่อค่อนข้างน้อย หุ่นยนต์ก็สามารถเชื่อมได้โดยตรง (หมายเหตุ: หากความคลาดเคลื่อนของมิติของกรอบประตูค่อนข้างใหญ่ จะทำให้ช่องว่างระหว่างวงกบประตูกับประตูมีขนาดค่อนข้างใหญ่ ทำให้เกิดรอยรั่วในพื้นที่เชื่อม และต้องซ่อมแซมด้วยตนเองในท้องถิ่นในภายหลัง) |
| 18 |
เกี่ยวกับตำแหน่งของการตัดพลาสม่าสวิตช์ ระยะทางสูงสุดจากจุดสูงสุดของประตูถึงแผ่นฐาน |
1400mm |
| 19 |
ประเภทการตัด |
มาตรฐาน: การตัดแบบท่อ (3 แกน) ตัวเลือกการตัดแบบพื้นผิวเรียบ + การตัดแบบท่อ (4 แกน) |
| 20 |
ขนาดและรูปร่างของประตู |
ไม่จำกัดระยะการตัด |
| 21 |
เกี่ยวกับตำแหน่งเชื่อมของโครงประตู ระยะห่างสูงสุดจากจุดสูงสุดของประตูถึงแผ่นฐาน |
2000mm |
| 22 |
เหมาะสำหรับประเภทเสา |
เสาทรงกรวย เสากลม เสาแปดเหลี่ยม รูปทรงหลายเหลี่ยมเหนือแปดเหลี่ยม และเสาที่มีเส้นผ่านศูนย์กลางเท่ากัน ล้วนแล้วแต่เหมาะสม |
| 23 |
แหล่งพลาสม่า |
Hypertherm Powermax 45 (ผลิตในอเมริกา) |
| 24 |
เจาะสูงสุดและความหนาตัดที่มีคุณภาพ |
8 มม. (ค่าที่แนะนำ) |
| 25 |
ความเร็วในการตัด |
เวลาตัดของประตูบนเสาไฟถนนปกติคือ 30 ~ 40 วินาที |
| 26 |
ระบบซีเอ็นซี |
ศรีต้าเฟิง(SF-2100S) |
| 27 |
ซอฟต์แวร์ทำรัง |
SmartNest |
| 28 |
ไฟฉายตัดพลาสม่าซีเอ็นซี |
1 ชุด |
| 29 |
ตัวควบคุมความสูงของแรงดันอาร์ค |
หนัก HP105 |
| 30 |
อุปกรณ์ความสูง |
อุปกรณ์เคลื่อนย้ายความสูงของไฟฉายพลาสม่า 1 ชุด |
| 31 |
ความเร็วในการผลิต (รวมถึงการเชื่อมแผ่นฐานด้านในและด้านนอก, การตัดประตูไฟฟ้า, การเชื่อมวงกบประตู) |
เสาไฟถนนปกติ: 12 ~ 16 นาที เสา 5G: 40~45 นาที เวลาที่กำหนดขึ้นอยู่กับขนาดของเสา ขนาดของตัวทำให้แข็ง และขนาดของประตู |

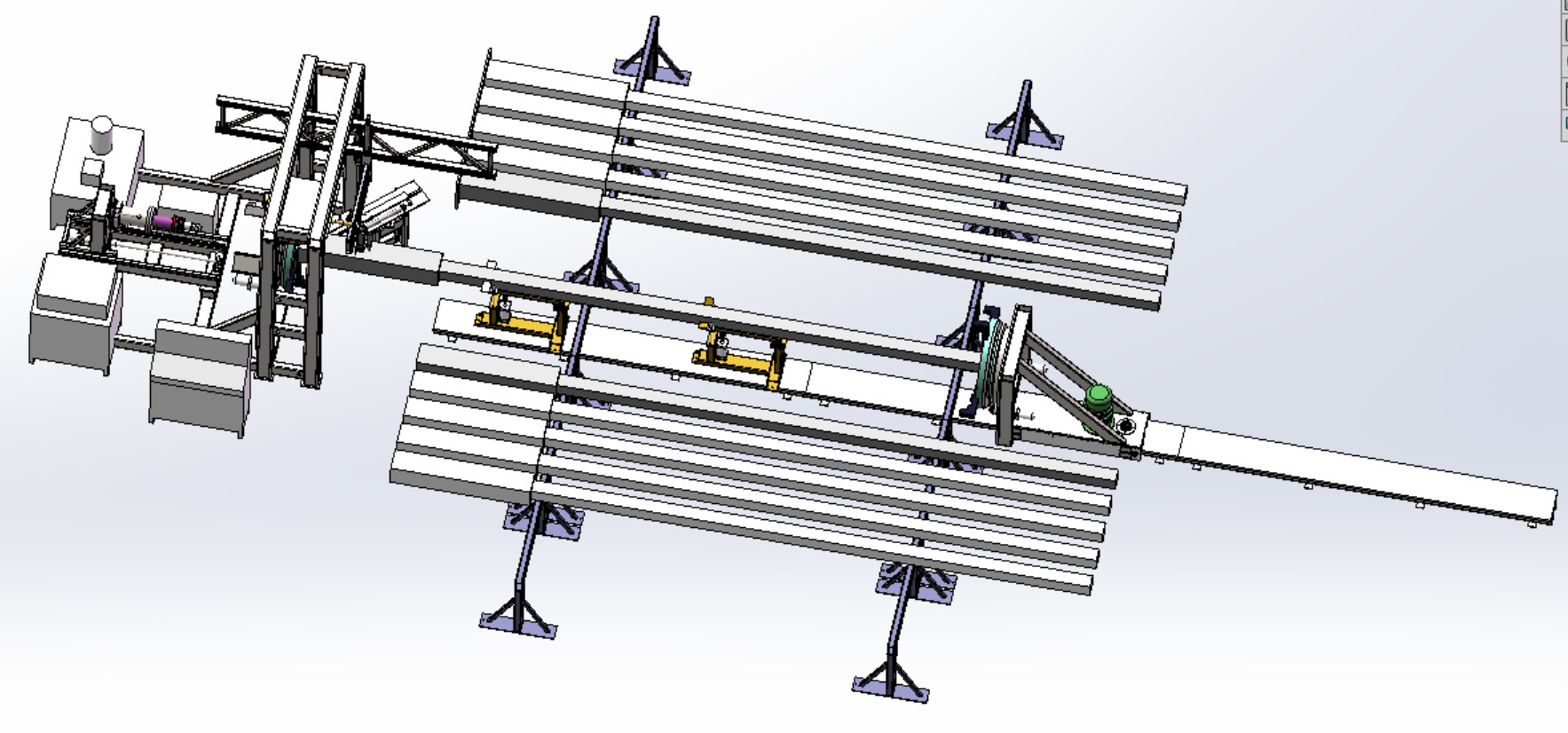

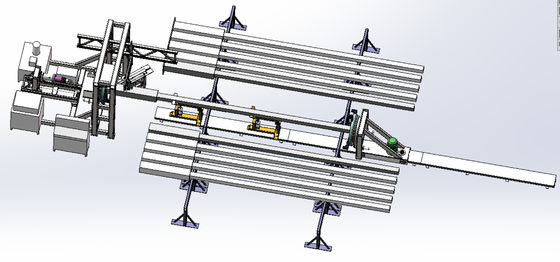

เค้าโครงทั่วไปมีดังนี้:
คุณสมบัติที่เป็นกรรมสิทธิ์:
รายการตัวเลือก:
พลาสม่าตัดประตู: Hypertherm Powermax45 คำแนะนำสูงสุดความหนา 8 มม.ตัวเลือก: Hypertherm Powermax65 คำแนะนำสูงสุดความหนา12mm.
เส้นผ่านศูนย์กลางเสาสูงสุด 400 มม. และท่อสี่เหลี่ยมขนาดสูงสุด 350x350 เส้นผ่านศูนย์กลางภายในของหัวจับไฟฟ้า 620 มม. เหมาะสำหรับเสาหนัก 5G (เป็น 500 กก.) แผ่นฐานสูงสุดเส้นผ่านศูนย์กลาง 700 มม. หรือแผ่นฐานสี่เหลี่ยม 700x700mm
3. การตัดแบบผิวเรียบ + การตัดแบบท่อ (4 แกน)
ฟังก์ชัน (1):
สามารถให้ข้อมูลการจัดการการผลิต: เวลาเปิดเครื่อง, เวลาเชื่อม, เวลาตัด, เวลาไม่เชื่อม, ปริมาณการผลิต ฯลฯ
ฟังก์ชัน (2):
หลังจากที่เครื่องเชื่อมต่อกับอินเทอร์เน็ตแล้ว ซัพพลายเออร์เครื่องสามารถช่วยเหลือลูกค้าในการวินิจฉัยข้อผิดพลาดจากระยะไกลและการปรับพารามิเตอร์ระยะไกลได้สะดวกสำหรับลูกค้าที่จะกลับมาผลิตต่อได้อย่างรวดเร็ว

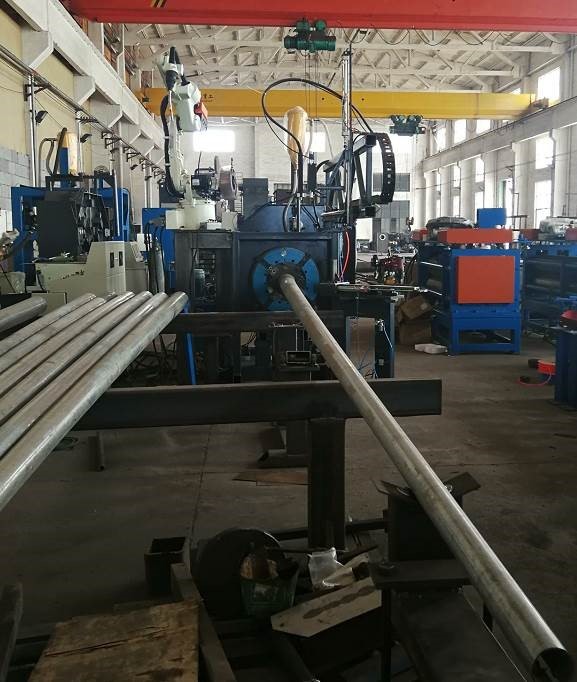

ภาพถ่ายที่คล้ายกัน
ระบบเชื่อมหุ่นยนต์

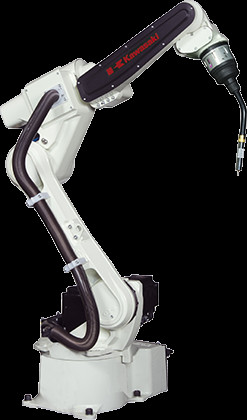

1.Kawasaki Robot BA006N (แบรนด์ญี่ปุ่น)
ซีรีส์ BA คือชุดของหุ่นยนต์ที่พัฒนาขึ้นสำหรับการเชื่อมโดยเฉพาะถูกออกแบบมาสำหรับการเชื่อมโดยเฉพาะใช้งานง่ายและสามารถบรรลุการเชื่อมที่มีทักษะผ่านการสอนที่เรียบง่ายหน้าจอแสดงผลสี LCD แบบสัมผัสพร้อมเอฟเฟกต์ภาพที่ยอดเยี่ยมและการใช้งานที่ง่ายถูกติดตั้งบนอุปกรณ์การสอนเครื่องเชื่อมหุ่นยนต์ต้องการเพียงการเชื่อมต่อด้วยสายเคเบิล สามารถจำแนกเงื่อนไขการเชื่อมของการจัดเก็บ และการโทรด้วยปุ่มเดียว
| วิธีการสอน | การสอนโปรแกรมภาษา AS อย่างง่าย | |
| ลักษณะการประหารชีวิต | โหมดแมนนวล | แกนอิสระ ระบบพิกัดพื้นฐาน และระบบพิกัดเครื่องมือ |
| โหมดการสืบพันธุ์ |
การสอดแทรกของแต่ละแกน/เส้นและ อาร์ค |
|
| ความจุ | เท่ากับ 8000 ขั้นตอน | |
| สัญญาณทั่วไป | สัญญาณการทำงานภายนอก | หยุดฉุกเฉิน สัญญาณพักภายนอก |
| อินพุตและเอาต์พุต | 32+32 | |
หุ่นยนต์ Kawasaki BA series ใช้ตู้ควบคุม E01 รูปทรงกะทัดรัด ระบบการทำงานที่เหมาะสม ฟังก์ชันที่หลากหลาย บำรุงรักษาง่าย และปรับขนาดได้สูงหน้าจอ LCD สีขนาด 6.5 นิ้ว หน้าจอสัมผัส 640 x 480 พิกเซลใช้แบ็คไลท์เพื่อทำให้หน้าจอ LCD มองเห็นได้ง่ายขึ้นระบบปฏิบัติการใช้ WINDOWS CEเมนูแบบเลื่อนลงใช้สำหรับการแสดงหน้าต่าง ซึ่งทำให้กระบวนการแก้ไขง่ายและสะดวก
| ฟังก์ชั่น | การเชื่อมอาร์คมาตรฐาน | |
|
แบบอย่าง
|
BA006N | |
| แบบแขน | ข้อต่อหลายแนวตั้ง | |
| DOF | 6 แกน | |
| กำลังรับน้ำหนักสูงสุด (กก.) | 6 | |
|
ช่วงสูงสุดของการกระทำ [องศา] |
JT1 . |
±165 |
| JT2 | +150~-90 | |
| JT3 | +45～-175 | |
| JT4 | ±180 | |
| JT5 | ±135 | |
| JT6 | ±360 | |
|
ความเร็วสูงสุดของการกระทำ [องศา/วินาที] |
JT1 . |
240 |
| JT2 | 240 | |
| JT3 | 220 | |
| JT4 | 430 | |
| JT5 | 430 | |
| JT6 | 650 | |
| ความเฉื่อย[NM] | JT4 | 12 |
| JT5 | 12 | |
| JT6 | 3.75 | |
|
โมเมนต์เฉื่อย [KG.M2] |
JT4 | 0.4 |
| JT5 | 0.4 | |
| JT6 | 0.07 | |
| ความแม่นยำของตำแหน่งซ้ำ [MM] | ±0.05 | |
| การยืดตัวในแนวนอน [MM] | 1445 | |
| น้ำหนัก (กิโลกรัม] | 150 | |
| กำลังไฟฟ้า [KVA] | 3.0 | |
| โหมดการติดตั้ง | กราวด์, โหลดสูงสุด | |
| สภาพแวดล้อมการติดตั้ง | อุณหภูมิ | 0～45° |
| ความชื้น | 35~85%(ไม่มีน้ำค้าง) | |
| การสั่นสะเทือน | 0.5G以下น้อยกว่า 0.5 | |
| คนอื่น | การติดตั้งหุ่นยนต์ต้องอยู่ห่างจากการรบกวนของอุปกรณ์ของเหลวหรือก๊าซที่ติดไฟหรือกัดกร่อนได้ | |
| ระดับ IP | IP65 | |
| คอนโทรลเลอร์ที่แนะนำ | E01 | |
ช่วงของการกระทำ
บทนำ ตัวป้องกันการชนกันของคบเพลิงเชื่อม
ระบบหัวเชื่อม 350 เป็นหัวเชื่อม CO2 ซึ่งมักใช้สำหรับการเชื่อมอาร์กในเอเชีย
ระบบปืนเชื่อมคอปืนแบบเปลี่ยนได้มีข้อดีของค่าพิกัดสูงและรอบการทำงานสูง: อินเทอร์เฟซอัจฉริยะสามารถรับรู้การบำรุงรักษาที่รวดเร็วและฟังก์ชันการกำหนดตำแหน่งที่ทำซ้ำได้ และลดเวลาหยุดทำงาน
ระบบปืนเชื่อมมีคอปืนและตัวจับยึดที่หลากหลายสำหรับข้อต่อเครื่องทั่วไปให้เลือก
ข้อได้เปรียบ
(1) การออกแบบการเชื่อมแบบเอเชีย CO2 ทั่วไป
(2) คอปืนแบบถอดเปลี่ยนได้สามารถลดเวลาหยุดทำงานของอุปกรณ์และลดต้นทุนการบำรุงรักษาและซ่อมแซม
(3) ลักษณะอุณหภูมิที่เหมาะสมช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานของชิ้นส่วนที่สวมใส่
(4) ชุดสายเคเบิลคุณภาพสูงช่วยยืดอายุการใช้งานของระบบ
(5) โครงสร้างหัวเชื่อมที่ทนทานสามารถให้ความเสถียรในการชนสูง
| แบบอย่าง | 350 |
| วิธีระบายความร้อน | อากาศ |
| รอบการทำงาน | 100% |
| ค่านิยม | 350A CO2 |
| 300A (องค์ประกอบผสม) | |
| เส้นผ่านศูนย์กลางลวด | 0.8-1.4mm |
| คอปืนเชื่อม | 35° |
รายละเอียดอุปกรณ์:
เครื่องเชื่อมแบบพิเศษของหุ่นยนต์ NBC-350RL มีโหมดการเชื่อมสองแบบ: การกระเด็นต่ำและแรงดันคงที่ ซึ่งสามารถรับรู้อาร์กอนที่อุดมด้วยเหล็กกล้าคาร์บอนและการเชื่อมแบบป้องกันก๊าซ CO2ผลิตภัณฑ์นี้ใช้วิธีการควบคุมแบบดิจิตอลทั้งหมด ซึ่งสามารถปรับเปลี่ยนได้สูง และสามารถสื่อสารกับหุ่นยนต์เชื่อมอาร์คผ่านอินเทอร์เฟซแบบดิจิตอล/แอนะล็อก
ลักษณะการทำงาน
(1)สามารถจับคู่กับหุ่นยนต์คาวาซากิได้
(2) การควบคุมอินเทอร์เฟซแบบดิจิตอลหลายประเภทสามารถเรียกพารามิเตอร์การเชื่อมที่ลูกค้าเก็บไว้ได้โดยตรง
(3) รอยเชื่อมเล็กมาก รูปทรงรอยเชื่อมสวยงาม
(4) เพิ่มประสิทธิภาพการจุดระเบิดอาร์ค การปิดอาร์ค และฟังก์ชั่นการกำจัดลูกบอล
ระบบควบคุมแบบดิจิตอลเต็มรูปแบบช่วยให้สามารถควบคุมกระบวนการเชื่อมได้อย่างแม่นยำและความยาวของส่วนโค้งที่เสถียร
ฟังก์ชันการรายงานข้อผิดพลาดทางดิจิทัลที่มีประสิทธิภาพ ข้อผิดพลาดต่างๆ มีรหัสข้อผิดพลาดที่จะแสดง
ระบบมีฐานข้อมูลผู้เชี่ยวชาญการเชื่อมในตัวและการรวมพารามิเตอร์อัตโนมัติและอัจฉริยะ
อินเทอร์เฟซการทำงานที่เป็นมิตร โหมดการปรับแบบรวมศูนย์ ง่ายต่อการควบคุม
เทคโนโลยีอินเวอร์เตอร์แบบซอฟต์สวิตชิ่ง เครื่องทั้งหมดมีความน่าเชื่อถือสูง ประหยัดพลังงาน และประหยัดพลังงาน
พารามิเตอร์กำลังเชื่อม
| เลขที่. | รายการ | พารามิเตอร์ |
| 1 |
จัดอันดับแรงดันไฟฟ้า/ความถี่ |
380V±25% 3P/50Hz |
| 2 | ( KVA) ความจุอินพุตที่กำหนด | 14 |
| 3 | (A) กระแสไฟเข้าที่กำหนด (A) | 21 |
| 4 | (V) แรงดันขาออกที่กำหนด (V) | 31.5 |
| 5 | (%)ระยะเวลาโหลดที่กำหนด (%) | 60% |
| 6 | (V) แรงดันขาออกที่ไม่มีโหลด (V) | 96 |
| 7 |
(A/V)กระแสไฟขาออก/ช่วงแรงดันไฟฟ้า (A/V) |
60A/17V～350A/31.5V |
| 8 | (มม.) เส้นผ่านศูนย์กลางลวดเชื่อม (มม.) | 0.8,1.0,1.2 |
| 9 | ชนิดป้อนลวด | ดันลวด |
| 10 | (ลิตร/นาที)อัตราการไหลของอากาศ (ลิตร/นาที) | 15～20 |
| 11 | วิธีการระบายความร้อนด้วยคบเพลิง | อากาศเย็น |
| 12 | คะแนนสิ่งที่แนบมา | IP23 |
| 13 | ชั้นฉนวน | ชม |
| 14 |
ยาว * กว้าง * สูง (ซม.) ขนาด L*W*H (ซม.) |
66*32*56 |
| 15 | (กก.)น้ำหนัก | 55 |
| 16 | ระดับการปล่อย EMC | NS |
ตัวเลือก: อุปกรณ์ทำความสะอาดปืน การตัดลวด และอุปกรณ์สเปรย์น้ำมันซิลิโคน
ตามที่ภาพแสดงให้เห็นอุปกรณ์ทำความสะอาดปืนและสเปรย์น้ำมันซิลิโคนใช้สำหรับทำความสะอาดน้ำที่กระเซ็นในหัวฉีดของหัวเชื่อมและฉีดน้ำมันซิลิโคนป้องกันการกระเด็นเข้าไปในหัวฉีดอุปกรณ์ตัดลวดใช้สำหรับตัดลูกบอลขนาดเล็กที่ปลายลวดเชื่อม และตรวจสอบให้แน่ใจว่าการยืดตัวแบบแห้งของลวดเชื่อมนั้นสม่ำเสมอ เพื่อให้แน่ใจว่าอัตราความสำเร็จของการเริ่มต้นอาร์คและความเสถียรของกระบวนการเชื่อมด้วย เป็นความแม่นยำของการตรวจจับในเบื้องต้น
สภาพแวดล้อมในการทำงาน
1, Grounding: C กราวด์, ความต้านทานกราวด์น้อยกว่า 10 โอห์ม
2, ลวดเชื่อม: ลวดเชื่อมติดแผ่นดิสก์
3, การใช้สภาพแวดล้อม (ในร่ม)
อุณหภูมิแวดล้อม:-5 ℃ ~ 40 ℃
ความชื้นสัมพัทธ์:≤80%..ไม่มีน้ำค้าง
การเขียนโปรแกรมและเวิร์กโฟลว์
ขั้นตอนการเขียนโปรแกรม
