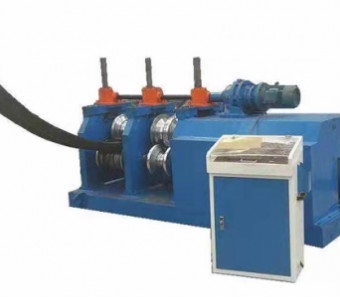

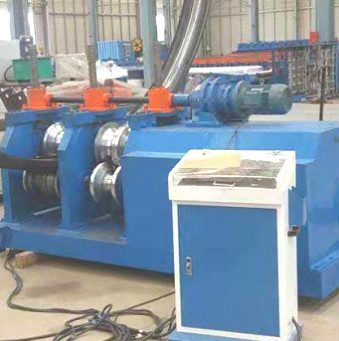

เครื่องดัดแผ่นเหล็กแผ่น Guardrail เหล็ก 15KW 3

I.พารามิเตอร์เครื่องจักรพื้นฐาน

1. คุณสมบัติทางกลและรายละเอียดของวัสดุแพร่
2. วัสดุ: Q345B ผนังเหล็กกระดาษ
3. ความหนา: 2.5 ~ 3.0 มิลลิเมตร
4. ความกว้าง: 450-476mm
5. น้ําหนัก: 65 กิโลกรัม
6. รายละเอียดสินค้า
7. ผลิตภัณฑ์: ตามภาพวาดผลิตภัณฑ์
8. ความกว้างของผลิตภัณฑ์: 310mm ± 5mm
9. ความสูงของผลิตภัณฑ์: 81mm ± 5mm
10. รายละเอียดสินค้า
11. วิธีการปั้น: การปั้นแบบกลมเย็น
12. ความเร็วการผลิต: ≤10m / min
13. ทิศทางอาหาร: ทิศทางอาหารซ้าย
14. ความดันหลัก: 380V, 50Hz
15. พลังงานทั้งหมดของหน่วย: ประมาณ 20.7KW
16. หมุนแกนขับเคลื่อน: 6026
17. ทอร์โบลิฟท์ SWL10-3 / 23-FU3
18. เครื่องขับเคลื่อนหลัก: YVP180M-4-15
19. เครื่องลด: ZQ500-4857
20. วัสดุแผ่นผนัง: A3
21. วัสดุของ shaft: 40
22. วัสดุหมัก: Gcr15

II ภาพรวมโครงสร้างอุปกรณ์

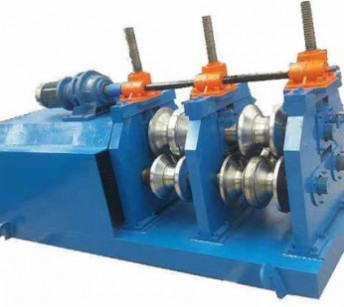

กรอบอุปกรณ์ถูกแปรรูปโดยแผ่นเหล็ก A3 หลังจากการรักษาความแก่ โครงสร้าง 3 รอลเลอร์ 1 ช่องบนและ 2 ช่องล่าง รอลเลอร์ล่างใช้โครงสร้างคงที่โรลเลอร์ด้านบนใช้การปรับการเคลื่อนไหวของสไลเดอร์, และ 3 ชุดของการขับเคลื่อนกล่องทอร์บีนถูกขับเคลื่อนโดยมอเตอร์เพื่อปรับด้านบนและด้านล่างกล่องทอร์บีนถูกเชื่อมต่อด้วยแท่งเชื่อมเพื่อให้แน่ใจว่าการร่วมกัน 3 ชุดของกล่องและ 3 แผ่นผนังอิสระที่เชื่อมต่อด้วย shaft เพื่อให้แน่ใจว่าความพร้อมของเครื่องจักรทั้งหมด. กว้างของรอลเลอร์ shaft คือ 110 มิลลิเมตร มีสองชุดของหม้อด้านซ้ายและขวา, หนึ่งสําหรับวงกลมภายในและหนึ่งสําหรับวงกลมภายนอก, และชุดของ 15KW มอเตอร์หลักมันถูกขับเคลื่อนโดยเครื่องลด ZQ500, ซึ่งขับเคลื่อนแกนด้านล่างซ้ายและขวาผ่านเกียร์. โมดูลเกียร์มีขนาด 10 เมตร, หนึ่งสําหรับแต่ละซ้ายและขวา. ผลิตภัณฑ์ถูกประมวลผลผ่านคอนโซลการทํางาน.

III รายการตรวจสอบการตั้งค่าอุปกรณ์
