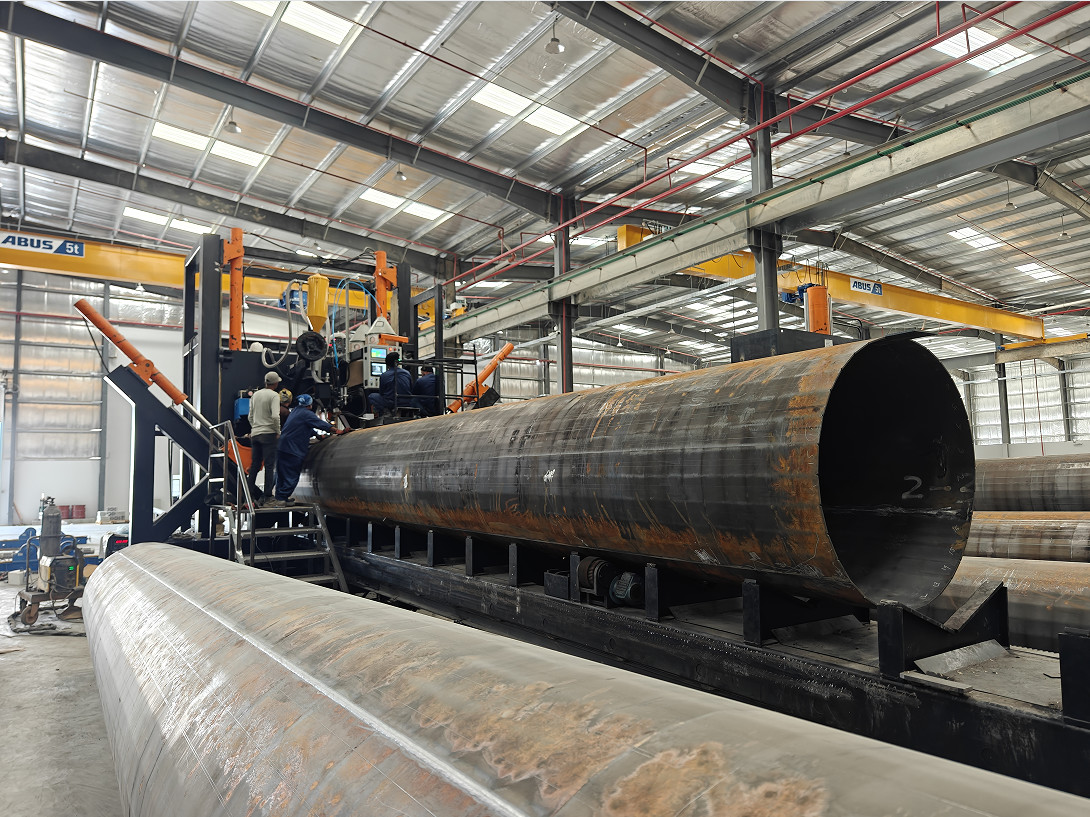

HM1200 / 12000 Highmast และ Monopole เครื่องเชื่อมตะเข็บ

HM1200 / 12000

เครื่องเชื่อมตะเข็บไฮแมสและโมโนโพล

เครื่องประกอบด้วยรายการต่อไปนี้:

1. โต๊ะทำงานแบบยาวสำหรับเข็นและเคลื่อนย้ายเสา

2. หน่วยโครงสำหรับตั้งสิ่งของหลัก

3. ระบบขับเคลื่อนสำหรับการเคลื่อนย้ายเสา trolly

4. ตัวหนีบไฮดรอลิก (รวมถึงล้อหนีบสำหรับเสา)

5. ระบบเชื่อมอาร์คใต้น้ำ รวมทั้งระบบป้อนลวดเชื่อม

6. ระบบการกู้คืนฟลักซ์

7. แท่งทองแดงด้านในพร้อมระบบระบายความร้อนด้วยน้ำ

8. ลูกกลิ้งแบบยกขึ้น , 2 ยูนิต

9. ระบบไฮดรอลิก

10. ระบบควบคุม

    คุณสมบัติทางเทคนิค
    1	เส้นผ่านศูนย์กลางที่ใช้งานได้	300-1200mm
    2	ความยาวที่ใช้งานได้	12000 มม.
    3	ความหนาของเสา	4.5~12mm
    4	ปริมาณเท้าหนีบ	3 ยูนิต
    5	กำลังของมอเตอร์สำหรับปั๊ม	5.5 กิโลวัตต์
    6	มอเตอร์เคลื่อนที่สำหรับรถเข็น	7KW, เซอร์โว AC
    7	จังหวะการเดินทางในแนวตั้ง	1000mm
    8	กองกำลังเดินทางแนวตั้ง	39 ตัน (2 ชิ้น กระบอก x19.5 ตัน )
    9	กองกำลังเดินทางด้านข้าง	32ton x 2 ชิ้น
    10	เครื่องเชื่อม	การเชื่อมอาร์คใต้น้ำ 630A ~ 1000A ตามความต้องการของลูกค้า 630A~1000A
    11	เส้นผ่านศูนย์กลางลวดเชื่อม	ลวดเชื่อม 2.5 ~ 4 มม. ตามความหนาของเสาที่จะทำการเลือก
    12	ความเร็วในการทำงาน	0.3~2m/min (หมายเหตุ: ความเร็วความหนาต่างกันจะแตกต่างกัน
    13	ทิศทางการเชื่อม	การเชื่อมเริ่มจากปลายฐานใหญ่ถึงปลายเพลาเล็กบน
    14	ความสามารถในการเจาะ	90%
    15	องค์ประกอบไฟฟ้าหลัก	ชไนเดอร์ (แบรนด์ฝรั่งเศส)
    16	PLC	ซีเมนส์
    17	มอเตอร์หลัก ยี่ห้อ (สำหรับปั๊มไฮโดรลิก)	ซีเมนส์
    18	เซอร์โวมอเตอร์	ซีเมนส์
    19	พลังเชื่อม ยี่ห้อและรุ่น	การเชื่อมอาร์คจมอยู่ใต้น้ำ Kaiyuan (โรงงาน Panasonic Janpan ในประเทศจีน)
    20	น้ำหนัก	26 ตัน
    21	ขนาดโดยรวม (มม.)	31000x5500x5100 มม. (LXWXH )

แอปพลิเคชัน:

สำหรับเสาเชื่อมตะเข็บอัตโนมัติ (สำหรับเสาสูง,โมโนโพล ฯลฯ )

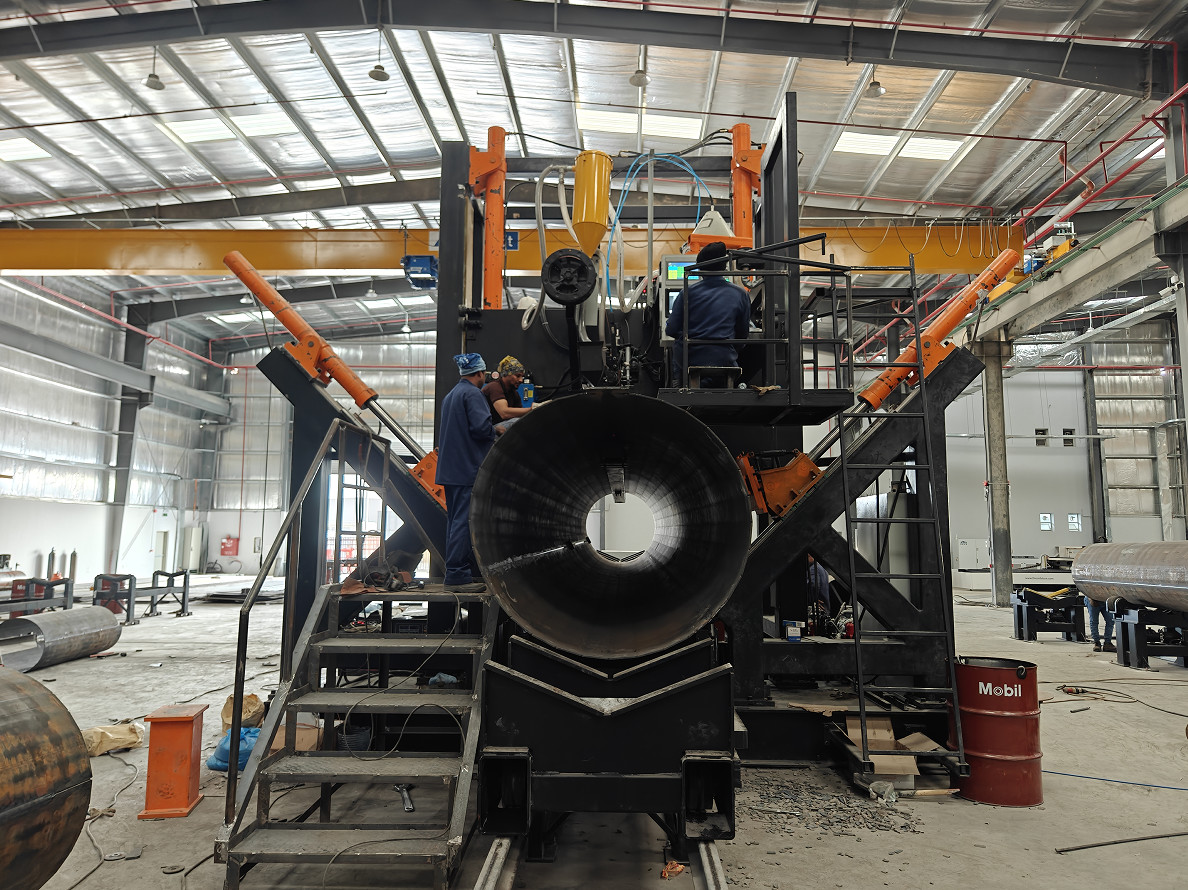

HIGHMAST POLE SHUT-WELDING MACHINE เหมาะสำหรับเปลือกหนึ่งหรือสองชนิดเปลือกเหลี่ยมและเสาเรียววงกลมเป็นสายเชื่อมอัตโนมัติ โครงสร้างแบบโครงสำหรับตั้งสิ่งของได้รับการแก้ไขและมีระบบเชื่อม รถเข็นแบบยาวเต็มเสาพร้อมมอเตอร์ SERVO สำหรับการเคลื่อนย้ายที่ปรับความเร็วได้ กระบอกไฮดรอลิกดันล้อหนีบเพื่อปิดเสาและทำการเชื่อมในเวลาเดียวกัน

สำหรับสองเสาตะเข็บ เมื่อการเชื่อมตะเข็บครั้งแรกเสร็จสิ้น ลูกกลิ้งด้านล่างจะยกขึ้นและหมุนเสาไปยังตำแหน่งตะเข็บอื่นเพื่อเริ่มการเชื่อมตะเข็บที่สอง
