| ชื่อแบรนด์: | CMC |
| Model Number: | HM2500/18000 |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | According to the machine requirements |
เครื่องเชื่อม CNC POLE SHUT
รูปแบบ:HM2500/18000
เครื่องเชื่อมผสานแบบยาวและแบบมโนโปล
| คุณสมบัติทางเทคนิค | ||
| 1 | กว้างที่สามารถทํางานได้ | 500-2500 มม. |
| 2 | ความยาวที่ใช้ได้ | 18000 มม. |
| 3 | ความหนาของเสา | 5 ~ 25 มม. |
| 4 | จํานวนเท้ากั้น | 3 หน่วย |
| 5 | พลังงานของมอเตอร์สําหรับปั๊ม | 5.5KW |
| 6 | มอเตอร์เคลื่อนย้ายสําหรับรถตู้ | 7KW, AC servo |
| 7 | การขับเคลื่อนแบบตั้ง | ขนาด 2000mm |
| 8 | พนักงานเดินทางตั้ง | 39 ตัน ((กล่อง 2 ชิ้น x 19.5 ตัน) |
| 9 | พนักงานเดินทางข้าง | 32 ตัน x 2 ชิ้น |
| 10 | เครื่องปั่น | การตั้งค่าแบบมาตรฐาน: การปั่นลวดลวดลวดสองเส้นโค้งสองสาย จําหน่ายพลังงานการปั่นแบบบานดําน้ําแบบ DC แบบ ZD5-1250B: พลังงานเข้า AC380V สามเฟส 50Hz ความจุเข้าระดับ 88KVA กระแสออก DC250A ↓ DC1250A ระยะเวลาการบรรทุกชื่อ 100% อุปกรณ์ประกอบไฟฟ้าการปั่นแบบบล๊อกใต้น้ําแบบ AC ปัจจุบัน แบบ BXL5-1250: พลังงานเข้า AC380V, สองเฟส, 50Hz ความจุเข้าระดับ 110KVA กระแสออก DC250A ↓ DC1250A ระยะเวลาการบรรทุกชื่อ 60% แบรนด์เครื่องปั่น: Tangshan Kaiyuan |
เครื่องปั่น ตัวเลือก: ลินคอล์น สหรัฐอเมริกา | การปั่นลวดลวดลวดสองเส้นโค้งสองสาย เครื่องไฟฟ้าการปั่นแบบบานดําน้ําแบบ DC DC-1000 เครื่องเลี้ยงสาย: NA3 เครื่องควบคุม: NA3 โมเดล AC-1200 เครื่องเลี้ยงสาย: NA3 เครื่องควบคุม: NA4 | |
| 11 | กว้างของสายผสม | 3 ~ 5mm สายสอย, ตามความหนาของแท่งที่จะทําการเลือก |
| 12 | ความเร็วในการทํางาน | 0.2~1m/min (หมายเหตุ: ความเร็วความหนาที่แตกต่างกันจะแตกต่างกัน) |
| 13 | ทิศทางการปั่น | การปั่นเริ่มต้นจากปลายฐานใหญ่ไปปลายต้นเล็กของ shaft |
| 14 | ความสามารถในการเจาะ | 90 % |
| 15 | อุปกรณ์ไฟฟ้าหลัก | Schneider (แบรนด์ฝรั่งเศส) |
| 16 | PLC | ซีเมนส์ |
| 17 | สัญลักษณ์เครื่องยนต์หลัก (สําหรับปั๊มไฮดรอลิก) | ซีเมนส์ |
| 18 | มอเตอร์เซอร์โว | ซีเมนส์ |
| 19 | พลังการผสม แบรนด์และรุ่น | การเชื่อมลวดใต้น้ํา Kaiyuan (โรงงาน Panasonic Japan ในจีน) ตัวเลือก: ลินคอล์น สหรัฐอเมริกา |
| 20 | น้ําหนัก | 40 ตัน |
| 21 | ขนาดรวม (มม.) | 43000x6500x5500 มิลลิเมตร (LXWXH) |
การใช้งาน: สําหรับสตาร์ทการผสมผสานแบบอัตโนมัติ(สําหรับหมึกสูง,โมโนโปโลฯลฯ)
HIGHMAST POLE AND MONOPOLE SHUT-WELDING MACHINE, มันเหมาะสําหรับกล่องหนึ่งหรือกล่องสองชนิดโพลิกอนและวงกลมโครงสร้างประเภท gantry เป็นที่คงและมีระบบปั่น, trolly ความยาวสตางค์เต็มกับมอเตอร์ SERVO สําหรับความเร็วปรับการเคลื่อนไหว กระบอกไฮดรอลิกผลักล้อ clamping ปิดสตางค์และทําการปั่นในเวลาเดียวกัน
สําหรับสองเสาเย็บ เมื่อการเย็บเสาแรกเสร็จลง รอลเลอร์ด้านล่างจะขึ้นและหมุนเสาไปยังตําแหน่งเย็บอื่นเพื่อเริ่มการเย็บเสาที่สอง
เครื่องประกอบด้วยสินค้าดังต่อไปนี้
โต๊ะทํางานยาวสําหรับการเคลื่อนไหวรถกระบะและเสา
หน่วยแกรนท์หลัก
ระบบขับเคลื่อนสําหรับรถขนของสต๊อป
เครื่องปักไฮดรอลิก (รวมล้อปักสําหรับเสา)
ระบบการปั่น Arc ภายใต้น้ํา รวมถึงระบบการให้อาหารสายปั่น
ระบบการฟื้นฟูไหล
สตาร์ทองแดงภายในที่มีระบบเย็นน้ํา
รอลเลอร์ชนิดขึ้น 2 ชิ้น
ระบบไฮดรอลิก

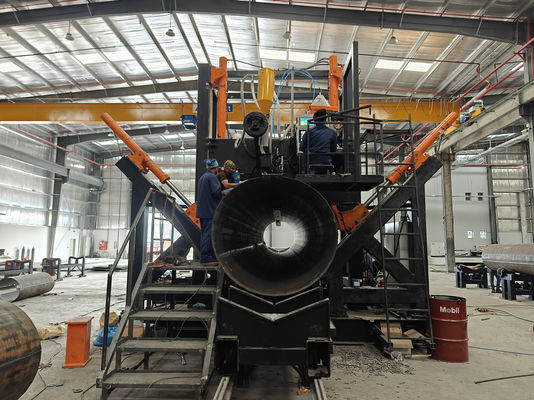

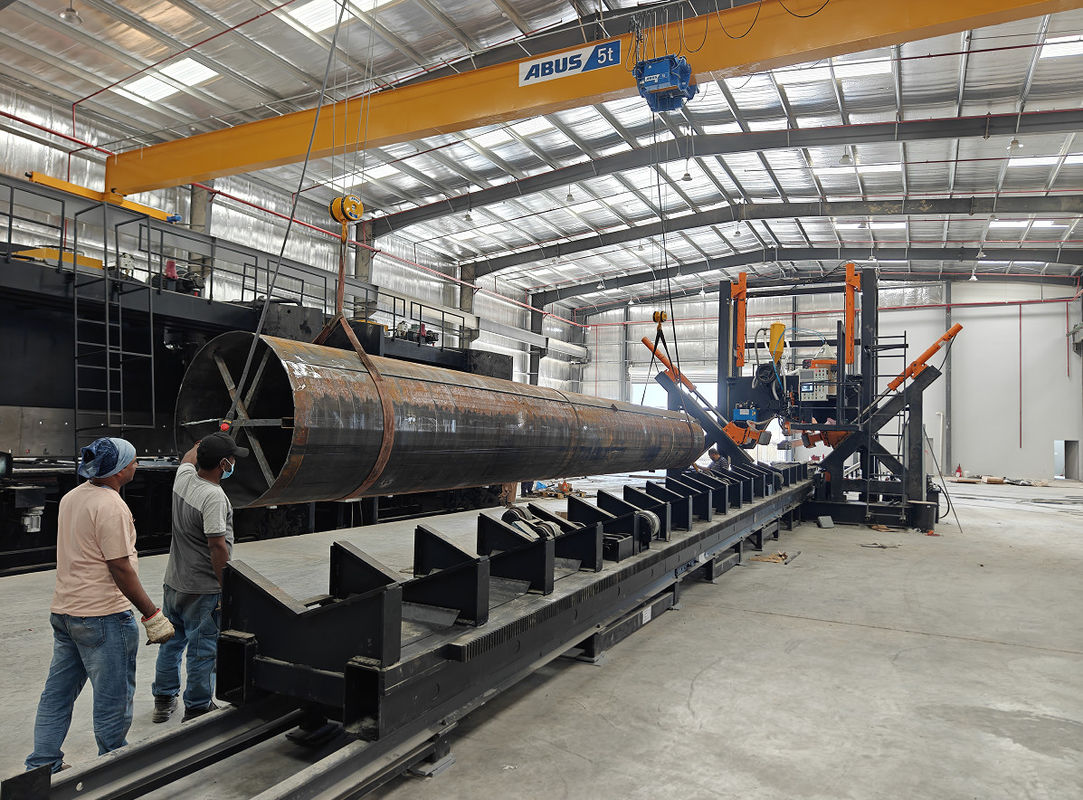

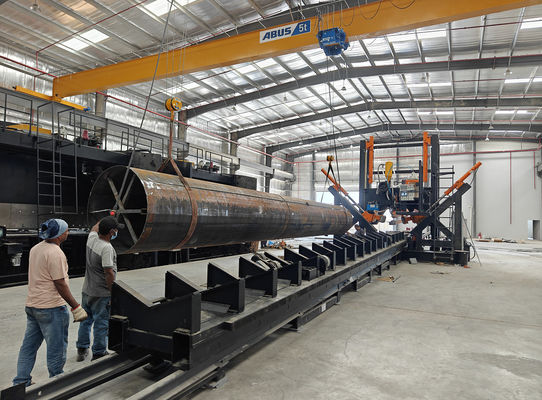

รูปเพื่ออ้างอิง
