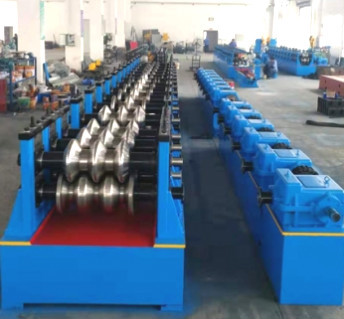

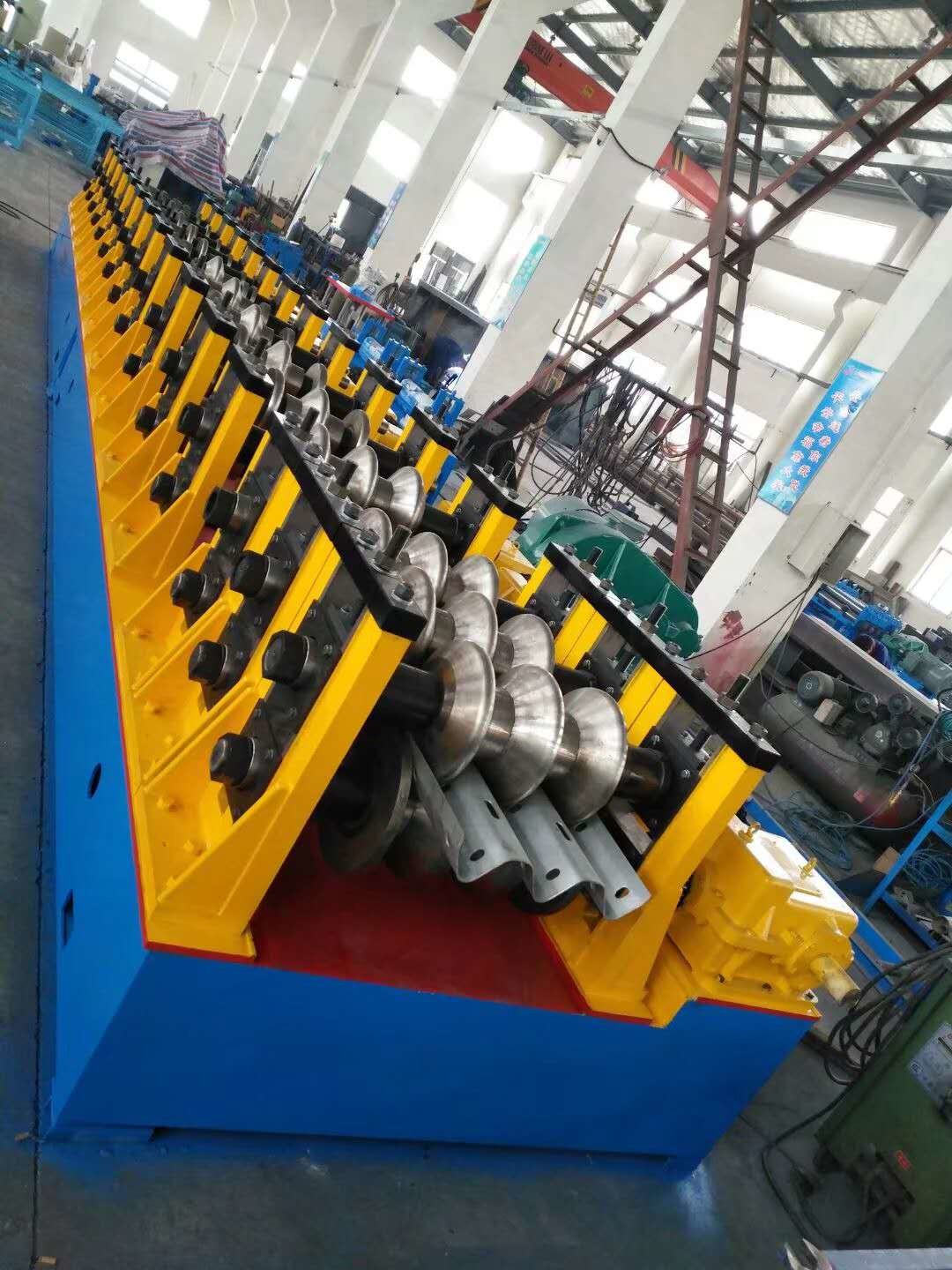

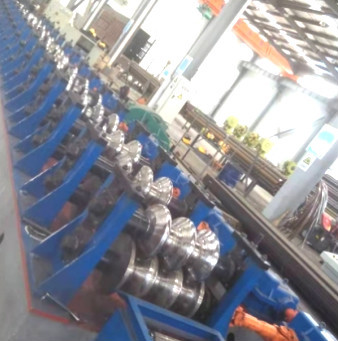

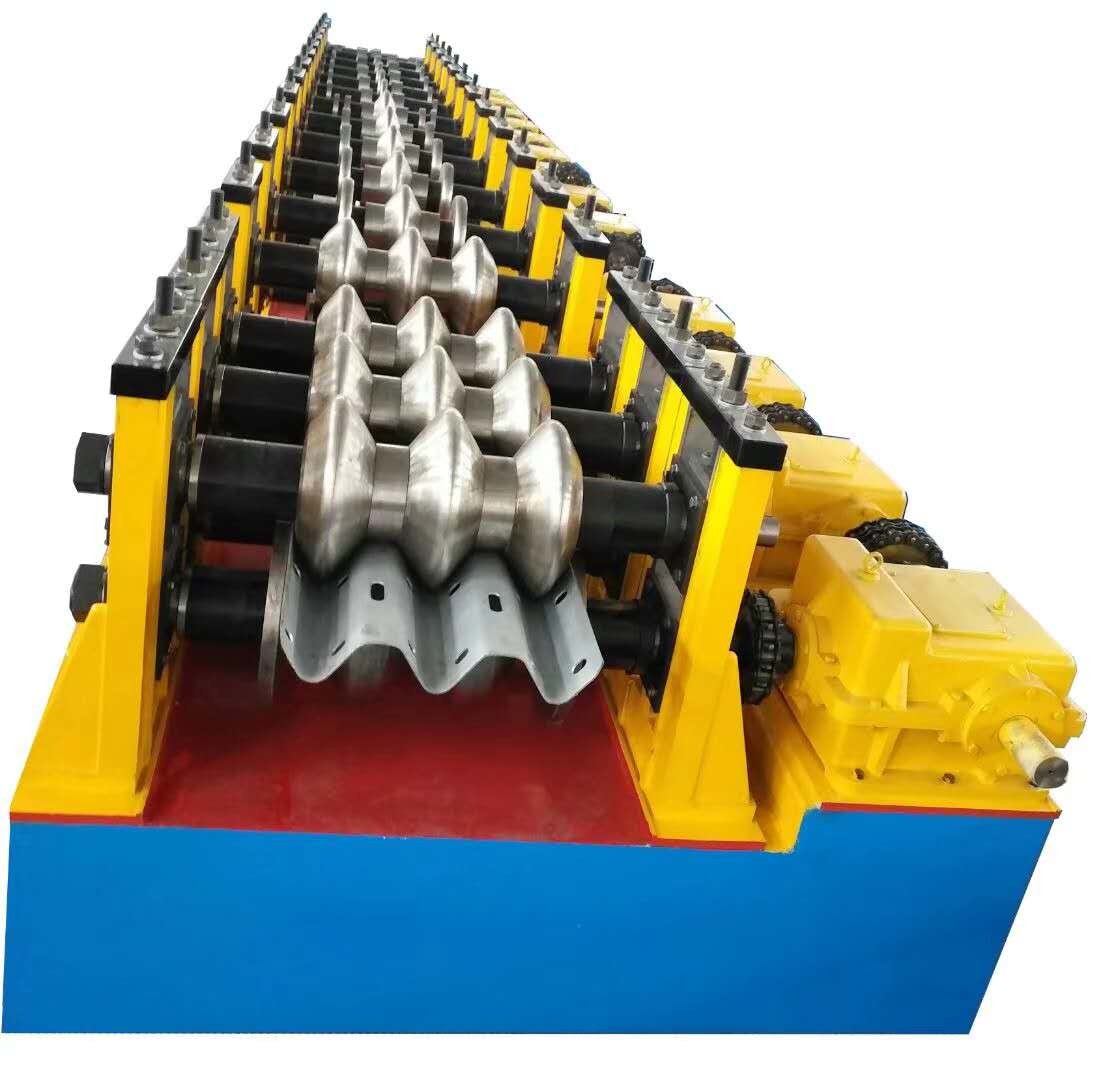

เครื่องขึ้นรูปม้วน Guardrail 2.5 มมสามเครื่อง

เครื่องขึ้นรูป Guardrail Roller สามคลื่น

I.Basic พารามิเตอร์เครื่อง

1. สมบัติเชิงกลและข้อกำหนดของวัตถุดิบ
2. วัสดุ: Q345B แผ่นสังกะสี
3. ความหนา: 2.5 ～ 3.0 มม
4. ความกว้าง: 450-476 มม
5. น้ำหนัก: 65 กิโลกรัม
6. ข้อมูลจำเพาะของผลิตภัณฑ์
7. สินค้า: ตามผลิตภัณฑ์
8. ความกว้างของผลิตภัณฑ์: 310 มม. ± 5 มม
9. ความสูงของผลิตภัณฑ์: 81mm ± 5mm
10. ข้อมูลจำเพาะของผลิตภัณฑ์
11. วิธีการขึ้นรูป: การขึ้นรูปม้วนเย็น
12. ความเร็วในการผลิต: ≤10m / นาที
13. ทิศทางการให้อาหาร: ฟีดซ้าย
14. แรงดันไฟฟ้าหลัก: 380V, 50Hz
15. พลังงานรวมหน่วย: ประมาณ 20.7KW
16. ตลับลูกปืนเพลาขับ: 6026
17. ลิฟท์เทอร์โบ: SWL10-3 / 23-FU3
18. มอเตอร์ขับเคลื่อนหลัก: YVP180M-4-15
19. ลด: ZQ500-48.57
20. วัสดุแผ่นผนัง: A3
21. วัสดุเพลา: 40
22. วัสดุแม่พิมพ์: Gcr15

II. ภาพรวมของโครงสร้างอุปกรณ์

เฟรมอุปกรณ์ถูกประมวลผลโดยแผ่นเหล็ก A3 หลังจากการรักษาอายุโครงสร้าง 3 ลูกกลิ้ง 1 บนและล่าง 2, ลูกกลิ้งล่าง adopts โครงสร้างคงที่, ลูกกลิ้งบน adopts การปรับการเคลื่อนไหวเลื่อนและไดรฟ์กล่องกังหัน 3 ชุดจะถูกขับเคลื่อน โดยมอเตอร์เพื่อปรับด้านบนและล่างกล่องกังหันที่เชื่อมต่อโดยก้านเชื่อมต่อเพื่อให้แน่ใจว่าการประสานของกล่อง 3 ชุดและแผ่นผนัง 3 อิสระเชื่อมต่อกันด้วยเพลาเพื่อให้แน่ใจว่าการขนานของเครื่องทั้งหมดเส้นผ่าศูนย์กลางของเพลาลูกกลิ้งคือ 110 มม.มีแม่พิมพ์สองชุดที่ด้านซ้ายและขวาหนึ่งชุดสำหรับส่วนโค้งด้านในและอีกชุดสำหรับส่วนโค้งด้านนอกและชุดมอเตอร์หลัก 15KWมันขับเคลื่อนด้วยตัวลด ZQ500 ซึ่งขับเพลาด้านซ้ายและขวาผ่านเกียร์โมดูลเกียร์คือ 10 ม. สำหรับแต่ละซ้ายและขวาแต่ละผลิตภัณฑ์ถูกประมวลผลผ่านคอนโซลการทำงาน

III. รายการตรวจสอบการกำหนดค่าอุปกรณ์
