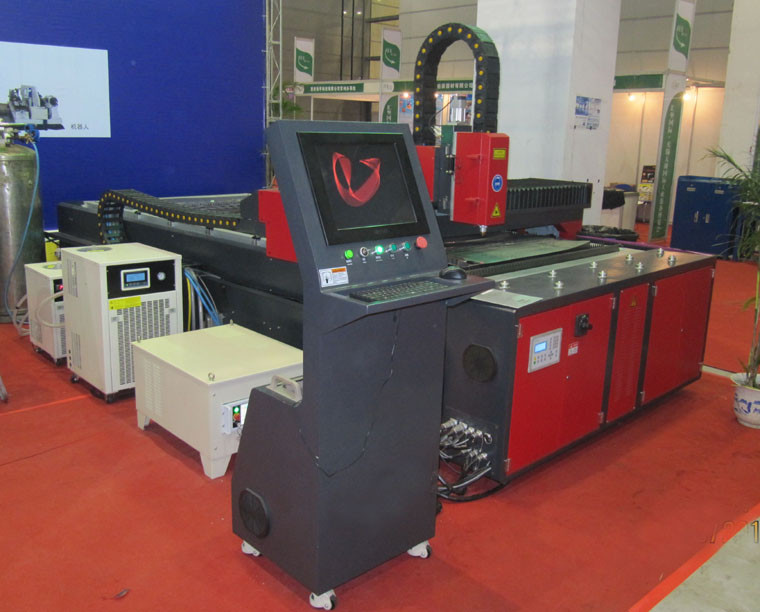

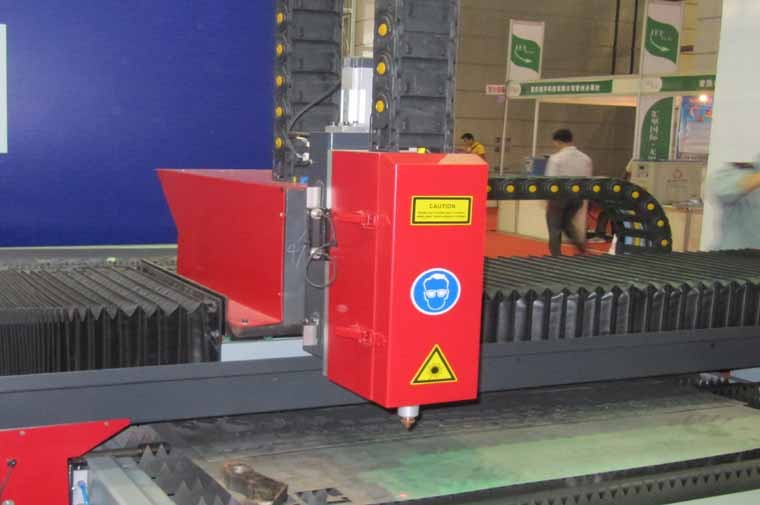

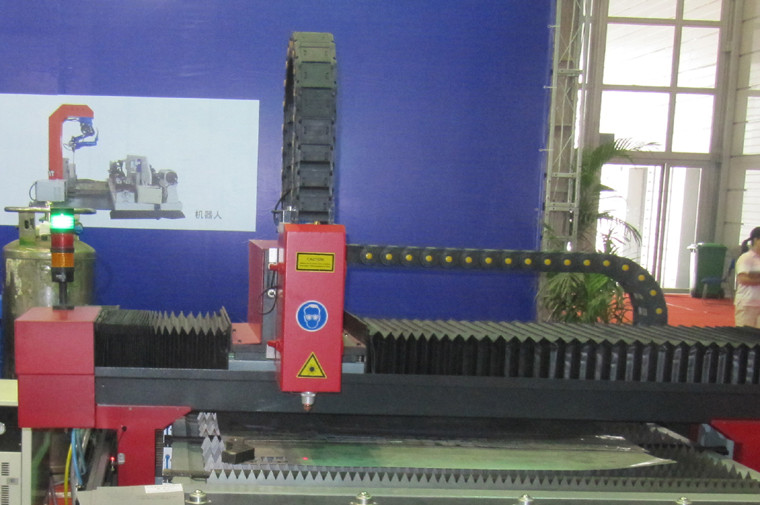

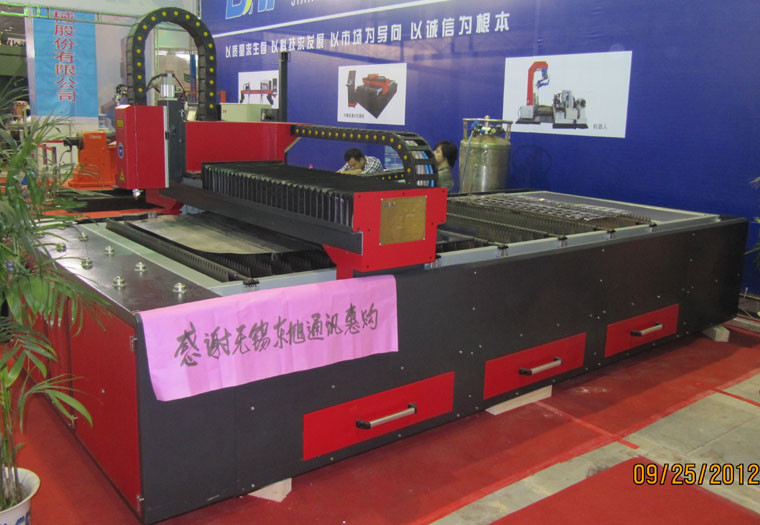

สูงเร็วโลหะแผ่นใยซีเอ็นซีเลเซอร์เครื่องตัด / อุปกรณ์

สูงเร็วโลหะแผ่นใยซีเอ็นซีเลเซอร์เครื่องตัด / อุปกรณ์

    • High Speed Sheet metal CNC fiber Laser cutting machine / equipment
    • High Speed Sheet metal CNC fiber Laser cutting machine / equipment
    • High Speed Sheet metal CNC fiber Laser cutting machine / equipment
    • High Speed Sheet metal CNC fiber Laser cutting machine / equipment
  • High Speed Sheet metal CNC fiber Laser cutting machine / equipment

    รายละเอียดสินค้า:

    สถานที่กำเนิด: จีน, จีน
    ชื่อแบรนด์: CMC
    ได้รับการรับรอง: ISO9001
    หมายเลขรุ่น: FL-3015

    การชำระเงิน:

    จำนวนสั่งซื้อขั้นต่ำ: 1
    ราคา: According detail requirement
    รายละเอียดการบรรจุ: เหมาะสำหรับการขนส่งสินค้าคอนเทนเนอร์
    เวลาการส่งมอบ: ความต้องการตาม
    เงื่อนไขการชำระเงิน: เงินดาวน์ 30% T / T, 70% T / T ก่อนที่จะส่ง
    สามารถในการผลิต: ความต้องการตาม
    ติดต่อ
    รายละเอียดสินค้า
    แสงสูง:

    cnc fiber laser cutting machine

    1. ข้อมูลจำเพาะโครงสร้างหลัก

    500W-FL-3015 เครื่องตัดไฟเบอร์เลเซอร์ถูกสร้างขึ้นจากเส้นใยเลเซอร์ souce พลังงานเครื่องกายกล่องควบคุม, ระบบฟอกอากาศและระบบควบคุมซีเอ็นซี

    ข้อมูลจำเพาะทางเทคนิค

    พารามิเตอร์ออปติคอล หน่วย 500W
    โหมดการเล่น CW, QCW
    ศูนย์ความยาวคลื่นรังสี นาโนเมตร 1070-1080
    อำนาจออกมาตรฐาน W 500
    คุณภาพคาน มม * Mrad 4
    ความเร็วในการปรับ เฮิร์ทซ์ 5
    เส้นผ่าศูนย์กลางเส้นใยเกียร์ ไมโครเมตร ≥50
    ความมั่นคงกำลังขับ (ระยะยาว) % ± 2
    อำนาจ VAC 400-460
    การใช้พลังงาน กิโลวัตต์ 2

    โครงสร้างระบบ

    เลขอนุกรม ชื่อ

    ปริมาณ

    (ชิ้น)

    หมายเหตุ
    1 ไฟเบอร์เลเซอร์ 1 ของแท้นำเข้า
    2

    ระบบแสง

    เลนส์ขยายตัวความเร็ว

    สเปกโตรสโคป

    เลนส์โฟกัส

    1 adopts เทคโนโลยีเยอรมันและพิเศษที่ออกแบบมา เลนส์ส่งผลโดยตรงต่อคุณภาพของ facular ที่มีผลต่อคุณภาพของการตัดรอยและหน้าแปลนตัดความเร็วและความหนา
    3 พานาโซนิคเซอร์โวมอเตอร์ 1

    พานาโซนิคเซอร์โวมอเตอร์และคนขับรถพานาโซนิค

    นำเข้าสกรูและทางรถไฟจากประเทศไต้หวัน

    4 การควบคุมระบบ 1 พีซี
    5 ระบบบ่งชี้เลเซอร์ 1 เซมิคอนดักเตอร์ (แสงสีแดง)

    อุปกรณ์หลักที่นำไปสู่คุณสมบัติที่ดี: กำเนิดเลเซอร์และเลนส์ เราใช้ชิ้นส่วนไฟฟ้าชไนเดอ

    ตารางการดำเนินงานซีเอ็นซี มัน adopts เชื่อมเหล็กโครงสร้างการประมวลผลความล้มเหลวความเครียดโครงสร้างชั้นหนักนำเข้าการบาดเจ็บที่สมองโรลลิ่งสกรูรถไฟซับ Hiwin และพานาโซนิค Servo Motor มันมีอุปกรณ์ช่วยของการปฏิบัติแน่นกด blanking

    พารามิเตอร์ทางเทคนิคหลัก

    สเปค พารามิเตอร์
    ความยาวเลเซอร์ 1064nm
    แม็กซ์ กำลังแสงเลเซอร์ 1000W
    การวางตำแหน่ง ตัวบ่งชี้ที่แสงสีแดง
    พื้นที่การประมวลผลที่มีประสิทธิภาพ 1500mm * 3000mm
    X / Y แกนแม่นยำตำแหน่งซ้ำ ± 0.03mm
    แม็กซ์ ความหนาตัดของเหล็กคาร์บอน 8mm
    แม็กซ์ ความเร็วในการตัดเหล็กคาร์บอน

    0.8mm สแตนเลสหนา 12-14m / นาที

    1.0mm ความหนาสแตนเลส, 10-12m / นาที

    เอกสารสนับสนุน DXF ฯลฯ (การสนับสนุนซอฟต์แวร์ Auto CAD ซอฟต์แวร์ CorelDraw)
    รวมพลังบริโภค ≤ 20KW
    แหล่งจ่ายไฟ

    3 เฟส 4 สายไฟ AC

    380V, 50Hz / 60Hz / 60A

    พารามิเตอร์ตัด

    ความหนา (mm) วัสดุ ความเร็วในการตัดแม็กซ์ (เมตร / นาที) ก๊าซช่วย
    1 นางสาว 8 อ๊อกซิเจน
    2 4.5
    3 3
    4 2
    5 1.5
    6 0.8
    1 เอสเอส 6 ก๊าซไนโตรเจน
    2 3
    3 1.5
    1 อลูมิเนียม 3
    2 1.5

    พารามิเตอร์ทางเทคนิค

    แบบ FL-3015
    เลเซอร์ความยาวคลื่น 1070nm
    กำลังแสงเลเซอร์แม็กซ์ 500W (CW)
    พื้นที่ทำงาน 3000mmX1500mm
    จังหวะแกน X 3000m
    แกน Y โรคหลอดเลือดสมอง 1500m
    X, ความถูกต้องตำแหน่งแกน Y ± 0.05mm
    X, Y, Z แกนซ้ำความถูกต้องตำแหน่ง ± 0.03mm
    X, Y แกนเดียวแม็กซ์ไม่มีหน้าที่ความเร็ว 20min
    X / Y แกนความเร็วสูงสุดปฏิสัมพันธ์ 40min
    การเร่งความเร็วตามแนวแกน X / Y สูงสุด 1.0g
    ระบบซีเอ็นซี LASERCUT
    น้ำหนักโหลดแม็กซ์ 500KG
    ระยะ 3
    แรงดันไฟฟ้า 380V
    ความถี่ 50Hz
    ระดับการป้องกันของพลังงานหลัก IP54
    น้ำหนักทั้งหมด 2250KG

    รายการ พารามิเตอร์
    ความยาวเลเซอร์ 1064nm
    แม็กซ์ กำลังแสงเลเซอร์ 1000W
    การวางตำแหน่ง ตัวบ่งชี้ที่แสงสีแดง
    พื้นที่การประมวลผลที่มีประสิทธิภาพ 1500mm * 3000mm
    X / Y แกนแม่นยำตำแหน่งซ้ำ ± 0.03mm
    แม็กซ์ ความหนาตัดของเหล็กคาร์บอน 8mm
    แม็กซ์ ความเร็วในการตัดเหล็กคาร์บอน

    0.8mm สแตนเลสหนา 12-14m / นาที

    1.0mm ความหนาสแตนเลส, 10-12m / นาที

    เอกสารสนับสนุน DXF ฯลฯ (การสนับสนุนซอฟต์แวร์ Auto CAD ซอฟต์แวร์ CorelDraw)
    รวมพลังบริโภค ≤ 20KW
    แหล่งจ่ายไฟ

    3 เฟส 4 สายไฟ AC

    380V, 50Hz / 60Hz / 60A

    1. แนะนำขั้นพื้นฐาน

    FL-3015 เลเซอร์ไฟเบอร์เครื่องตัดจะทำได้โดยเลเซอร์ที่มีประสิทธิภาพมุ่งเน้นไปที่วัตถุที่จะทำให้เกิดการละลายทันทีและการระเหยด้วยเส้นใยเลเซอร์เดิมที่นำเข้าจากกลุ่มเลเซอร์ IPG ในเยอรมนี ตัดอัตโนมัติจะถูกควบคุมโดยระบบดิจิตอลช่าง เครื่องนี้มีข้นเทคโนโลยีของเลเซอร์ดิจิตอลและกลศาสตร์แม่นยำ

    2.1 ชนิดแยกการออกแบบและตารางการดำเนินงานที่เป็นอิสระ มันสามารถเคลื่อนย้ายได้ตามเงื่อนไข การดำเนินงานที่สะดวกสบายและง่าย

    2.2 นำเข้าตารางเซอร์โวมอเตอร์ทำงานในพื้นที่เดินทาง 1500mm * 3000mm

    2.3 หัวเลเซอร์สามารถปรับผ่านแกน Z เดินทาง 0-100mm พื้นที่

    3. คุณสมบัติหลัก

    3.1 มันสามารถนำมาใช้กันอย่างแพร่หลายในการตัดแผ่นเช่น: สแตนเลสเหล็กคาร์บอนอลูมิเนียม ฯลฯ

    3.2 ความสามารถในการตัดที่แข็งแกร่ง: ชนิด 500W สามารถตัดสแตนเลสถึง 8mm

    3.3 ตัดค่าใช้จ่ายต่ำ: มันสามารถตัดกับอากาศและค่าใช้จ่ายเป็นเงิน 0.5 - 1. ค่าใช้จ่ายที่แน่นอนรวมถึงไฟฟ้า 3-6 องศาต่อชั่วโมงป้องกันเลนส์ USD 0.08-0.16 ต่อชั่วโมงและไม่มีค่าใช้จ่ายอื่น ๆ ถ้าคุณใช้ O2 หรือ N2 ค่าใช้จ่ายควรจะเพิ่มขึ้นโดย USD 2.4-4.8 (ในฐานะที่เป็นรูปทรงและความหนาที่แตกต่างกันปริมาณการใช้ก๊าซจะแตกต่างกัน.)

    3.4 ความเร็วที่รวดเร็วตัดที่มีประสิทธิภาพสูงการทำงานที่ปลอดภัยและเสถียรภาพในการทำงาน

    3.5 ที่มีคุณภาพดีบิดเบือนขนาดเล็กเรียบและดูดีภายนอก

    3.6 นำเข้าเซอร์โวมอเตอร์และระบบเกียร์ที่จะรับประกันการตัดที่แม่นยำ ความแม่นยำในการตัดสูง

    3.7 ซอฟต์แวร์เฉพาะช่วยให้ภาพหรือข้อความที่จะได้รับการออกแบบหรือประมวลผลได้ทันที การดำเนินงานที่มีความยืดหยุ่นและใช้งานง่าย

    4. วัสดุประยุกต์

    ที่ใช้บังคับกับการตัดบนจานหรือท่อสแตนเลสเหล็กคาร์บอนเหล็กโลหะผสมเหล็กสปริง, อลูมิเนียมทองแดงไทเทเนียม ฯลฯ มันมีผลต่อการประมวลผลที่ดีในชนิดของโลหะผสมเหล็กหนักเปราะ

    5. ด้านการประยุกต์ใช้

    ใช้กันอย่างแพร่หลายในการประมวลผลโลหะแผ่นเครื่องโลหะเครื่องใช้ในครัว, อุปกรณ์สูงเด็ดเดี่ยว, ตู้ควบคุมไฟฟ้า, ชิ้นส่วนรถยนต์, แว่นตา, โปสเตอร์, งานฝีมือ, ไฟ, และชิ้นส่วนได้อย่างแม่นยำ

    6. อุปกรณ์

    ชิ้น ชื่อ สเปค จำนวน
    1 FL-3015 3000mm * 1500mm 1 ชุด
    2 เลเซอร์ไฟเบอร์ 500W 1
    3 ระบบซีเอ็นซี LASERCUT 1
    4 หัวตัดเลเซอร์ สหรัฐอเมริกา lasermech 1
    5 น้ำเย็น 1 ชุด

    7. เอกสารทางวิชาการที่จัด

    ชิ้น เอกสารทางเทคนิค หน่วย ปริมาณ
    1 คำแนะนำการดำเนิน ตั้งค่า 1
    2 ซอฟแวร์โดยใช้คำแนะนำ ตั้งค่า 1
    3 ซอฟแวร์ตัดเลเซอร์พิเศษ ตั้งค่า 1
    4 การรับรองผลิตภัณฑ์ ตั้งค่า 1
    5 รายการบรรจุภัณฑ์เครื่อง ชิ้น 1
