รายละเอียดสินค้า:
|
แสงสูง: | เครื่องเชื่อมตะเข็บ Monopole 2200 มม. เครื่องเชื่อมตะเข็บ Highmast 2200 มม,2200mm Highmast Seam Welding Machine |
---|
เครื่องเชื่อมตะเข็บ Highmast และ monopole เส้นผ่านศูนย์กลางสูงสุด 2200mm

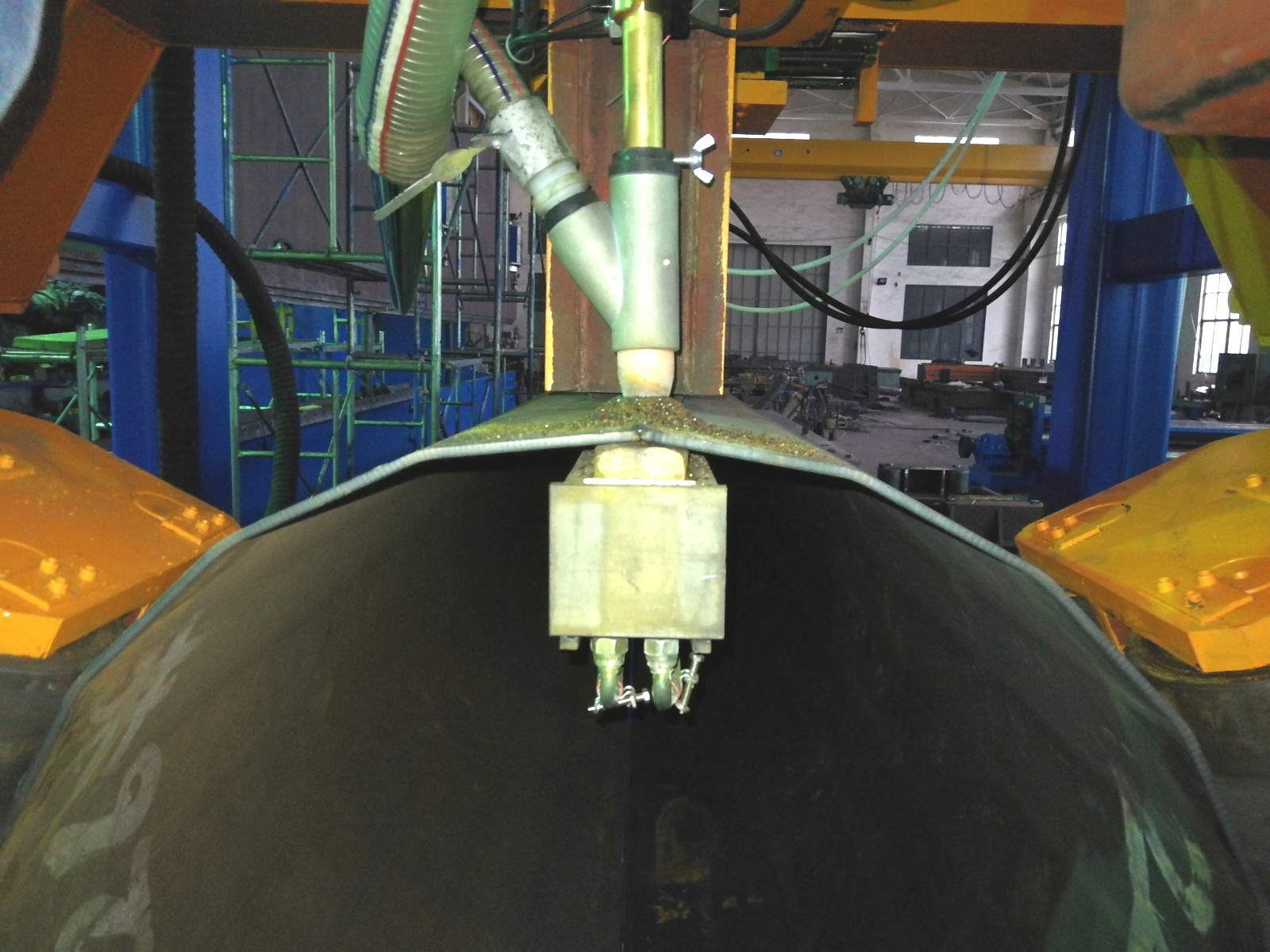

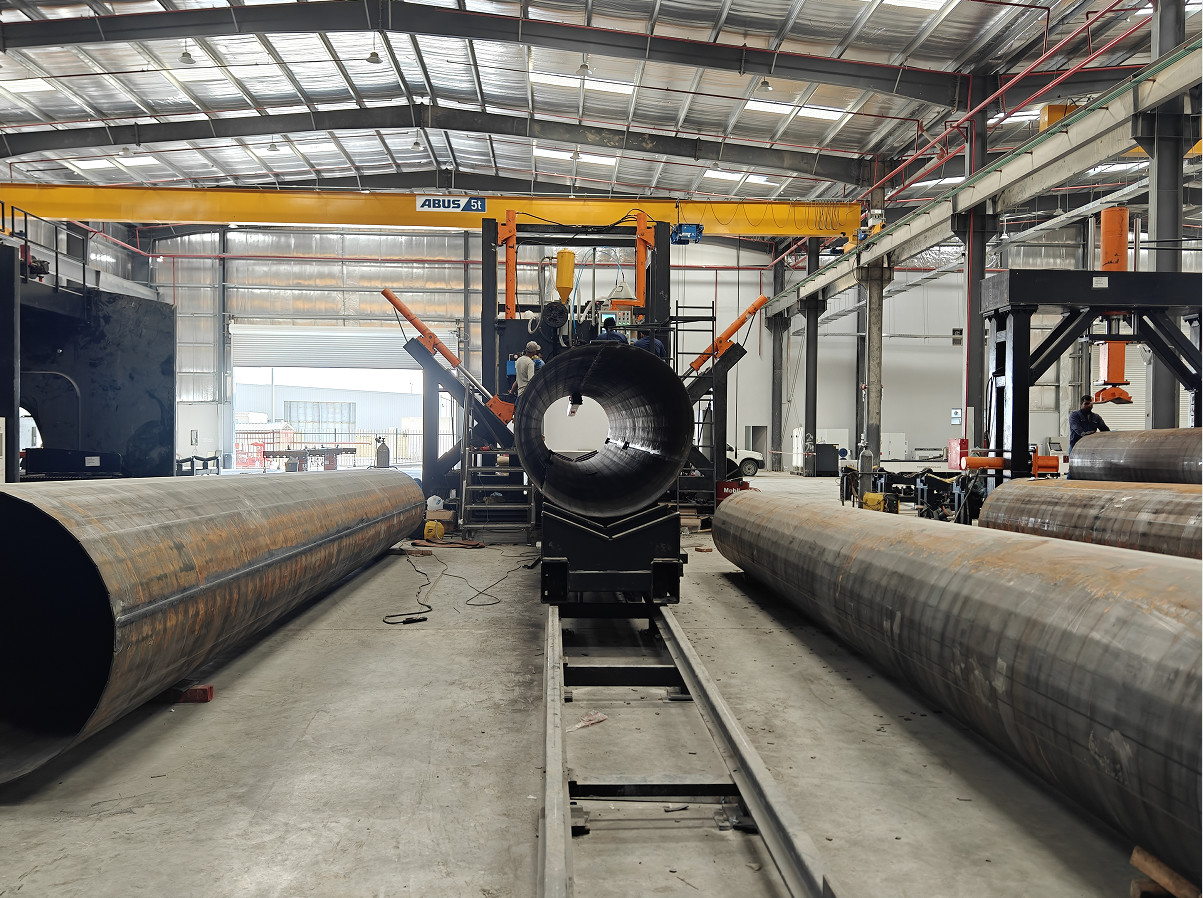

HIGHMAST POLE และ MONOPOLE SHUT-WELDING MACHINE เหมาะสำหรับเปลือกหนึ่งหรือสองเปลือกชนิดเหลี่ยมและเสาเรียววงกลมเป็นสายเชื่อมอัตโนมัติ โครงสร้างแบบโครงสำหรับตั้งสิ่งของได้รับการแก้ไขและมีระบบเชื่อม รถเข็นแบบยาวเต็มเสาพร้อมมอเตอร์ SERVO สำหรับการเคลื่อนย้ายที่ปรับความเร็วได้ กระบอกไฮดรอลิกดันล้อหนีบเพื่อปิดเสาและทำการเชื่อมในเวลาเดียวกัน
สำหรับสองเสาตะเข็บ เมื่อการเชื่อมตะเข็บครั้งแรกเสร็จสิ้น ลูกกลิ้งด้านล่างจะยกขึ้นและหมุนเสาไปยังตำแหน่งตะเข็บอื่นเพื่อเริ่มการเชื่อมตะเข็บที่สอง
เครื่องประกอบด้วยรายการต่อไปนี้:
โต๊ะทำงานแบบยาวสำหรับเข็นและเคลื่อนย้ายเสา
หน่วยโครงสำหรับตั้งสิ่งของหลัก
ระบบขับเคลื่อนสำหรับการเคลื่อนย้ายเสา trolly
ตัวหนีบไฮดรอลิก (รวมถึงล้อหนีบสำหรับเสา)
ระบบเชื่อมอาร์คใต้น้ำ รวมทั้งระบบป้อนลวดเชื่อม
ระบบการกู้คืนฟลักซ์
แท่งทองแดงด้านในพร้อมระบบระบายความร้อนด้วยน้ำ
ลูกกลิ้งแบบยกขึ้น , 2 ยูนิต
ระบบไฮดรอลิก
ระบบควบคุม
คุณสมบัติทางเทคนิค | ||
1 | เส้นผ่านศูนย์กลางที่ใช้งานได้ | 300-2200mm |
2 | ความยาวที่ใช้งานได้ | 18000 มม. |
3 | ความหนาของเสา | 5~25mm |
4 | ปริมาณเท้าหนีบ | 3 ยูนิต |
5 | กำลังของมอเตอร์สำหรับปั๊ม | 5.5 กิโลวัตต์ |
6 | มอเตอร์เคลื่อนที่สำหรับรถเข็น | 7KW, เซอร์โว AC |
7 | จังหวะการเดินทางในแนวตั้ง | 2000mm |
8 | กองกำลังเดินทางแนวตั้ง | 39 ตัน (2 ชิ้น กระบอก x19.5 ตัน ) |
9 | กองกำลังเดินทางด้านข้าง | 32ton x 2 ชิ้น |
10 | เครื่องเชื่อม |
การกำหนดค่ามาตรฐาน: อาร์คคู่ลวดเชื่อมอาร์คจมอยู่ใต้น้ำ DC submerged arc เชื่อมแหล่งจ่ายไฟรุ่น ZD5-1250B: กำลังไฟฟ้าเข้า AC380V สามเฟส 50Hz ความจุอินพุตที่กำหนด 88KVA กระแสไฟขาออก DC250A ~ DC1250A ระยะเวลาโหลดสูงสุด 100% แหล่งจ่ายไฟเชื่อมอาร์คจมอยู่ใต้น้ำกระแสไฟ AC รุ่น BXL5-1250: กำลังไฟฟ้าเข้า AC380V สองเฟส 50Hz ความจุอินพุตที่กำหนด110KVA กระแสไฟขาออก DC250A ~ DC1250A จัดอันดับระยะเวลาโหลด 60% เครื่องเชื่อมยี่ห้อ: Tangshan Kaiyuan |
เครื่องเชื่อม ตัวเลือกสินค้า: Lincoln,USA |
อาร์คคู่ลวดเชื่อมอาร์คจมอยู่ใต้น้ำ แหล่งจ่ายไฟเชื่อมอาร์คจมอยู่ใต้น้ำ DC รุ่น DC-1000 เครื่องป้อนลวด: NA3 ตัวควบคุม: NA3 แหล่งจ่ายไฟเชื่อมอาร์คจมอยู่ใต้น้ำกระแสไฟ AC รุ่น AC-1200 เครื่องป้อนลวด: NA3 ตัวควบคุม: NA4 |
|
11 | เส้นผ่านศูนย์กลางลวดเชื่อม | ลวดเชื่อม 3 ~ 5 มม. ตามความหนาของเสาที่จะทำการเลือก |
12 | ความเร็วในการทำงาน | 0.2~1m/min (หมายเหตุ: ความเร็วความหนาต่างกันจะแตกต่างกัน ) |
13 | ทิศทางการเชื่อม | การเชื่อมเริ่มจากปลายฐานใหญ่ถึงปลายเพลาเล็กบน |
14 | ความสามารถในการเจาะ | 90% |
15 | องค์ประกอบไฟฟ้าหลัก | ชไนเดอร์ (แบรนด์ฝรั่งเศส) |
16 | PLC | ซีเมนส์ |
17 | มอเตอร์หลัก ยี่ห้อ (สำหรับปั๊มไฮโดรลิก) | ซีเมนส์ |
18 | เซอร์โวมอเตอร์ | ซีเมนส์ |
19 | พลังเชื่อม ยี่ห้อและรุ่น |
การเชื่อมอาร์คจมอยู่ใต้น้ำ Kaiyuan (โรงงาน Panasonic Janpan ในประเทศจีน) ตัวเลือกสินค้า: ลินคอล์น สหรัฐอเมริกา |
20 | น้ำหนัก | 30 ตัน |
21 | ขนาดโดยรวม (มม.) | 43000x6500x5500 มม. (LXWXH ) |
