การเชื่อม - หุ่นยนต์อาร์ค
ด้วยความสามารถในการผสมผสาน
หุ่นยนต์ผสมอาร์คที่มีความชํานาญและยืดหยุ่น
หุ่นยนต์บานบาน BA Series และ R Series ของ Kawasaki ใช้เทคโนโลยีบานบานบานแบบล่าสุด เพื่อแข่งขันกับคุณภาพของคนบานมืออาชีพหุ่นยนต์ได้รับการออกแบบมาตรฐานด้วยโปรแกรมเฉพาะ arc welding เพื่อให้สามารถโปรแกรมที่รวดเร็วและง่ายของเส้นทางกระบวนการมีฟังก์ชันการปั่นที่ปรับปรุงได้ เพื่อปรับเปลี่ยนตําแหน่งของหุ่นยนต์ รูปแบบการปั่นและความเร็วระหว่างการปั่น เพื่อเติมสับสนที่ปรับเปลี่ยนความยืดหยุ่นและความแม่นยําสูง ทําให้หุ่นยนต์ปั่นวงจรของ Kawasaki เหมาะสําหรับการใช้งานปั่นวงจรหลายสาย.
การใช้งานทั่วไป:
โปรแกรมปั่นอาร์ค:
บีเอ006 เอ็น โรบอต
หุ่นยนต์ผสมอาร์คที่มีความชํานาญและยืดหยุ่น
หุ่นยนต์ปั่นวงโค้งที่ซับซ้อนของคาวาซากิ แสดงถึงศักยภาพของผู้ใช้งานที่มีความชํานาญ ตั้งแต่ตอนที่ติดตั้ง
ภาพรวม BA006N:
ค่าใช้งาน 6 กิโลกรัม
แกน 6
ความกว้าง 1,445 มม.
ความซ้ําซ้ํา ± 0.05 mm
การใช้งาน:
ครับ
โหลด
หนังสือพิมพ์หุ่นยนต์ปั่นเส้น
ระยะการเคลื่อนไหวและมิติ
คลิกบนภาพวาดด้านล่างเพื่อดู ขนาดที่แสดงอยู่ใน (มม)
ครับ
สายไฟฟ้า
รายละเอียด BA006N
|
รายละเอียด BA006N |
||
|
ประเภท |
หุ่นยนต์กระดูก |
|
|
ความเสรีภาพ |
6 |
|
|
ขนาดสูงสุดของภาระ (kg) |
6 |
|
|
ขนาดสูงสุด |
1,445 |
|
|
ความสามารถซ้ําในตําแหน่ง (มม)รางวัล1 |
± 005 |
|
|
ระยะการเคลื่อนไหว (°) |
การหมุนแขน (JT1) |
±165 |
|
แอร์มออทอิน (JT2) |
+150 - -90 |
|
|
แขนขึ้นลง (JT3) |
+45 - -175 |
|
|
เครื่องสลับข้อมือ (JT4) |
± 180 |
|
|
การบิดข้อมือ (JT5) |
±135 |
|
|
การบิดข้อมือ (JT6) |
± 360 |
|
|
ความเร็วสูงสุด (°/s) |
การหมุนแขน (JT1) |
240 |
|
แอร์มออทอิน (JT2) |
240 |
|
|
แขนขึ้นลง (JT3) |
220 |
|
|
เครื่องสลับข้อมือ (JT4) |
430 |
|
|
การบิดข้อมือ (JT5) |
430 |
|
|
การบิดข้อมือ (JT6) |
650 |
|
|
คราว (N•m) |
เครื่องสลับข้อมือ (JT4) |
12 |
|
การบิดข้อมือ (JT5) |
12 |
|
|
การบิดข้อมือ (JT6) |
3.75 |
|
|
คราวของความอ่อนแอ (kg•m2) |
เครื่องสลับข้อมือ (JT4) |
0.4 |
|
การบิดข้อมือ (JT5) |
0.4 |
|
|
การบิดข้อมือ (JT6) |
0.07 |
|
|
น้ําหนัก (kg) |
150 |
|
|
สีร่างกาย |
Munsell 10GY9/1 เท่ากัน |
|
|
การติดตั้ง |
พื้น หลังคา |
|
|
สภาพสิ่งแวดล้อม |
อุณหภูมิบริเวณ (°C) |
0 - 45 |
|
ความชื้นสัมพัทธ์ (%) |
35 - 85 (ไม่อนุญาตให้มีน้ําฝน และไม่อนุญาตให้มีน้ําแข็ง) |
|
|
ความต้องการพลังงาน (kVA)รางวัล2 |
2.0 |
|
|
ระดับการคุ้มครอง |
IP65 |
|
|
เครื่องควบคุม |
อเมริกา |
E01 |
|
ยุโรป |
||
|
ญี่ปุ่น และเอเชีย |
||
₹1: ตรงกับ ISO9283
₹2: ขึ้นอยู่กับภาระและรูปแบบการเคลื่อนไหว
โรบอต RA005L
หุ่นยนต์ผสมอาร์คที่มีความชํานาญและยืดหยุ่น
โรบอตซีรีส์ R ได้ตั้งมาตรฐานสําหรับ โรบอตอุตสาหกรรมขนาดเล็กและกลางความกว้างและระดับการทํางานทําให้หุ่นยนต์ซีรีส์ R เหมาะสําหรับการใช้งานที่หลากหลายในอุตสาหกรรมหลากหลาย.
RA005L ภาพรวม:
ภาระประโยชน์ 5 กิโลกรัม
แกน 6
ความกว้าง 903 mm
ความซ้ําซ้ํา ± 0.03 มิลลิเมตร
การใช้งาน:
ครับ
โหลด
หนังสือพิมพ์หุ่นยนต์ปั่นเส้น
ระยะการเคลื่อนไหวและมิติ
คลิกบนภาพวาดด้านล่างเพื่อดู ขนาดที่แสดงอยู่ใน (มม)
ครับ
สายไฟฟ้า
รายละเอียด RA005L
|
รายละเอียด RA005L |
||
|
ประเภท |
หุ่นยนต์กระดูก |
|
|
ความเสรีภาพ |
6 |
|
|
ขนาดสูงสุดของภาระ (kg) |
5 |
|
|
ขนาดสูงสุด |
903 |
|
|
ความสามารถซ้ําในตําแหน่ง (มม)รางวัล1 |
± 003 |
|
|
ระยะการเคลื่อนไหว (°) |
การหมุนแขน (JT1) |
± 180 |
|
แอร์มออทอิน (JT2) |
+135 - -80 |
|
|
แขนขึ้นลง (JT3) |
+118 - −172 |
|
|
เครื่องสลับข้อมือ (JT4) |
± 360 |
|
|
การบิดข้อมือ (JT5) |
±145 |
|
|
การบิดข้อมือ (JT6) |
± 360 |
|
|
ความเร็วสูงสุด (°/s) |
การหมุนแขน (JT1) |
300 |
|
แอร์มออทอิน (JT2) |
300 |
|
|
แขนขึ้นลง (JT3) |
300 |
|
|
เครื่องสลับข้อมือ (JT4) |
460 |
|
|
การบิดข้อมือ (JT5) |
460 |
|
|
การบิดข้อมือ (JT6) |
740 |
|
|
คราว (N•m) |
เครื่องสลับข้อมือ (JT4) |
12.3 |
|
การบิดข้อมือ (JT5) |
12.3 |
|
|
การบิดข้อมือ (JT6) |
7 |
|
|
คราวของความอ่อนแอ (kg•m2) |
เครื่องสลับข้อมือ (JT4) |
0.4 |
|
การบิดข้อมือ (JT5) |
0.4 |
|
|
การบิดข้อมือ (JT6) |
0.12 |
|
|
น้ําหนัก (kg) |
37 |
|
|
สีร่างกาย |
Munsell 10GY9/1 เท่ากัน |
|
|
การติดตั้ง |
พื้น หลังคา |
|
|
สภาพสิ่งแวดล้อม |
อุณหภูมิบริเวณ (°C) |
0 - 45 |
|
ความชื้นสัมพัทธ์ (%) |
35 - 85 (ไม่อนุญาตให้มีน้ําฝน และไม่อนุญาตให้มีน้ําแข็ง) |
|
|
ความต้องการพลังงาน (kVA)รางวัล2 |
1.5 |
|
|
ระดับการคุ้มครอง |
IP65 |
|
|
เครื่องควบคุม |
อเมริกา |
E77 |
|
ยุโรป |
E71 |
|
|
ญี่ปุ่น และเอเชีย |
E74 |
|
₹1: ตรงกับ ISO9283
₹2: ขึ้นอยู่กับภาระและรูปแบบการเคลื่อนไหว

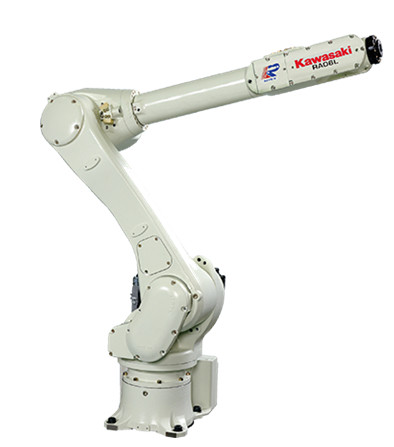

โรบอต RA006L
หุ่นยนต์ผสมอาร์คที่มีความชํานาญและยืดหยุ่น
โรบอตซีรีส์ R ได้ตั้งมาตรฐานสําหรับ โรบอตอุตสาหกรรมขนาดเล็กและกลางความกว้างและระดับการทํางานทําให้หุ่นยนต์ซีรีส์ R เหมาะสําหรับการใช้งานที่หลากหลายในอุตสาหกรรมหลากหลาย.
RA006L ภาพรวม:
ค่าใช้งาน 6 กิโลกรัม
แกน 6
ความกว้าง 1,650 mm
ความซ้ําซ้ํา ± 0.06 mm
การใช้งาน:
โหลด
หนังสือพิมพ์หุ่นยนต์ปั่นเส้น
ระยะการเคลื่อนไหวและมิติ
คลิกบนภาพวาดด้านล่างเพื่อดู ขนาดที่แสดงอยู่ใน (มม)
ครับ
สายไฟฟ้า
รายละเอียด RA006L
|
รายละเอียด RA006L |
||
|
ประเภท |
หุ่นยนต์กระดูก |
|
|
ความเสรีภาพ |
6 |
|
|
ขนาดสูงสุดของภาระ (kg) |
6 |
|
|
ขนาดสูงสุด |
1,650 |
|
|
ความสามารถซ้ําในตําแหน่ง (มม)รางวัล1 |
± 006 |
|
|
ระยะการเคลื่อนไหว (°) |
การหมุนแขน (JT1) |
± 180 |
|
แอร์มออทอิน (JT2) |
+145 - -105 |
|
|
แขนขึ้นลง (JT3) |
+150 - -163 |
|
|
เครื่องสลับข้อมือ (JT4) |
±270 |
|
|
การบิดข้อมือ (JT5) |
±145 |
|
|
การบิดข้อมือ (JT6) |
± 360 |
|
|
ความเร็วสูงสุด (°/s) |
การหมุนแขน (JT1) |
250 |
|
แอร์มออทอิน (JT2) |
250 |
|
|
แขนขึ้นลง (JT3) |
215 |
|
|
เครื่องสลับข้อมือ (JT4) |
365 |
|
|
การบิดข้อมือ (JT5) |
380 |
|
|
การบิดข้อมือ (JT6) |
700 |
|
|
คราว (N•m) |
เครื่องสลับข้อมือ (JT4) |
13 |
|
การบิดข้อมือ (JT5) |
13 |
|
|
การบิดข้อมือ (JT6) |
7.5 |
|
|
คราวของความอ่อนแอ (kg•m2) |
เครื่องสลับข้อมือ (JT4) |
0.45 |
|
การบิดข้อมือ (JT5) |
0.45 |
|
|
การบิดข้อมือ (JT6) |
0.14 |
|
|
น้ําหนัก (kg) |
150 |
|
|
สีร่างกาย |
Munsell 10GY9/1 เท่ากัน |
|
|
การติดตั้ง |
พื้น หลังคา |
|
|
สภาพสิ่งแวดล้อม |
อุณหภูมิบริเวณ (°C) |
0 |
|
ความชื้นสัมพัทธ์ (%) |
35 - 85 (ไม่อนุญาตให้มีน้ําฝน และไม่อนุญาตให้มีน้ําแข็ง) |
|
|
ความต้องการพลังงาน (kVA)รางวัล2 |
2.0 |
|
|
ระดับการคุ้มครอง |
IP65 |
|
|
เครื่องควบคุม |
อเมริกา |
E01 |
|
ยุโรป |
||
|
ญี่ปุ่น และเอเชีย |
||
₹1: ตรงกับ ISO9283
₹2: ขึ้นอยู่กับภาระและรูปแบบการเคลื่อนไหว

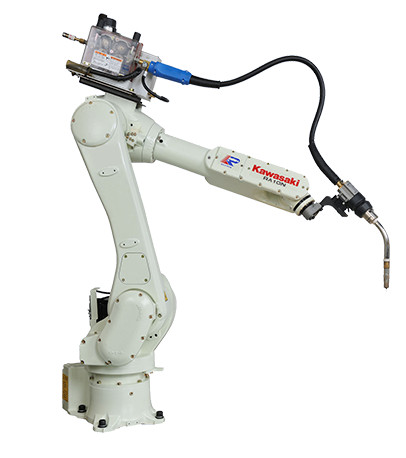

โรบอต RA010N
หุ่นยนต์ผสมอาร์คที่มีความชํานาญและยืดหยุ่น
โรบอตซีรีส์ R ได้ตั้งมาตรฐานสําหรับ โรบอตอุตสาหกรรมขนาดเล็กและกลางความกว้างและระดับการทํางานทําให้หุ่นยนต์ซีรีส์ R เหมาะสําหรับการใช้งานที่หลากหลายในอุตสาหกรรมหลากหลาย.
RA010N ภาพรวม:
ภาระประโยชน์ 10 kg
แกน 6
ความกว้าง 1,450 mm
ความซ้ําซ้ํา ± 0.06 mm
โหลด
หนังสือพิมพ์หุ่นยนต์ปั่นเส้น
ระยะการเคลื่อนไหวและมิติ
คลิกบนภาพวาดด้านล่างเพื่อดู ขนาดที่แสดงอยู่ใน (มม)
ครับ
