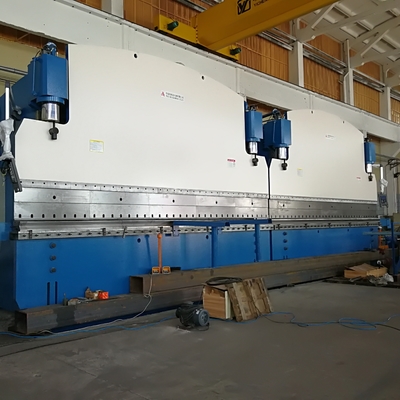

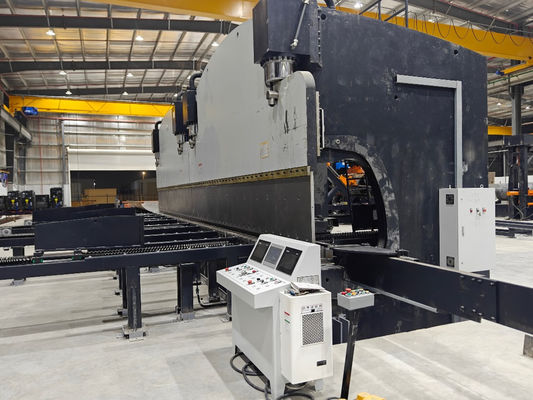

2-WE67K-1200/6250 CNC tandem hydraulic press brake เป็นอุปกรณ์บิดซินโครนภาระหนักที่พัฒนาโดยเฉพาะสําหรับการแปรรูปชิ้นงานโลหะขนาดใหญ่มันถูกนําไปใช้ในอุตสาหกรรมหอคอยโมโนโปล, หอคอยท่อส่งสัญญาณ, ตะกอนไฟทางด่วน และ ตะกอนไฟสูงในอุตสาหกรรมพลังงาน การสื่อสารและพื้นฐาน
การนําออกแบบการเชื่อมโยงคู่เครื่องจักรสองเครื่องและระบบควบคุม CNC อิเล็กทรอร์ไฮดรอลิกสมอง เครื่องนี้มีความละเอียดการบิดสูง ความจุภาระที่แข็งแรงและการทํางานต่อเนื่องที่มั่นคงตอบสนองความต้องการในการแปรรูปบิดแบบมีมาตรฐานสูงของแผ่นโลหะยาวและหนา.
| รายการ | รายละเอียดเทคนิค |
|---|---|
| ประเภทเครื่อง | เครื่องยนต์หลายเครื่อง ทันเดม ไฮดรอลิก CNC ไฮดรอลิกไฟฟ้า |
| จํานวนแรงงาน | 2 × 1200 ตัน |
| ความยาวของตาราง | 2 × 6250 มม. |
| ระยะทางระหว่างกรอบ | 4800 มม. |
| ความลึกของคอ | 1600 มม. |
| ความสูงเปิด | 1550 มม. |
| แรมสตรอค | 450 มม. |
| ความเร็วในการทํางาน (การลด) | 70mm/s |
| ความเร็วในการทํางาน (การบิด) | 7mm/s |
| ความเร็วในการทํางาน (กลับ) | 65mm/s |
| พลังงานเครื่องยนต์หลัก | 2 × 2 × 45Kw |
| ระบบ CNC | เนเธอร์แลนด์ DELEM DA53T (แกน Y 2 + แกนมงคล 1) |
| ผนึกกระบอก | สัญลักษณ์สัญลักษณ์ SKF |
| ส่วนประกอบไฮดรอลิก | เยอรมนี Rexroth |
| ปั๊มไฮดรอลิก | สหรัฐอเมริกา |
| เครื่องตรวจจับราสเตอร์เส้นตรง | สเปน FAGAR |
| ส่วนประกอบไฟฟ้าหลัก | ชไนเดอร์ |
| น้ําหนักเครื่องจักรทั้งหมด | 2 × 145000Kg |
| ขนาดรวม (L × W × H) | 6450×4600×6800mm (หน่วยเดียว); ความกว้าง 8800mm กับระบบอาหาร |
เครื่องจักรทั้งเครื่องถูกออกแบบมาเพื่อการขนส่งการแยกแยก เพื่อลดค่าจัดส่งและหลีกเลี่ยงความเสียหายจากการขนส่งวิศวกรมืออาชีพจะถูกส่งไปโรงงานของลูกค้าสําหรับการประกอบในสถานที่, การฝึกซ้อมการแก้ไขความผิดพลาดและการใช้งาน เพื่อให้แน่ใจว่าเครื่องทํางานปกติและตรงกับมาตรฐานการผลิต
|
รายการ
|
รายละเอียดเทคนิค
|
|---|---|
|
ประเภทเครื่อง
|
เครื่องยนต์หลายเครื่อง ทันเดม ไฮดรอลิก CNC ไฮดรอลิกไฟฟ้า
|
|
จํานวนแรงงาน
|
2 × 1200 ตัน
|
|
ความยาวของตาราง
|
2 × 6250 มม.
|
|
ระยะทางระหว่างกรอบ
|
4800 มม.
|
|
ความลึกของคอ
|
1600 มม.
|
|
ความสูงเปิด
|
1550 มม.
|
|
แรมสตรอค
|
450 มม.
|
|
ความเร็วในการทํางาน (การลด)
|
70mm/s
|
|
ความเร็วในการทํางาน (การบิด)
|
7mm/s
|
|
ความเร็วในการทํางาน (กลับ)
|
65mm/s
|
|
พลังงานเครื่องยนต์หลัก
|
2 × 2 × 45Kw
|
|
ระบบ CNC
|
เนเธอร์แลนด์ DELEM DA53T (แกน Y 2 + แกนมงคล 1)
|
|
ผนึกกระบอก
|
สัญลักษณ์สัญลักษณ์ SKF
|
|
ส่วนประกอบไฮดรอลิก
|
เยอรมนี Rexroth
|
|
ปั๊มไฮดรอลิก
|
สหรัฐอเมริกา
|
|
เครื่องตรวจจับราสเตอร์เส้นตรง
|
สเปน FAGAR
|
|
ส่วนประกอบไฟฟ้าหลัก
|
ชไนเดอร์
|
|
น้ําหนักเครื่องจักรทั้งหมด
|
2 × 145000Kg
|
|
ขนาดรวม (L × W × H)
|
6450×4600×6800mm (หน่วยเดียว); ความกว้าง 8800mm กับระบบอาหาร
|
|
ชื่ออะไหล่
|
น้ําหนัก
|
ขนาด (L × W × H)
|
|---|---|---|
|
กรอบข้าง
|
32 ตัน
|
5965 × 4380 × 730 มม.
|
|
ตารางแผ่นตั้ง
|
12.7 ตัน
|
6200 × 220 × 160 มม.
|
|
แมวเดี่ยว
|
17.1 ตัน
|
6250 × 2800 × 505 มิลลิเมตร
|
