| ชื่อแบรนด์: | CMC |
| Model Number: | RW-DC120/260 |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T / T |
| ความสามารถในการจําหน่าย: | ตามความต้องการ |
เครื่องเชื่อมแผ่นฐานหุ่นยนต์และเครื่องตัดประตู รุ่น RW-DC120/260
แอปพลิเคชัน

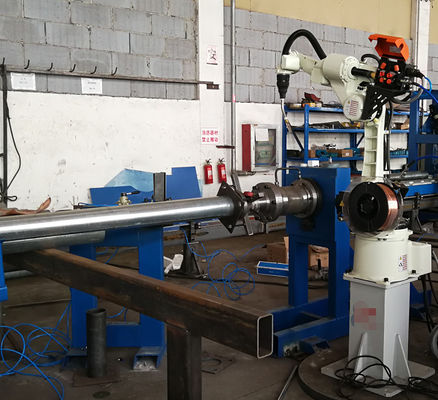

ระบบเชื่อมใช้สำหรับการผลิตการเชื่อมด้วยแผ่นฐานเสาไฟโดยการสื่อสารแบบเรียลไทม์ระหว่างหุ่นยนต์และกำลังเชื่อม ตามตำแหน่งการเชื่อมที่แตกต่างกันเพื่อให้ได้รอยเชื่อมคุณภาพดี

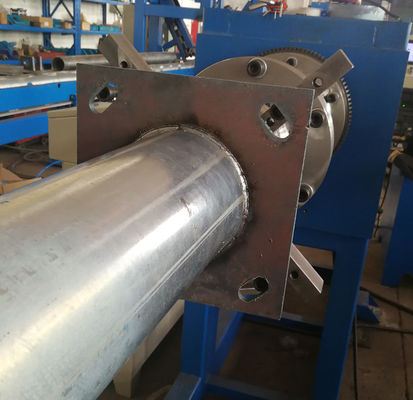

ประการแรกรอยต่อเส้นรอบวงด้านในและด้านนอกของแผ่นฐานเสาถูกเชื่อมจากนั้นซี่โครงเสริมของแผ่นฐานจะเชื่อมโดยอัตโนมัติ

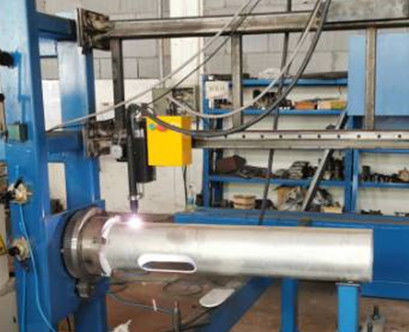

เครื่องนี้รวมฟังก์ชันการตัดประตู CNC เหมาะสำหรับเสารูปกรวย เสากลม เสาไฟแปดเหลี่ยมประตู CNC ตัด รูปร่างตัดสามารถเป็นวงกลม สี่เหลี่ยม สี่เหลี่ยมผืนผ้า ชนิดวงรี ฯลฯ และใด ๆ ที่สามารถวาดออกแบบ โดยคอมพิวเตอร์
แหล่งที่มาของการตัดคือพลาสม่าอัตโนมัติดังนั้นความเร็วในการตัดจะเร็วมาก และคุณภาพของคมตัดจะดีกว่าการตัดด้วยเปลวไฟเนื่องจากการใช้แหล่งจ่ายไฟพลาสม่า Hypertherm ที่ผลิตในสหรัฐฯ และไฟฉาย ช่องว่างในการตัดจึงค่อนข้างเล็ก และโดยทั่วไปแล้วชิ้นส่วนที่ตัดจะใช้เป็นฝาครอบประตู
วัสดุเสาอาจเป็นเหล็กหรืออลูมิเนียม
เค้าโครงทั่วไปดังต่อไปนี้:
คุณสมบัติ
พารามิเตอร์หลัก:
| เลขที่ | สิ่งของ | พารามิเตอร์ |
| 1 | เส้นผ่านศูนย์กลางขั้นต่ำของเสาหรือแท่งกลม | 120mm |
| 2 | เส้นผ่านศูนย์กลางสูงสุดของเสาหรือเหล็กเส้นกลม | 260mm |
| 3 | เสาหรือแท่งกลม max.length | 12~14m |
| 4 | เสาหรือแท่งกลมขั้นต่ำความหนา | 2.5mm |
| 5 | เสาหรือแถบกลมสูงสุดความหนา | 4.5mm |
| 6 | น้ำหนักสูงสุดของเสาหรือแท่งกลม | 150กก. |
| 7 | ความเร็วในการขับขี่ | 6~48m/h ปรับได้ พร้อมตัวควบคุม AC Servo |
| 8 | ความเร็วในการเชื่อม (ขึ้นอยู่กับ 9Voltage การตั้งค่าปัจจุบัน ความสูงในการเชื่อม และขนาดของเสา) |
(ความเร็วอ้างอิง 5~7 นาที/ชิ้น) |
| 9 | แม็กซ์ระยะตัดจากด้านล่างแกน X | 1500mm |
| 10 | แหล่งพลาสม่า |
Hypertherm Powermax 45 สูงสุดที่เหมาะสมความหนา:6mm (ผลิตในอเมริกา) |
| 11 | ความหนาสูงสุดสำหรับการทำรูและการตัดที่มีคุณภาพ |
ขึ้นอยู่กับแหล่งที่มาของพลาสม่า มาตรฐานสูงสุดและออปชั่น |
| 12 | ความเร็วสูงสุดในการตัด |
ขึ้นอยู่กับแหล่งที่มาของพลาสม่า (สำหรับประตูไฟฟ้าเสาไฟธรรมดาหนึ่งบาน เวลาในการตัดประมาณ 30 ~ 40 วินาที) |
| 13 | ระบบซีเอ็นซี | ศรีต้าเฟิง(SF-2100S) |
| 14 | ซอฟต์แวร์ทำรัง | SmartNest |
| 15 | ไฟฉายตัดพลาสม่าซีเอ็นซี | 1 ชุด |
| 16 | ตัวควบคุมความสูงของแรงดันอาร์ค | หนัก HP105 |
| 17 | ความสูง DEVICE | อุปกรณ์เคลื่อนย้ายความสูงของไฟฉายพลาสม่า 1 ชุด |
| 18 | ความเร็วในการผลิตหนึ่งขั้ว |
10~15 นาที รวมถึงการขนถ่าย ตามขนาดของเสา |
