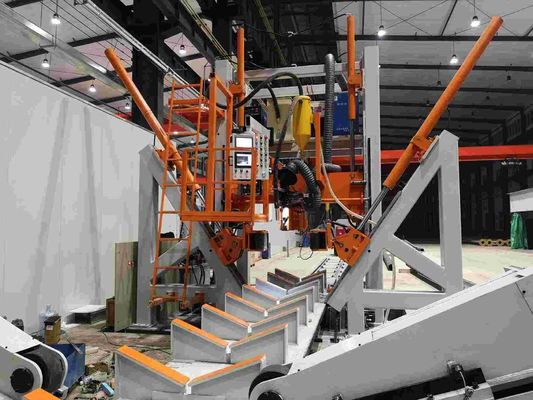

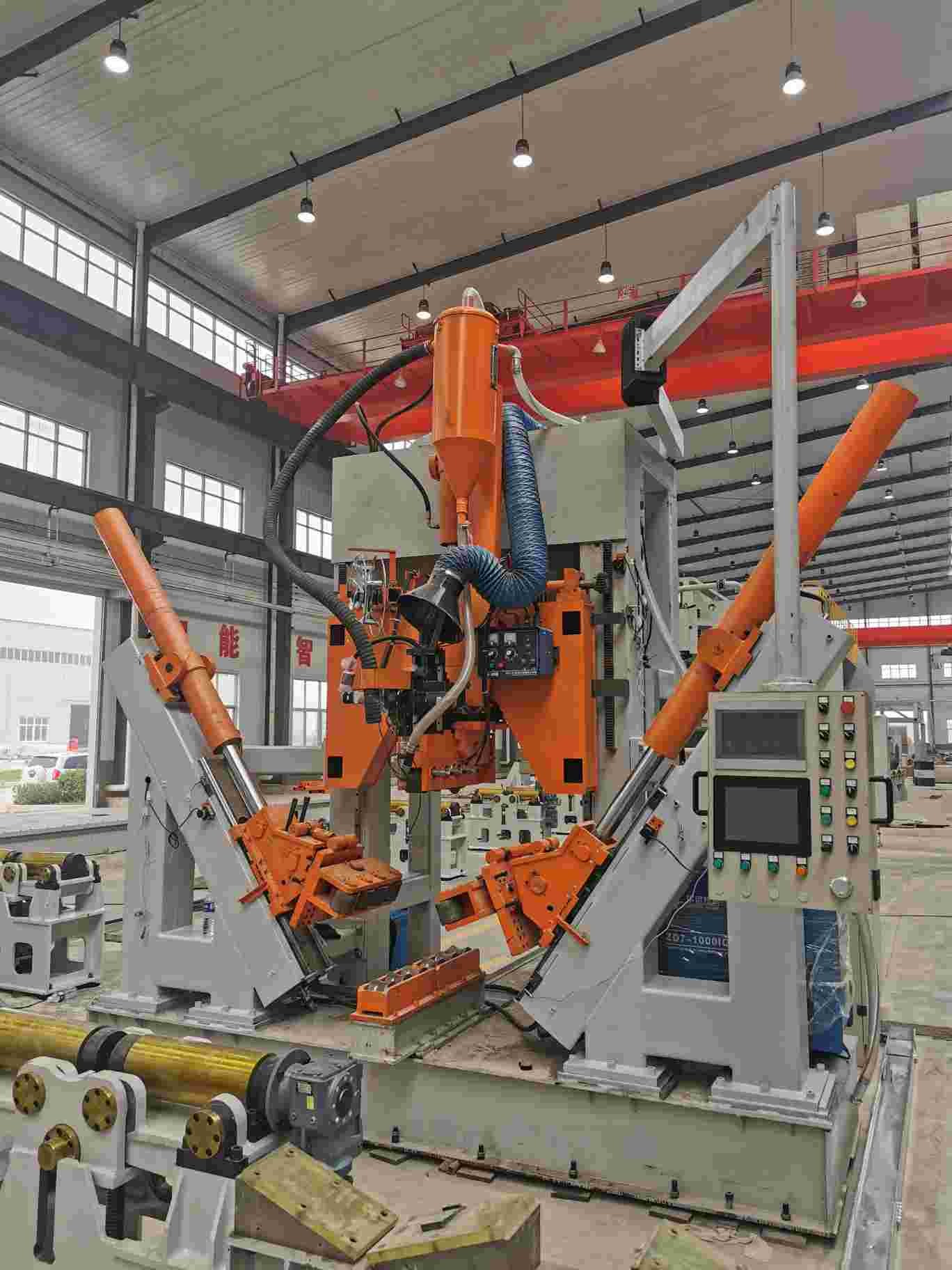

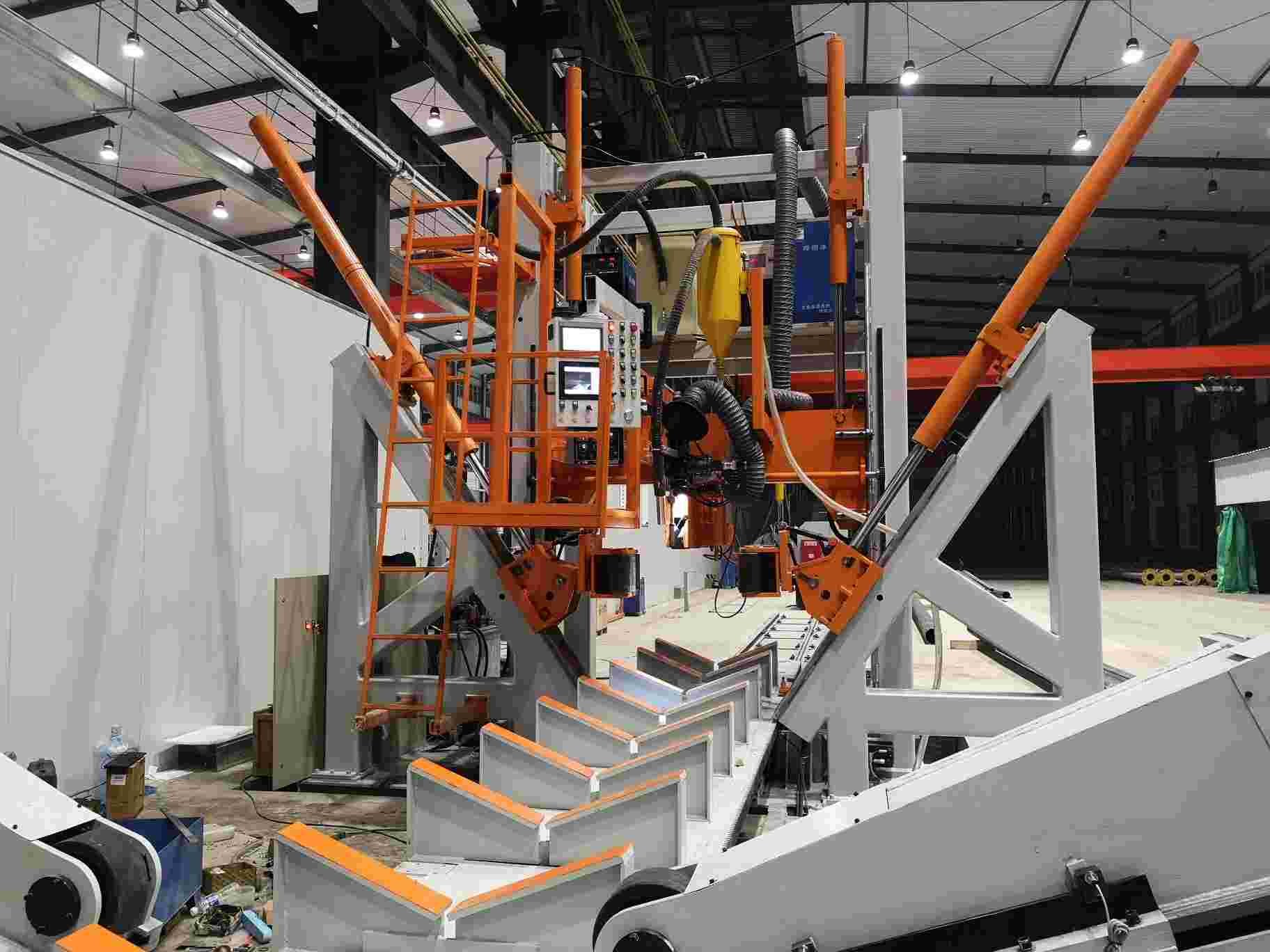

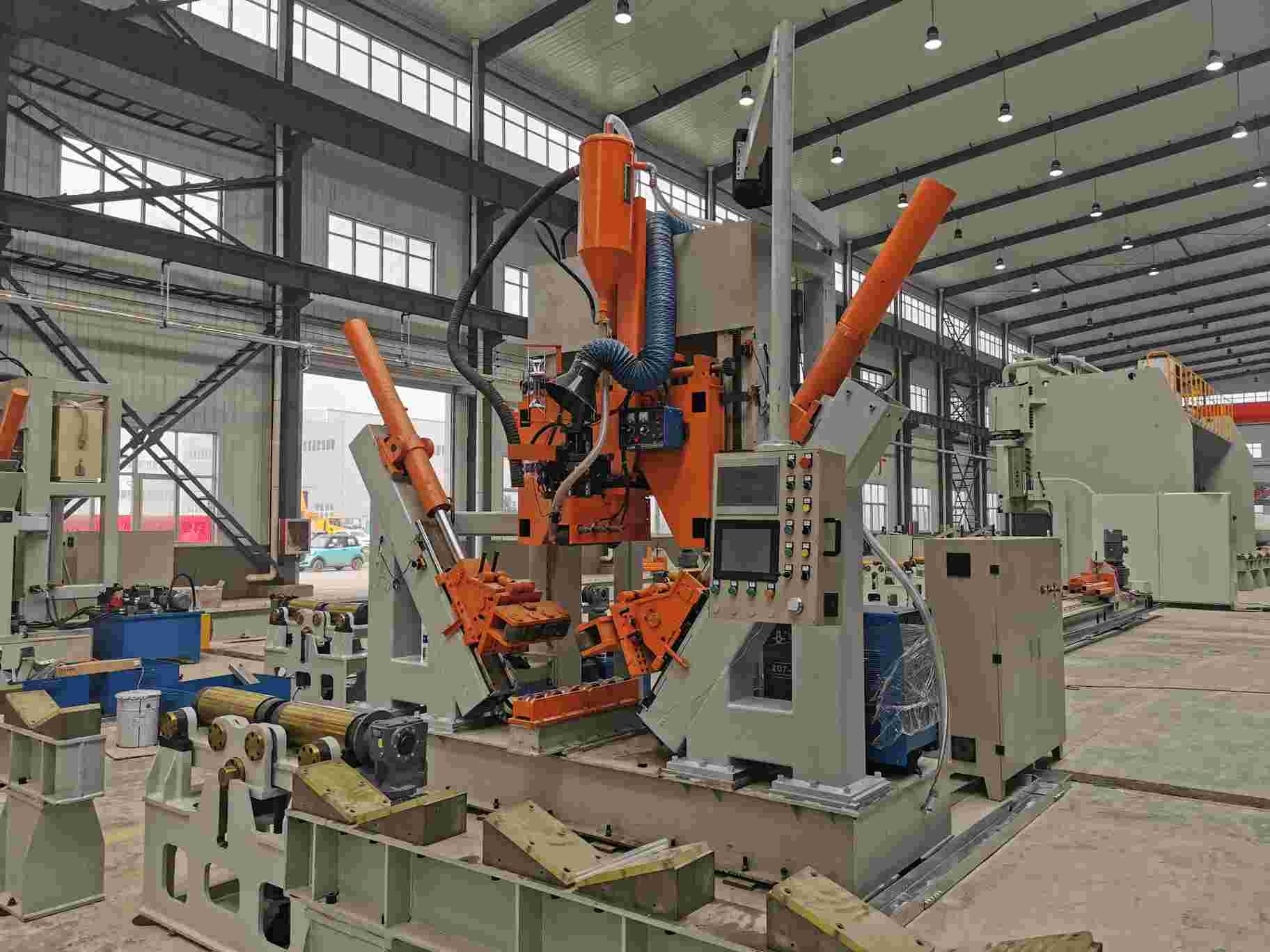

เครื่องปั่น CNC 5G Pole Shut HM800/14000 ความยาว 14m การออกแบบหลายเหลี่ยม

CNC POLE SHUT- เครื่องเชื่อม

รุ่น: HM800/14000

ประเภทลูกกลิ้ง

ออกแบบมาเป็นพิเศษสำหรับเสาโมโนโพล เสาสูง เสาสื่อสาร 5G และเสาไฟถนนทั่วไป

ช่วงเส้นผ่านศูนย์กลาง:200~800mm, ความหนา:4~12mm, ความยาว:14000mm

ช่วงเส้นผ่านศูนย์กลางของตัวเลือก:60~800mm, ความหนา:3~12mm, ความยาว:14000mm

เครื่องเชื่อมอาร์กเดี่ยวแบบอาร์คเดี่ยวแบบมาตรฐาน

ขอบเขตการใช้งาน: เหมาะสำหรับเสาขนาดกลางขนาดใหญ่ยาวปิดอัตโนมัติตามยาวเช่นเสา 5G, โมโนโพล, เสาสูงและเสาไฟถนนปกติ

เครื่องนี้มักเหมาะสำหรับการเชื่อมเสารูปหลายเหลี่ยมและเสาทรงกรวยขนาดกลาง โดยเฉพาะอย่างยิ่งเหมาะสำหรับเสาที่มีตะเข็บเพียงเส้นเดียวเป็นแนวเชื่อมอัตโนมัติรถเข็นมีมอเตอร์ปรับความเร็ว ซึ่งสามารถดึงเสาให้เคลื่อนที่ได้กระบอกไฮดรอลิกทำให้ล้อแรงดันกระชับเสาและเชื่อมพร้อมกัน

คุณสมบัติที่เป็นกรรมสิทธิ์:

1.CNC การปรับอัตโนมัติ, ระบบ CNC, การเปลี่ยนเส้นผ่านศูนย์กลางของเสา, ปรับความดันโดยอัตโนมัติ, ปรับตำแหน่งตีนผีโดยอัตโนมัติ, จับคู่ความเร็วและตำแหน่งป้อนโดยอัตโนมัติ, ให้ตะเข็บเชื่อมอยู่ในสถานะปิดเสมอเพื่อให้แน่ใจว่าราบรื่น การเชื่อม

2. กระบวนการก่อนหน้านี้ หลังจากเชื่อมแล้ว ไม่มีการบิดของเสาเชื่อม และไม่จำเป็นต้องให้บุคลากรสอดรู้สอดเห็นและบิดก้านที่ด้านหลังของเครื่องเพื่อให้รอยเชื่อมอยู่ตรงกลาง

3. ขั้วขับถูกควบคุมโดยการแปลงความถี่พร้อมฟังก์ชั่นหยุดเบรกไฟฟ้าเพื่อให้มั่นใจถึงความเสถียรของการเชื่อมหัวและหาง ระบบนี้สามารถเชื่อมเสาจากปลายเล็กไปด้านล่างสุดเต็มพื้นที่และแทบไม่เหลือความยาวจากการเชื่อมวิธีนี้จะลดการทำงานด้วยตนเองของกระบวนการถัดไป

4.จำนวนลูกกลิ้งหนีบคือ 3 ชุด ข้อดีคือลดแรงกดของลูกกลิ้งไปที่พื้นผิวเสา และลดรอยขีดข่วนบนพื้นผิวเหมาะสำหรับการผลิตเสาแปดเหลี่ยม เสาเหลี่ยม และเสาทรงกรวยมันสามารถมีเส้นผ่านศูนย์กลางเท่ากันหรือทรงกรวย

5. รถเข็นแบบผลักพร้อมฟังก์ชั่นย้อนกลับอย่างรวดเร็วด้วยมอเตอร์ ไม่จำเป็นต้องให้ผู้ปฏิบัติงานดันกลับด้วยตนเอง และลดความเข้มแรงงานของผู้ปฏิบัติงาน

6. รถเข็นผลักด้านหลังพร้อมอุปกรณ์จับยึดแบบนิวเมติก ทำได้ง่ายและรวดเร็วเมื่อเทียบกับการหนีบด้วยมือ

7.ฟังก์ชั่นการเชื่อมอาร์กจมอยู่ใต้น้ำ

8. ด้านขนถ่ายเป็นแบบลูกกลิ้งซึ่งสะดวกสำหรับการขนถ่ายและเอื้อต่อการตระหนักถึงระบบอัตโนมัติของวัสดุต้นน้ำและปลายน้ำการขนถ่ายสามารถอยู่ด้านเดียวกันเพื่อให้ผู้ปฏิบัติงานหลีกเลี่ยงการเคลื่อนไหวทางไกลผู้ปฏิบัติงานจำเป็นต้องทำงานในตำแหน่งของเครื่องโฮสต์เท่านั้น ซึ่งช่วยลดความเข้มของแรงงานได้อย่างมาก

9. ด้วยอุปกรณ์นำทางด้านหลังเสาสามารถปรับได้แบบปรับได้ในทางปฏิบัติ ตำแหน่งของรอยเชื่อมนั้นแทบจะไม่มีการปรับ ซึ่งลดความเข้มแรงงานของผู้ปฏิบัติงาน

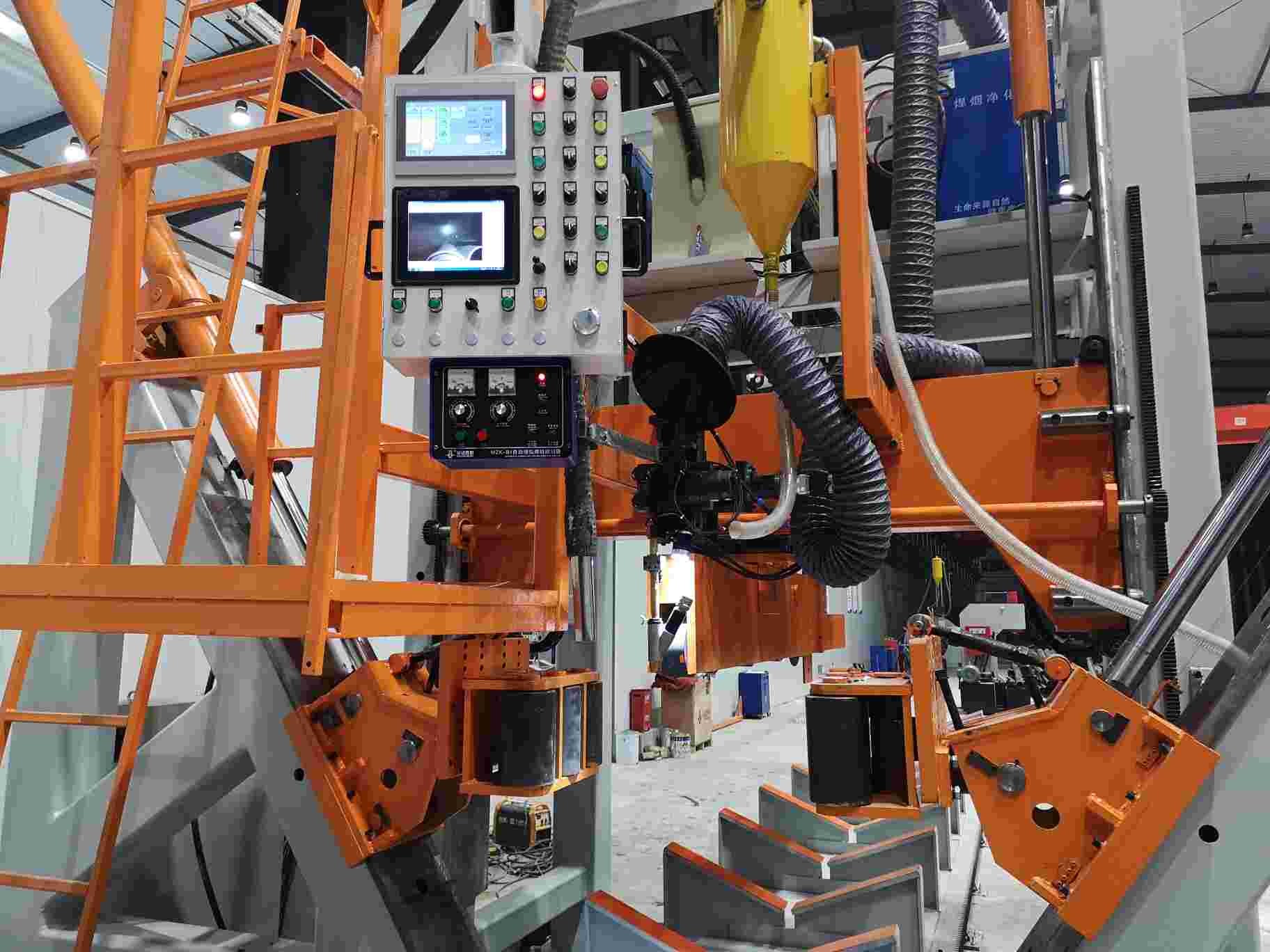

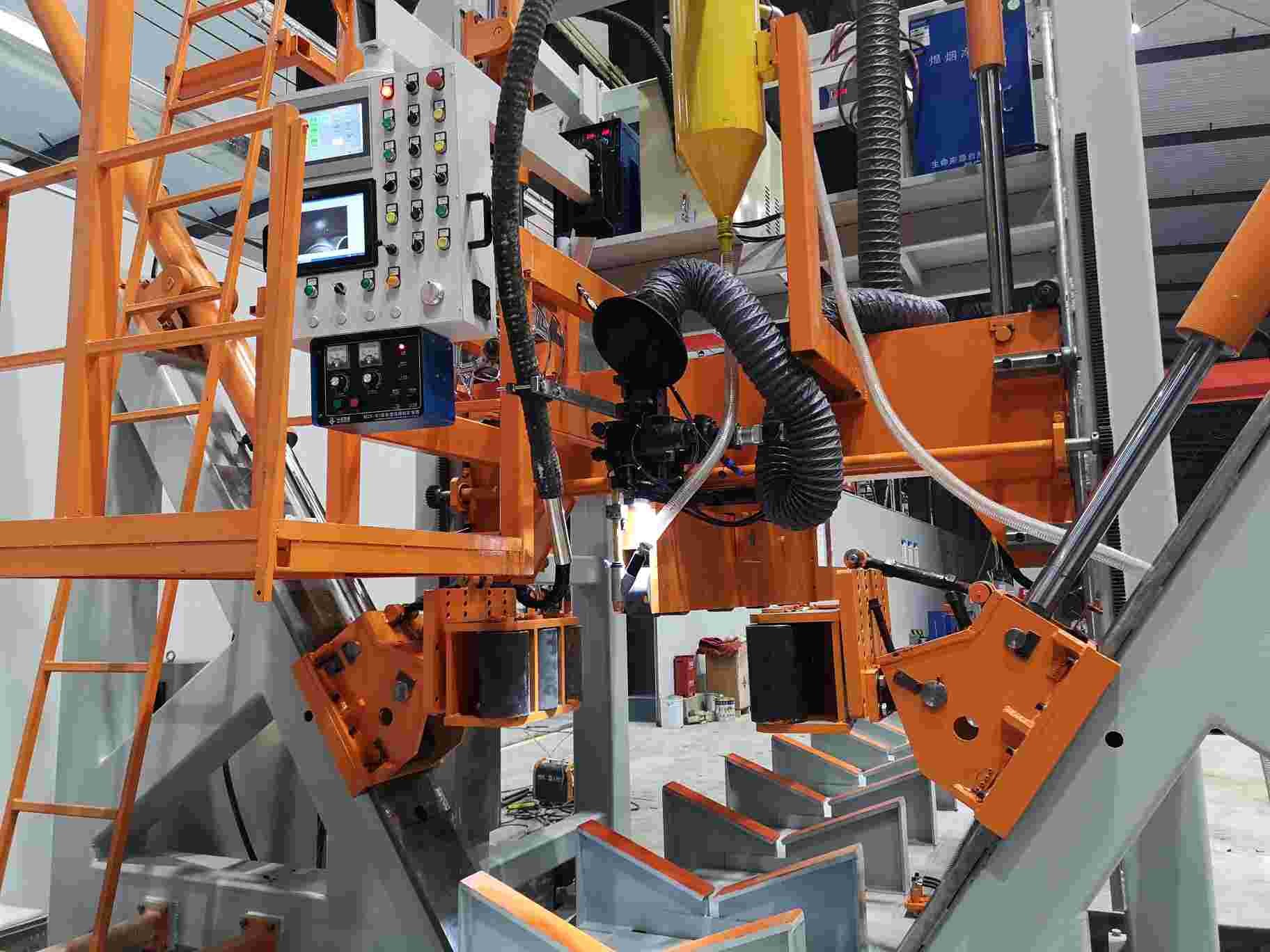

10. ผ่านกล้องที่ติดตั้งบนหัวเครื่อง รอยเชื่อมจะปรากฏบนหน้าจอของแผงควบคุมหลัก ทำให้การติดตามรอยเชื่อมทำได้ง่ายและสะดวก และลดความเข้มแรงงานของผู้ปฏิบัติงานในการตรวจสอบรอยเชื่อม

11. แรงดันน้ำมันและระบบ CNC ที่พัฒนาขึ้นเองทำให้เสาเชื่อมกลมและการเปลี่ยนรูปเล็ก

12.Operator: 1 คน

13.ขนถ่ายชั้นวางลูกกลิ้ง 5 ชุด (เหมาะสำหรับเสา 12,14 เมตร)

14. ตามรูปแบบของการประชุมเชิงปฏิบัติการของผู้ซื้อสามารถจัดเตรียมเครื่องจักรที่มีทิศทางการทำงานต่างกันได้

15.สำหรับความต้องการพิเศษของลูกค้า เครื่องจักรสามารถออกแบบและผลิตเป็นพิเศษเพื่อตอบสนองเสาต่างๆ ทั่วโลก

16. ตัวเลือก: ระบบบล็อกทองแดงระบายความร้อน (อุปกรณ์นี้อยู่ภายในเสาไฟเพื่อเพิ่มอัตราการเจาะของการเชื่อม) พร้อมชุดบล็อกทองแดง 2 ชุดสำหรับเสาทรงกรวยและแปดเหลี่ยม

17.ตัวเลือก: ลูกกลิ้งหนีบเหมาะสำหรับเสาไฟถนนปกติ ช่วงเส้นผ่านศูนย์กลางกว้างขึ้น: 60 ~ 800 มม.

เครื่องประกอบด้วยส่วนต่าง ๆ ดังต่อไปนี้:

1. โต๊ะยาวสำหรับเคลื่อนย้ายรถเข็น
2. โครงสำหรับตั้งสิ่งของหลัก
3. ระบบขับเคลื่อนรถเข็น
4. ชั้นวางลูกกลิ้งขนถ่าย 5 ชุด (เหมาะสำหรับเสา 12,14m)
5. รวมทั้งลูกกลิ้งหนีบเหมาะสำหรับเสาขนาดกลาง)
6. ระบบเชื่อมอาร์กจมอยู่ใต้น้ำพร้อมระบบป้อนลวด
7. ระบบการกู้คืนฟลักซ์
8. ระบบไฮดรอลิก
9. ระบบควบคุม
10. ลูกกลิ้งหนีบตามความต้องการของลูกค้า

มี 1 ชุด เหมาะสำหรับเสาสูงโมโนโพล , แม่พิมพ์เสา 5G

อุปกรณ์เสริม: 1 ชุดเหมาะสำหรับเสาไฟถนนทั่วไป เส้นผ่านศูนย์กลางขั้นต่ำ 60 มม. (เสากลมและเสารูปกรวย)

อุปกรณ์เสริม: 1 ชุดเหมาะสำหรับเสาไฟถนนทั่วไป เส้นผ่านศูนย์กลางขั้นต่ำ 60 มม. (เสาแปดเหลี่ยม)

อุปกรณ์เสริม: ชุดอุปกรณ์หนีบด้านหลังเหมาะสำหรับเสาไฟถนนทั่วไป(รวมเครื่องมือขนาดเล็ก เหมาะสำหรับเสาที่มีความยาวสั้นมาก เช่น แขนยาว 1~2 เมตร)

11. ตัวเลือก: ระบบบล็อกทองแดงระบายความร้อน (อุปกรณ์นี้อยู่ภายในเสาไฟเพื่อเพิ่มอัตราการเจาะของการเชื่อม) พร้อมชุดบล็อกทองแดง 2 ชุดสำหรับเสาทรงกรวยและแปดเหลี่ยม
