Cut To Length Line สำหรับเสาไฟ

    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
  • Cut To Length Line  for light pole

    รายละเอียดสินค้า:

    สถานที่กำเนิด: อู่, จีน
    ชื่อแบรนด์: CMC
    หมายเลขรุ่น: CTLA8X800

    การชำระเงิน:

    จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
    ราคา: according to the machine requirement
    รายละเอียดการบรรจุ: เหมาะสำหรับการขนส่งสินค้าคอนเทนเนอร์
    เวลาการส่งมอบ: ตาม requirment ของเครื่อง
    เงื่อนไขการชำระเงิน: อดีตทำงาน / FOB เซี่ยงไฮ้ / CIF
    สามารถในการผลิต: ความต้องการตาม
    บริการหลังการขาย: เราจะส่งวิศวกรการประชุมเชิงปฏิบัติการของลูกค้าเพื่อติดตั้งทดสอบและให้การฝึกอบรม
    ติดต่อ
    รายละเอียดสินค้า
    แสงสูง:

    steel coil slitting machine

    ,

    metal slitting machine

    ตัดความยาว ของเสาไฟ แบบ: CTLA 8x18 00

    (แบบอัตโนมัติเต็มรูปแบบ, 4 level leveling)

    ลักษณะกรรมสิทธิ์:

    ชนิด utomati c อย่างเต็มที่ , ถ้ามีความกว้างที่เหมาะสมสำหรับเสา, ความยาว CNC ควบคุม, การ เรียว ด้วยระบบอัตโนมัติ, การ โหลดแผ่น Taper และการซ้อนระบบอัตโนมัติ

    ด้วยชุดใบมีดตัดชนิดมีคมสองใบมีดสองชุดและชุดตัดแบบเรียว

    (ไม่มี ote: ระบบซ้อนอัตโนมัติสำหรับแผ่นน้อยกว่า 6 มม., แผ่นเสาไฟ )

    การประยุกต์ใช้:

    มันเป็นวัสดุเสาแสง uncoiling, ปรับระดับ, การตัด, การขูดขอบขูดและกระบวนการตัดเรียวเพื่อให้ได้ความกว้างขนาดเล็กด้านหนึ่งด้านหนึ่งแผ่นเหล็กขนาดใหญ่ความกว้างด้านหนึ่ง

    พารามิเตอร์ทางเทคนิคและอุปกรณ์ประกอบ

    พารามิเตอร์ทางเทคนิค

    • ความหนาของวัสดุ : 3 มม. - 8 มม. สำหรับ Q235A (Q345 = 6 มม.) เหล็กแผ่นรีดร้อนชนิดอ่อน (ST52 = 6mm)
    • ความกว้างของวัสดุ : 800- 1 8 0 0 มม
    • น้ำหนักเหล็กม้วน : สูงสุด 30 ตัน
    • เส้นผ่านศูนย์กลางด้านในของขดลวดเหล็ก : mm50 8 mm-Φ7 6 0mm
    • ความเร็วในการปรับระดับ : 5-15 m / นาที
    • จำนวนลูกกลิ้งปรับระดับ: 1 3
    • เส้นผ่านศูนย์กลางลูกกลิ้งปรับระดับ: 1 44 มม
    • ระยะลูกกลิ้งแบบหมุน: 1 5 0 มม
    • วัสดุลูกกลิ้งปรับระดับ: GCr15
    • ความแข็งของลูกกลิ้งปรับระดับ: HRC55 -58
    • Supporing อุปกรณ์ลูกกลิ้ง: 3 หน่วย
    • รองรับเส้นผ่านศูนย์กลางลูกกลิ้ง: 15 0 มม
    • ช่วงความยาวสำหรับสเกล : 2000 12 000 มม. ตาม ความต้องการ
    • ความอดทนของความยาวตัด : ± 15 มม. (ฐานบนแผ่นความยาว 8m)
    • กำลังมอเตอร์ปรับระดับหลัก: 4 5 kw, 960RPM
    • เครื่องตัดความจุ: 8 mmx2 5 00mm
    • เครื่องตัดมุมการหมุน: สูงสุด 1.5 องศา
    • ขอบ คู่ และเรียว ความเร็วตัด    1 5 m / นาที
    • กำลังของ มอเตอร์ หลัก สำหรับการ ตัด 1 1 kw
    • ความเร็วในการเคลื่อนที่ดอลลี่: 15 เมตร / นาที สามารถปรับได้
    • S ใบมีด litting วัสดุ: H13k
    • ผ่า เส้นผ่าศูนย์กลาง b lade : 31 0 มม
    • เรียวขนาดเส้นผ่าศูนย์กลาง : 31 0 มม
    • แม็กซ์ ความกว้างด้านในของชุดตัดแบบคู่ : 1800 มม
    • แม็กซ์ ความกว้างด้านในของหน่วยตัดเรียว : 2400 มม
    • พื้นที่กว้างสำหรับเครื่อง : ประมาณ 7000 มม

    รายละเอียดของอุปกรณ์

    1. เหล็กคอยล์โหลดรถดอลลี่

    ขึ้นและลง: ไฮดรอลิก

    การเคลื่อนที่ในแนวนอน: ใช้เครื่องยนต์

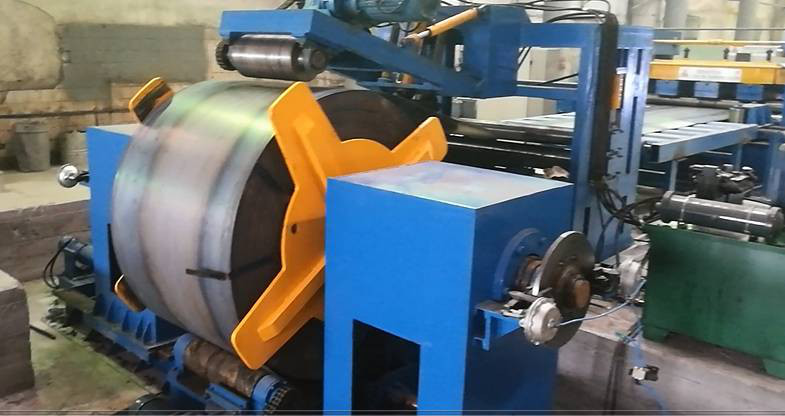

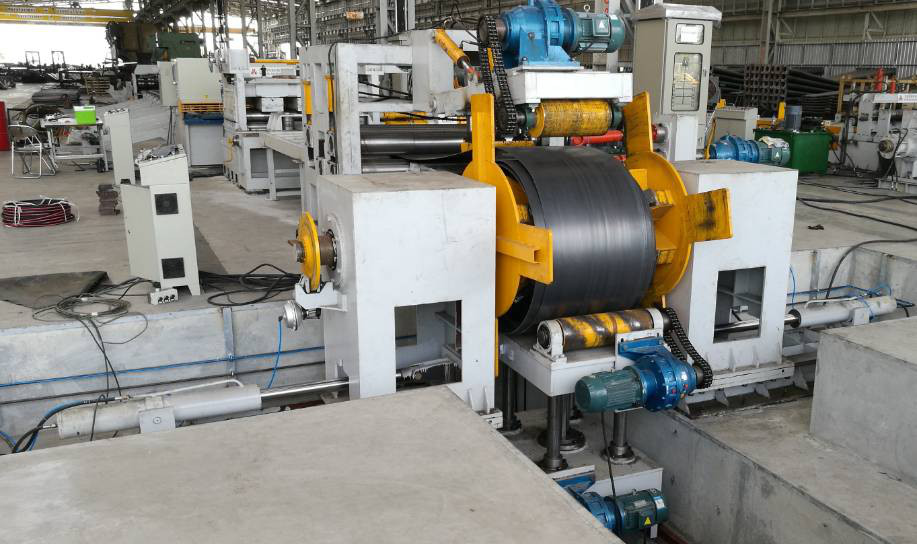

    2. ไฮดรอลิคู่หัวร่มประเภท decoiler :

    รวมไปถึง : หน่วยซ้ายและขวา,

    พร้อมเบรกซึ่งให้แรงหมุนของเพลา

    เปิดและปิด: ไฮดรอลิก

    3. ไฮดรอลิกดและแนะนำอุปกรณ์หัวพลั่วไฮดรอลิกหยิก อุปกรณ์ไอเอ็นจี

    มันประกอบด้วยกรอบ, อุปกรณ์กดและไฮดรอลิก, อุปกรณ์หัวพลั่วไฮดรอลิก, ลูกกลิ้ง หยิก ไอเอ็นจีและระบบขับมอเตอร์ ฯลฯ

    • ไฮดรอลิกดและอุปกรณ์แนะนำ:

    นี้ประกอบด้วยแขนกดและไฮดรอลิก, การกดและการชี้นำล้อ, กล่องเกียร์, มอเตอร์, ฯลฯ

    • อุปกรณ์หัวพลั่วไฮดรอลิก:

    นี้ประกอบด้วยอุปกรณ์หดจานพลั่วไฮดรอลิจาน expending อุปกรณ์ไฮโดรลิค ฯลฯ

    • อุปกรณ์ไฮดรอลิกหยิก

    มันประกอบด้วยสไลด์ลูกกลิ้ง 2 หยิกอุปกรณ์ไฮดรอลิกหยิกกรอบ ฯลฯ

    • ส่วนพลังงานของอุปกรณ์ไฮดรอลิกหยิก

    ประกอบด้วยมอเตอร์ AC, กล่องเกียร์, กลุ่มแกนหมุนและตัวเชื่อมต่อ, ขาตั้งแบริ่ง, ข้อต่ออเนกประสงค์หนึ่งอัน, ฯลฯ

    4 . โต๊ะทำงานวิธีการกลิ้งกลาง

    5 . อุปกรณ์นำทาง

    มันประกอบด้วยกรอบกิลด์แผ่นระนาบที่เคลื่อนย้ายได้อุปกรณ์ปรับแนวนำทางล้อแบบลีนแนวตั้ง

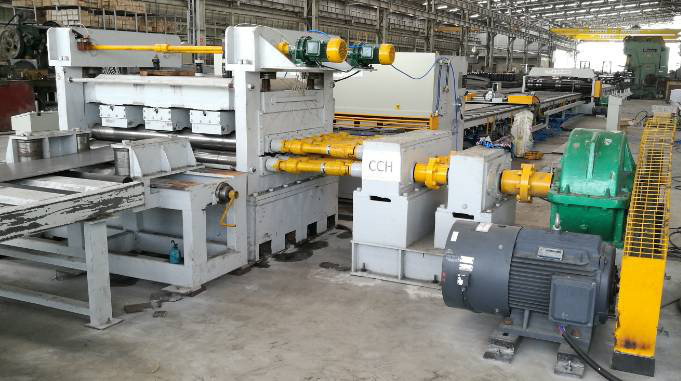

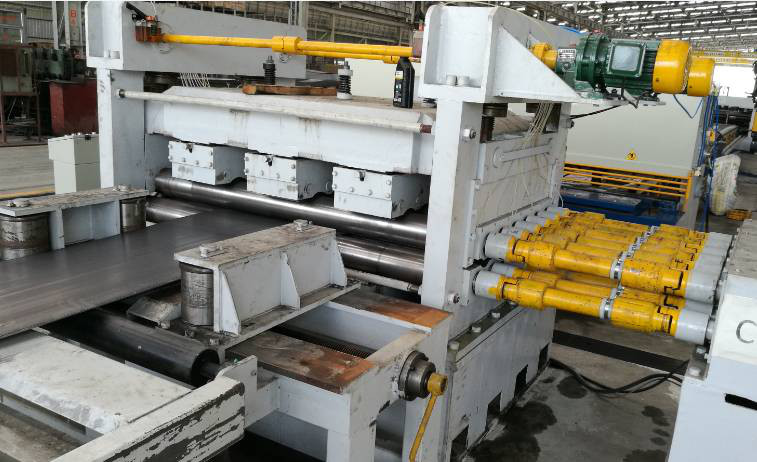

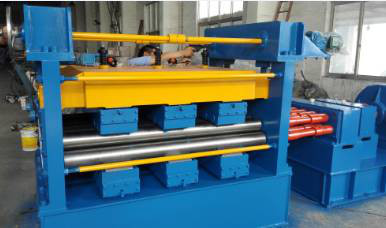

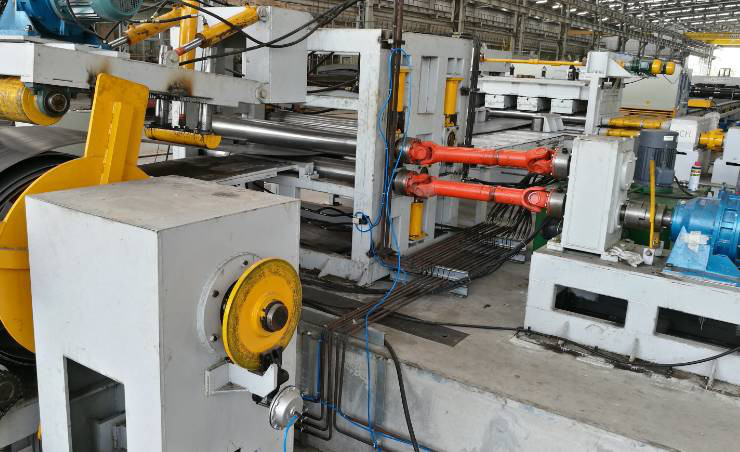

    6. หน่วยปรับระดับ : ( สี่ ประเภทวาง)

    นี่คืออุปกรณ์หลักของสายนี้ซึ่งแบ่งออกเป็นส่วนพลังงานและส่วนโฮสต์

    ส่วนพลังงานประกอบด้วยขาตั้งไฟ, decelerator, มอเตอร์ปรับความเร็ว A C, ตู้ไฟฟ้า A C ( ตัวขับมอเตอร์ความถี่ AC ), ข้อต่อ, กล่องจ่ายไฟ, ล้อสาย, สายคล้อง, ข้อต่ออเนกประสงค์และเบรค YWZ เป็นต้น

    ส่วนโฮสต์ประกอบด้วยขาตั้งด้านล่าง, กรอบ, ภายใต้แท่นวางเพลา, เพลาเลื่อนแบบเลื่อน, ลูกกลิ้งปรับระดับ, กรอบรองรับส่วนบน, ขาตั้งล้อรองรับขึ้นและลง, ล้อรองรับ, ล้อยกไฟฟ้าและอุปกรณ์กด มอเตอร์ปั๊มหล่อลื่นด้วยตนเอง

    ลักษณะของเครื่องนี้:

    มันนำมาใช้กรณีการกระจายพลังงาน, ลูกกลิ้งปรับระดับแต่ละตัวเชื่อมต่อกับครอสยูนิเวอร์ซัสครอสซิ่ง, ล้อปรับระดับขึ้น - ลง - ลงทั้งที่ใช้งาน, ความเร็วเชิงเส้นสอดคล้องกัน, ดังนั้นความเสียดทานระหว่างพื้นผิวลูกกลิ้งและจานลดลง

    แบริ่งลูกกลิ้งมีสองชุดที่ด้านข้างของเพลาปรับระดับทั้งสองชุดมีชุดแบริ่งแบบผลักระนาบหนึ่งชุดเพื่อลดแรงเสียดทานและป้องกันไม่ให้แกนเกิดการเสียดสีซึ่งอาจทำให้เกิดประสิทธิภาพ

    มีการติดตั้งล้อรองรับสองกลุ่มบนเครื่องซึ่งสามารถปรับขึ้น - ลงด้านหน้าและด้านหลังได้ ใช้เพื่อรองรับลูกกลิ้งหลักและเพิ่มความแข็งของลูกกลิ้งและประสิทธิภาพการปรับระดับอย่างรวดเร็ว แบริ่งบนล้อรองรับถูกปิดผนึกซึ่งสามารถป้องกันออกไซด์ตะกรันเข้าสู่แบริ่ง

    เครื่องถูกนำมาใช้เกียร์หนอนและแกนหนอน, แรงบิดขนาดใหญ่ในการปรับสองขั้ว decelerating และกด, พลังการกดหนัก, มันสามารถปรับเป็นรายบุคคลและพร้อมกันเพื่อยกและกดลง, และตั้งค่าการปรับด้วยตนเองขนาดเล็ก.

    ลูกกลิ้งปรับระดับคือดับความถี่กลางเหนี่ยวนำระดับที่ลึกกว่าซึ่งสามารถหลีกเลี่ยงการเผาไหม้แบริ่งเมื่อขาดน้ำมันและอายุการใช้งานของเครื่องยาวนานขึ้น

    เครื่องโฮสต์ระดับจะนำมาใช้อุปทานน้ำมันส่วนกลางซึ่งสามารถทำงานได้ง่าย ส่วนประกอบสำคัญกำลังสั่นสะเทือนด้วยเครื่องสั่นขั้นสูงในบ้านเกิดเมืองนอนซึ่งสามารถทำลายความเครียดและลดแรงดัด มอเตอร์เป็นมอเตอร์ที่สามารถปรับความเร็วกระแสตรงได้พร้อมกับจานหลักของ Eurotherm ซึ่งสามารถลดเวลาในการยกและเบรก (สองในสามของเบรกสั้นกว่าเวลาทั่วไป) และประสิทธิภาพการปรับระดับอย่างรวดเร็ว

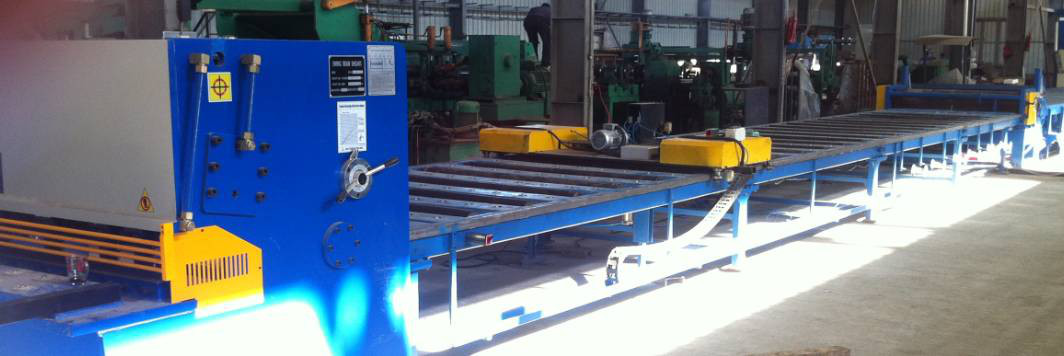

    7 . หมุนประเภท เครื่องตัด :

    รวมไปถึง : เฉือนคานแกว่งไฮดรอลิก Q12Y-6 * 2000

    แรงเฉือนสามารถหมุนได้ 3 องศาเพื่อให้เหมาะกับ การตัด แผ่นเสาไฟ

    หลังจากการตัดแผ่นจะเป็น สี่เหลี่ยมด้านขนานวิธีนี้จะช่วยลดการสูญเสียวัสดุและเป็นเรื่องง่ายสำหรับกระบวนการถัดไปของการทำเสาไฟ

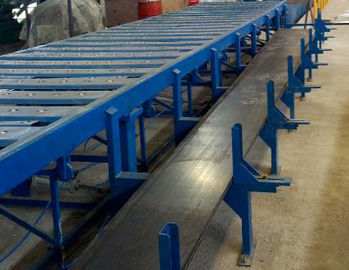

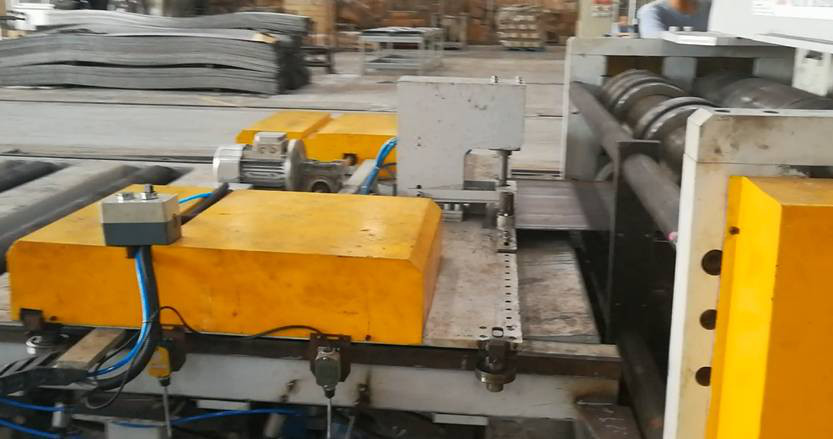

    8. P ole ความยาวรองรับตาราง + ดอลลี่พร้อมอุปกรณ์อัตโนมัติ:

    มีดอลลี่ที่ด้านหน้าของชุดมีด สองคม ใช้สำหรับควบคุมการ ตัดขนาดแผ่นตรงและสี่เหลี่ยมผืนผ้า โดยเปลี่ยนตำแหน่งของจุกบนดอลลี่เพื่อควบคุม ขนาดแผ่นสี่เหลี่ยมผืนผ้า

    ดอลลี่ที่มีการขับขี่แบบใช้มอเตอร์สามารถเคลื่อนไปยังตำแหน่งที่ถูกต้องบนโต๊ะตามความยาวของแผ่นเสา

    ลูกกลิ้งแบบ ตาราง พร้อมการขับขี่แบบใช้มอเตอร์เมื่อลูกกลิ้งถูกดำดิ่งโดยมอเตอร์แผ่นสามารถเคลื่อนที่ไปยังชุดตัด และไม่จำเป็นต้องดันแผ่นด้วยตนเอง เป็นลูกกลิ้งที่มีคลัตช์ลมมากมันสามารถขับเคลื่อนด้วยระบบมอเตอร์และโซ่ นอกจากนี้ยังสามารถเคลื่อนย้ายแผ่น ด้วยตนเอง เพื่อปรับจาน

    ทั้งบนดอลลี่และใน หน่วยการตัดขอบ เทียวไปๆมาๆ มีอุปกรณ์นิวเมติกสำหรับแผ่นดันเพื่อหยุดเพื่อให้ได้ขนาดที่ถูกต้องของแผ่นสี่เหลี่ยม

    9. อุปกรณ์จานเพิ่มขึ้น

    อุปกรณ์ของเขามีสองกระบอกสูบนิวเมติกและสามารถเคลื่อนย้ายไปยังตำแหน่งอื่นตามความยาวแผ่น

    เมื่อ ไก่จานถึงด้านหน้าของหน่วยตัดแผ่นจะหยุดอุปกรณ์นี้จะเพิ่มขึ้น แผ่น เพื่อให้ดอลลี่สามารถยึดและย้ายแผ่น

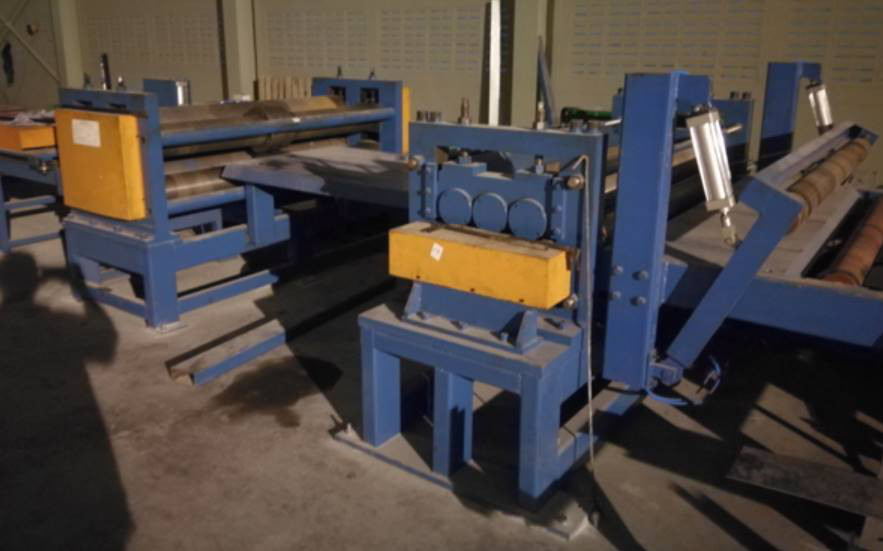

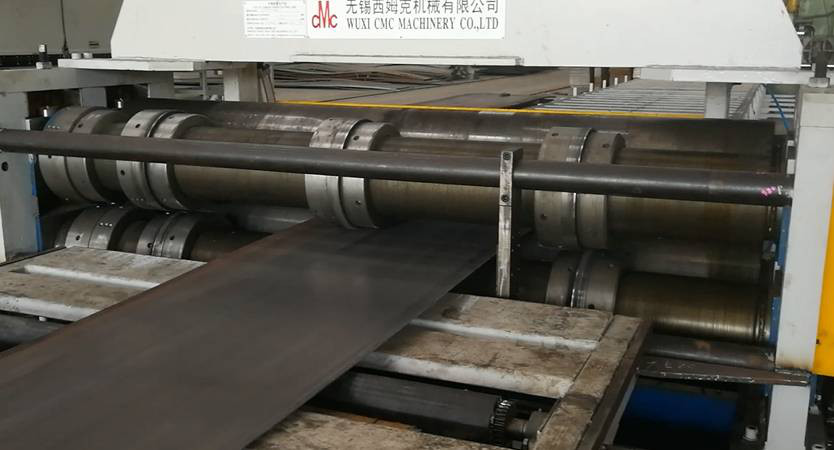

    • หน่วยตัดขอบคู่

    เครื่องตัด ขอบ คู่ นั้นใช้หลักการตัดแบบหมุนเพื่อตัดเหล็กแผ่น

    มันมีไว้สำหรับตัดขอบขูดของแผ่นเหล็กรีดร้อนเพื่อให้ได้ความกว้างที่แน่นอนสำหรับเสาไฟ

    รวมไปถึง: ลูกกลิ้งบีบคู่สองคู่, มอเตอร์, กล่องเกียร์, ใบมีดสี่ใบ

    ลูกกลิ้งสกรูสองตัวขึ้นและลงพร้อมใบมีดตัด 2 คู่

    ลูกกลิ้งชนิดสกรูเป็นเรื่องง่ายสำหรับการปรับใบมีดตัดไปยังตำแหน่งใด ๆ สำหรับการตัดแผ่นขนาดใด ๆ

    11 สนับสนุนความยาวของตาราง + ตุ๊กตาโดยใช้อุปกรณ์ระบบอัตโนมัติ:

    มีดอลลี่ที่ด้านหน้าของชุดตัด ใช้สำหรับควบคุมระดับการตัดเรียว โดยเปลี่ยนตำแหน่งของจุกบนดอลลี่เพื่อควบคุมอัตราการตัดเรียว

    ดอลลี่ที่มีการขับขี่แบบใช้มอเตอร์สามารถเคลื่อนไปยังตำแหน่งที่ถูกต้องบนโต๊ะตามความยาวของแผ่นเสา และยึดจานเพื่อรับทิศทางการเคลื่อนที่ของแผ่นที่ถูกต้อง

    ลูกกลิ้งแบบ ตาราง พร้อมการขับขี่แบบใช้มอเตอร์เมื่อลูกกลิ้งถูกดำดิ่งโดยมอเตอร์แผ่นสามารถเคลื่อนที่ไปยังชุดตัด และไม่จำเป็นต้องดันแผ่นด้วยตนเอง เป็นลูกกลิ้งที่มีคลัตช์ลมมากมันสามารถขับเคลื่อนด้วยระบบมอเตอร์และโซ่ นอกจากนี้ยังสามารถเคลื่อนย้ายแผ่น ด้วยตนเอง เพื่อปรับจาน

    ทั้งบนดอลลี่และในหน่วยเทียวเทียวเทียวมา เรียวมีอุปกรณ์นิวเมติกสำหรับแผ่นดันเพื่อหยุดเพื่อให้ได้มุมตัดเทเปอร์ที่ถูกต้อง

    12. อุปกรณ์จานเพิ่มขึ้น

    อุปกรณ์ของเขามีสองกระบอกสูบนิวเมติกและสามารถเคลื่อนย้ายไปยังตำแหน่งอื่นตามความยาวแผ่น

    เมื่อ ไก่จานถึงด้านหน้าของหน่วยตัดแผ่นจะหยุดอุปกรณ์นี้จะเพิ่มขึ้น แผ่น เพื่อให้ดอลลี่สามารถยึดและย้ายแผ่น

    13 . หน่วยการตัดเรียว

    เครื่องตัดเรียวเป็นฐานบนหลักการตัดกลิ้งเพื่อตัดแผ่นเหล็ก รับแผ่นสี่เหลี่ยมคางหมูที่มีอัตราเรียวบาง

    รวมไปถึง: สองคู่ที่จับลูกกลิ้ง, มอเตอร์, กล่องเกียร์, ลูกกลิ้งที่จับขึ้นและลงล่าง, สองใบมีด,

    ขึ้นและลงลูกกลิ้งประเภทสกรูสองตัวที่มีใบมีดตัดหนึ่งคู่

    ลูกกลิ้งชนิดสกรูเป็นเรื่องง่ายสำหรับการปรับใบมีดตัดไปยังตำแหน่งใด ๆ สำหรับการตัดแผ่นขนาดใด ๆ

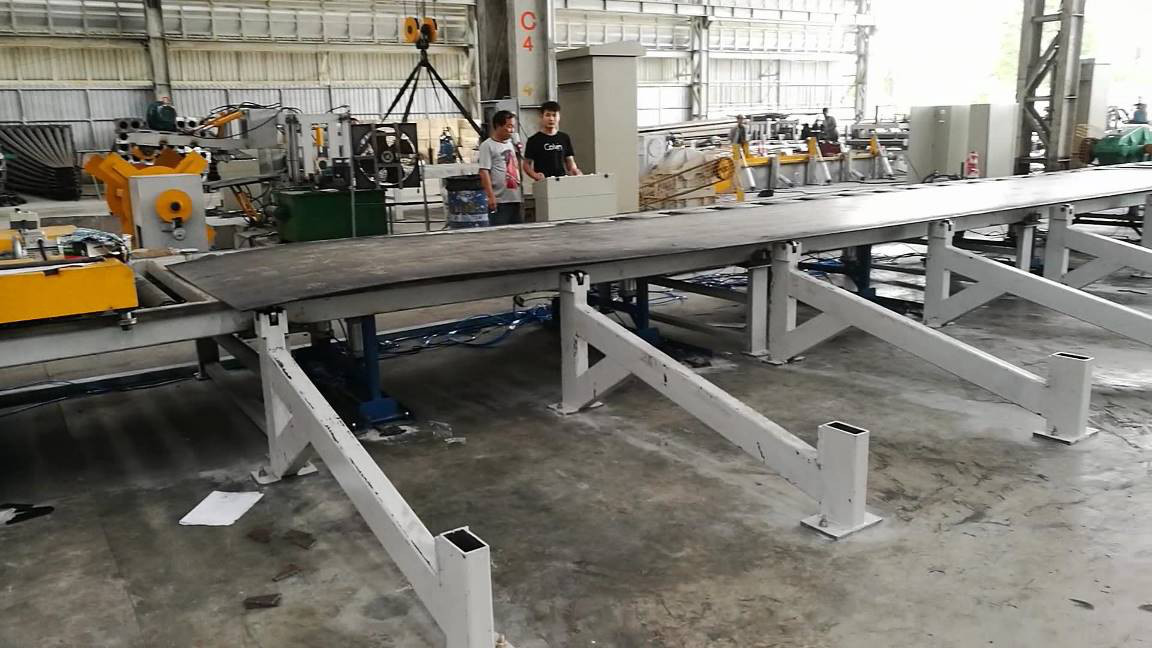

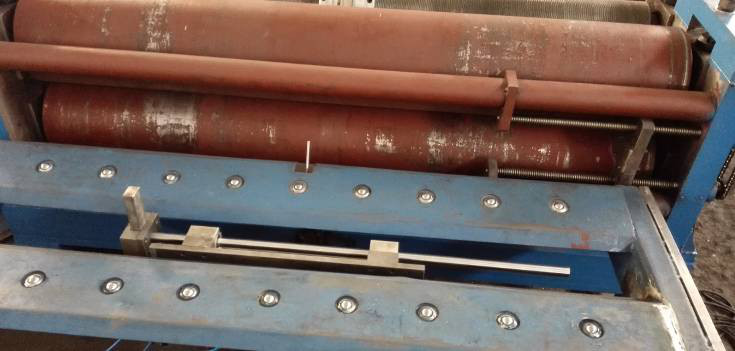

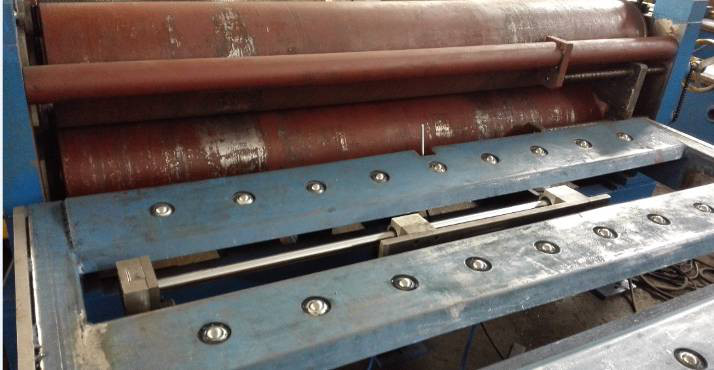

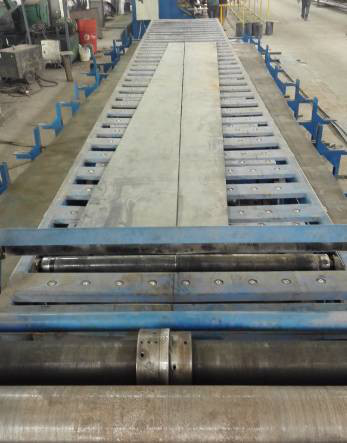

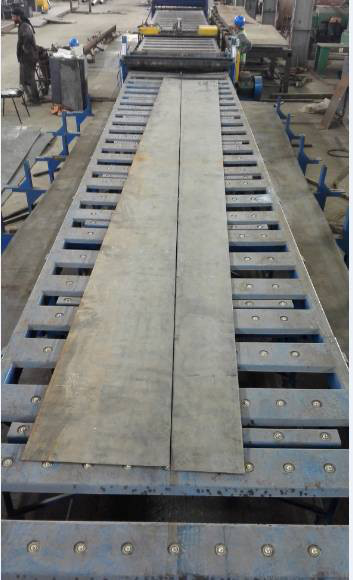

    14 . ตารางรองรับประเภทบอลสำหรับจานเรียวสำเร็จรูป

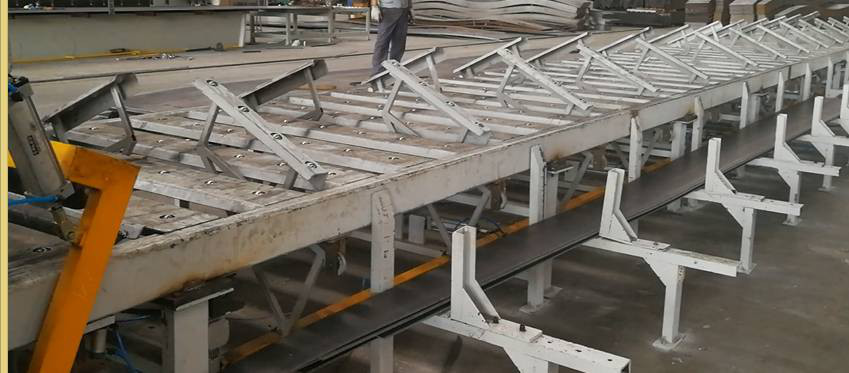

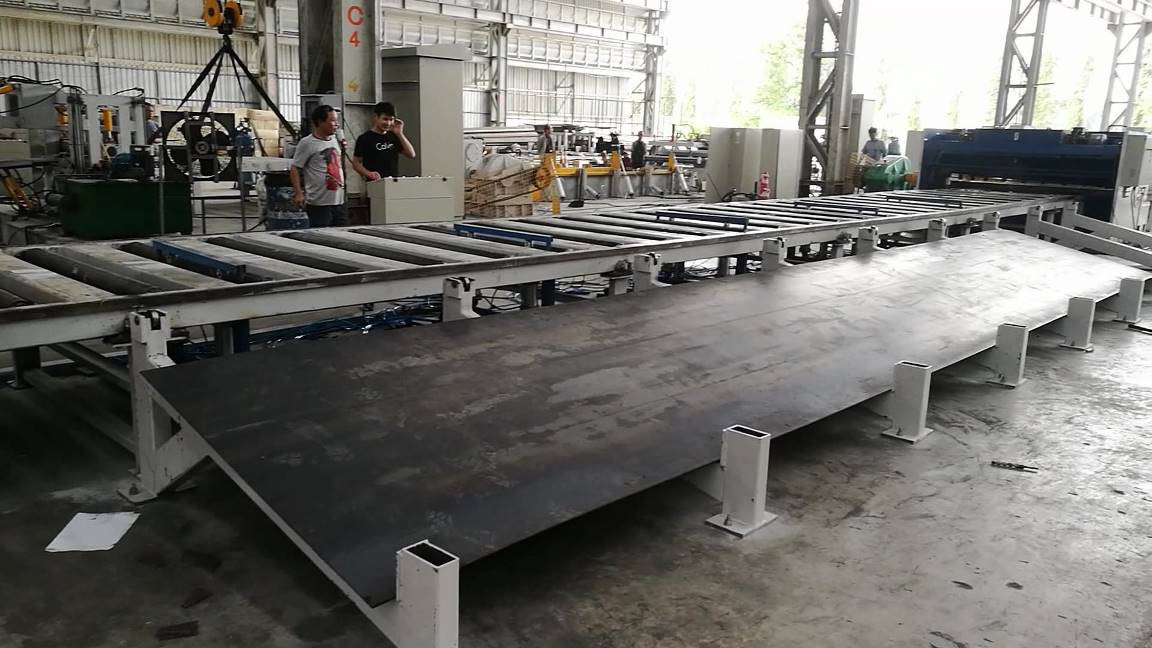

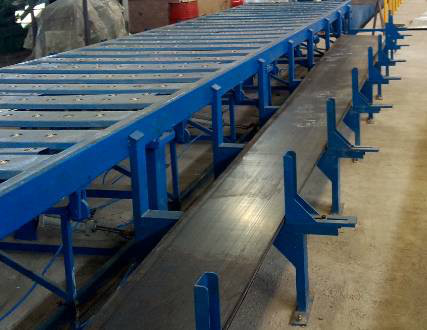

    15. แผ่นเรียวขนถ่ายและซ้อนระบบอัตโนมัติ

    มี ลูกกลิ้ง บีบ อากาศสอง อัน ลูกกลิ้งที่ฉกอยู่ด้านล่างคือการขับเคลื่อนด้วยมอเตอร์เมื่อลูกกลิ้งถูกดำดิ่งโดยมอเตอร์แผ่นเรียวสามารถเลื่อนไปไกลจาก หน่วย ตัด เมื่อ ไก่จานหยุดเคลื่อนไหวลูกกลิ้งขึ้นจะเพิ่มขึ้นและให้พื้นที่สำหรับการขนถ่ายแผ่น

    เมื่อ ย้อนกลับไปในตารางนี่คือ 12 อุปกรณ์ขนถ่ายลม เฮ้สามารถเพิ่มขึ้นจากกลางโต๊ะแล้วแผ่นเรียวสองชิ้นจะเลื่อนไปที่ขาตั้งซ้อนกันทั้งสองด้าน

    16. ระบบไฟฟ้า :

    โต๊ะควบคุมส่วนกลาง

    สำหรับการตัดขอบแบบสองเท่าและการตัดแบบเรียวนั้นยังมี PLC, อินเวอร์เตอร์ไดรเวอร์ AC มีคุณสมบัติในการตอบสนองที่รวดเร็วและมีกิจกรรมที่ดี

    17 ระบบไฮดรอลิ :

    พลังงานไฮดรอลิก 25L / นาที

    รวมไปถึง : สถานีไฮโดรลิค, วาล์ว, ถังน้ำมัน, ข้อต่อ, ท่ออ่อน, ท่อแข็งและอื่น ๆ

    1 8 . ระบบ นิวเมติก :

    F หรือดอลลี่และตารางคลัตช์, จานเพิ่มขึ้น, อุปกรณ์ขนถ่ายแผ่น ฯลฯ

    19 ตัวเลือก:

    หน่วยปรับระดับ เพิ่มเติม หลังจากการตัดเรียว

    R ช่วยลดความเครียดของแผ่นเหล็กและง่ายสำหรับกระบวนการต่อไป

    ( หน่วย นี้ เหมาะสำหรับความหนาน้อยกว่า 6 มม. แผ่นสำหรับเสาไฟถนน)

    2 0. ตัวเลือก: ระบบออฟไลน์แผ่น

    ( หลังจากแผ่นถูกตัดให้มีความยาวระบบสามารถเลื่อนแผ่นไปด้านข้างของเครื่องได้)
