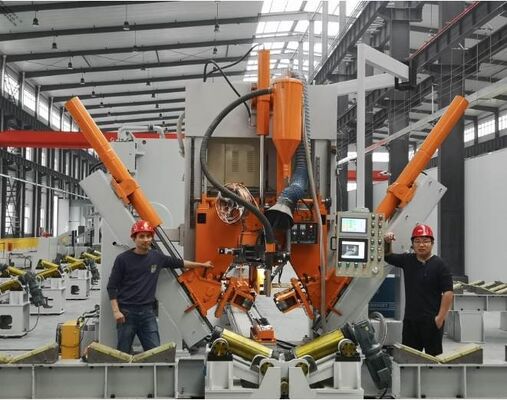

เครื่องเชื่อมปิดด้วยขั้วโลกแสงสำหรับขั้วต่อรูปวงกลมและโพลิกอน / ท่อยาว 14000 มม

เครื่องเชื่อมตะเข็บเสาไฟแบบอัตโนมัติ รุ่น 340/14000

ภาพรวมผลิตภัณฑ์

เครื่องเชื่อมตะเข็บเสาไฟ รุ่น 340/14000 เป็นสายการเชื่อมอัตโนมัติที่ออกแบบมาเป็นพิเศษสำหรับเสาไฟแบบชิ้นเดียว ทรงหลายเหลี่ยมและทรงกรวย (ทรงกระบอก) เครื่องเชื่อมจะเชื่อมเสาไฟอย่างต่อเนื่องตั้งแต่ปลายเล็กไปจนถึงปลายใหญ่ โดยมีความยาวตะเข็บที่ไม่ได้เชื่อมเหลือน้อยมาก ทำให้ได้ตะเข็บที่ตรงและมั่นคง พร้อมทั้งลดงานที่ต้องทำด้วยมือในกระบวนการถัดไปได้อย่างมาก เครื่องมาพร้อมกับฟังก์ชันการเชื่อมแบบจม (SAW) และการเชื่อมแบบก๊าซ CO2 ซึ่งครอบคลุมเส้นผ่านศูนย์กลางเสาตั้งแต่ 60 มม. ถึง 340 มม. และความยาวเสาได้ถึง 14,000 มม.

คุณสมบัติและข้อดีหลัก

1. การเชื่อมแบบอัตโนมัติเต็มความยาว – เชื่อมเสาตั้งแต่ปลายเล็กไปจนถึงปลายด้านล่างทั่วทั้งพื้นที่ โดยมีความยาวตะเข็บที่ไม่ได้เชื่อมเหลือน้อยมาก ซึ่งช่วยลดงานที่ต้องทำด้วยมือในกระบวนการถัดไป
2. ลูกกลิ้งจับยึด 8 ชุด จากทุกทิศทาง – กระจายแรงกดบนพื้นผิวเสาอย่างสม่ำเสมอ ลดแรงกดของลูกกลิ้งและรอยขีดข่วนบนพื้นผิว เหมาะอย่างยิ่งสำหรับการเชื่อมเสาทรงแปดเหลี่ยม
3. กระบอกดันสองด้าน – ให้แรงปิดที่แข็งแรงเพื่อปิดเสา เหมาะอย่างยิ่งสำหรับเสาที่มีความหนามากและเส้นผ่านศูนย์กลางเล็ก
4. รถเข็นดึงพร้อมมอเตอร์หมุนกลับความเร็วสูง – หมุนกลับโดยอัตโนมัติด้วยความเร็วสูงหลังจากการเชื่อม จึงไม่ต้องใช้แรงผลักกลับด้วยมือ ช่วยลดความเข้มข้นของแรงงานผู้ปฏิบัติงานได้อย่างมาก
5. อุปกรณ์จับยึดแบบนิวแมติก – รวดเร็วและง่ายดายเมื่อเทียบกับการจับยึดด้วยมือ การออกแบบแบบดึง หมายความว่าไม่จำเป็นต้องต่อสายดินเชื่อมกับเสาทุกต้นก่อนทำการเชื่อม ความเร็วในการเชื่อมมีความเสถียรมากขึ้น มีการบิดเบือนจากการเชื่อมหลังการเชื่อมลดลง และใช้งานง่ายขึ้น
6. กระบวนการเชื่อมคู่ – รองรับทั้งการเชื่อมแบบจมและการเชื่อมแบบก๊าซ CO2 ในเครื่องเดียว
7. อุปกรณ์รองรับลูกกลิ้งด้านหลังแบบเงียบ (มาตรฐาน) – ไม่ต้องใช้รถเข็นรองรับด้านหลังและไม่ต้องผลักกลับด้วยมือ ทำให้การโหลดเสาเข้าเครื่องง่ายขึ้นและลดจำนวนคนงาน
8. อุปกรณ์นำทางเสาด้านหลัง – รับประกันการวางตำแหน่งที่แม่นยำตลอดกระบวนการเชื่อม

การใช้งาน

เครื่องนี้ออกแบบมาสำหรับการเชื่อมตะเข็บอัตโนมัติของเสาไฟแบบชิ้นเดียว ทรงหลายเหลี่ยมและทรงกรวย (ทรงกระบอก) รถเข็นที่ขับเคลื่อนด้วยมอเตอร์ปรับความเร็วได้ จะดึงเสาไฟจากปลายเล็กไปปลายใหญ่ ในขณะที่กระบอกไฮดรอลิก ผ่านโซ่กลและเฟืองหนอน จะดันล้อจับยึดเพื่อปิดเสาและทำการเชื่อมไปพร้อมๆ กัน

ส่วนประกอบมาตรฐานของเครื่องจักร

• โต๊ะทำงานยาวพร้อมระบบขับเคลื่อนเฟืองและเฟืองสะพานสำหรับรถเข็นดึง
• รถเข็นดึง: มอเตอร์ความถี่ปรับความเร็วได้, ระบบขับเคลื่อน, อุปกรณ์นำทาง และระบบจับยึดแบบนิวแมติก
• ชุดจับยึดและเชื่อมไฮดรอลิก: ล้อจับยึด 8 ชุดสำหรับเสาทรงหลายเหลี่ยมและทรงกรวย พร้อมระบบจับยึดไฮดรอลิกเสริมด้านข้างสำหรับเสาที่มีความหนามาก
• ระบบเชื่อม: การเชื่อมแบบจมและการเชื่อมแบบก๊าซ CO2 รวมถึงแหล่งจ่ายไฟ, ระบบป้อนลวด, ระบบกู้คืนฟลักซ์ และสายดินเชื่อม
• อุปกรณ์รองรับลูกกลิ้งด้านหลังแบบเงียบ (มาตรฐาน)
• ระบบไฮดรอลิก: ปั๊มคู่, มอเตอร์คู่, ระบบควบคุมคู่
• ระบบนิวแมติกสำหรับการจับยึดเสา

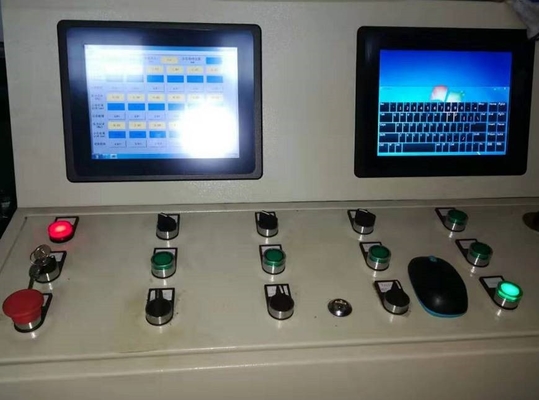

• ระบบควบคุมไฟฟ้า: อินเวอร์เตอร์ความถี่, แผงควบคุม, สายเคเบิล ฯลฯ

ข้อมูลจำเพาะทางเทคนิค

ฟังก์ชันเสริมและมาตรฐาน

• กระบอกไฮดรอลิกเสริมสองด้าน – เหมาะสำหรับเสาไฟเส้นผ่านศูนย์กลางเล็ก ความหนามาก หรือเสาที่ทำจากแผ่นเหล็กความแข็งแรงสูง ให้แรงปิดที่แข็งแรงพร้อมกับการเชื่อมตะเข็บไปพร้อมๆ กัน
• อุปกรณ์หมุนกลับความเร็วสูงของรถเข็น – หลังจากการเชื่อม กดปุ่มและรถเข็นจะหมุนกลับไปยังหัวเชื่อมหลักด้วยความเร็วสูงและหยุดโดยอัตโนมัติ (เครื่องจักรแบบแมนนวลต้องถูกผลักกลับโดยผู้ปฏิบัติงาน ซึ่งใช้แรงงานมากและใช้เวลานาน)
• ชุดจับยึดแบบนิวแมติก – ง่ายและเร็วกว่าการจับยึดด้วยมือมาก หมายเหตุ: เครื่องเชื่อมเสาแบบดันไม่มีชุดจับยึดและต้องต่อสายดินกับเสาทุกต้นก่อนทำการเชื่อม เมื่อเทียบกัน เครื่องแบบดึงให้ความเร็วในการเชื่อมที่เสถียรมากขึ้น เส้นโค้งจากการเชื่อมหลังการเชื่อมลดลง และไม่ต้องต่อสายดินสำหรับเสาแต่ละต้น
