| Brand Name: | cmc |
| Model Number: | 500/14000 |
| MOQ: | 1 ชุด |
| ราคา: | according to the machine requirement |
| Payment Terms: | FOB / CIF |
| Supply Ability: | ความต้องการตาม |

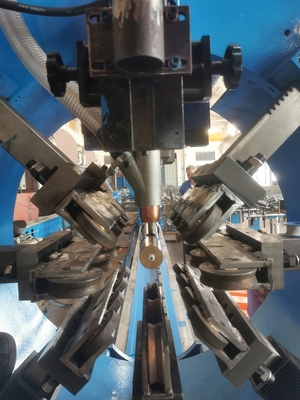

เครื่องเชื่อมตะเข็บสูงสุด 450 มม. เส้นผ่านศูนย์กลาง 14000 มม. Lenth - เครื่องเชื่อมปิดสำหรับเสาไฟ
รายละเอียดโดยย่อ:
| ชื่อ | ชื่ออื่น ๆ | ชื่อแบรนด์ | CMC |
| เครื่องเชื่อมปิดเสาไฟ |
ช่างเชื่อม ปิดเครื่องเชื่อม เครื่องเชื่อมเสา เครื่องเชื่อมท่อ
|
ลักษณะเฉพาะ | ออกแบบมาเป็นพิเศษสำหรับเสาวงกลมและรูปหลายเหลี่ยม/ท่อ |
| กำลังเชื่อม |
เส้นผ่านศูนย์กลาง: 60-500mm ความหนา: 2.5—8mm ความยาว: สูงสุด 14 เมตร |
รุ่นของเรา |
500/14000
|
คำอธิบาย:
การประยุกต์ใช้: สำหรับเสาไฟเชื่อมอัตโนมัติความยาวสูงสุด 14000 มม.
เครื่องเชื่อมเสาไฟ รุ่น 500/14000, เหมาะสำหรับเสาไฟรูปหลายเหลี่ยมแบบชิ้นเดียว (แปดเหลี่ยม) และเสาไฟเรียวกลม (รูปกรวย)เป็นสายเชื่อมอัตโนมัติ รถเข็นพร้อมมอเตอร์ความถี่ปรับความเร็วได้ สามารถดันขั้วไฟจากปลายเล็กไปปลายใหญ่ กระบอกไฮดรอลิกผ่านโซ่กล ล้อหนอนดันล้อหนีบเพื่อปิดเสาและทำการเชื่อมในเวลาเดียวกัน
1.โต๊ะทำงานแบบยาวพร้อมระบบขับเคลื่อนเกียร์และแร็คสำหรับรถเข็นแบบผลัก
2. รถเข็นสำหรับดันเสา ได้แก่ มอเตอร์ความถี่ปรับความเร็ว ระบบขับเคลื่อน อุปกรณ์นำทาง และระบบจับยึดด้วยลม
3. ชุดจับยึดและเชื่อมแบบไฮดรอลิก รวมถึงชุดจับยึด 8 ชุดสำหรับเสาเหลี่ยมและทรงกรวย ระบบนำทาง
4. ระบบเชื่อมอาร์คจมอยู่ใต้น้ำ รวมทั้งไฟฟ้า ระบบป้อนลวดเชื่อม ระบบรีไซเคิลฟลักซ์ สายดินเชื่อม
5. มีมาตรฐานรองรับลูกกลิ้งปิดเสียง
6. ระบบไฮดรอลิค, CNC Proportional valve, ปั๊ม, มอเตอร์, ระบบควบคุม
7. ระบบนิวเมติก
8. ระบบควบคุมไฟฟ้า รวมทั้งตัวขับความถี่ แผงควบคุมการทำงาน สายเคเบิล ฯลฯ
ข้อมูลจำเพาะ
| คุณสมบัติทางเทคนิค | |||
| 1 |
เส้นผ่านศูนย์กลางที่ใช้งานได้
|
60-500 มม. | |
| 2 |
ความยาวใช้งานได้
|
14000 มม. | |
| 3 |
ความยาวดอลลี่ |
2000 MM | |
| 4 |
เสาไฟที่เหมาะสม ฐานหนาบนเหล็กอ่อน Q235
|
เส้นผ่านศูนย์กลางของเสาไฟ: 60 ~ 500mm | 2.5~4.5mm |
| เส้นผ่านศูนย์กลางของเสาไฟ: 250 ~ 450mm | 4~8mm | ||
| 5 |
กำลังของมอเตอร์สำหรับปั๊ม
|
4 กิโลวัตต์ | |
| 6 |
กำลังของมอเตอร์สำหรับการดึงดอลลี่ |
4 KW, ชนิดเปลี่ยนความเร็ว AC 4 กิโลวัตต์ |
|
| 7 | เครื่องเชื่อม | 500A Panasonic เครื่องเชื่อมอาร์คจมอยู่ใต้น้ำ | |
| 8 |
เส้นผ่านศูนย์กลางลวดเชื่อม |
ลวดเชื่อม 1.6 ~ 2 มม. ตามความหนาของเสาที่จะทำการเลือก |
|
| 9 | ความเร็วในการทำงาน | 1~3m/min (หมายเหตุ: ความเร็วความหนาต่างกันจะแตกต่างกัน ) | |
| 10 |
ความเร็วในการผลิต生产速度: |
8 ~ 12 ชิ้น/ชั่วโมง ตามเสาไฟถนนทั่วไปที่มีความยาว 6 เมตร การใช้งานจริงขึ้นอยู่กับประสิทธิภาพการขนถ่ายของผู้ปฏิบัติงานและการเลือกอุปกรณ์ขนถ่าย |
|
| 11 | น้ำหนักรวม | 7500 กก. | |
| 12 |
ขนาดโดยรวม (มม.) |
31000x2000x2000 มม. | |
OPTION:( รายละเอียดตามรูปแนบ)
การปรับอัตโนมัติของการควบคุม CNC ระบบควบคุม CNC เมื่อเส้นผ่านศูนย์กลางของขั้วไฟเปลี่ยนไป ปรับความดันในการหนีบโดยอัตโนมัติ ปรับตำแหน่งของลูกกลิ้งหนีบโดยอัตโนมัติ จับคู่ความเร็วและตำแหน่งในการป้อนโดยอัตโนมัติ และให้ตะเข็บเชื่อมอยู่ในสถานะปิดเสมอ ให้การเชื่อมที่ราบรื่น
ผ่านกล้องที่ติดตั้งบนหัวเครื่อง รอยเชื่อมจะปรากฏบนหน้าจอของแผงควบคุมหลัก ทำให้การติดตามรอยเชื่อมทำได้ง่ายและสะดวก และลดความเข้มแรงงานของผู้ปฏิบัติงานในการตรวจสอบรอยเชื่อม
ด้วยระบบเครือข่าย หลังจากที่เครื่องเชื่อมต่อกับอินเทอร์เน็ตทางฝั่งไคลเอ็นต์แล้ว ซัพพลายเออร์เครื่องสามารถช่วยเหลือลูกค้าในการวินิจฉัยข้อผิดพลาดจากระยะไกลและการปรับพารามิเตอร์ระยะไกลได้สะดวกสำหรับลูกค้าที่จะกลับมาผลิตต่อได้อย่างรวดเร็ว
ระบบขนถ่ายเสาไฟถนน: ด้านซ้ายของเครื่องมีชั้นเก็บของซึ่งสามารถเก็บเสาได้ 20~30 ต้น (จำนวนแตกต่างกันไปตามขนาดของเสา)หลังจากเชื่อมเสร็จแล้ว ให้กดปุ่ม และเสาไฟถนนจะถูกปล่อยออกสู่ชั้นเก็บของซึ่งอยู่ทางด้านขวาของตัวเครื่อง สามารถเก็บเสาได้ 20 อัน (จำนวนแตกต่างกันไปตามขนาดของเสา)ไม่จำเป็นต้องใช้เครนเหนือศีรษะในการขนถ่ายแต่ละเสา
