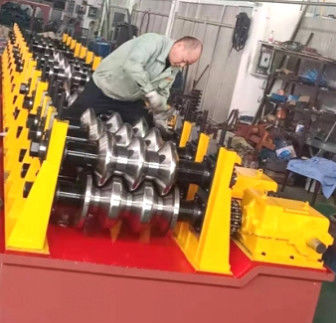

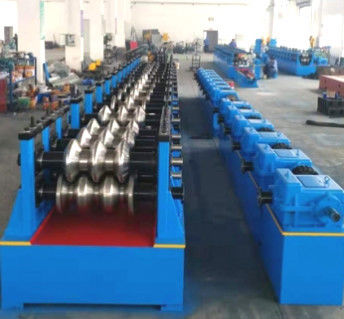

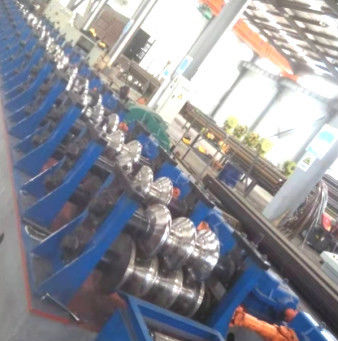

เครื่องขึ้นรูปม้วนสองคลื่นและสามคลื่น Highway Guardrail

เครื่องขึ้นรูปม้วนสองคลื่นและสามคลื่น Highway Guardrail
Two Waves And Three Waves Highway Guardrail Roll Forming Machine
เครื่องขึ้นรูปม้วนสองคลื่นและสามคลื่น Highway Guardrail เครื่องขึ้นรูปม้วนสองคลื่นและสามคลื่น Highway Guardrail เครื่องขึ้นรูปม้วนสองคลื่นและสามคลื่น Highway Guardrail เครื่องขึ้นรูปม้วนสองคลื่นและสามคลื่น Highway Guardrail เครื่องขึ้นรูปม้วนสองคลื่นและสามคลื่น Highway Guardrail

ภาพใหญ่ :  เครื่องขึ้นรูปม้วนสองคลื่นและสามคลื่น Highway Guardrail

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน, จีน
ชื่อแบรนด์: CMC
ได้รับการรับรอง: CE, ISO
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiate
รายละเอียดการบรรจุ: ทั้งร่างกายปกคลุมด้วยถุงพลาสติก หรือตามความต้องการของลูกค้า
เวลาการส่งมอบ: ตามที่หุ้น
เงื่อนไขการชำระเงิน: T/T, L/C
สามารถในการผลิต: 50 ชุดต่อเดือน

เครื่องขึ้นรูปม้วนสองคลื่นและสามคลื่น Highway Guardrail

ลักษณะ
ชื่อ: เครื่องขึ้นรูปม้วน Guardrail PLC: DELTA
สิ่งของ: เครื่องขึ้นรูปม้วนคลื่นทางหลวงสองคลื่น เจาะชิ้นส่วน: ที่มีจำหน่าย
สถานที่กำเนิด: ประเทศจีน ชื่อแบรนด์: CMC
แสงสูง:

เครื่องขึ้นรูป Highway Guardrail

,

เครื่อง Highway Guardrail Roll



เครื่องขึ้นรูปม้วนคลื่นสองลูกและสามคลื่นไฮเวย์



I.Basic พารามิเตอร์เครื่อง

  1. สมบัติเชิงกลและข้อกำหนดของวัตถุดิบ

วัสดุ: Q345B แผ่นสังกะสี

ความหนา: 2.5~3.0mm

ความกว้าง: 450-476 มม

น้ำหนัก: 65 กิโลกรัม

ข้อมูลจำเพาะของผลิตภัณฑ์

สินค้า: ตามผลิตภัณฑ์

ความกว้างของผลิตภัณฑ์: 310 มม. ± 5 มม

ความสูงของผลิตภัณฑ์: 81mm ± 5mm

สินค้า รายละเอียด

วิธีการขึ้นรูป: การขึ้นรูปม้วนเย็น

ความเร็วในการผลิต: ≤10m / นาที

ทิศทางการให้อาหาร: ฟีดซ้าย

แรงดันไฟฟ้าหลัก: 380V, 50Hz

พลังงานรวมหน่วย: ประมาณ 20.7KW

ตลับลูกปืนเพลาขับ: 6026

ลิฟท์เทอร์โบ: SWL10-3 / 23-FU3

มอเตอร์ขับเคลื่อนหลัก: YVP180M-4-15

ลด: ZQ500-48.57

วัสดุแผ่นผนัง: A3

วัสดุเพลา: 40

วัสดุแม่พิมพ์: Gcr15



ครั้งที่สองภาพรวมของโครงสร้างอุปกรณ์

เฟรมอุปกรณ์ถูกประมวลผลโดยแผ่นเหล็ก A3 หลังจากการรักษาอายุโครงสร้าง 3 ลูกกลิ้ง 1 บนและล่าง 2, ลูกกลิ้งล่าง adopts โครงสร้างคงที่, ลูกกลิ้งบน adopts การปรับการเคลื่อนไหวเลื่อนและไดรฟ์กล่องกังหัน 3 ชุดจะถูกขับเคลื่อน โดยมอเตอร์เพื่อปรับด้านบนและล่างกล่องกังหันที่เชื่อมต่อโดยก้านเชื่อมต่อเพื่อให้แน่ใจว่าการประสานของกล่อง 3 ชุดและแผ่นผนัง 3 อิสระเชื่อมต่อกันด้วยเพลาเพื่อให้แน่ใจว่าการขนานของเครื่องทั้งหมดเส้นผ่าศูนย์กลางของเพลาลูกกลิ้งคือ 110 มม.มีแม่พิมพ์สองชุดที่ด้านซ้ายและขวาหนึ่งชุดสำหรับส่วนโค้งด้านในและอีกชุดสำหรับส่วนโค้งด้านนอกและชุดมอเตอร์หลัก 15KWมันขับเคลื่อนด้วยตัวลด ZQ500 ซึ่งขับเพลาด้านซ้ายและขวาผ่านเกียร์โมดูลเกียร์คือ 10 ม. สำหรับแต่ละซ้ายและขวาแต่ละผลิตภัณฑ์ถูกประมวลผลผ่านคอนโซลการทำงาน



สาม,รายการตรวจสอบการกำหนดค่าอุปกรณ์



ไม่



ชื่อส่วน



ปริมาณ

1



ขึ้นรูปแม่พิมพ์



หนึ่งชุดของแม่พิมพ์ในแต่ละด้าน

2



มอเตอร์ขับเคลื่อน 15KW



1 ชุด

3



การขึ้นรูปเพลาแม่พิมพ์



3Sets

4



ยกเทอร์โบ



3Sets

5



มอเตอร์ขับเคลื่อนยก



1 ชุด

6



ตัวลด ZQ500



1 ชุด

7



คอนโซลไฟฟ้า



1 ชุด

8



สลักเกลียวอุปกรณ์



1 ชุด
