เครื่องขึ้นรูปม้วนเหล็กสองคลื่น 3.0 มม. Guardrail

เครื่องขึ้นรูปม้วนเหล็กสองคลื่น 3.0 มม. Guardrail

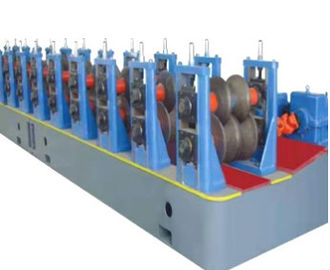

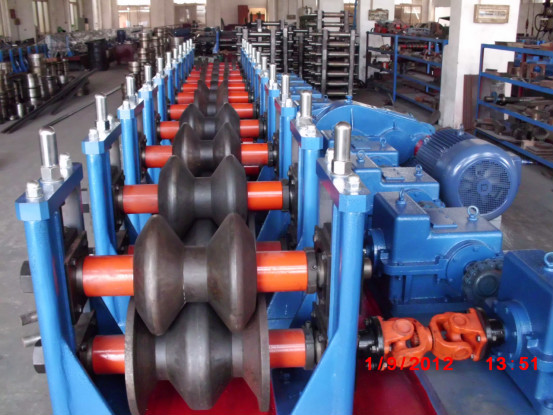

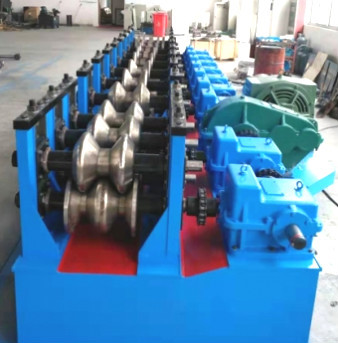

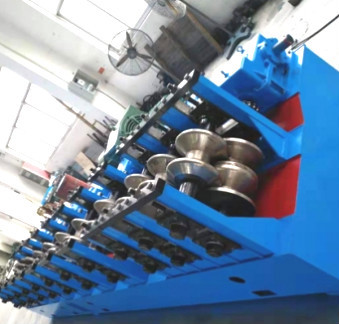

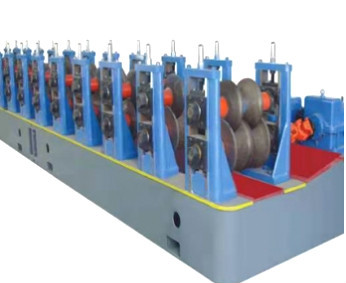

Steel Two Waves 3.0mm Guardrail Roll Forming Machine
เครื่องขึ้นรูปม้วนเหล็กสองคลื่น 3.0 มม. Guardrail เครื่องขึ้นรูปม้วนเหล็กสองคลื่น 3.0 มม. Guardrail เครื่องขึ้นรูปม้วนเหล็กสองคลื่น 3.0 มม. Guardrail เครื่องขึ้นรูปม้วนเหล็กสองคลื่น 3.0 มม. Guardrail เครื่องขึ้นรูปม้วนเหล็กสองคลื่น 3.0 มม. Guardrail

ภาพใหญ่ :  เครื่องขึ้นรูปม้วนเหล็กสองคลื่น 3.0 มม. Guardrail

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน, จีน
ชื่อแบรนด์: CMC
หมายเลขรุ่น: 31085
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: According to the machine requirements
รายละเอียดการบรรจุ: เปลือย
เวลาการส่งมอบ: ตามข้อกำหนด
เงื่อนไขการชำระเงิน: L / C, D / A, D / P, T / T
สามารถในการผลิต: ตามสถานการณ์จริง

เครื่องขึ้นรูปม้วนเหล็กสองคลื่น 3.0 มม. Guardrail

ลักษณะ
สถานที่กำเนิด:: จีน, จีน แรงดันไฟฟ้า: 380V 50Hz 3 เฟส
ชื่อแบรนด์:: CMC ชื่อผลิตภัณฑ์:: เครื่องขึ้นรูปลูกกลิ้งคลื่นสองลูก
ประเภทกระเบื้อง:: เหล็ก การตรวจสอบวิดีโอขาออก:: ให้
แสงสูง:

เครื่องขึ้นรูปม้วน Guardrail 476 มิลลิเมตรเครื่องขึ้นรูปม้วน Guardrail 20.7KW

,

20.7KW Guardrail Roll Forming Machine





I.Basic พารามิเตอร์เครื่อง

  1. สมบัติเชิงกลและข้อกำหนดของวัตถุดิบ

วัสดุ: Q345B แผ่นสังกะสี

ความหนา: 2.5 ~ 3.0 มม

ความกว้าง: 450-476 มม

น้ำหนัก: 65 กิโลกรัม

ข้อมูลจำเพาะของผลิตภัณฑ์

สินค้า: ตามผลิตภัณฑ์

ความกว้างของผลิตภัณฑ์: 310 มม. ± 5 มม

ความสูงของผลิตภัณฑ์: 81mm ± 5mm

ข้อมูลจำเพาะของผลิตภัณฑ์

วิธีการขึ้นรูป: การขึ้นรูปม้วนเย็น

ความเร็วในการผลิต: ≤10m / นาที

ทิศทางการให้อาหาร: ฟีดซ้าย

แรงดันไฟฟ้าหลัก: 380V, 50Hz

พลังงานรวมหน่วย: ประมาณ 20.7KW

ตลับลูกปืนเพลาขับ: 6026

ลิฟท์เทอร์โบ: SWL10-3 / 23-FU3

มอเตอร์ขับเคลื่อนหลัก: YVP180M-4-15

ลด: ZQ500-48.57

วัสดุแผ่นผนัง: A3

วัสดุเพลา: 40

วัสดุแม่พิมพ์: Gcr15



II. ภาพรวมของโครงสร้างอุปกรณ์

เฟรมอุปกรณ์ถูกประมวลผลโดยแผ่นเหล็ก A3 หลังจากการรักษาอายุโครงสร้าง 3 ลูกกลิ้ง 1 บนและล่าง 2, ลูกกลิ้งล่าง adopts โครงสร้างคงที่, ลูกกลิ้งบน adopts การปรับการเคลื่อนไหวเลื่อนและไดรฟ์กล่องกังหัน 3 ชุดจะถูกขับเคลื่อน โดยมอเตอร์เพื่อปรับด้านบนและล่างกล่องกังหันที่เชื่อมต่อโดยก้านเชื่อมต่อเพื่อให้แน่ใจว่าการประสานของกล่อง 3 ชุดและแผ่นผนัง 3 อิสระเชื่อมต่อกันด้วยเพลาเพื่อให้แน่ใจว่าการขนานของเครื่องทั้งหมดเส้นผ่าศูนย์กลางของเพลาลูกกลิ้งคือ 110 มม.มีแม่พิมพ์สองชุดที่ด้านซ้ายและขวาหนึ่งชุดสำหรับส่วนโค้งด้านในและอีกชุดสำหรับส่วนโค้งด้านนอกและชุดมอเตอร์หลัก 15KWมันขับเคลื่อนด้วยตัวลด ZQ500 ซึ่งขับเพลาด้านซ้ายและขวาผ่านเกียร์โมดูลเกียร์คือ 10 ม. สำหรับแต่ละซ้ายและขวาแต่ละผลิตภัณฑ์ถูกประมวลผลผ่านคอนโซลการทำงาน



III. รายการตรวจสอบการกำหนดค่าอุปกรณ์



ไม่



ชื่อส่วน



ปริมาณ

1



ขึ้นรูปแม่พิมพ์



หนึ่งชุดของแม่พิมพ์ในแต่ละด้าน

2



มอเตอร์ขับเคลื่อน 15KW



1 ชุด

3



การขึ้นรูปเพลาแม่พิมพ์



3Sets

4



ยกเทอร์โบ



3Sets

5



มอเตอร์ขับเคลื่อนยก



1 ชุด

6



ตัวลด ZQ500



1 ชุด

7



คอนโซลไฟฟ้า



1 ชุด

8



สลักเกลียวอุปกรณ์



1 ชุด







IV. บริการของเรา

· ตัวอย่างที่มีอยู่และฟรี

·

· เราจะทำการจัดส่งสินค้า 15-30 วันหลังจากได้รับเงินฝาก

·

· สินค้าทั้งหมดของเรามีราคาที่ดีที่สุดและราคาที่เหมาะสม

·

· เราสามารถทำการจัดส่งทางทะเลทางอากาศหรือด่วน







V. เครื่องดัดแผนภาพโครงสร้างอุปกรณ์:
