HM1200/12000 เครื่องเชื่อมแบบปิดสำหรับเสาสูง โมโนโพล เสาสื่อสาร 5G

HM1200/12000 เครื่องเชื่อมแบบปิดสำหรับเสาสูง โมโนโพล เสาสื่อสาร 5G
HM1200/12000 เครื่องเชื่อมแบบปิดสำหรับเสาสูง โมโนโพล เสาสื่อสาร 5G HM1200/12000 เครื่องเชื่อมแบบปิดสำหรับเสาสูง โมโนโพล เสาสื่อสาร 5G HM1200/12000 เครื่องเชื่อมแบบปิดสำหรับเสาสูง โมโนโพล เสาสื่อสาร 5G

ภาพใหญ่ :  HM1200/12000 เครื่องเชื่อมแบบปิดสำหรับเสาสูง โมโนโพล เสาสื่อสาร 5G

รายละเอียดสินค้า:
สถานที่กำเนิด: อู๋ซี ประเทศจีน
ชื่อแบรนด์: CMC
หมายเลขรุ่น: 1200/12000
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: as per negotiation, USD,EURO,RMB are acceptable
รายละเอียดการบรรจุ: ถอดประกอบ เปลือย เหมาะสำหรับขนส่งตู้คอนเทนเนอร์
เวลาการส่งมอบ: 60~90วัน
เงื่อนไขการชำระเงิน: ที/ที, แอล/ซี
สามารถในการผลิต: ตามปริมาณเครื่อง

HM1200/12000 เครื่องเชื่อมแบบปิดสำหรับเสาสูง โมโนโพล เสาสื่อสาร 5G

ลักษณะ

CNC POLE SHUT- เครื่องเชื่อม,

รุ่น: HM1200/12000



ออกแบบมาสำหรับเสาสูง โมโนโพล เสาสื่อสาร 5G



ช่วงเส้นผ่านศูนย์กลาง:300~1200มม., ความหนา:5~14มม., ความยาว:12000มม.

เครื่องเชื่อมอาร์กเดี่ยวแบบอาร์คเดี่ยวแบบมาตรฐาน

อุปกรณ์เสริม: เครื่องเชื่อมลวดคู่อาร์คคู่ (สำหรับความหนาขนาดใหญ่)

ขอบเขตการใช้งาน: เหมาะสำหรับเสาขนาดกลางขนาดใหญ่ยาวปิดอัตโนมัติตามยาวเช่นเสา 5G, โมโนโพล, เสาสูง



CNC POLE SHUT-WELDING MACHINE เหมาะสำหรับเปลือกหนึ่งหรือสองประเภทเปลือกเหลี่ยมและเสาเรียววงกลม (เสารูปกรวย)เป็นแนวเชื่อมอัตโนมัติ โครงสร้างแบบโครงสำหรับตั้งสิ่งของได้รับการแก้ไขและมีระบบเชื่อม ดอลลี่ยาวเสารูปตัววี (โต๊ะทำงาน) พร้อมเซอร์โวมอเตอร์สำหรับการเคลื่อนย้ายที่ปรับความเร็วได้ กระบอกไฮดรอลิกดันล้อหนีบเพื่อปิดเสาและทำการเชื่อมที่ ในเวลาเดียวกัน.

สำหรับเสาเข็มสองอัน เมื่อการเชื่อมตะเข็บครั้งแรกเสร็จสิ้น ลูกกลิ้งด้านล่างจะยกขึ้นและหมุนเสาไปยังตำแหน่งตะเข็บอื่นเพื่อเริ่มการเชื่อมตะเข็บที่สอง





คุณสมบัติที่เป็นกรรมสิทธิ์:

  1. การปรับอัตโนมัติ CNC, ระบบ CNC, การเปลี่ยนเส้นผ่านศูนย์กลางของเสา, ปรับความดันโดยอัตโนมัติ, ปรับตำแหน่งตีนผีโดยอัตโนมัติ, จับคู่ความเร็วและตำแหน่งป้อนโดยอัตโนมัติ, ให้ตะเข็บเชื่อมอยู่ในสถานะปิดเสมอเพื่อให้แน่ใจว่าการเชื่อมจะราบรื่น
  1. ระบบควบคุม CNC แบบพิเศษทำให้ประสิทธิภาพการซิงโครไนซ์เท้าด้านซ้ายและขวาดีมาก
  2. บนพื้นฐานของคุณสมบัติของกระบวนการก่อนหน้า หลังจากเชื่อมแล้ว ไม่มีการบิดของขั้วเชื่อม และไม่มีความจำเป็นสำหรับบุคลากรที่จะงัดและบิดแกนที่ด้านหลังของเครื่องเพื่อให้รอยเชื่อมอยู่ตรงกลาง
  3. .เสาอยู่บนโต๊ะทำงานรูปตัว V และการเคลื่อนไหวของมันถูกควบคุมโดยเซอร์โวเพื่อให้มั่นใจถึงความเสถียรของการเชื่อมหัวและหางการเชื่อมตั้งแต่หัวจรดหางช่วยลดความยาวของหางที่ไม่ได้เชื่อมได้มาก
  4. จำนวนลูกกลิ้งหนีบคือ 3 ชุด ข้อดีคือลดแรงกดของลูกกลิ้งไปที่พื้นผิวเสา และลดรอยขีดข่วนบนพื้นผิวเหมาะสำหรับการผลิตเสาแปดเหลี่ยม เสาเหลี่ยม และเสาทรงกรวยมันสามารถมีเส้นผ่านศูนย์กลางเท่ากันหรือทรงกรวย
  5. โต๊ะทำงานรูปตัววี (ดอลลี่) พร้อมฟังก์ชันย้อนกลับอย่างรวดเร็วด้วยมอเตอร์ และลดความเข้มแรงงานของผู้ปฏิบัติงาน
  6. ฟังก์ชั่นการเชื่อมอาร์กจมอยู่ใต้น้ำ
  7. ด้วยอุปกรณ์นำทางแบบโพลแบ็ค สามารถปรับได้แบบปรับได้ในทางปฏิบัติ ตำแหน่งของตะเข็บเชื่อมนั้นแทบจะไม่มีการปรับ ซึ่งลดความเข้มแรงงานของผู้ปฏิบัติงาน
  8. ผ่านกล้องที่ติดตั้งบนหัวเครื่อง รอยเชื่อมจะปรากฏบนหน้าจอของแผงควบคุมหลัก ทำให้การติดตามรอยเชื่อมเป็นเรื่องง่ายและสะดวก และลดความเข้มแรงงานของผู้ปฏิบัติงานในการตรวจสอบรอยเชื่อม
  9. แรงดันน้ำมันและระบบ CNC ที่พัฒนาขึ้นเอง ทำให้เสาเชื่อมกลมและเสียรูปขนาดเล็ก
  10. สำหรับสองเสาเข็ม เมื่อการเชื่อมตะเข็บครั้งแรกเสร็จสิ้น ลูกกลิ้งด้านล่างจะยกขึ้นและหมุนเสาไปยังตำแหน่งตะเข็บอื่นเพื่อเริ่มการเชื่อมตะเข็บที่สอง
  11. ขนถ่ายในตำแหน่งด้านหน้า
  12. บล็อกทองแดงด้านในซึ่งช่วยเพิ่มอัตราการเจาะซึ่งสามารถเข้าถึงได้มากกว่า 85%บล็อกทองแดงประกอบด้วยน้ำหล่อเย็น
  13. ผู้ประกอบการ: 1 คน
  14. รายการเสริม: สำหรับความหนาของแผ่นมากกว่า 12 มม. ใช้อาร์คคู่และลวดคู่ (หรือไฟฟ้าคู่และสามสาย) การเชื่อมอาร์กใต้น้ำ DC + AC การเชื่อม DC ใช้กระแสไฟสูงและแรงดันต่ำ อาร์ค DC ได้รับการเจาะขนาดใหญ่ AC ใช้ค่อนข้าง กระแสไฟขนาดเล็กและแรงดันอาร์คสูง เพิ่มความกว้างของฟิวชัน และได้รอยเชื่อมที่สวยงามเพิ่มความเร็วในการเชื่อมเป็นสองเท่า ปรับปรุงประสิทธิภาพการเชื่อม และลดการใช้พลังงาน
  15. ตัวเลือกสินค้า: ระบบข้อมูลการผลิตแบบเครือข่าย

ฟังก์ชัน 1: สามารถให้ข้อมูลการผลิตแก่บุคลากรฝ่ายบริหารการผลิต: เปิดเครื่องตรงเวลา เวลาในการเชื่อม เวลาไม่เชื่อม ปริมาณการผลิต ฯลฯ

ฟังก์ชัน 2: อัปเดตซอฟต์แวร์อย่างทันท่วงทีเพื่อรับข้อมูลซอฟต์แวร์และประสบการณ์ที่ดีที่สุดและล่าสุด ซึ่งสามารถช่วยเหลือลูกค้าในการวินิจฉัยข้อผิดพลาดจากระยะไกลและการปรับพารามิเตอร์จากระยะไกลสะดวกสำหรับลูกค้าที่จะกลับมาผลิตต่อได้อย่างรวดเร็ว



เครื่องประกอบด้วยส่วนต่าง ๆ ดังต่อไปนี้:

  1. โต๊ะทำงานแบบ V ขับเคลื่อนด้วยเซอร์โว (ดอลลี่)
  2. รางด้านหน้าและด้านหลังสำหรับโต๊ะ V
  3. โครงสำหรับตั้งสิ่งของหลัก
  4. ระบบขับเคลื่อนสำหรับโต๊ะทำงานแบบ V
  5. ชุดหนีบไฮดรอลิก (รวมลูกกลิ้งหนีบ)
  6. ระบบเชื่อมอาร์กจมอยู่ใต้น้ำพร้อมระบบป้อนลวด
  7. ระบบการกู้คืนฟลักซ์

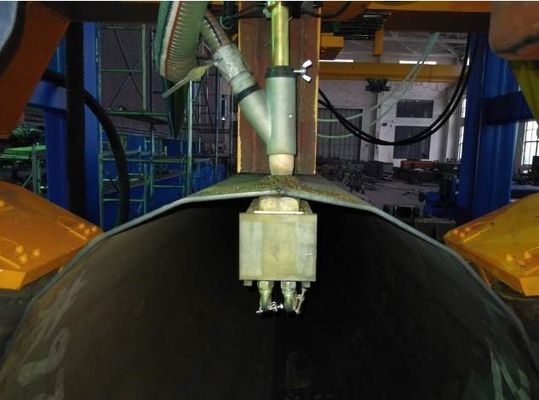

  8. แท่งทองแดงด้านในพร้อมระบบระบายความร้อนด้วยน้ำ
  9. แพลตฟอร์มปฏิบัติการ
  10. ลูกกลิ้งหมุนเสา 2 คู่
  11. ระบบไฮดรอลิก
  12. ระบบควบคุม



พารามิเตอร์ทางเทคนิค
1 เส้นผ่านศูนย์กลางของเสา 300-1200mm
2 ความยาวของโต๊ะทำงาน 12000 มม.
3 ความหนาของเสา 5~14 มม., Q235, Q345
4 ปริมาณเท้าหนีบ 3 ยูนิต3套
5 กำลังมอเตอร์ของปั้มน้ำมัน 4+4 กิโลวัตต์
6 กำลังเซอร์โวมอเตอร์สำหรับโต๊ะทำงานประเภท V (ดอลลี่)-

7KW.

ปรับความเร็วได้, เซอร์โว AC

7 จังหวะการกดแนวตั้ง 1000mm
8 ความสูงในการทำงาน ระยะจากมุมล่างของเสาถึงพื้น:700
9



เครื่องเชื่อม

การเชื่อมอาร์คใต้น้ำ

การกำหนดค่ามาตรฐาน: ลวดเดี่ยวอาร์คเดี่ยว,

ทางเลือก: เครื่องเชื่อมอาร์กแบบอาร์กแบบจุ่มด้วยไฟฟ้าสามสาย

แหล่งจ่ายไฟเชื่อมอาร์คจมอยู่ใต้น้ำ DC รุ่น 1250

กำลังไฟฟ้าเข้า AC380V สามเฟส 50Hz

ความจุอินพุตที่กำหนด80KVA

กระแสไฟขาออก dc250a ~ dc1250a

จัดอันดับระยะเวลาโหลด80%

เครื่องจ่ายไฟเชื่อมอาร์กแบบจมอยู่ใต้น้ำ รุ่น 1000A

ความจุอินพุตที่กำหนด: 125kva

กำลังไฟฟ้าเข้า AC380V เฟสเดียว 50Hz

ช่วงเอาท์พุทแรงดันไฟฟ้า: 30 ~ 44V

กระแสไฟขาออก ac250a ~ ac1250a พิกัดระยะเวลาโหลด 60%

แบรนด์เครื่องเชื่อมไฟฟ้าสามสายคู่: Kaiyuan

10 เส้นผ่านศูนย์กลางลวดเชื่อม

2.5~5mm

เส้นผ่านศูนย์กลางของลวดเชื่อมขึ้นอยู่กับความหนาของสายไฟคู่สามสาย: สายเดี่ยว: 4.0, สายคู่: 2x1.6

11 ความเร็วในการเชื่อม

0.3~1.5m/นาที

0.3 ~ 1.5m / นาทีปรับ stepless ได้

หมายเหตุ: ความหนาต่างกัน ความเร็วต่างกัน)

12 ทิศทางการเชื่อม เชื่อมจากปลายใหญ่ไปปลายเล็ก
13 อัตราการเจาะเชื่อม 80~90%
14 อุปกรณ์ไฟฟ้า ชไนเดอร์ (แบรนด์ฝรั่งเศส)
15 ระบบ CNC PLC ซีเมนส์ (แบรนด์เยอรมัน)
16 ยี่ห้อของมอเตอร์หลักของปั๊มไฮโดรลิค WNM
17 มอเตอร์โต๊ะทำงานแบบ V (ดอลลี่) SERVO MOTOR, Siemens (แบรนด์เยอรมัน)
18 เครื่องเชื่อม ยี่ห้อ ตามข้อ 9
19 น้ำหนัก 22 ตัน
20 ขนาด

31000x5500x5100 มม.

(LXWXH)
